本實用新型涉及瓦楞輥技術領域，具體為一種內吸式瓦楞輥。

背景技術：

瓦楞輥是瓦楞紙板生產設備中最重要的組成部分，它一般都采用48CrMoA鋼，經表面熱處理和冷處理或表面冷處理后，其硬度一般都在HRC55以上。瓦楞輥是單面機的重要關鍵零件。瓦楞輥分為上瓦楞輥和下瓦楞輥，上下輥面均為雌形，兩輥配對嚙合裝配，其嚙合機理不同于通常的齒輪傳動。下瓦楞輥為主動輥，軸端裝有齒輪，電動機經減速裝置帶動下瓦楞輥轉動。上瓦楞輥為從動輥，依靠上輥的輥齒和下輥的輥齒相互嚙合傳動。為了使瓦楞原紙在上、下瓦楞輥之間壓楞成型，必須在上瓦楞輥上施加一定壓力。所以上瓦楞輥除了繞自身軸線轉動外，并能沿上下瓦楞輥軸線的連線方向移動。這種移動是通過氣缸向上瓦楞輥兩端施加徑向壓力，使相互嚙合的瓦楞輥產生咬入壓力。

現有的瓦楞輥結構在使用過程中，瓦楞原紙在高速、連續節進的熨燙彎曲成形過程中，在線壓力作用下不斷與瓦楞輥楞頂進行相對位移并產生磨擦擠軋，受原紙中含有的夾雜物和礦物硬粒的碾壓撞擊，使瓦楞輥的楞頂部發生劇烈磨損，并逐漸由圓弧磨成不規則形狀，連續不斷的高速運轉，楞齒高度慢慢變低，使生產的紙板逐漸趨向標準下限。一些楞面硬度低的瓦楞輥還會因此使楞頂楞面產生麻坑和凹陷，加劇了磨損進程，由于生產線往往不是經常滿幅走紙，致使瓦楞輥表面產生不均勻磨損而導致瓦楞輥中凹而造成紙板中間脫膠起泡。低硬度瓦楞輥在連續高速的單齒嚙合定向運轉狀況下還會因塑性變形發生倒楞、傾斜、扭曲、增加橢圓度和跳動誤差，加快影響瓦楞輥的使用壽命和經濟性能。

技術實現要素：

本實用新型的目的在于提供一種內吸式瓦楞輥，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種內吸式瓦楞輥，包括本體，所述本體兩端分別設有第一輥軸和第二輥軸，所述本體側面均勻開設有風管調節孔，所述風管調節孔頂部位于本體上開設有瓦楞輥槽吸風口，所述本體表面設有瓦楞輥出風口，所述本體內部設有空腔，所述第二輥軸外表面設有可調節螺紋。

優選的，所述瓦楞輥槽吸風口在本體上等距離間隔分布，所述瓦楞輥出風口在本體表面分兩組平行設置。

優選的，所述風管調節孔貫穿于本體側面，且所述風管調節孔在本體上呈環形陣列分布。

優選的，所述本體表面均勻刻有磨齒。

優選的，所述瓦楞輥槽吸風口的口徑不超過2mm。

與現有技術相比，本實用新型的有益效果是：本實用新型一種內吸式瓦楞輥，結構新穎，操作方便，通過采用在本體上均勻開設有瓦楞輥槽吸風口進行吸風，進入風管調節孔進行調節，再由瓦楞輥出風口出風，形成內吸式結構，使得本體在使用時，保留一定的間隙，減少磨損，延長使用壽命，而且使得本體表面壓力均勻，提高了工作效率，也提高了產品質量，具有很高的實用性，大大提升了該一種內吸式瓦楞輥的使用功能性，保證其使用效果和使用效益，適合廣泛推廣。

附圖說明

圖1為本實用新型外部主視結構示意圖；

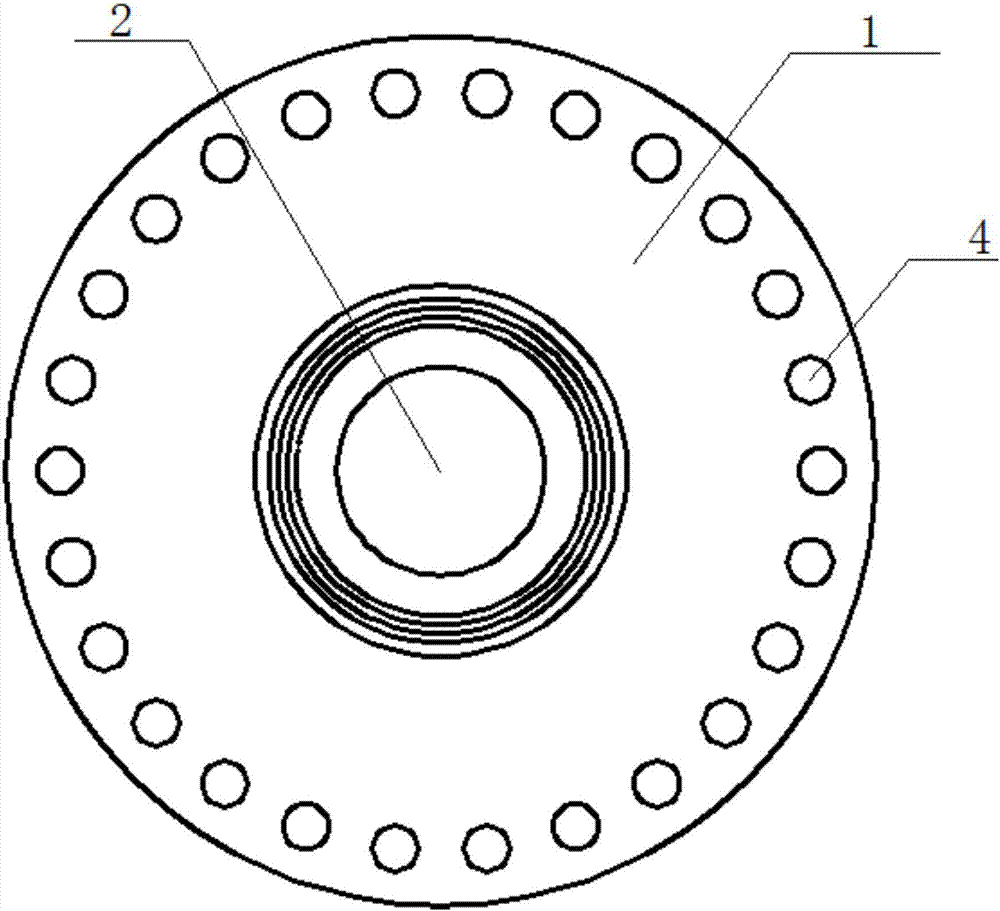

圖2為本實用新型側視放大結構示意圖；

圖3為本實用新型A-A剖視結構示意圖；

圖4為本實用新型C-C剖視放大結構示意圖；

圖5為本實用新型B處放大結構示意圖。

圖中：1本體、2第一輥軸、3第二輥軸、4風管調節孔、5瓦楞輥槽吸風口、6瓦楞輥出風口、7空腔、8可調節螺紋。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種內吸式瓦楞輥，包括本體1，所述本體1兩端分別設有第一輥軸2和第二輥軸3，所述本體1側面均勻開設有風管調節孔4，所述風管調節孔4頂部位于本體1上開設有瓦楞輥槽吸風口5，所述本體1表面設有瓦楞輥出風口6，所述本體1內部設有空腔7，所述第二輥軸3外表面設有可調節螺紋8，所述瓦楞輥槽吸風口5在本體1上等距離間隔分布，所述瓦楞輥出風口6在本體1表面分兩組平行設置，所述風管調節孔4貫穿于本體1側面，且所述風管調節孔4在本體1上呈環形陣列分布，所述本體1表面均勻刻有磨齒，所述瓦楞輥槽吸風口5的口徑不超過2mm。

工作原理：本實用新型一種內吸式瓦楞輥，使用時，通過采用在本體1上均勻開設有瓦楞輥槽吸風口5進行吸風，進入風管調節孔4進行調節，再由瓦楞輥出風口6出風，形成內吸式結構，使得本體1在使用時，保留一定的間隙，減少磨損，延長使用壽命，而且使得本體1表面壓力均勻，提高了工作效率，也提高了產品質量，具有很高的實用性。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
