本技術涉及一種瓦楞機的機架結構的改進，具體是一種瓦楞機烘干組件位移裝置。

背景技術：

1、瓦楞機是用來生產瓦楞紙的設備，瓦楞紙主要用作紙板的中間支撐層，具有良好的結構強度，瓦楞紙可以直接在設備上進行與其他紙張的結合，形成所需要的紙板結構，因此瓦楞機設備上需要實現壓楞、貼合、烘干的過程，其中烘干組件是通過紙張?jiān)诤娓奢佂驳谋砻孢M(jìn)行加熱而工作的，烘干組件是高溫設備，需要日常較多的維護，并且烘干組件長時間與上膠組件靠近，會加速膠水的提前硬化，增大膠水的用量，并且難以處理，所以需要對烘干組件進行改進。

技術實現思路

1、本實用新型的目的在于克服現有技術中存在的上述不足，而提供一種瓦楞機烘干組件位移裝置。

2、本實用新型解決上述問題所采用的技術方案是：瓦楞機包括有基礎底架、固定機架以及移動機架，固定機架固定安裝在基礎底架上，行形成相對地面不同的基礎結構，所述移動機架通過移動裝置安裝在基礎底架上，并在靠近固定機架的位置處作為工作位，相對地在遠離固定機架的位置處為檢修位，烘干組件設置在移動機架上，所述移動裝置包括有軌道、行走輪以及限位裝置，所述軌道水平固定在基礎底架上，所述移動機架的底部設置有行走輪，行走輪沿軌道直線行走，所述限位裝置限制移動機架在工作位和檢修位之間移動并定位。本裝置是一種瓦楞機的烘干組件的位移裝置，可以實現烘干組件的分離與結合的兩種狀態，可以在停機維護時，將烘干組件移開，方便進入到加工的核心區域進行維護，并避免烘干組件的影響。移動裝置實現了移動機架的直線行走，可以在解鎖之后直接進行推行，固定機架和移動機架之間的工作聯系主要是紙張經過加熱輥筒表面后進行固定，因此在加工紙張走完之后，兩者的直接連接基本已經沒有，因此可以實現分離。

3、進一步地，所述限位裝置包括有導向橫臂、定位架、定位鎖扣，所述導向橫臂水平固定在固定機架上，并與導軌平行設置，在移動機架上對應固定定位架，定位架沿導向橫臂移動工作，定位鎖扣固定在導向橫臂的兩端，并分別對應工作位和檢修位的固定位置，定位架與定位鎖扣鎖定后，移動機架即處在工作位或檢修位上。限位裝置通過導向橫臂進行可以移動范圍的限制，導向橫臂的長隊對應可以移動的距離，定位架隨移動機架移動，配合定位鎖扣進行定位鎖定，提高工作的安全性。

4、進一步地，所述定位鎖扣具有與定位架對應的鎖頭，在定位架上具有鎖孔，鎖頭進入到鎖孔進行鎖定。鎖頭與定位架進行結構的鎖定，實現了結構的固定，鎖頭的具體形狀可根據市面銷售進行選擇，以實現直線向的鎖定即可。

5、進一步地，所述導向橫臂為“t”形或是“凵”形截面的鋼構件，其一端通過多個固定釘與固定機架進行基礎固定，在導向臂中截面固定有多個加強件，導向臂整體剛性水平設置。導向橫臂是剛性結構，并穩定支撐在固定機架上，作為移動導向結構的基礎，可以作為基準結構調節其他結構的定位和工作位置。

6、進一步地，所述軌道固定在基礎底架的上部，所述基礎底架的上部形成水平面，以該水平面位基礎向上安裝導軌和固定機機架，所述導軌通過均勻間隔的固定釘水平固定，在導軌的兩端還設置有高出導軌面的定位釘。基礎底架是整體瓦楞機的基礎裝置，形成的水平面為基礎面，提高整體裝置的精度，并且導軌以此為基礎進行定位，減少位移裝置的偏移，結構壽命更可靠。

7、本實用新型與現有技術相比，具有以下優點和效果：本設計是瓦楞機上烘干組件的可移動裝置的改進，可以對烘干組件進行分離，提高日常維護的效率，不需要拆裝結構，提高工作效率，在移開之后，人員可以直接進入并解除到工作的核心結構，方便進行清潔雜物和機械維修，并對不相關的組件不進行拆解，減少了維修后的重新調試時間。

技術特征：

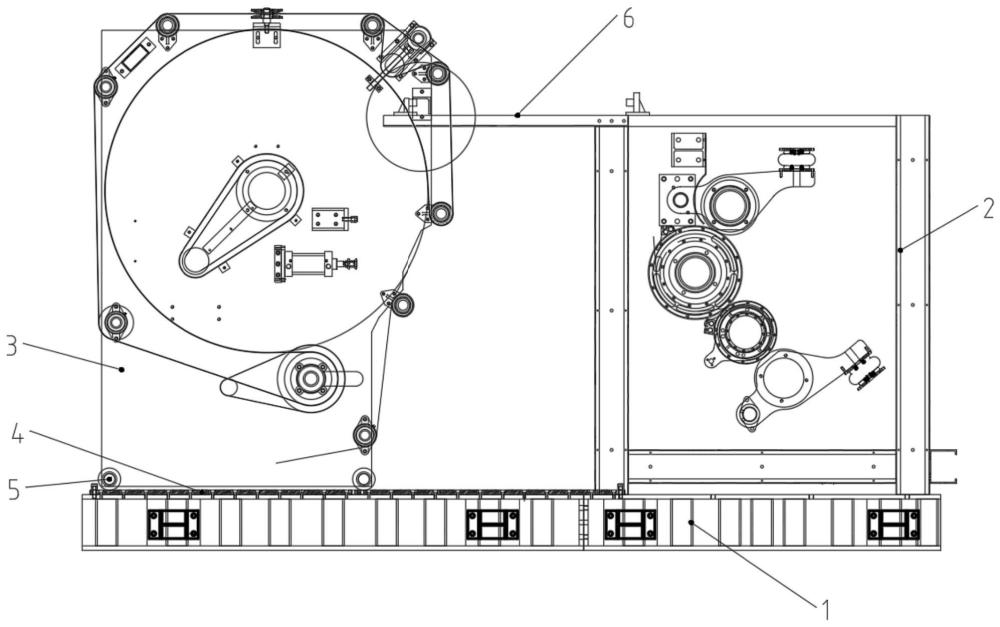

1.一種瓦楞機烘干組件位移裝置，其特征在于：瓦楞機包括有基礎底架(1)、固定機架(2)以及移動機架(3)，固定機架(2)固定安裝在基礎底架(1)上，行形成相對地面不同的基礎結構，所述移動機架(3)通過移動裝置安裝在基礎底架(1)上，并在靠近固定機架(2)的位置處作為工作位，相對地在遠離固定機架(2)的位置處為檢修位，烘干組件設置在移動機架(3)上，所述移動裝置包括有軌道(4)、行走輪(5)以及限位裝置(6)，所述軌道(4)水平固定在基礎底架(1)上，所述移動機架(3)的底部設置有行走輪(5)，行走輪(5)沿軌道(4)直線行走，所述限位裝置(6)限制移動機架(3)在工作位和檢修位之間移動并定位。

2.根據權利要求1所述的瓦楞機烘干組件位移裝置，其特征在于：所述限位裝置(6)包括有導向橫臂(7)、定位架(8)、定位鎖扣(9)，所述導向橫臂(7)水平固定在固定機架(2)上，并與導軌平行設置，在移動機架(3)上對應固定定位架(8)，定位架(8)沿導向橫臂(7)移動工作，定位鎖扣(9)固定在導向橫臂(7)的兩端，并分別對應工作位和檢修位的固定位置，定位架(8)與定位鎖扣(9)鎖定后，移動機架(3)即處在工作位或檢修位上。

3.根據權利要求2所述的瓦楞機烘干組件位移裝置，其特征在于：所述定位鎖扣(9)具有與定位架(8)對應的鎖頭(10)，在定位架(8)上具有鎖孔，鎖頭(10)進入到鎖孔進行鎖定。

4.根據權利要求2所述的瓦楞機烘干組件位移裝置，其特征在于：所述導向橫臂(7)為“t”形或是“凵”形截面的鋼構件，其一端通過多個固定釘與固定機架(2)進行基礎固定，在導向臂中截面固定有多個加強件，導向臂整體剛性水平設置。

5.根據權利要求1所述的瓦楞機烘干組件位移裝置，其特征在于：所述軌道(4)固定在基礎底架(1)的上部，所述基礎底架(1)的上部形成水平面，以該水平面位基礎向上安裝導軌和固定機機架，所述導軌通過均勻間隔的固定釘(11)水平固定，在導軌的兩端還設置有高出導軌面的定位釘(12)。

技術總結
本技術提出了一種瓦楞機烘干組件位移裝置，瓦楞機包括有基礎底架、固定機架以及移動機架，固定機架固定安裝在基礎底架上，行形成相對地面不同的基礎結構，所述移動機架通過移動裝置安裝在基礎底架上，并在靠近固定機架的位置處作為工作位，相對地在遠離固定機架的位置處為檢修位，烘干組件設置在移動機架上，所述移動裝置包括有軌道、行走輪以及限位裝置，所述軌道水平固定在基礎底架上，所述移動機架的底部設置有行走輪，行走輪沿軌道直線行走，所述限位裝置限制移動機架在工作位和檢修位之間移動并定位。本裝置是一種瓦楞機的烘干組件的位移裝置，可以實現烘干組件的分離與結合的兩種狀態。

技術研發人員：蔣興濤,樊榮杰,張勇
受保護的技術使用者：浙江上銀智能設備有限公司
技術研發日：20240329
技術公布日：2025/4/28
