本發明涉及裝飾紙加工，具體為一種裝飾紙生產用臥式浸漬干燥機。

背景技術：

1、家具裝飾紙是一種用于家具表面裝飾的材料，通過在家具基材上粘貼或熱壓等方式，為家具提供豐富多樣的外觀效果，家具裝飾紙的種類多種多樣，其中浸漬膠膜紙在加工生產時需要將裝飾紙通過浸漬槽內涂覆一層樹脂漿料，然后通過干燥設備對裝飾紙表面的樹脂漿料進行烘干干燥；

2、現有公開號cn107988847b發明涉及一種裝飾紙生產用臥式浸漬干燥機，包括原紙卷、浸膠機構、干燥組件和接紙輥，能夠保證浸漬紙的質量，保證了涂膠的均勻，不易斷裂，降低了成本，減少了浪費，提高了效率，由于浸漬膠膜紙在加工時多為連續生產加工，在烘干時為了達到良好的烘干效果，會采用加長烘干產線或者如上述方案的延長裝飾紙在烘干機內的時間，但是由于烘干機的體積相對較大，在裝飾紙經過時，容易出現烘干吹風的均勻性較差，且輸送裝飾紙的輥體表面會干結一定樹脂材料，從而可能造成裝飾紙經過時，表面出現坑洼不平的問題，不便于進行處理。

技術實現思路

1、本發明的目的在于提供一種裝飾紙生產用臥式浸漬干燥機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種裝飾紙生產用臥式浸漬干燥機，包括：

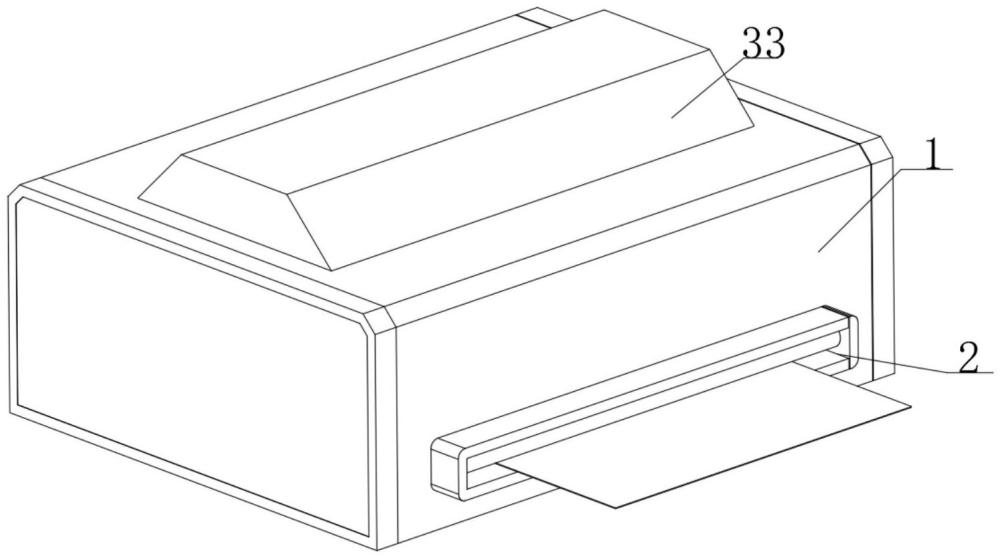

3、浸漬干燥機箱，所述浸漬干燥機箱內開設有干燥處理腔，干燥處理腔的兩側對稱開設有兩個過料窗口，浸漬干燥機箱內貫穿兩個過料窗口插接有浸漬裝飾紙；

4、循環支撐組件，所述循環支撐組件包括三個循環旋轉控制座，三個循環旋轉控制座分別轉動設于干燥處理腔內一側，循環旋轉控制座的一側均環形陣列設有三個支撐輥軸，浸漬裝飾紙分別與三個循環旋轉控制座的其中兩個支撐輥軸相接觸；

5、均勻干燥組件，所述均勻干燥組件包括第一均勻烘干盒和第二均勻烘干盒，第一均勻烘干盒水平設于循環旋轉控制座的一側中心，第二均勻烘干盒水平設于干燥處理腔內的浸漬裝飾紙搭接支撐輥軸的一側；

6、輔助處理組件，所述輔助處理組件設于干燥處理腔內的循環旋轉控制座相對一側，輔助處理組件包括輔助功能座和處理活動套，處理活動套通過控制組件水平活動設于輔助功能座的一側，控制組件包括控制絲桿，且處理活動套套接循環旋轉控制座未與浸漬裝飾紙接觸的支撐輥軸。

7、優選的，三個所述循環旋轉控制座上下錯位設于干燥處理腔內，循環旋轉控制座始終保持兩個支撐輥軸的相對水平設置，支撐輥軸上均通過軸承轉動套接設有自轉輥套，浸漬裝飾紙與循環旋轉控制座的自轉輥套相搭接接觸。

8、優選的，所述浸漬裝飾紙搭接循環旋轉控制座的兩個自轉輥套位置為水平段，第一均勻烘干盒設有三個對應平面和三個弧形面，三個弧形面與三個對應平面錯位設置，第一均勻烘干盒的對應平面分別與三個支撐輥軸相錯位設置，第一均勻烘干盒的對應平面與浸漬裝飾紙的水平段相對應，第二均勻烘干盒靠近支撐輥軸的一側設有收攏擾流面，收攏擾流面的橫截面寬度大于兩個支撐輥軸之間的長度。

9、優選的，所述第一均勻烘干盒內開設有第一熱風腔，第二均勻烘干盒內開設有第二熱風腔，第一熱風腔內貫穿第一均勻烘干盒開設有若干第一烘干氣孔，第二熱風腔內貫穿第二均勻烘干盒的收攏擾流面開設有若干第二烘干氣孔，且若干第一烘干氣孔和第二烘干氣孔分布均勻，孔徑相同。

10、優選的，所述過料窗口內均水平設有引導輥，干燥處理腔內靠近輸出端的引導輥一側水平設有適應松緊輥，浸漬裝飾紙貫穿過料窗口時分別搭接兩個引導輥，且適應松緊輥的一側與浸漬裝飾紙上端相接觸。

11、優選的，所述輔助功能座的一側水平設有控制軌座，循環旋轉控制座未與浸漬裝飾紙相接觸的支撐輥軸與控制軌座相對應設置，輔助功能座靠近控制軌座的一側水平開設有收納腔，收納腔內中心水平設有基準塊，基準塊內中心和輔助功能座的兩側環形陣列開設有三個伸縮槽，三個伸縮槽分別與三個支撐輥軸對應設置。

12、優選的，所述伸縮槽內均水平設有伸縮推桿，伸縮推桿的一側均設有活動塊，活動塊的一端均設有錐形支撐塊，支撐輥軸遠離循環旋轉控制座的一端均開設有錐形定位槽，當浸漬裝飾紙正常加工時，錐形支撐塊伸出基準塊并插接錐形定位槽。

13、優選的，所述控制軌座的上端開設有滑動控制槽，控制絲桿通過軸承水平轉動插接設于滑動控制槽內，處理活動套的下端設有控制滑塊，控制滑塊通過絲桿螺套活動套接控制絲桿，控制絲桿的兩側面為平面，且控制絲桿的兩側面分別與滑動控制槽內兩側面相接觸。

14、優選的，所述處理活動套中心貫穿開設有套接槽，套接槽的直徑大于自轉輥套的直徑，自轉輥套的直徑等于基準塊的直徑，且處理活動套的長度小于收納腔的長度。

15、優選的，所述環形收集槽內的一側設有環形刮刀，環形刮刀的刃口與自轉輥套的表面相接觸，控制滑塊內連通環形收集槽開設有匯集槽，匯集槽的一側連通插接設有排出抽吸管，排出抽吸管活動貫穿輔助功能座設置。

16、與現有技術相比，本發明的有益效果是：

17、本裝置通過循環支撐組件對經過浸漬干燥機箱的浸漬裝飾紙進行錯位搭接，在占地面積不變的情況下，延長浸漬裝飾紙在浸漬干燥機箱內的干燥時間，然后通過均勻干燥組件對浸漬裝飾紙進行靜距離的精細化干燥，同時收攏擾流面的設計可在浸漬裝飾紙表面形成循環氣流，加速干燥效率，同時三個支撐輥軸的設置，可在其中兩個支撐輥軸參與輸送浸漬裝飾紙時，另外一個可通過輔助處理組件，進行表面的干結樹脂處理，操作省心方便。

技術特征：

1.一種裝飾紙生產用臥式浸漬干燥機，其特征在于，包括：

2.根據權利要求1所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：三個所述循環旋轉控制座(3)上下錯位設于干燥處理腔(28)內，循環旋轉控制座(3)始終保持兩個支撐輥軸(4)的相對水平設置，支撐輥軸(4)上均通過軸承轉動套接設有自轉輥套(5)，浸漬裝飾紙(8)與循環旋轉控制座(3)的自轉輥套(5)相搭接接觸。

3.根據權利要求2所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述浸漬裝飾紙(8)搭接循環旋轉控制座(3)的兩個自轉輥套(5)位置為水平段，第一均勻烘干盒(6)設有三個對應平面和三個弧形面(27)，三個弧形面(27)與三個對應平面錯位設置，第一均勻烘干盒(6)的對應平面分別與三個支撐輥軸(4)相錯位設置，第一均勻烘干盒(6)的對應平面與浸漬裝飾紙(8)的水平段相對應，第二均勻烘干盒(7)靠近支撐輥軸(4)的一側設有收攏擾流面(26)，收攏擾流面(26)的橫截面寬度大于兩個支撐輥軸(4)之間的長度。

4.根據權利要求3所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述第一均勻烘干盒(6)內開設有第一熱風腔(31)，第二均勻烘干盒(7)內開設有第二熱風腔(32)，第一熱風腔(31)內貫穿第一均勻烘干盒(6)開設有若干第一烘干氣孔(9)，第二熱風腔(32)內貫穿第二均勻烘干盒(7)的收攏擾流面(26)開設有若干第二烘干氣孔(10)，且若干第一烘干氣孔(9)和第二烘干氣孔(10)分布均勻，孔徑相同。

5.根據權利要求4所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述過料窗口(2)內均水平設有引導輥(29)，干燥處理腔(28)內靠近輸出端的引導輥(29)一側水平設有適應松緊輥(30)，浸漬裝飾紙(8)貫穿過料窗口(2)時分別搭接兩個引導輥(29)，且適應松緊輥(30)的一側與浸漬裝飾紙(8)上端相接觸。

6.根據權利要求5所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述輔助功能座(11)的一側水平設有控制軌座(17)，循環旋轉控制座(3)未與浸漬裝飾紙(8)相接觸的支撐輥軸(4)與控制軌座(17)相對應設置，輔助功能座(11)靠近控制軌座(17)的一側水平開設有收納腔(12)，收納腔(12)內中心水平設有基準塊(13)，基準塊(13)內中心和輔助功能座(11)的兩側環形陣列開設有三個伸縮槽，三個伸縮槽分別與三個支撐輥軸(4)對應設置。

7.根據權利要求6所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述伸縮槽內均水平設有伸縮推桿(14)，伸縮推桿(14)的一側均設有活動塊，活動塊的一端均設有錐形支撐塊(15)，支撐輥軸(4)遠離循環旋轉控制座(3)的一端均開設有錐形定位槽(16)，當浸漬裝飾紙(8)正常加工時，錐形支撐塊(15)伸出基準塊(13)并插接錐形定位槽(16)。

8.根據權利要求7所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述控制軌座(17)的上端開設有滑動控制槽(18)，控制絲桿(19)通過軸承水平轉動插接設于滑動控制槽(18)內，處理活動套(20)的下端設有控制滑塊(21)，控制滑塊(21)通過絲桿螺套活動套接控制絲桿(19)，控制絲桿(19)的兩側面為平面，且控制絲桿(19)的兩側面分別與滑動控制槽(18)內兩側面相接觸。

9.根據權利要求8所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述處理活動套(20)中心貫穿開設有套接槽，套接槽的直徑大于自轉輥套(5)的直徑，自轉輥套(5)的直徑等于基準塊(13)的直徑，且處理活動套(20)的長度小于收納腔(12)的長度。

10.根據權利要求9所述的一種裝飾紙生產用臥式浸漬干燥機，其特征在于：所述環形收集槽(22)內的一側設有環形刮刀(23)，環形刮刀(23)的刃口與自轉輥套(5)的表面相接觸，控制滑塊(21)內連通環形收集槽(22)開設有匯集槽(24)，匯集槽(24)的一側連通插接設有排出抽吸管(25)，排出抽吸管(25)活動貫穿輔助功能座(11)設置。

技術總結
本發明公開涉及裝飾紙加工技術領域，具體為一種裝飾紙生產用臥式浸漬干燥機，包括浸漬干燥機箱、循環支撐組件、均勻干燥組件和輔助處理組件，浸漬干燥機箱內開設有干燥處理腔，本裝置通過循環支撐組件對經過浸漬干燥機箱的浸漬裝飾紙進行錯位搭接，在占地面積不變的情況下，延長浸漬裝飾紙在浸漬干燥機箱內的干燥時間，然后通過均勻干燥組件對浸漬裝飾紙進行靜距離的精細化干燥，同時收攏擾流面的設計可在浸漬裝飾紙表面形成循環氣流，加速干燥效率，同時三個支撐輥軸的設置，可在其中兩個支撐輥軸參與輸送浸漬裝飾紙時，另外一個可通過輔助處理組件，進行表面的干結樹脂處理，操作省心方便。

技術研發人員：李金炎,陳紅兵,顧志兵
受保護的技術使用者：南通賦靈機電科技有限公司
技術研發日：
技術公布日：2025/4/28
