本技術涉及紙漿模塑制品生產，特別涉及一種紙漿模塑制品生產用碎漿裝置。

背景技術：

1、紙塑模漿一種立體制漿技術，它以廢紙為原料，在成型機上由特殊的模具塑造出一定形狀的紙制品。紙漿模塑制品是用于包容和限制被包裝物的固體容器，服務于商品的流通儲運等環節，即主要應用于商品的運輸包裝。

2、在制備紙漿模塑制品時，需將廢紙破碎制成漿液，以便于配漿、成型等后續操作，而現有制漿裝置的制漿效率較低。

技術實現思路

1、本實用新型的目的：本實用新型提出一種紙漿模塑制品生產用碎漿裝置，其制漿效率高。

2、為達到上述目的，本實用新型的技術方案如下：

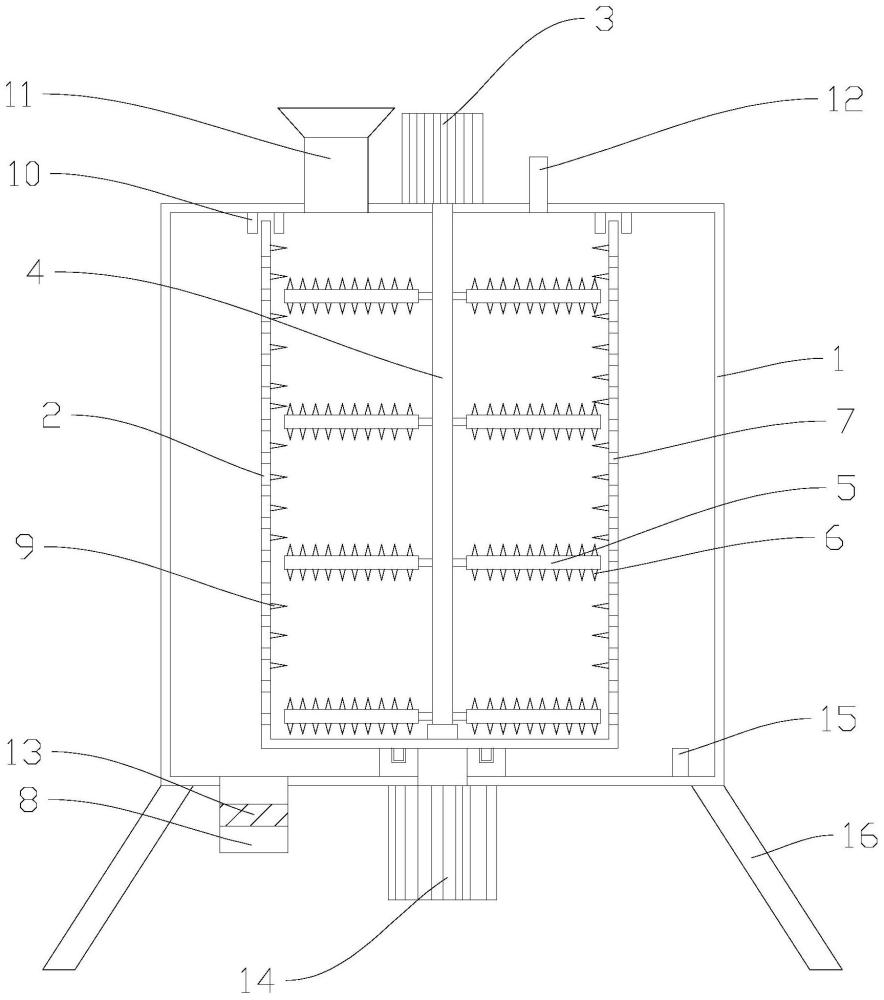

3、一種紙漿模塑制品生產用碎漿裝置，包括有碎漿箱，所述碎漿箱固定在一支撐架上，在所述碎漿箱的內部轉動設有一碎漿桶，在碎漿箱的頂部垂直向下設有一破碎電機，在所述破碎電機的轉子上固定連接有一破碎桿，在所述破碎桿上固定有若干個破碎扇葉，在所述破碎扇葉上均勻分布有若干個第一破碎齒；

4、在所述碎漿桶的桶壁上均勻開設有若干個過濾孔，在所述碎漿箱的底部設有排料管。

5、作為一種改進：在所述碎漿桶的內壁上設有若干個第二破碎齒。

6、作為一種改進：在所述碎漿箱的頂部內壁上設有一環形限位槽，所述碎漿桶的頂部轉動限位在環形限位槽的內部。

7、作為一種改進：在所述碎漿箱的頂部設有入料漏斗以及注水管，所述所述入料漏斗以及注水管均位于碎漿桶的上方。

8、作為一種改進：在所述排料管上設有電動閥門。

9、作為一種改進：在所述碎漿箱的底部設有一轉動電機，所述轉動電機的轉子固定連接在碎漿桶的底部。

10、作為一種改進：在所述碎漿箱的底部設有液位傳感器。

11、綜上所述，本實用新型具有以下有益效果：

12、1.破碎電機帶動破碎桿以及破碎扇葉、第一破碎齒轉動，可對廢紙進行破碎操作，同時碎漿桶轉動，在離心力的作用下，破碎后廢紙與水充分混合后制成漿液，漿液經過濾孔排入到碎漿箱內，并經由排料管排出，此時經排料管排出的漿液均為成品不需二次而過濾，故而提高了制漿效率；

13、2.在碎漿桶的內壁上設有若干個第二破碎齒，碎漿桶轉動也可對廢紙進行破碎操作，進而也在一定程度上提高了破碎效率；

14、3.環形限位槽可提高碎漿桶的轉動穩定性。

技術特征：

1.一種紙漿模塑制品生產用碎漿裝置，其特征在于，包括有碎漿箱，所述碎漿箱固定在一支撐架上，在所述碎漿箱的內部轉動設有一碎漿桶，在碎漿箱的頂部垂直向下設有一破碎電機，在所述破碎電機的轉子上固定連接有一破碎桿，在所述破碎桿上固定有若干個破碎扇葉，在所述破碎扇葉上均勻分布有若干個第一破碎齒；

2.根據權利要求1所述的紙漿模塑制品生產用碎漿裝置，其特征在于，在所述碎漿箱的頂部設有入料漏斗以及注水管，所述入料漏斗以及注水管均位于碎漿桶的上方。

3.根據權利要求1所述的紙漿模塑制品生產用碎漿裝置，其特征在于，在所述排料管上設有電動閥門。

4.根據權利要求1所述的紙漿模塑制品生產用碎漿裝置，其特征在于，在所述碎漿箱的底部設有液位傳感器。

技術總結
本技術涉及紙漿模塑制品生產技術領域，特別涉及一種紙漿模塑制品生產用碎漿裝置，包括有碎漿箱，所述碎漿箱固定在一支撐架上，在所述碎漿箱的內部轉動設有一碎漿桶，在碎漿箱的頂部垂直向下設有一破碎電機，在所述破碎電機的轉子上固定連接有一破碎桿，在所述破碎桿上固定有若干個破碎扇葉，在所述破碎扇葉上均勻分布有若干個第一破碎齒；在所述碎漿桶的桶壁上均勻開設有若干個過濾孔，在所述碎漿箱的底部設有排料管。本技術的一種紙漿模塑制品生產用碎漿裝置，其制漿效率高。

技術研發人員：丁剛
受保護的技術使用者：信陽澤興科技有限公司
技術研發日：20240419
技術公布日：2025/3/20
