本技術屬于紙板生產領域，具體是指一種紙箱紙板生產用防破損打孔裝置。

背景技術：

1、紙板是加工包裝紙箱的原料，將紙板加工成特定尺寸大小，再經過后續工藝操作制備形成包裝紙箱，開孔是紙板加工包裝紙箱的必要的操作步驟，通過在紙板的側面開孔，在紙板上形成特定的開孔結構，是后續紙箱加工過程中，必要的前期工藝。

2、紙板結構較為脆弱現有的紙板打孔裝置在加工時多采用液壓沖孔作業，用于較高的打孔效率，但是在沖孔力較小或較大時，沒有很好的支撐和緩沖均易使紙板損壞。

技術實現思路

1、本實用新型要解決的技術問題是沖孔作業時使紙板損壞。

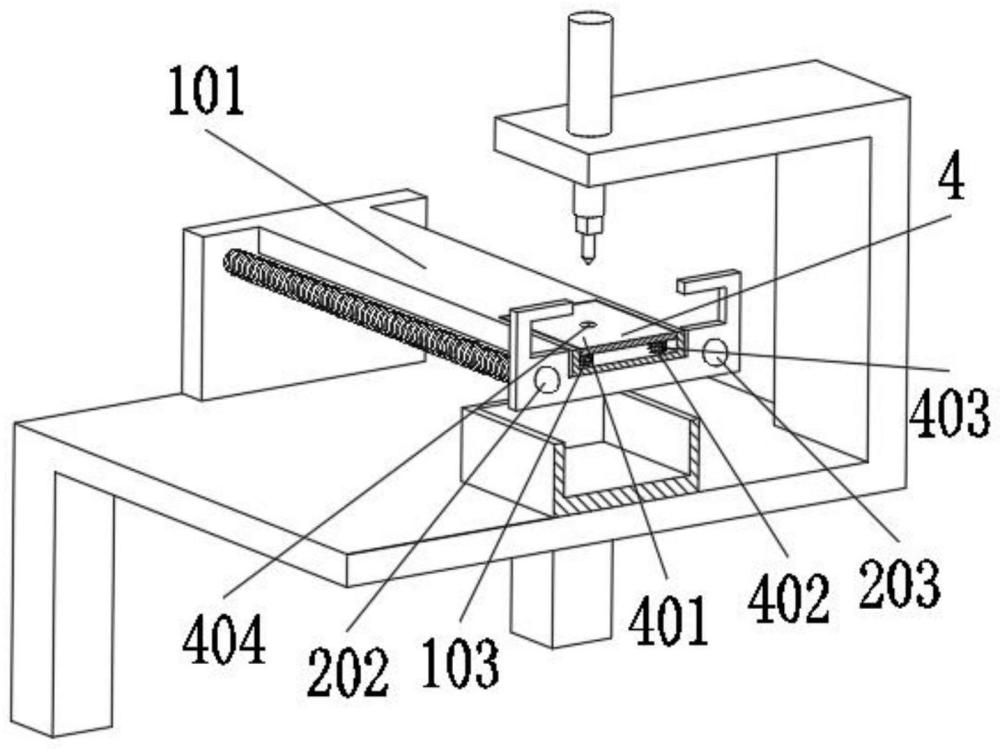

2、為解決上述問題，本實用新型采取的技術方案如下：本實用新型提出的紙箱紙板生產用防破損打孔裝置，包括工作臺，所述工作臺后部固設有立板，所述工作臺上部固設有支撐架，還包括移動機構、裝夾機構、支撐機構和打孔機構，所述移動機構設于支撐架上，所述打孔機構固設于立板上部，所述移動架和支撐架滑動連接，所述裝夾機構包括移動架，所述移動架前后部內側均開設有開槽，所述支撐架中部開設有凹槽，所述支撐機構設于凹槽內部，所述支撐機構包括支撐板、彈簧、阻尼和配合孔，所述彈簧和阻尼的下部與凹槽固接，所述彈簧和阻尼的上部和支撐板固接，所述配合孔依次貫穿支撐板和凹槽。

3、進一步地，所述開槽下表面和支撐架上表面處于同一水平高度，所述支撐板上表面和支撐架處于同一水平高度。

4、進一步地，所述移動機構包括絲桿和導向柱，所述支撐架側部設有電機，所述絲桿和支撐架轉動連接且貫穿支撐架，所述電機和絲桿軸接，所述移動架和絲桿呈螺紋連接。

5、進一步地，所述導向柱和支撐架固接，所述導向柱和移動架滑動連接且貫穿移動架。

6、進一步地，所述裝夾機構還包括固定液壓缸，所述固定液壓缸固定端和移動架上部固接且貫穿移動架，所述固定液壓缸活動端和移動架滑動連接且貫穿移動架，所述固定液壓缸下端固設有壓板，所述壓板和開槽滑動連接。

7、進一步地，所述打孔機構包括調距液壓缸和沖孔刀，所述調距液壓缸上部固定端和立板固接，所述調距液壓缸活動端和立板滑動連接且貫穿立板，所述調距液壓缸下部和沖孔刀固接，所述沖孔刀和配合孔軸線相同。

8、進一步地，所述移動架下部開設有落料槽，所述工作臺上部設有盛料盒，所述盛料盒設于配合孔正下方。

9、采用上述結構本實用新型取得的有益效果如下：

10、本方案提出的紙箱紙板生產用防破損打孔裝置，通過在凹槽內部設置和支撐架上表面平齊的支撐板，并在支撐板和凹槽的連接處設于彈簧和阻尼，能夠在沖孔力較小的情況下起到一定支撐作用，在沖孔力較大的情況下起到一定的緩沖作用。

技術特征：

1.一種紙箱紙板生產用防破損打孔裝置，包括工作臺，所述工作臺后部固設有立板，所述工作臺上部固設有支撐架，其特征在于：還包括移動機構、裝夾機構、支撐機構和打孔機構，所述移動機構設于支撐架上，所述打孔機構固設于立板上部，所述裝夾機構包括移動架，所述移動架和支撐架滑動連接，所述移動架前后部內側均開設有開槽，所述支撐架中部開設有凹槽，所述支撐機構設于凹槽內部，所述支撐機構包括支撐板、彈簧、阻尼和配合孔，所述彈簧和阻尼的下部與凹槽固接，所述彈簧和阻尼的上部和支撐板固接，所述配合孔依次貫穿支撐板和凹槽。

2.根據權利要求1所述的一種紙箱紙板生產用防破損打孔裝置，其特征在于：所述開槽下表面和支撐架上表面處于同一水平高度，所述支撐板上表面和支撐架處于同一水平高度。

3.根據權利要求2所述的一種紙箱紙板生產用防破損打孔裝置，其特征在于：所述移動機構包括絲桿和導向柱，所述支撐架側部設有電機，所述絲桿和支撐架轉動連接且貫穿支撐架，所述電機和絲桿軸接，所述移動架和絲桿呈螺紋連接。

4.根據權利要求3所述的一種紙箱紙板生產用防破損打孔裝置，其特征在于：所述導向柱和支撐架固接，所述導向柱和移動架滑動連接且貫穿移動架。

5.根據權利要求4所述的一種紙箱紙板生產用防破損打孔裝置，其特征在于：所述裝夾機構還包括固定液壓缸，所述固定液壓缸固定端和移動架上部固接且貫穿移動架，所述固定液壓缸活動端和移動架滑動連接且貫穿移動架，所述固定液壓缸下端固設有壓板，所述壓板和開槽滑動連接。

6.根據權利要求5所述的一種紙箱紙板生產用防破損打孔裝置，其特征在于：所述打孔機構包括調距液壓缸和沖孔刀，所述調距液壓缸上部固定端和立板固接，所述調距液壓缸活動端和立板滑動連接且貫穿立板，所述調距液壓缸下部和沖孔刀固接，所述沖孔刀和配合孔軸線相同。

7.根據權利要求6所述的一種紙箱紙板生產用防破損打孔裝置，其特征在于：所述移動架下部開設有落料槽，所述工作臺上部設有盛料盒，所述盛料盒設于配合孔正下方。

技術總結
本技術公開了一種紙箱紙板生產用防破損打孔裝置，其結構包括工作臺，所述工作臺后部固設有立板，所述工作臺上部固設有支撐架，還包括移動機構、裝夾機構、支撐機構和打孔機構，所述移動機構設于支撐架上，所述打孔機構固設于立板上部，所述移動架和支撐架滑動連接，所述裝夾機構包括移動架，所述移動架前后部內側均開設有開槽，所述支撐架中部開設有凹槽，所述支撐機構設于凹槽內部，所述支撐機構包括支撐板、彈簧、阻尼和配合孔，所述彈簧和阻尼的下部與凹槽固接，所述彈簧和阻尼的上部和支撐板固接，所述配合孔依次貫穿支撐板和凹槽。本技術屬于紙板生產領域，具體是指一種紙箱紙板生產用防破損打孔裝置。

技術研發人員：寧斌,張文芳,周銳凱
受保護的技術使用者：匯實新材料科技（湖北）有限公司
技術研發日：20240524
技術公布日：2025/4/24
