本技術涉及紙盒生產，具體為一種環保紙盒生產用的紙盒劃膠機。

背景技術：

1、劃膠機又稱涂膠機、滴膠機、打膠機等，專門對流體進行控制，并將流體點滴、涂覆于產品表面或產品內部的自動化機器，通過編程器可實現三維、四維路徑點膠，精確定位，精準控膠，不拉絲，不漏膠，不滴膠，在環保紙盒生產的過程中需要使用劃膠機對紙盒進行涂膠作業。

2、如中國實用新型提供了“一種環保紙盒生產工廠用的紙盒劃膠機”，公告號：cn221049120u，該申請包括底板，所述底板頂表面連接有第一固定塊，且第一固定塊一側表面設置有伺服電機，所述伺服電機輸出端連接有第一傳動輪，且第一傳動輪外側套接有傳動帶，所述傳動帶一端套接有第二傳動輪，且第二傳動輪一端連接有螺紋桿，所述螺紋桿螺紋連接有第二固定塊，本實用新型，涂膠機通過第三螺桿、第二固定螺母和夾持塊固定在卡塊內，第二固定塊移動時帶動涂膠機移動，從而使裝置對涂膠機進行固定，同時伺服電機通過第一傳動輪、第二傳動輪、傳動帶和螺紋桿帶動第二固定塊進行移動，從而避免人工涂膠的不均勻，以及減少人工的使用，增加工作效率。

3、上述技術中的環保紙盒生產工廠用的紙盒劃膠機雖然能夠對紙盒進行劃膠作業，但是由于操作過程中往往需要人員手動將紙盒放置于劃膠機的下方，并且在劃膠完成后需要人工手動進行取出，在此期間人員操作所需花費的時間較長，而極大的降低了整體加工作業的效率，滿足不了人員的使用需求。

技術實現思路

1、本實用新型的目的在于提供一種環保紙盒生產用的紙盒劃膠機，具備有效的提高了整體加工作業的效率，且避免了加工過程中紙盒發生偏移，保證了作業質量的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種環保紙盒生產用的紙盒劃膠機，包括帶式輸送機和劃膠機本體，所述帶式輸送機的中端固定連接有固定架，所述固定架正表面的上端固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有第二螺桿，所述第二螺桿的背面通過軸承活動連接于固定架內腔的上端，所述第二螺桿的表面螺紋連接有移動板，所述移動板的底部固定連接有導向板，所述導向板正表面的上端活動連接有橫板，所述橫板的底部與固定架的下端之間固定連接有支撐彈簧，所述橫板的正表面固定連接有移動架，所述移動架底部的兩端均固定連接有壓板。

3、作為優選方案，所述移動板的中端通過軸承活動連接有螺套，所述螺套的內腔螺紋連接有第一螺桿，所述第一螺桿的底部固定安裝于劃膠機本體頂部的中端，所述移動板底部的兩端均活動連接有滑桿，所述滑桿的底部固定連接于劃膠機本體的頂部。

4、作為優選方案，所述固定架的頂部固定連接有限位桿，所述移動板的上端活動連接于限位桿的表面。

5、作為優選方案，所述移動架背面的兩端均固定連接有加強桿，所述加強桿的底部固定連接于壓板的頂部。

6、作為優選方案，所述固定架正表面的兩端均固定連接有導桿，所述移動架的頂部活動連接于導桿的表面。

7、作為優選方案，所述帶式輸送機底部的四周均固定連接有支撐柱，兩個所述支撐柱的底部之間固定連接有底板。

8、作為優選方案，所述導向板背面的上端固定連接有加強板，所述加強板的頂部固定連接于移動板的底部。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過帶式輸送機的設置，便于將紙盒輸送至劃膠機本體的下方，通過驅動電機、第二螺桿、移動板和劃膠機本體的設置，以便于對紙盒進行劃膠作業，同時在移動板、導向板、橫板、支撐彈簧、移動架和壓板之間配合的作用下，達到了對紙盒進行有效壓緊固定的效果，則有效的避免了劃膠機本體在進行劃膠作業時紙盒發生偏移，而保證了劃膠作業的質量，同時有效的提高了整體加工作業的效率。

11、2、本實用新型通過螺套和第一螺桿的設置，便于人員根據紙盒生產所需劃膠的高度對劃膠機本體的作業高度進行調節，通過滑桿的設置，達到了對劃膠機本體進行導向的目的，避免劃膠機本體使用的過程中發生傾斜，通過限位桿的設置，達到了對移動板進行導向的目的，避免移動板在移動的過程中發生傾斜，通過加強桿的設置，達到了對壓板進行加強固定的目的，通過導桿的設置，達到了對移動架進行支撐導向的目的，避免移動架在移動的過程中發生傾斜，通過支撐柱和底板的設置，達到了對帶式輸送機進行支撐的目的，通過加強板的設置，達到了對導向板進行加強支撐的目的。

技術特征：

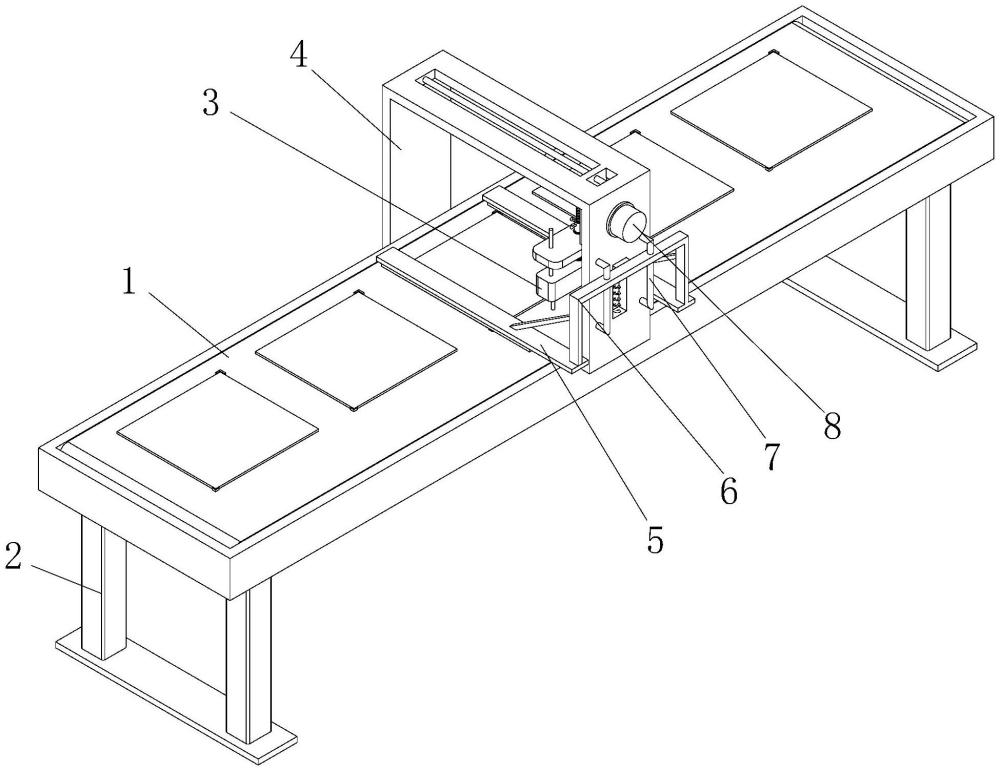

1.一種環保紙盒生產用的紙盒劃膠機，包括帶式輸送機(1)和劃膠機本體(3)，其特征在于：所述帶式輸送機(1)的中端固定連接有固定架(4)，所述固定架(4)正表面的上端固定安裝有驅動電機(8)，所述驅動電機(8)的輸出端固定安裝有第二螺桿(14)，所述第二螺桿(14)的背面通過軸承活動連接于固定架(4)內腔的上端，所述第二螺桿(14)的表面螺紋連接有移動板(12)，所述移動板(12)的底部固定連接有導向板(19)，所述導向板(19)正表面的上端活動連接有橫板(15)，所述橫板(15)的底部與固定架(4)的下端之間固定連接有支撐彈簧(16)，所述橫板(15)的正表面固定連接有移動架(6)，所述移動架(6)底部的兩端均固定連接有壓板(5)。

2.根據權利要求1所述的一種環保紙盒生產用的紙盒劃膠機，其特征在于：所述移動板(12)的中端通過軸承活動連接有螺套(17)，所述螺套(17)的內腔螺紋連接有第一螺桿(11)，所述第一螺桿(11)的底部固定安裝于劃膠機本體(3)頂部的中端，所述移動板(12)底部的兩端均活動連接有滑桿(10)，所述滑桿(10)的底部固定連接于劃膠機本體(3)的頂部。

3.根據權利要求1所述的一種環保紙盒生產用的紙盒劃膠機，其特征在于：所述固定架(4)的頂部固定連接有限位桿(13)，所述移動板(12)的上端活動連接于限位桿(13)的表面。

4.根據權利要求1所述的一種環保紙盒生產用的紙盒劃膠機，其特征在于：所述移動架(6)背面的兩端均固定連接有加強桿(9)，所述加強桿(9)的底部固定連接于壓板(5)的頂部。

5.根據權利要求1所述的一種環保紙盒生產用的紙盒劃膠機，其特征在于：所述固定架(4)正表面的兩端均固定連接有導桿(7)，所述移動架(6)的頂部活動連接于導桿(7)的表面。

6.根據權利要求1所述的一種環保紙盒生產用的紙盒劃膠機，其特征在于：所述帶式輸送機(1)底部的四周均固定連接有支撐柱(2)，兩個所述支撐柱(2)的底部之間固定連接有底板。

7.根據權利要求1所述的一種環保紙盒生產用的紙盒劃膠機，其特征在于：所述導向板(19)背面的上端固定連接有加強板(18)，所述加強板(18)的頂部固定連接于移動板(12)的底部。

技術總結
本技術公開了一種環保紙盒生產用的紙盒劃膠機，包括帶式輸送機和劃膠機本體，所述帶式輸送機的中端固定連接有固定架，所述固定架正表面的上端固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有第二螺桿，所述第二螺桿的背面通過軸承活動連接于固定架內腔的上端。本技術通過帶式輸送機的設置，便于將紙盒輸送至劃膠機本體的下方，通過驅動電機、第二螺桿、移動板和劃膠機本體的設置，以便于對紙盒進行劃膠作業，同時在移動板、導向板、橫板、支撐彈簧、移動架和壓板之間配合的作用下，達到了對紙盒進行有效壓緊固定的效果，則有效的避免了劃膠機本體在進行劃膠作業時紙盒發生偏移，而保證了劃膠作業的質量。
