本技術涉及紙片加工，具體為一種用于包裝箱加工修邊裝置。

背景技術：

1、隨著各行各業對包裝箱用量的激增，用戶對包裝也提出了更高的要求，包裝箱根據材質可以分為紙質包裝箱及其他材質的包裝箱，其中紙質包裝箱性價比最高，是各行各業使用的最多的包裝箱，現有的紙質包裝箱在生產過程中需要進行去毛邊。

2、包裝箱的紙片在初步加工完成后，紙片的四邊都存在一些毛邊，需要要對四邊進行修邊，現有大多是需要人工使用裁邊機進行修邊，非常的消耗時間，同時效率也較低，故而提出一種用于包裝箱加工修邊裝置來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于包裝箱加工修邊裝置，具備修邊效率好、實用性較強等優點，解決了上述背景技術中所提及到的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于包裝箱加工修邊裝置，包括底板，所述底板頂部固定連接有保護殼，所述底板頂部設置有修邊組件，所述底板頂部設置有傳動組件，所述底板頂部設置有傳輸組件；

3、所述傳動組件包括有固定連接于底板頂部的固定罩，所述固定罩頂部固定連接有固定臺，所述固定臺內部固定連接有低速電機，所述低速電機頂部固定連接有固定盤，所述固定盤內部固定連接有氣泵，所述氣泵頂部固定連接有吸盤。

4、進一步，所述傳動組件包括有固定連接于底板頂部的限位桿，所述限位桿頂部固定連接有頂板，所述頂板頂部固定連接有液壓桿，所述液壓桿底部固定連接有固定板，所述固定板底部固定連接有修邊刀。

5、進一步，所述固定板限定滑動連接于限位桿外表面，所述固定板底部固定連接有彈簧，所述彈簧底部固定連接有穩定板。

6、進一步，所述固定罩外表面固定連接有電動推桿，所述電動推桿輸出軸外表面固定連接有推板，所述固定臺截面形狀為梯形，所述推板靠近固定臺的一側與固定臺貼合。

7、進一步，所述傳輸組件包括有電機、皮帶、皮帶輪與架體，所述傳輸組件位于固定臺右側。

8、與現有技術相比，本申請的技術方案具備以下有益效果：

9、1、該用于包裝箱加工修邊裝置，將需要修邊的紙片通過傳輸組件將紙片傳輸到固定臺上，啟動氣泵配合吸盤將紙片吸合固定，啟動液壓桿帶動固定板帶動修邊刀向下切，即可將紙片的兩邊的毛邊進行修邊，啟動低速電機帶動固定盤轉動可以將紙片轉動一百八十度，再次使修邊刀對紙片的另外兩邊進行修邊，修邊完成后，傳輸組件對紙片進行傳輸，即可將修邊完成的紙片推到固定罩內，完成下料。

10、2、該用于包裝箱加工修邊裝置，當固定板向下移動時，穩定板會先與紙片的頂部接觸，使紙片進行初步固定，可以盡量避免在對紙片修邊時發生偏移的情況，當固定罩與固定臺的縫隙內有較多毛邊碎屑時，啟動電動推桿帶動推板移動，推板移動即可將縫隙之間的碎屑推出，便于清理。

技術特征：

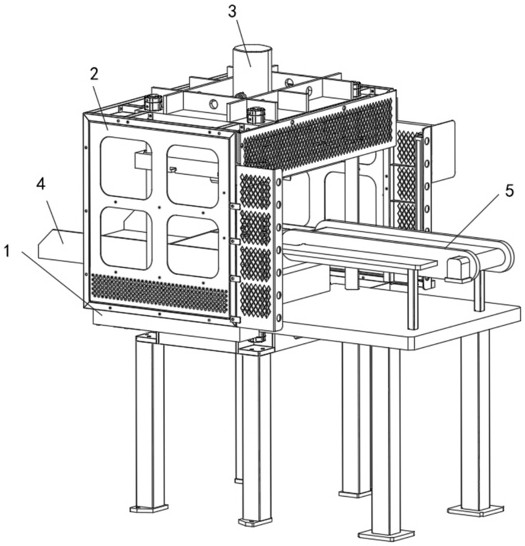

1.一種用于包裝箱加工修邊裝置，包括底板(1)，其特征在于：所述底板(1)頂部固定連接有保護殼(2)，所述底板(1)頂部設置有修邊組件(3)，所述底板(1)頂部設置有傳動組件(4)，所述底板(1)頂部設置有傳輸組件(5)；

2.根據權利要求1所述的一種用于包裝箱加工修邊裝置，其特征在于：所述傳動組件(4)包括有固定連接于底板(1)頂部的限位桿(301)，所述限位桿(301)頂部固定連接有頂板(302)，所述頂板(302)頂部固定連接有液壓桿(303)，所述液壓桿(303)底部固定連接有固定板(304)，所述固定板(304)底部固定連接有修邊刀(305)。

3.根據權利要求2所述的一種用于包裝箱加工修邊裝置，其特征在于：所述固定板(304)限定滑動連接于限位桿(301)外表面，所述固定板(304)底部固定連接有彈簧(306)，所述彈簧(306)底部固定連接有穩定板(307)。

4.根據權利要求1所述的一種用于包裝箱加工修邊裝置，其特征在于：所述固定罩(401)外表面固定連接有電動推桿(403)，所述電動推桿(403)輸出軸外表面固定連接有推板(404)，所述固定臺(402)截面形狀為梯形，所述推板(404)靠近固定臺(402)的一側與固定臺(402)貼合。

5.根據權利要求1所述的一種用于包裝箱加工修邊裝置，其特征在于：所述傳輸組件(5)包括有電機、皮帶、皮帶輪與架體，所述傳輸組件(5)位于固定臺(402)右側。

技術總結
本技術涉及一種用于包裝箱加工修邊裝置，包括底板，底板頂部固定連接有保護殼，底板頂部設置有修邊組件，底板頂部設置有傳動組件，底板頂部設置有傳輸組件，傳動組件包括有固定連接于底板頂部的固定罩，固定罩頂部固定連接有固定臺。該用于包裝箱加工修邊裝置，將需要修邊的紙片通過傳輸組件將紙片傳輸到固定臺上，啟動氣泵配合吸盤將紙片吸合固定，啟動液壓桿帶動固定板帶動修邊刀向下切，即可將紙片的兩邊的毛邊進行修邊，啟動低速電機帶動固定盤轉動可以將紙片轉動一百八十度，再次使修邊刀對紙片的另外兩邊進行修邊，修邊完成后，傳輸組件對紙片進行傳輸，即可將修邊完成的紙片推到固定罩內，完成下料。

技術研發人員：雷建軍,李兵,單春芝
受保護的技術使用者：湖北合立包裝材料有限公司
技術研發日：20240624
技術公布日：2025/4/28
