本技術屬于接裝紙壓紋，具體是一種煙用接裝紙壓紋裝置。

背景技術：

1、煙用接裝紙為一層包裹在香煙濾嘴處的包裝紙,主要通過其印刷、燙金顏色及圖案的變換來增加香煙煙紙的美觀。隨著人們生活水平的提高,消費者在關注產品質量的同時,更大的目光落在產品的外觀及內涵上,就目前煙用接裝紙生產行業而言，在接裝紙加工過程中，時常需用到煙用接裝紙壓紋裝置。

2、例如公開號為cn216942072u的實用新型公開一種立體感煙用接裝紙壓紋裝置，包括底座，底座一端內部安裝有伺服電機，且伺服電機頂端安裝有散熱器，底座另一端底部安裝有液壓油缸，液壓油缸頂端橫向安裝有調節閥，調節閥側壁設有油管，且油管連通調節閥和液壓油缸，底座中部兩側對稱豎立安裝有縱向調節軸。該種立體感煙用接裝紙壓紋裝置，通過設有熨燙輥便于在凹凸壓紋之前，將接裝紙預加熱，便于凹凸壓輥對接裝紙進行一次性高效立體壓紋，提高接裝紙一次性立體壓紋質量與效率，在通過設有裁剪刀輪的使用，方便快速將接裝紙裁剪分離，節省后續裁剪工序，提高接裝紙加工效率，方便檢測待加工的接裝紙是否存紙質缺陷，進而快速識別不合格產品，保障接裝紙生產質量。

3、雖然該一種立體感煙用接裝紙壓紋裝置具有，便于檢測接裝紙和方便裁剪等優點，但是不易在接裝紙壓紋過程中，對其壓紋輥表面吸附異物進行清理，導致壓紋輥后續壓紋效果不佳，因此，針對上述問題提出一種煙用接裝紙壓紋裝置。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種煙用接裝紙壓紋裝置，能夠解決便于檢測接裝紙和方便裁剪等優點，但是不易在接裝紙壓紋過程中，對其壓紋輥表面吸附異物進行清理，導致壓紋輥后續壓紋效果不佳問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種煙用接裝紙壓紋裝置，包括工作板，所述工作板的一側開設有空腔，所述空腔的一側固定安裝有伺服電機，所述伺服電機的輸出端固定安裝有壓紋輥，所述壓紋輥的一端固定安裝有驅動齒輪，所述空腔內部的兩側壁均貫穿有清理組件，所述工作板頂面的一側固定連接有放置塊，所述放置塊的內部開設有滑動槽，所述滑動槽的內部滑動連接有切割組件。

3、優選地，所述清理組件包括有電動伸縮桿，所述電動伸縮桿的表面貫穿于空腔的內頂壁和內底壁，所述電動伸縮桿的一端固定連接有清理塊，所述清理塊的一側與壓紋輥的表面相抵觸。

4、優選地，所述切割組件包括有切割刀片，所述切割刀片的表面滑動連接于滑動槽的內部，所述放置塊的兩側均固定連接有連接環，所述連接環的內部滑動連接有按壓桿。

5、優選地，所述放置塊的相鄰處設有固定塊，所述固定塊的一側內壁開設有凹槽。

6、優選地，所述凹槽的內部轉動連接有牽引桿，所述牽引桿的外表面貼設有用于增加防水形的防水膜。

7、優選地，所述空腔的邊緣處固定安裝有蓄電池，所述蓄電池的一側電性連接于電動伸縮桿的一側。

8、優選地，所述切割刀片的另一側固定安裝有把手，所述把手的表面貼設有用于增加防滑形的防滑膜。

9、與現有技術相比，本實用新型的有益效果如下：

10、1.本實用新型，通過伺服電機和壓紋輥的設置，在工作人員需對指定接裝紙進行壓紋時，其工作人員可將接裝紙插接至壓紋輥之間，隨之接通伺服電機帶動壓紋輥進行轉動，使其驅動齒輪帶動壓紋輥進行緩慢擠壓，使得接裝紙進行快速壓紋，從而方便工作人員對接裝紙進行壓紋的作用。

11、2.本實用新型，通過清理組件和壓紋輥的設置，在工作人員需對壓紋輥進行清理時，其工作人員可接通電動伸縮桿電源，使其清理塊抵觸至壓紋輥表面，隨之壓紋輥表面紙屑和異物進行清理，從而方便工作人員進一步清理壓紋輥的作用。

12、3.本實用新型，通過切割組件和牽引桿的設置，在工作人員對接裝紙進行壓紋完成后，其工作人員需對接裝紙進行裁剪時，工作人員可利用把手帶動切割刀片進行滑動，使得切割刀片將壓紋完成的接裝紙進行快速切割，從而方便工作人員裁剪接裝紙的作用。

技術特征：

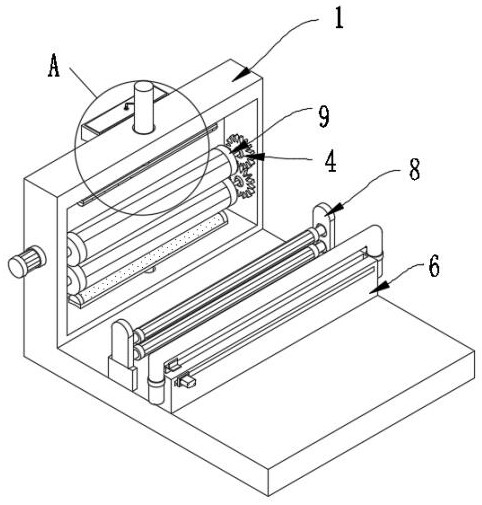

1.一種煙用接裝紙壓紋裝置，包括工作板(1)，其特征在于：所述工作板(1)的一側開設有空腔，所述空腔的一側固定安裝有伺服電機(2)，所述伺服電機(2)的輸出端固定安裝有壓紋輥(3)，所述壓紋輥(3)的一端固定安裝有驅動齒輪(4)，所述空腔內部的兩側壁均貫穿有清理組件(5)，所述工作板(1)頂面的一側固定連接有放置塊(6)，所述放置塊(6)的內部開設有滑動槽，所述滑動槽的內部滑動連接有切割組件(7)。

2.根據權利要求1所述的煙用接裝紙壓紋裝置，其特征在于：所述清理組件(5)包括有電動伸縮桿(51)，所述電動伸縮桿(51)的表面貫穿于空腔的內頂壁和內底壁，所述電動伸縮桿(51)的一端固定連接有清理塊(52)，所述清理塊(52)的一側與壓紋輥(3)的表面相抵觸。

3.根據權利要求1所述的煙用接裝紙壓紋裝置，其特征在于：所述切割組件(7)包括有切割刀片(71)，所述切割刀片(71)的表面滑動連接于滑動槽的內部，所述放置塊(6)的兩側均固定連接有連接環(72)，所述連接環(72)的內部滑動連接有按壓桿(73)。

4.根據權利要求1所述的煙用接裝紙壓紋裝置，其特征在于：所述放置塊(6)的相鄰處設有固定塊(8)，所述固定塊(8)的一側內壁開設有凹槽。

5.根據權利要求4所述的煙用接裝紙壓紋裝置，其特征在于：所述凹槽的內部轉動連接有牽引桿(9)，所述牽引桿(9)的外表面貼設有用于增加防水形的防水膜。

6.根據權利要求2所述的煙用接裝紙壓紋裝置，其特征在于：所述空腔的邊緣處固定安裝有蓄電池(10)，所述蓄電池(10)的一側電性連接于電動伸縮桿(51)的一側。

7.根據權利要求3所述的煙用接裝紙壓紋裝置，其特征在于：所述切割刀片(71)的另一側固定安裝有把手(11)，所述把手(11)的表面貼設有用于增加防滑形的防滑膜。

技術總結
本技術屬于接裝紙壓紋技術領域，且公開了一種煙用接裝紙壓紋裝置，包括工作板，工作板的一側開設有空腔，空腔的一側固定安裝有伺服電機，伺服電機的輸出端固定安裝有壓紋輥，壓紋輥的一端固定安裝有驅動齒輪，空腔內部的兩側壁均貫穿有清理組件，工作板頂面的一側固定連接有放置塊，放置塊的內部開設有滑動槽，滑動槽的內部滑動連接有切割組件，所述清理組件包括有電動伸縮桿，電動伸縮桿的表面貫穿于空腔的內頂壁和內底壁，電動伸縮桿的一端固定連接有清理塊。通過清理組件和壓紋輥的設置，在工作人員需對壓紋輥進行清理時，其工作人員可接通電動伸縮桿電源，使其清理塊抵觸至壓紋輥表面，隨之壓紋輥表面紙屑和異物進行清理。

技術研發人員：董玉芬,葉枝綠,樊艷,彭淵,池曉燕,王燕春
受保護的技術使用者：大姚縣彩印有限責任公司
技術研發日：20240614
技術公布日：2025/4/28
