本技術涉及紙箱裁切的，具體為一種包裝紙箱裁切裝置。

背景技術：

1、紙箱是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱、單層紙板箱等，在紙箱生產過程中，先將原紙經瓦楞紙機加工制成瓦楞紙板，瓦楞紙板再經過模切、壓痕、釘箱或粘箱制成瓦楞紙箱，瓦楞紙箱以其優越的使用性能和良好的加工性能逐漸取代了木箱等運輸包裝容器，成為運輸包裝的主力軍。

2、根據公告號為：cn216229607u的中國專利，公開了一種用于包裝紙箱加工的裁切裝置，包括有平臺，所述平臺的底部安裝有調節機構，以及基面開設有條形孔，所述調節機構上安裝有對稱設置的兩個裁切機構，兩個所述裁切機構上安裝有對稱設置的兩個l型導向板，本實用新型涉及包裝紙箱加工技術領域。本實用新型，解決針對不同寬度的包裝紙箱的廢邊裁切，需要更換不同型號的圓刀，圓刀的更換操作非常麻煩的問題。

3、上述方案中，通過在調節機構上安裝有對稱設置的兩個裁切機構對包裝紙箱進行裁切，上述方案仍存在以下不足，在對紙板裁切的過程中兩個l型導向板不能將紙箱板壓住，使得紙箱板容易位移，裁切的位置不夠精準并可能會產生裁切失誤。

技術實現思路

1、本實用新型的目的是為了提供一種包裝紙箱裁切裝置，以解決紙箱裁切不夠精準的問題。

2、為了實現上述實用新型目的，本實用新型采用了以下技術方案：一種包裝紙箱裁切裝置，包括裁切臺，所述裁切臺的后端壁面開設有兩個滑動槽，所述滑動槽內壁面的一側固定有驅動電機，所述驅動電機的輸出端固定有絲桿，所述絲桿的壁面滑動設置有滑塊，所述滑塊的前端固定有導向板，所述導向板的一側壁面開設有固定槽，所述固定槽內壁面的前后兩側分別開設有兩個滑槽，兩個所述滑槽之間滑動設置有固定板。

3、優選的，所述固定板的頂面開設有固定孔，所述固定槽的底面開設有螺紋槽，所述螺紋槽的內部套設有螺栓，所述螺栓貫穿所述固定孔與所述螺紋槽的內部螺紋連接。

4、優選的，所述裁切臺的前端壁面開設有移動槽，所述移動槽內部固定有滑桿。

5、優選的，所述滑桿的外壁面滑動設置有第一電動伸縮桿。

6、優選的，所述第一電動伸縮桿伸縮端的后端固定有第二電動伸縮桿。

7、優選的，所述第二電動伸縮桿伸縮端的底面固定有切刀，所述切刀的頂部設置有螺紋套，所述第二電動伸縮桿伸縮端的底面開設有旋轉槽，所述螺紋套與所述旋轉槽的內部螺紋連接。

8、與現有技術相比，采用了上述技術方案的一種包裝紙箱裁切裝置，具有如下

9、有益效果：

10、一、在使用中，工作人員將紙板放置在裁切臺上，將不需要裁切的邊往裁切臺的內部移動，然后工作人員根據紙板的寬度，啟動兩個驅動電機，兩個驅動電機分別帶動絲桿轉動，從而通過絲桿驅動兩個導向板相互靠近，當兩個導向板分別與紙板的左右兩邊相抵接時，此時工作人員停止兩個驅動電機，從而將紙板水平固定在兩個導向板之間。通過設置兩個可移動的導向板將紙板水平，使裝置可以對不同寬度的紙板進行裁切，提高了裝置的適用性。水平固定好紙板后，工作人員可根據紙板的高度來上下移動兩個固定板，當兩個固定板分別與紙板的頂面相抵接，此時工作人員可將螺栓貫穿固定孔與螺紋槽的內部螺紋連接，使兩個固定板壓住紙板，從而將紙板完全固定在兩個導向板之間。在紙板的裁切過程中，紙板受到兩個固定板的壓力和紙板與裁切臺的摩擦力，紙板不會出現前后偏移的情況，也不會出現因為受到兩個導向板的阻力而向上彎曲的現象，從而確保了紙板裁切位置的精準，也不會出現裁切誤差的情況；

11、二、在使用中，當紙板完全固定在兩個導向板之間后，工作人員可在滑桿上移動第一電動伸縮桿，直至第一電動伸縮桿移到移動槽的最左邊，此時工作人員根據紙板的高度選擇不同大小的的切刀，然后將切刀頂部的螺紋套與第二電動伸縮桿伸縮端底面的旋轉槽的內部螺紋連接，從而將切刀固定在第二電動伸縮桿的底面，然后調節第一電動伸縮桿的高度，使切刀與裁切臺頂面相抵，此時工作人員再調節第二電動伸縮桿的長度，直至將切刀移動到紙板的裁切處，當切刀的位置固定好后，工作人員向右移動切刀，將紙板不需要的區域切除。通過設置第一電動伸縮桿和第二電動伸縮桿的方式，可以更換不同大小的切刀，并且可以將切刀移動到裁切臺上的任意區域，提高了裝置的適用性和便捷性。

技術特征：

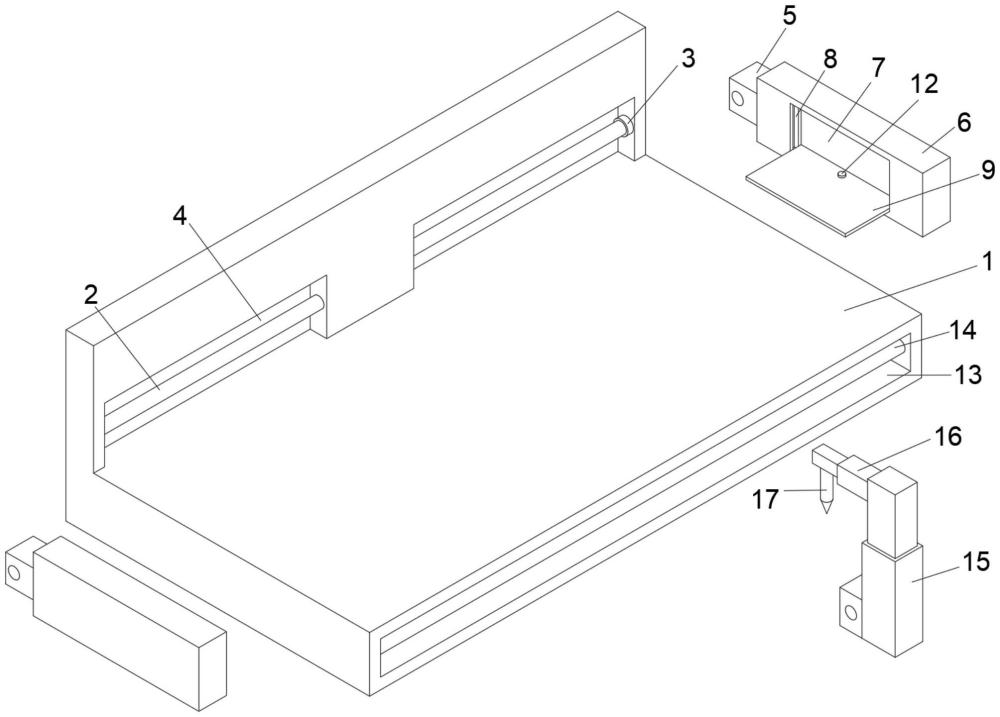

1.一種包裝紙箱裁切裝置，包括裁切臺(1)，其特征在于，所述裁切臺(1)的后端壁面開設有兩個滑動槽(2)，所述滑動槽(2)內壁面的一側固定有驅動電機(3)，所述驅動電機(3)的輸出端固定有絲桿(4)，所述絲桿(4)的壁面滑動設置有滑塊(5)，所述滑塊(5)的前端固定有導向板(6)，所述導向板(6)的一側壁面開設有固定槽(7)，所述固定槽(7)內壁面的前后兩側分別開設有兩個滑槽(8)，兩個所述滑槽(8)之間滑動設置有固定板(9)。

2.根據權利要求1所述的一種包裝紙箱裁切裝置，其特征在于：所述固定板(9)的頂面開設有固定孔(10)，所述固定槽(7)的底面開設有螺紋槽(11)，所述螺紋槽(11)的內部套設有螺栓(12)，所述螺栓(12)貫穿所述固定孔(10)與所述螺紋槽(11)的內部螺紋連接。

3.根據權利要求1所述的一種包裝紙箱裁切裝置，其特征在于：所述裁切臺(1)的前端壁面開設有移動槽(13)，所述移動槽(13)內部固定有滑桿(14)。

4.根據權利要求3所述的一種包裝紙箱裁切裝置，其特征在于：所述滑桿(14)的外壁面滑動設置有第一電動伸縮桿(15)。

5.根據權利要求4所述的一種包裝紙箱裁切裝置，其特征在于：所述第一電動伸縮桿(15)伸縮端的后端固定有第二電動伸縮桿(16)。

6.根據權利要求5所述的一種包裝紙箱裁切裝置，其特征在于：所述第二電動伸縮桿(16)伸縮端的底面固定有切刀(17)，所述切刀(17)的頂部設置有螺紋套(18)，所述第二電動伸縮桿(16)伸縮端的底面開設有旋轉槽(19)，所述螺紋套(18)與所述旋轉槽(19)的內部螺紋連接。

技術總結
本技術涉及紙箱裁切的領域，公開了一種包裝紙箱裁切裝置，包括裁切臺，裁切臺的后端壁面開設有兩個滑動槽，滑動槽內壁面的一側固定有驅動電機，驅動電機的輸出端固定有絲桿，絲桿的壁面滑動設置有滑塊，滑塊的前端固定有導向板，導向板的一側壁面開設有固定槽，固定槽內壁面的前后兩側分別開設有兩個滑槽，兩個滑槽之間滑動設置有固定板。在本技術中，紙板在裁切過程中，紙板受到兩個固定板的壓力和紙板與裁切臺的摩擦力，紙板不會出現前后偏移的情況，也不會出現因為受到兩個導向板的阻力而向上彎曲的現象，從而確保了紙板裁切位置的精準，也不會出現裁切誤差的情況。

技術研發人員：朱震
受保護的技術使用者：潁上縣新浩紙箱包裝有限公司
技術研發日：20240712
技術公布日：2025/4/24
