本實用新型涉及一種具有卷曲校正功能的打印裝置。

背景技術：

票據、收據打印裝置通常使用紙卷作為打印介質。由于紙張纏繞在紙卷的芯軸上，因此紙張展開后會有一定的彎曲，尤其當紙卷上剩余的紙張不多(即小紙卷)時，紙張彎曲的曲率會更大。在打印過程中紙張卷曲容易引起紙張卡塞在輸送通道中，而且在完成打印、紙卷被切斷后出紙時，卷曲的紙張在出紙口無法整齊的碼放，影響用戶使用。

相關技術提供了一種消除紙張卷曲的解決方案，如圖1所示，卷曲校正機構30＇包括一個硬質軸36＇，在硬質軸36＇外面設置有變形輥34＇，硬質軸36＇與惰輪32＇相切設置，其中，變形輥34＇的材料為可變形材料，這樣，變形輥34＇的與惰輪32＇相切的部分受到惰輪32＇的擠壓力形成一個凹坑。當硬質軸36＇轉動，帶動卷曲的紙張經過凹坑處時，紙張在惰輪32＇的兩邊分別產生與卷曲方向相反的變形，從而卷曲得以校正。

上述卷曲校正機構的校正效果完全依賴變形輥34＇的變形程度。因此，相關技術中的紙張卷曲校正結構對于變形輥34＇的材料要求較高，相應地，也提高了制造成本。

技術實現要素：

本實用新型的目的在于提供一種結構簡單、成本低的具有卷曲校正功能的打印裝置。

本實用新型提供一種具有卷曲校正功能的打印裝置，包括紙卷支撐機構和打印機構，還包括卷曲校正機構，所述卷曲校正機構位于所述紙卷支撐機構與所述打印機構之間，所述卷曲校正機構包括呈三角形分布的用于支撐紙張產生與紙張卷曲方向相反的卷曲的第一輥、第二輥，以及第三輥，其中，所述第二輥位于所述第一輥和所述第三輥之間。

優選地，當紙張向上彎曲時，沿豎直方向，所述第二輥高于所述第一輥和所述第三輥。

優選地，當紙張向下彎曲時，沿豎直方向，所述第二輥低于所述第一輥和所述第三輥。

優選地，所述卷曲校正機構還包括與所述第一輥相切配合的第一輔助輥。

優選地，所述卷曲校正機構還包括與所述第三輥相切配合的第二輔助輥。

優選地，所述打印機構包括打印頭和打印膠輥，所述打印頭與所述打印膠輥相切配合。

優選地，所述紙卷支撐機構包括用于支撐紙卷的芯筒的支撐軸。

優選地，還包括切紙機構，沿紙張輸送方向，所述切紙機構位于所述卷曲校正機構與所述打印機構之間，或者，所述切紙機構位于所述打印機構的下游。

優選地，所述切紙機構包括動刃和靜刃，以及動刃驅動件，其中，所述動刃與所述靜刃相對設置，所述動刃驅動件用于驅動所述動刃向所述靜刃移動。

本實用新型提供的具有卷曲校正功能的打印裝置包括沿紙張輸送方向依次設置的紙卷支撐機構、卷曲校正機構，以及打印機構，其中，卷曲校正機構包括呈三角形分布的用于支撐紙張產生與紙張卷曲方向相反的卷曲的第一輥、第二輥，以及第三輥，其中，第二輥位于第一輥和第三輥之間。紙張依次經過第一輥、第二輥，以及第三輥，當打印機構進行打印時，在卷曲校正機構的第二輥處的紙張受到指向下游側的第一力和指向上游側的第二力，第一力和第二力在第二輥處呈夾角設置，使紙張在第二輥處產生與紙張卷曲方向相反的卷曲變形，從而紙張的卷曲得以校正。與現有技術相比，本實用新型提供的打印裝置的卷曲校正機構結構簡單，因此降低了制造成本。

附圖說明

構成本申請的一部分的說明書附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

圖1是相關技術中的卷曲校正機構的結構示意圖；

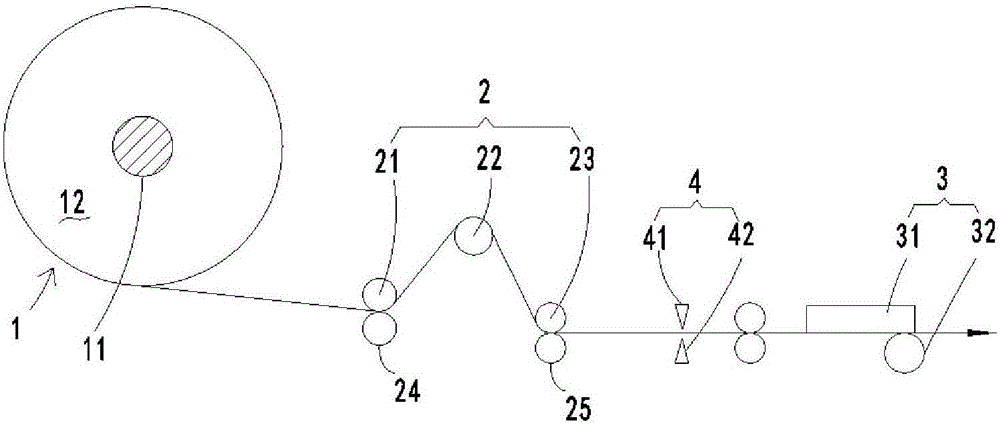

圖2是根據本實用新型一實施例的具有卷曲校正功能的打印裝置的結構示意圖；

圖3是根據本實用新型一實施例的具有卷曲校正功能的打印裝置的卷曲校正機構的工作原理示意圖。

標號說明：

1.紙卷支撐機構； 11.支撐軸；

2.卷曲校正機構；

23.第三輥； 24.第一輔助輥；

3.打印機構； 31.打印頭；

4.切紙機構； 41.動刃；

具體實施方式

需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本實用新型。

圖2是根據本實用新型一實施例的具有卷曲校正功能的打印裝置的結構示意圖。如圖2所示，沿紙張輸送方向，打印裝置包括紙卷支撐機構1、卷曲校正機構2、打印機構3，以及驅動機構(圖中未示出)。

紙卷支撐機構1用于支撐紙卷，紙卷支撐機構1包括支撐軸11，支撐軸11與紙卷12的芯筒插接，當紙卷12上的紙張被拉動使，紙卷12可以相對于支撐軸11滾動。

打印機構3用于在紙張上打印預先設定的打印內容。打印機構3可以是熱打印機構，也可以是針式、噴墨、激光等打印機構。本實施例中打印機構3是熱打印機構，包括打印頭31和打印膠輥32，打印頭31與打印膠輥32相切配合，打印膠輥32在驅動機構的驅動下旋轉，帶動紙張在打印頭31與打印膠輥32之間向打印機構3下游傳輸，同時，打印頭31在紙張上進行打印。

卷曲校正機構2位于紙卷支撐機構1與打印機構3之間。卷曲校正機構2包括沿紙張輸送方向依次排布的第一輥21、第二輥22，以及第三輥23，且三個輥呈三角形排布，以支撐紙張產生與紙張卷曲方向相反的卷曲，比如，當紙張向上彎曲時，沿豎直方向，第二輥22高于第一輥21和第三輥23；當紙張向下彎曲時，沿豎直方向，第二輥22低于第一輥21和第三輥23。本實施例中，紙張向上彎曲，沿豎直方向，第二輥22高于第一輥21和第三輥23。

圖3是根據本實用新型一實施例的具有卷曲校正功能的打印裝置的卷曲校正機構的工作原理示意圖。如圖2、圖3所示，支撐軸11支撐的紙卷12的紙張依次繞過第一輥21、第二輥22，以及第三輥23，當打印裝置進行打印時，驅動機構驅動打印膠輥32轉動，打印膠輥32驅動紙張移動，對紙張產生指向第二輥22下游側的第一力f1，被拉動的紙張要帶動紙卷相對于支撐軸11滾動，需要克服紙卷的轉動慣量，因此，支撐軸11上的紙卷對紙張產生指向第二輥22上游側的第二力f2，因此，紙張在第一力f1和第二力f2作用下在第二輥22處產生與紙張卷曲方向相反的卷曲，抵消了紙張卷曲，達到紙張卷曲校正目的。

進一步地，卷曲校正機構2還包括第一輔助輥24，第一輔助輥24以一定的壓力與第一輥21相切配合，將紙張夾持在兩者之間，這樣即使在紙卷12上的紙張消耗所剩無幾，紙卷重量變輕，紙卷的轉動慣量變小的情況下，由于第一輔助輥24與第一輥24之間以一定的壓力配合，仍可以在第二輥22處保持指向上游側的第二力f2足夠大，能夠在第二輥23處產生彎曲變形，從而保證了在打印過程中打印紙張始終保持平展狀態。另外，紙張經過相切配合的第一輔助輥24與第一輥21之間，第一輔助輥24與第一輥21對紙張進行碾壓展平，進一步增強了卷曲校正功能。

進一步地，卷曲校正機構2還包括第二輔助輥25，第二輔助輥25與第三輥23相切配合，且與驅動機構傳動連接，在驅動機構的驅動下可繞自身軸線轉動，對紙張產生指向下游側的力，即增大了作用在紙張上的指向卷曲校正機構2下游的第一力f1，從而保證紙張在第二輥22處產生變形。另外，紙張經過相切配合的第二輔助輥25與第三輥23之間，第二輔助輥25與第三輥23對紙張進行碾壓展平，進一步增強了卷曲校正功能。

進一步地，打印裝置還包括切紙機構4，沿紙張輸送方向，切紙機構4可以位于卷曲校正機構2與打印機構3之間，也可以位于打印機構3的下游，本實施例中，切紙機構4位于卷曲校正機構2和打印機構3之間，切紙機構4包括動刃41和靜刃42，以及動刃驅動件，其中動刃41與靜刃42相對設置，紙張由兩者之間穿過，動刃驅動件驅動動刃41向靜刃42移動，將紙張切斷，完成切紙動作。

本實用新型提供的具有卷曲校正功能的打印裝置包括沿紙張輸送方向依次設置的紙卷支撐機構、卷曲校正機構，以及打印機構，其中，卷曲校正機構包括呈三角形分布的第一輥、第二輥，以及第三輥，以支撐紙張產生與紙張卷曲方向相反的卷曲。紙張依次經過第一輥、第二輥，以及第三輥，當打印機構進行打印時，在卷曲校正機構的第二輥處的紙張受到指向下游側的第一力和指向上游側的第二力，第一力和第二力在第二輥處呈夾角設置，使紙張在第二輥處產生與紙卷卷曲方向相反的卷曲變形，從而紙張的卷曲得以校正。與現有技術相比，本實用新型提供的打印裝置的卷曲校正機構結構簡單，因此降低了制造成本。
