本實用新型涉及紡織印花領域，具體地說，尤其是一種涂料印花設備。

背景技術：

隨著生活質量的提高，人們對使用的服裝等紡織品要求越來越高?，F有的涂料印花設備中，多采用人工進行配料和網版刮料，從而導致其工作效率低，而在網版刮料過程中容易出現人為的偏差，影響面料的質量。

技術實現要素：

本實用新型針對上述的情況，提供一種涂料印花設備，通過該涂料印花設備，可自動配置涂料、自動噴料刮料，網版可防止發生移位，提高印花效率。

本實用新型的技術方案是這樣實現的：

一種涂料印花設備，包括機架、所述的機架上方一側設有涂料混合器，該機架內設有刮料裝置、壓版裝置和網版，所述的網版下方設有膠墊工作臺，所述的涂料混合器內上方設有多個存罐，多個所述的存罐分別與相對應的計重漏斗連接，該計重漏斗下方與離心機連接，所述的離心機底端與涂料箱連接；

所述的刮料裝置包括支撐架、導向桿和刮刀主體，所述的支撐架上架設有導向桿，所述的刮料裝置架設在導向桿下端，該刮料裝置內設有氣缸，所述的氣缸下端設有安裝塊，該安裝塊下方設有對應的兩個刮刀，兩個所述的刮刀之間設有噴料器；

所述的壓版裝置包括液壓缸，所述的液壓缸下端與壓版桿連接，所述的壓版桿呈″X″型，該壓版桿四端設有壓版爪，該壓版爪設置在支撐架的外側。

上述的一種涂料印花設備中，所述的導向桿通過滾輪與支撐架連接，該支撐架上設有滾珠，所述的滾珠設置在滾輪兩側。

上述的一種涂料印花設備中，所述的刮刀主體為中空，所述的安裝塊為中空，該安裝塊上端通過噴料管與刮刀主體連接。

本實用新型的有益效果為：本實用新型的印花設備中，可通過涂料混合器自動配置涂料，印花時通過壓版裝置壓網版，可防止網版移位出現偏差，通過噴料器自動噴料，與刮刀裝置相配合進行網版印花，提高印花效率。

附圖說明

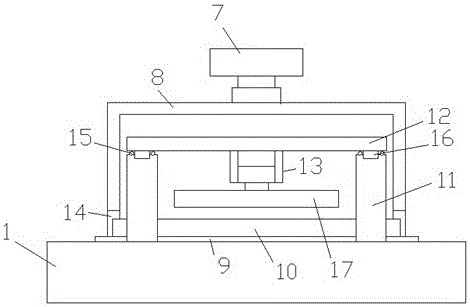

圖1是本發明的結構示意圖。

圖2是本發明的壓版裝置結構示意圖。

圖3是本發明的刮料裝置結構示意圖。

圖4是本發明的壓版桿結構示意圖。

具體實施方式

下面通過實施例子進一步闡述本實用新型的突出優點和顯著特點，但本實用新型并不局限于實施例子。

一種涂料印花工藝，先為該涂料印花工藝配制相關涂料，所述的涂料通過以下成分的質量份數配制：粘合劑：16-20份，負離子添加劑：10-30份，柔軟劑： 5-10份、增稠劑：4-7份、感溫變色涂料：9-20份、水：40-70份，通過將以上成分混合攪拌，攪拌過程中，溫度不高于70℃，最適宜控制在63℃；所述的感溫變色涂料由聯乙炔類感溫變色材料和顏料混合而成。

涂料配制完后，先通過浸染法對坯布進行底色的染色處理，其中浸染溫度為55℃，浸染時間為45-60min；浸染后的坯布先通過水洗干凈進入烘干機烘干；同時，開始制作印花網版。

其中所述的制作印花網版步驟包括：(1)、根據坯布尺寸制定網布尺寸，然后進行拉網，所述的拉網的張力為30-34N/cm，網點直徑為160-200μm，拉網完成后固定網邊，將固定后的網布清洗，然后烘干為下一步做準備；(2)、為烘干后的網版上感光膠，所述的感光膠在網布兩面分別至少涂刮4層，每一層均涂刮均勻，涂刮感光膠后將其放進烘干機內烘干，烘干時間為30min，溫度為80℃；(3)、定好圖案的黑白稿，將黑白稿放上涂刮有感光膠的網版后，在真空密封的環境下通過紫外光照射感光，照射時間為30-45min；(4)、將感光后的網版進行反復沖洗，然后烘干，其烘干溫度為80℃。

網版制作完畢后，即可開始對染有底色的坯布進行圖案印花，印花完后，將印花后的坯布進行汽蒸，所述的汽蒸采用飽和高溫蒸汽，該蒸汽溫度為110-130℃，汽蒸時間為25-30秒；汽蒸后，將坯布通過熱風烘干，最后，烘干后的坯布通過冷水至少反復沖洗3次，烘干后抽樣檢驗。

一種印花設備，包括機架1，所述的機架1上方一側設有涂料混合器2，該機架1內設有刮料裝置13、壓版裝置和網版10，其特征在于，所述的網版10下方設有膠墊工作臺9，所述的涂料混合器2內上方設有多個存罐3，多個所述 的存罐3分別與相對應的計重漏斗4連接，該計重漏斗4下方與離心機5連接，所述的離心機5底端與涂料箱6連接；

所述的刮料裝置13包括支撐架11、導向桿12和刮刀主體22，所述的支撐架11上架設有導向桿12，所述的刮料裝置13架設在導向桿12下端，該刮料裝置13內設有氣缸18，所述的氣缸18下端設有安裝塊20，該安裝塊20下方設有對應的兩個刮刀17，兩個所述的刮刀17之間設有噴料器19；

所述的壓版裝置包括液壓缸7，所述的液壓缸7下端與壓版桿8連接，所述的壓版桿8呈″X″型，該壓版桿8四端設有壓版爪14，該壓版爪14設置在支撐架11的外側。

所述的導向桿12通過滾輪16與支撐架11連接，該支撐架11上設有滾珠15，所述的滾珠15設置在滾輪16兩側，所述的刮刀主體22為中空，所述的安裝塊20為中空，該安裝塊20上端通過噴料管21與刮刀主體22連接。

通過該涂料印花工藝，可制備附著力強的感溫涂料，而且該涂料可釋放負離子，利于健康；底色染色后再印花，可增強坯布的色彩，而且不易掉色；印花網版不易堵塞，提高印花效率。
