本實用新型涉及一種油墨柔印用儀器設備，尤其涉及一種柔印展色打樣儀的改良結構，屬于油墨柔印用機械設備技術領域。

背景技術：

在印刷專色油墨之前，需要核對所調配的油墨顏色是否與目標的色彩、明暗、質感、清晰度以及逼真程度等一致或足夠近似，以確保印張最大程度的接近印樣，使不同批次印刷品的一致程度盡可能的接近。如果利用印刷機印制所調配的油墨后與目標樣張核對，會造成承印物、油墨和時間的較大浪費，所以需要一種簡單易用的設備，將調配的油墨均勻的、厚度可控的涂布在承印物上，用于展示專色油墨進行顏色打樣，現有技術中出現的柔印展色打樣儀可實現上述功能。

現有技術中柔印展色打樣儀通常主要包括刮刀、網紋輥、柔版輥和承印物輥，電機帶動柔版輥轉動，通過柔版輥和承印物輥齒輪組之間的嚙合作用帶動承印物輥轉動，通過柔版輥和網紋輥齒輪組之間的嚙合作用帶動網紋輥轉動，網紋輥的轉動使刮刀上的油墨涂布于網紋輥上，通過網紋輥與柔版輥之間的滾動接觸將油墨轉移至柔版輥上的柔版上，通過柔版輥與承印物輥之間的滾動接觸將柔版上的油墨圖形轉移至承印物上，形成印制好的承印物。但上述結構的柔印展色打樣儀仍存在下述問題：網紋輥與柔版輥之間、柔版輥和承印物輥之間始終處于相互接觸的狀態，因此當打樣儀啟動后，油墨很快會轉印到承印物上，但在實際打樣時，油墨從刮刀到網紋輥、從網紋輥到柔版輥上時，可能會出現油墨厚度不均勻的情況，因此需要先觀察并調整好轉移至柔版輥上的油墨厚度以后，再繼續將其轉印到承印物，但目前的展色打樣儀尚且不能做到這樣，因此不能真正實現將油墨均勻的、厚度可控的涂布在承印物上。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種柔印展色打樣儀的改良結構，該改良結構能夠按照需要自由的使柔版輥和承印物輥之間結合與分離，從而使油墨均勻可控的涂布在承印物上。

本實用新型的技術方案是：

一種柔印展色打樣儀的改良結構，包括底座和固設于底座上的機架，所述底座上定位安裝有驅動電機，所述機架上定位設有網紋輥、貼柔版輥、貼承印物輥和刮刀，設有一超越離合器，該超越離合器包括撥爪機構、主動側外圈和被動側內圈，所述主動側外圈上固定套設有外圈齒輪，該外圈齒輪與固定套設于驅動電機輸出軸上的輸出齒輪相嚙合；所述被動側內圈定位于貼柔版輥中心軸的一端，貼柔版輥中心軸的另一端固定有一貼柔版輥同步齒輪；所述貼承印物輥中心軸延長桿上固定套設有一貼承印物輥同步齒輪，該貼承印物輥同步齒輪與所述貼柔版輥同步齒輪相嚙合；所述網紋輥中心軸延長桿上固定套設有一網紋輥同步齒輪，該網紋輥同步齒輪與所述外圈齒輪相嚙合；所述撥爪機構能夠控制主動側外圈和被動側內圈的接合與分離。

其進一步的技術方案是：

所述超越離合器為帶撥爪的滾柱式超越離合器。

所述刮刀的刀口面貼合于網紋輥的輥面上。

所述貼柔版輥的輥面分別與貼承印物輥的輥面和網紋輥的輥面相接觸。

借由上述方案，本實用新型至少具有以下優點：該改良結構在驅動電機的輸出轉軸與貼柔版輥的中心轉軸之間增設了一超越離合器，驅動電機的輸出轉軸通過固定在超越離合器主動側外圈上的外圈齒輪帶動與其嚙合的網紋輥同步齒輪轉動，從而使電機輸出轉軸與網紋輥同步轉動，而貼柔版輥同步齒輪與超越離合器被動側內圈定位連接通并與貼承印物輥同步齒輪嚙合，貼柔版輥與貼承印物輥同步轉動，通過超越離合器的撥爪機構作用，該改良結構能夠按照需要自由的使柔版輥和承印物輥之間結合與分離，從而使油墨均勻可控的涂布在承印物上。

附圖說明

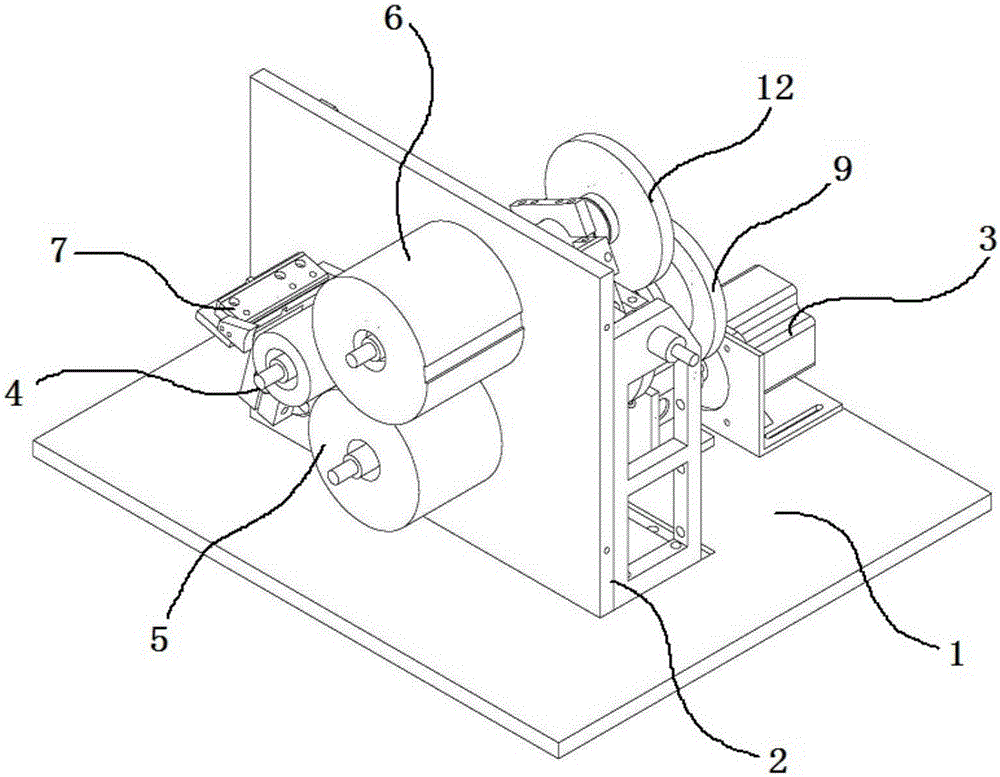

圖1是本實用新型的正面立體結構示意圖；

圖2是本實用新型的背面立體結構示意圖；

圖3是本實用新型的正面視圖；

圖4是本實用新型的右視圖；

其中：

1-底座； 2-機架；

3-驅動電機； 4-網紋輥；

5-貼柔版輥； 6-貼承印物輥；

7-刮刀； 8-超越離合器；

801-撥爪機構的； 802-主動側外圈；

803-被動側內圈； 9-外圈齒輪；

10-輸出齒輪； 11-貼柔版輥同步齒輪；

12-貼承印物輥同步齒輪； 13-網紋輥同步齒輪。

具體實施方式

為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述，以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

一種柔印展色打樣儀的改良結構，包括底座1和固設于底座上的機架2，底座1上定位安裝有一個驅動電機3，以使用方向?yàn)榛A(chǔ)，機架2的正面上定位間隔設有網紋輥4、貼柔版輥5、貼承印物輥6和刮刀7，該刮刀7的刀口面貼合于網紋輥4的輥面上，貼柔版輥5的輥面分別與網紋輥4的輥面和貼承印物輥6的輥面相接觸，但貼承印物輥6的輥面與網紋輥4的輥面之間并不接觸。

在機架2的背面設有一超越離合器8，該超越離合器優選為帶撥爪的滾柱式超越離合器，其包括撥爪機構801、主動側外圈802和被動側內圈803。上述主動側外圈802上固定套設有外圈齒輪9，該外圈齒輪9與固定套設于驅動電機3輸出軸上的輸出齒輪10相嚙合；被動側內圈803定位于貼柔版輥5中心軸一端，貼柔版輥5中心軸的另一端固定有一貼柔版輥同步齒輪11；貼承印物輥6中心軸延長桿上固定套設有一貼承印物輥同步齒輪12，該貼承印物輥同步齒輪12與貼柔版輥同步齒輪11相嚙合；網紋輥4中心軸延長桿上固定套設有一網紋輥同步齒輪13，該網紋輥同步齒輪13與外圈齒輪9相嚙合；撥爪機構801能夠控制主動側外圈和被動側內圈的接合與分離。

該柔印展色打樣儀的改良結構的工作過程：

啟動打樣儀，驅動電機3啟動并通過驅動電機輸出軸上的輸出齒輪10與外圈齒輪9之間的嚙合作用帶動外圈齒輪9轉動，由于外圈齒輪9與網紋輥同步齒輪13嚙合，因此帶動網紋輥4轉動，使油墨從刮刀7上轉移至網紋輥4上。

當不需要調整刮刀刮至網紋輥4上的油墨的厚度及其他狀態時，超級離合器8處于接合狀態，其主動側外圈和被動側內圈以同向同轉速的狀態進行傳動，使得處于被動側內圈中的貼柔版輥5中心軸延長桿同步轉動，使貼柔版輥轉動，貼柔版輥上貼合有需要印制的柔版圖案并與網紋輥相接觸，因此油墨從網紋輥上轉移至貼柔版輥的柔版上。柔版輥的轉動帶動位于貼柔版輥5中心軸延長桿上的貼柔版輥同步齒輪11轉動，從而帶動與貼柔版輥同步齒輪11嚙合的貼承印物輥同步齒輪12轉動，使得貼承印物輥6轉動，貼承印物輥上沿輥面貼合有承印物，同時由于貼承印物輥與貼柔版輥相接觸，因此帶了油墨的圖案從柔版上在轉動過程中轉印到了承印物上，完成柔版轉印過程。

當刮刀7刮至網紋輥上的油墨出現厚度不均勻等情況需要調整刮刀角度或油墨用量等時，啟動超越離合器的撥爪機構，由撥爪機構控制主動側外圈和被動側內圈的分離，當擋塊擋住撥爪時，被動側內圈停止轉動，而主動側外圈仍繼續轉動，此時貼柔版輥和貼承印物輥均不再轉動，而由于網紋輥同步齒輪13仍然與外圈齒輪9相嚙合，因此網紋輥繼續轉動，可通過調整刮刀角度、油墨用量等來調整油墨厚度、顏色狀態等。

以上所述僅是本實用新型的優選實施方式，并不用于限制本實用新型，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。
