本發明涉及印花的領域，尤其涉及一種印花液壓傳動機。

背景技術：

傳統的印刷方式無法根據圖片做到所有顏色的過渡，所以制作效果出現顏色界限分明的現象，很難根據畫面本身而體現顏色過渡。但是很多產品都需要印刷商標、標識類等高精度、高復雜度的圖案，禮品、工藝品行業應用就更加廣泛，數碼紡織打印機能滿足需求，充分體現出強大的市場潛力，突破了絲網印刷，熱轉印等印刷方式帶來的瓶頸。

數碼紡織打印機不再沿用傳統的印刷模式，它與技術含量較高的電腦合成以及自控技術進行了更好的有機結合，可以非常精確的對準需印刷的區域和位置，避免了手工印刷所遇到的位置偏移的問題。由于它是一次性進行多色印刷，也不會存在套色對位的問題。

就目前印刷行業來講，紡織打印機在打印梭織和針織彈性面料時，仍然在紡織面料打印輸送的過程中產生變形拉伸以及走偏現象，這會導致整體過渡色彩的混亂，影響打印的視覺效果。

技術實現要素：

本發明主要解決的技術問題是提供一種印花液壓傳動機，以解決紡織物印花輸送過程中產生的變形拉伸以及走偏的難題，利用主控閥和節流閥控制印花導帶，從而進行壓緊和調節張緊紡織物的力度，提高生產效率和產量。

為解決上述技術問題，本發明采用的一個技術方案是：提供了一種印花液壓傳動機，包括機座、主動輪、從動輪、印花導帶、活塞、油缸、主控閥以及節流閥，所述的主動輪和從動輪分別設置在機座左右兩端的上方，所述的印花導帶繞裝在主動輪和從動輪之間，所述的活塞通過油缸設置在機座的上端并位于印花導帶的一側邊，所述的主控閥和節流閥分別與活塞相連接。

在本發明一個較佳實施例中，所述的主控閥采用三位四道主控閥。

在本發明一個較佳實施例中，所述的節流閥采用單向行程節控閥。

在本發明一個較佳實施例中，所述的印花液壓傳動機還包括定位擋塊，所述的定位擋塊設置在活塞上并位于油缸的后端。

在本發明一個較佳實施例中，所述的印花液壓傳動機還包括導帶夾持器，所述的導帶夾持器設置在油缸上端并與印花導帶相接觸。

在本發明一個較佳實施例中，所述的油缸采用液壓油缸。

本發明的有益效果是：本發明的一種印花液壓傳動機，以解決紡織物印花輸送過程中產生的變形拉伸以及走偏的難題，利用主控閥和節流閥控制印花導帶，從而進行壓緊和調節張緊紡織物的力度，提高生產效率和產量。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

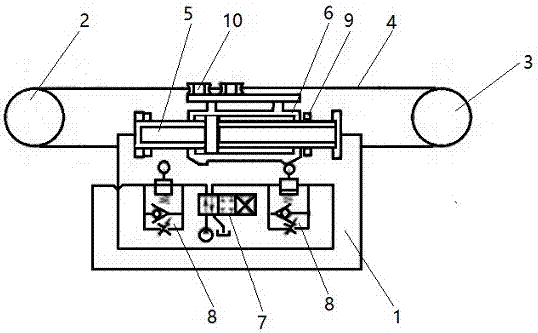

圖1是本發明一種印花液壓傳動機的一較佳實施例的結構示意圖；

附圖中的標記為：1、機座，2、主動輪，3、從動輪，4、印花導帶，5、活塞，6、油缸，7、主控閥，8、節流閥，9、定位擋塊，10、導帶夾持器。

具體實施方式

下面將對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本發明的一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

如圖1所示，本發明實施例包括：

一種印花液壓傳動機，包括機座1、主動輪2、從動輪3、印花導帶4、活塞5、油缸6、主控閥7以及節流閥8，所述的主動輪2和從動輪3分別設置在機座1左右兩端的上方，所述的印花導帶4繞裝在主動輪2和從動輪3之間，所述的活塞5通過油缸6設置在機座1的上端并位于印花導帶4的一側邊，所述的主控閥7和節流閥8分別與活塞5相連接。其中，所述的油缸6采用液壓油缸。

上述中，所述的主控閥7采用三位四道主控閥；所述的節流閥8采用單向行程節控閥，利用主控閥7和節流閥8控制印花導帶，從而進行壓緊和調節張緊紡織物的力度。

進一步的，所述的印花液壓傳動機還包括定位擋塊9，所述的定位擋塊9設置在活塞5上并位于油缸6的后端。

再進一步的，所述的印花液壓傳動機還包括導帶夾持器10，所述的導帶夾持器10設置在油缸6上端并與印花導帶4相接觸，使得印花導帶4定位更精準，防止走偏。

綜上所述，本發明的一種印花液壓傳動機，以解決紡織物印花輸送過程中產生的變形拉伸以及走偏的難題，利用主控閥和節流閥控制印花導帶，從而進行壓緊和調節張緊紡織物的力度，提高生產效率和產量。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本發明的專利保護范圍內。

技術特征：

技術總結
本發明一種印花液壓傳動機，包括機座、主動輪、從動輪、印花導帶、活塞、油缸、主控閥以及節流閥，所述的主動輪和從動輪分別設置在機座左右兩端的上方，所述的印花導帶繞裝在主動輪和從動輪之間，所述的活塞通過油缸設置在機座的上端并位于印花導帶的一側邊，所述的主控閥和節流閥分別與活塞相連接。通過上述，本發明的印花液壓傳動機，以解決紡織物印花輸送過程中產生的變形拉伸以及走偏的難題，利用主控閥和節流閥控制印花導帶，從而進行壓緊和調節張緊紡織物的力度，提高生產效率和產量。
