本技術涉及印刷設備，具體涉及一種柔版印刷用油墨干燥裝置。

背景技術：

1、柔版印刷是一種流行的方法，通過使用安裝在快速旋轉滾筒上的柔性印刷板將墨水轉移到紙張或薄膜材料上，快速印刷大量標簽；在印刷之后，需要等待油墨完全干透才方可進行收集，進行后續工序操作；若是未能完全干燥就收集，就會導致印刷圖案刮花；而等待其干透的時間較長，導致印刷效率低下。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便的柔版印刷用油墨干燥裝置，能夠快速的對印刷過的材料進行烘干操作，使印刷的油墨快速干透，避免出現收卷時油墨未干透的現象。

2、為實現上述目的，本實用新型采用的技術方案是：它包含烘干支架，所述的烘干支架設置于操作基架上，且烘干支架設置于印刷支架與收卷支架之間；

3、它還包含：

4、倒u形支架，所述的倒u形支架設置于烘干支架的內部，且倒u形支架的內部設置有風管，風管的底部等間距分布設置有數個吹風嘴；

5、直角管，所述的直角管設置于倒u形支架內，且直角管中的垂直端插設于風管內，直角管的水平端的后側設置有伸縮管，伸縮管的后側設置有導風管，導風管穿過倒u形支架的后側垂直端后，與外部風機連接；

6、凸臺，所述的凸臺固定于倒u形支架上；

7、驅動電機，所述的驅動電機固定設置于烘干支架的前側垂直端的側壁上，驅動電機與外部電源連接；驅動電機的輸出端穿過烘干支架的垂直端后，設置有絲桿，且絲桿的后端通過軸承旋接設置于烘干支架的后側垂直端內，且絲桿通過螺紋旋接穿設于凸臺內，凸臺的上側與烘干支架的內頂面接觸設置；

8、通過上述技術方案設計，帶動風管進行移動，使吹風嘴前后移動對印刷材料進行吹風，使油墨風干。

9、作為本實用新型的進一步改進，所述的風管上套設有加熱棒，加熱棒與外部電源連接；

10、通過上述技術方案設計，對風管內部的風進行加溫，使吹出的風。

11、作為本實用新型的進一步改進，所述的烘干支架的內部左右相對設置有支條，左右兩個支條之間設置有加熱塊，且加熱塊的上表面與支條的上表面相齊平設置；加熱塊內設置有加熱絲，加熱絲與外部電源連接；

12、通過上述技術方案設計，對印刷材料進行烘干。

13、作為本實用新型的進一步改進，所述的加熱塊的上側設置有散熱孔；

14、通過上述技術方案設計，加速加熱絲的散熱。

15、作為本實用新型的進一步改進，所述的加熱塊的左右兩側分別等間距分布設置有數個卡架，卡架中的水平端接觸設置于支條的底部，卡架中的垂直端接觸設置于支條的外側；支條的底部等間距分布設置有數個插柱，且插柱插設于卡架的水平端內，插柱的底部設置有螺紋桿，螺紋桿上通過螺紋旋接套設有限位環；

16、通過上述技術方案設計，對加熱塊進行安裝限位。

17、本實用新型的工作原理：印刷材料印刷之后，經由烘干支架后，再進入收卷支架內部進行收卷；上述印刷材料經由烘干支架內時，外部風機的風通過導風管后，從直角管流向風管內，加熱棒對風管加熱，使進入至風管內的風具有一定的熱量，加熱過后的風從吹風嘴向下吹在印刷材料上；啟動驅動電機，使絲桿轉動，對凸臺進行驅動，帶動吹風嘴進行移動，增加對印刷材料的吹動范圍，使印刷材料上的印刷圖案吹干；在印刷材料的下側設置有加熱塊，加熱塊對流動的印刷材料進行支撐的同時還對印刷材料進行烘干；加熱塊從下往上插在兩個支條之間，并通過卡架與支條相卡，通過限位環進行鎖緊。

18、采用上述結構后，本實用新型有益效果為：

19、1、通過對倒u形支架進行驅動，使吹風嘴對印刷材料進行往復移動吹風，使印刷材料上的油墨風干；

20、2、在印刷材料的下側增加的加熱塊不僅僅起到支撐的作用，還對印刷材料進行烘干，加速了油墨的烘干速度。

技術特征：

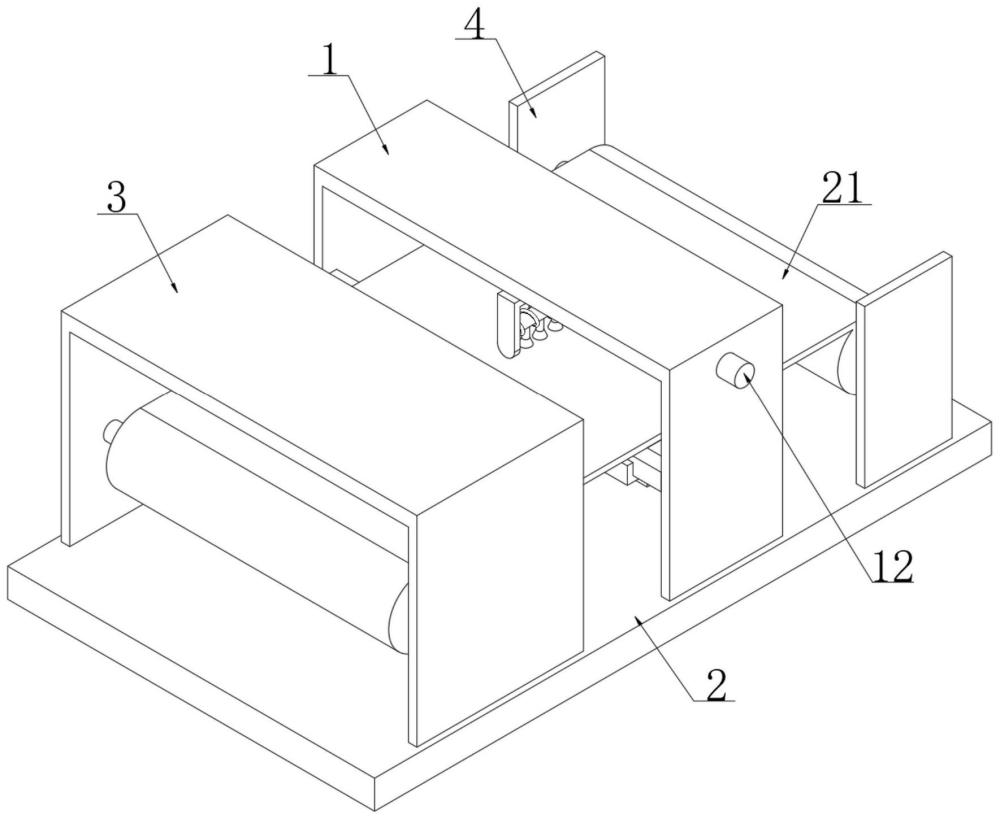

1.一種柔版印刷用油墨干燥裝置，它包含烘干支架(1)，所述的烘干支架(1)設置于操作基架(2)上，且烘干支架(1)設置于印刷支架(3)與收卷支架(4)之間；

2.根據權利要求1所述的一種柔版印刷用油墨干燥裝置，其特征在于：所述的風管(6)上套設有加熱棒(14)，加熱棒(14)與外部電源連接。

3.根據權利要求1所述的一種柔版印刷用油墨干燥裝置，其特征在于：所述的烘干支架(1)的內部左右相對設置有支條(15)，左右兩個支條(15)之間設置有加熱塊(16)，且加熱塊(16)的上表面與支條(15)的上表面相齊平設置；加熱塊(16)內設置有加熱絲，加熱絲與外部電源連接。

4.根據權利要求3所述的一種柔版印刷用油墨干燥裝置，其特征在于：所述的加熱塊(16)的上側設置有散熱孔(16-1)。

5.根據權利要求4所述的一種柔版印刷用油墨干燥裝置，其特征在于：所述的加熱塊(16)的左右兩側分別等間距分布設置有數個卡架(17)，卡架(17)中的水平端接觸設置于支條(15)的底部，卡架(17)中的垂直端接觸設置于支條(15)的外側；支條(15)的底部等間距分布設置有數個插柱(18)，且插柱(18)插設于卡架(17)的水平端內，插柱(18)的底部設置有螺紋桿(19)，螺紋桿(19)上通過螺紋旋接套設有限位環(20)。

技術總結
一種柔版印刷用油墨干燥裝置，本技術涉及印刷設備技術領域；倒U形支架設置于烘干支架的內部，且倒U形支架的內部設置有風管，風管的底部等間距分布設置有數個吹風嘴；直角管設置于倒U形支架內，且直角管中的垂直端插設于插設于風管內，直角管的水平端的后側設置有伸縮管，伸縮管的后側設置有導風管，導風管穿過倒U形支架的后側垂直端后，與外部風機連接；凸臺固定于倒U形支架上；驅動電機固定設置于烘干支架的前側垂直端的側壁上；驅動電機的輸出端穿過烘干支架的垂直端后，設置有絲桿，且絲桿通過螺紋旋接穿設于凸臺內；能夠快速的對印刷過的材料進行烘干操作，使印刷的油墨快速干透，避免出現收卷時油墨未干透的現象。

技術研發人員：丁賢濤,邱毓敏,皮新君,孫樹舉,李偉
受保護的技術使用者：天津藝虹智能包裝科技股份有限公司
技術研發日：20240528
技術公布日：2025/3/20
