本技術涉及一種印刷部件，具體涉及一種紙鋁塑印刷裝置。

背景技術：

1、鋁塑是一種集各種包裝優點于一身的包裝產品，能夠做到成本較低，印刷精美，同時鋁塑制成的外表面的印刷紙可以做到防靜電，防紫外線，防潮隔氧遮光，耐寒耐油耐高溫，保鮮隔氧易封性強，可以使用到很多使用場所里面，依靠鋁塑讓印刷紙的作用進一步的提升。

2、現有技術中：cn202221458549.1一種鋁塑板覆膜裝置，本實用新型涉及鋁塑板技術領域，具體為一種鋁塑板覆膜裝置，包括框板和位于框板內部安裝的輸送本體，以及框板上方安裝的覆膜本體，所述框板的內壁固定有兩個軸承，兩個軸承內部之間連接有絲桿，絲桿的外部連接有螺母，螺母外部設置的刀片。該鋁塑板覆膜裝置，能夠自動對覆膜好的鋁塑板進行切割分離，同時限位組件能夠?qū)β菽傅囊苿?dòng)起到限位作用，從而避免刀片發生撞刀的情況，并且提高了工作的效率和操作的安全性，能夠不需要人工進行接料，覆膜好的鋁塑板重量會通過彈力組件的作用向下移動，從而能夠使鋁塑板一層一層重疊好。

3、現有技術處當重疊到一定位置后，在通過外部工具進行集中移動移除，從而降低了工作人員的勞動量，同時提供了便利，但是現有技術處的印刷裝置存在不能夠進行印刷模具更換的問題。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種紙鋁塑印刷裝置。

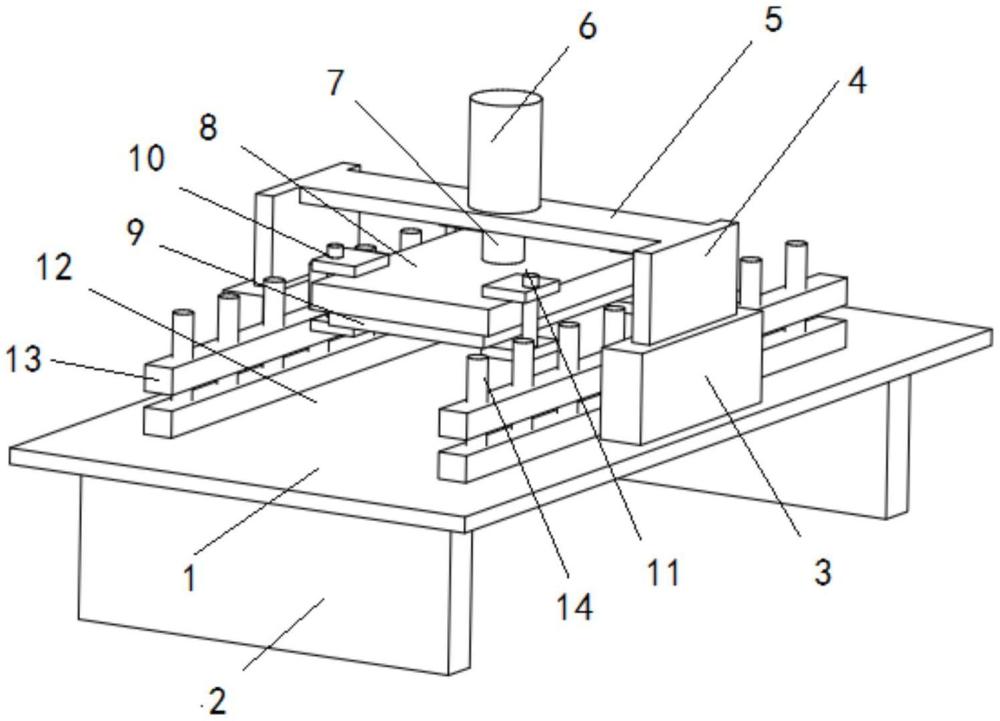

2、本實用新型采用如下技術方案實現：一種紙鋁塑印刷裝置，包括底部平臺和印刷模具，在所述的底部平臺上設置有底部支撐架，所述的底部支撐架和底部平臺之間焊接固定，在所述的底部平臺上設置有側邊凸臺，在所述的側邊凸臺上設置有安裝槽，在所述的安裝槽內插入側邊桿，在所述的側邊桿上設置有頂部裝配平臺，所述的頂部裝配平臺上設置有驅動部件，所述的驅動部件為驅動氣缸，在所述的驅動氣缸上設置有裝配桿，在所述的裝配桿上設置有印刷板，所述的印刷板上設置有印刷模具。

3、所述的印刷板上設置有凹槽，在所述的凹槽內嵌入有印刷模具，所述的印刷模具和印刷板之間設置有鎖緊部件。

4、所述的鎖緊部件為鎖緊卡子，所述的鎖緊卡子上設置有卡板，在卡板上設置有裝配孔，在所述的裝配孔內設置有裝配螺栓。

5、所述的印刷模具上設置有印刷紋路，所述的底部平臺上設置有印刷平臺，在所述的印刷平臺上設置有鋁塑片。

6、相比現有技術，本實用新型在進行鋁塑進行印刷的時候，可以將需要印刷的鋁塑片放置在印刷平臺上，然后利用印刷模具上的紋路對于鋁塑進行印刷，印刷的時候需要進行更換樣式的時候，只需要卸下鎖緊卡子，就能夠進行更換印刷模具，使得印刷裝置可以在不同印刷樣式之間進行調整，滿足了不同印刷紋路的需要。

技術特征：

1.一種紙鋁塑印刷裝置，包括底部平臺和印刷模具，在所述的底部平臺上設置有底部支撐架，所述的底部支撐架和底部平臺之間焊接固定，在所述的底部平臺上設置有側邊凸臺，在所述的側邊凸臺上設置有安裝槽，在所述的安裝槽內插入側邊桿，在所述的側邊桿上設置有頂部裝配平臺，其特征在于：所述的頂部裝配平臺上設置有驅動部件，所述的驅動部件為驅動氣缸，在所述的驅動氣缸上設置有裝配桿，在所述的裝配桿上設置有印刷板，所述的印刷板上設置有印刷模具。

2.根據權利要求1所述的一種紙鋁塑印刷裝置，其特征在于：所述的印刷板上設置有凹槽，在所述的凹槽內嵌入有印刷模具，所述的印刷模具和印刷板之間設置有鎖緊部件。

3.根據權利要求2所述的一種紙鋁塑印刷裝置，其特征在于：所述的鎖緊部件為鎖緊卡子，所述的鎖緊卡子上設置有卡板，在卡板上設置有裝配孔，在所述的裝配孔內設置有裝配螺栓。

4.根據權利要求1所述的一種紙鋁塑印刷裝置，其特征在于：所述的印刷模具上設置有印刷紋路，所述的底部平臺上設置有印刷平臺，在所述的印刷平臺上設置有鋁塑片。

技術總結
一種紙鋁塑印刷裝置，包括底部平臺和印刷模具，在所述的底部平臺上設置有底部支撐架，所述的底部支撐架和底部平臺之間焊接固定，在所述的底部支架上設置有側邊凸臺，在所述的側邊凸臺上設置有安裝槽，在所述的安裝槽內插入側邊桿，在進行鋁塑進行印刷的時候，可以將需要印刷的鋁塑片放置在印刷平臺上，然后利用印刷模具上的紋路對于鋁塑進行印刷，印刷的時候需要進行更換樣式的時候，只需要卸下鎖緊卡子，就能夠進行更換印刷模具。

技術研發人員：杭建,許鳳
受保護的技術使用者：巨鑫（江蘇）新材料包裝有限公司
技術研發日：20240625
技術公布日：2025/4/28
