本發明涉及液體噴射裝置。

背景技術：

1、通過噴嘴噴射液體的液體噴射裝置是已知的。液體噴射裝置能夠應用于噴射墨（液體）且允許墨附著至記錄介質（例如紙）的噴墨記錄型液體噴射裝置（記錄裝置）。液體噴射裝置的一個示例是利用由加熱器產生的熱能通過噴嘴噴射墨的熱型噴墨裝置。對于這樣的液體噴射裝置，總是要求更高的圖像質量和更快的速度。

2、通常，熱型噴墨記錄裝置通過使用微型加熱器局部加熱諸如墨的液體而在噴嘴中產生氣泡，并且通過這些氣泡而經由噴嘴噴射墨以允許墨附著至印刷目標。在這種熱型液體噴射裝置（記錄頭）的情況下，用于加熱墨的發熱電阻元件與用以驅動發熱電阻元件的邏輯電路一起集成在半導體基板上。由此滿足上述對高圖像質量和更快速度的要求，同時可以高密度地設置發熱電阻元件并且可以實現高速驅動。

3、公開號為2018-094878的日本專利申請公開了熱型噴墨記錄裝置。該噴墨記錄裝置包括與液體噴射頭中的多個發熱電阻元件相對應的多個溫度傳感器。這里提出了在記錄元件基板中設置用于基于溫度傳感器的波形判定噴嘴的噴射狀態并輸出結果的裝置，以便判定噴射的正常/故障。

技術實現思路

1、在檢測到墨噴射異常的情況下，出現故障的噴嘴通常可以通過執行諸如清潔噴射頭這樣的維護而恢復到正常狀態。例如，如果諸如結垢沉積物這樣的難溶性物質粘附至加熱器，就要清潔或移除加熱器上的沉積物。例如，如果噴嘴附近的液體的粘度由于干燥而增加，則這樣的液體通過抽吸或循環流動而被正常液體置換。因此，噴射故障的大部分原因是在包括加熱器表面的液體腔室內的異物或者在對應于液體腔室的噴嘴周邊的異物，并且可以通過適當?shù)匾瞥愇锒箛娚湔；?。另一方面，清潔涉及物理接觸和化學變化，并且噴射頭可能會根據異物移除方法而造成損傷，并且像這樣的累積損傷可能會縮短液體噴射頭的壽命。

2、然而，在公開號為2018-094878的日本專利申請中，僅判定噴射的正常/故障，而并沒有明確故障的原因，因此可能并未選擇最優的清潔手段。此外，由于不能識別正常噴射范圍內的液滴速度和液滴量的細微變化，因此有問題的噴射頭可以一直使用到它實際上出現故障為止，并且在此情況下清潔可能會導致更多的損傷。

3、鑒于上述情況，本發明的目的是提供一種液體噴射裝置，其能夠適當?shù)剡x擇用于液體噴射頭的清潔手段。

4、本發明提供了一種液體噴射裝置，其包括：

5、液體噴射頭，所述液體噴射頭配置成噴射液體；

6、多個移除單元，所述多個移除單元配置成移除所述液體噴射頭內部的異物；以及

7、控制單元，其中

8、所述液體噴射頭通過接合電路基板和流動通道形成構件而形成，

9、在其中填充液體的液體腔室設置在所述電路基板和所述流動通道形成構件接合的部分中，

10、用以向所述液體腔室供應液體的液體供應端口設置在所述電路基板上，

11、用以噴射所述液體腔室內部的液體的噴嘴設置在所述流動通道形成構件中，

12、配置成通過施加電壓而被加熱并且噴射液體的多個驅動元件以及多個溫度傳感器設置在所述電路基板上，

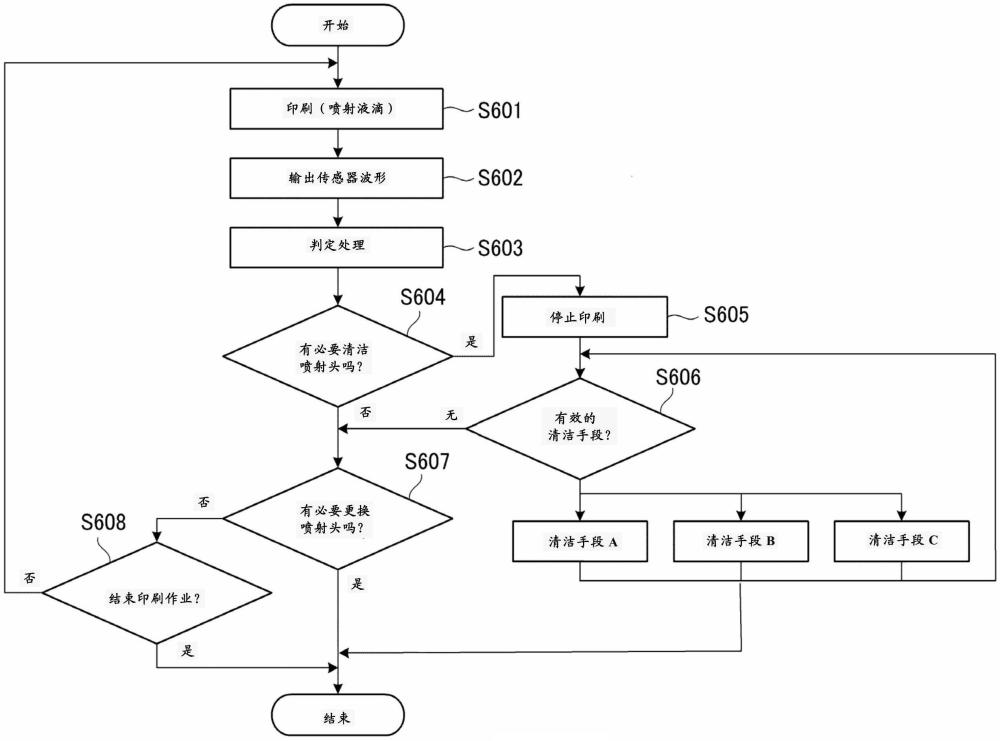

13、所述控制單元配置成基于從所述溫度傳感器輸出的信號的波形的分析結果從所述多個移除單元中選擇用以移除異物的移除單元，

14、保護膜在所述電路基板上設置在驅動元件和液體腔室之間，

15、所述異物是附著至所述保護膜的結垢沉積物，并且

16、所述移除單元是用于通過向所述保護膜施加電壓來移除結垢沉積物并且由此洗脫所述保護膜的單元。

17、根據本發明，可以提供一種液體噴射裝置，其能夠適當?shù)剡x擇用于液體噴射頭的清潔手段。

18、根據以下參照附圖對示例性實施例的描述，本發明的更多特征將變得顯而易見。

技術特征：

1.一種液體噴射裝置，所述液體噴射裝置包括：

2.根據權利要求1所述的液體噴射裝置，其中

3.根據權利要求1所述的液體噴射裝置，其中

4.根據權利要求1所述的液體噴射裝置，其中

5.根據權利要求1所述的液體噴射裝置，其中

6.根據權利要求1所述的液體噴射裝置，其中

7.根據權利要求6所述的液體噴射裝置，其中

8.根據權利要求6所述的液體噴射裝置，其中

9.根據權利要求6所述的液體噴射裝置，其中

10.根據權利要求6所述的液體噴射裝置，其中

11.根據權利要求10所述的液體噴射裝置，其中

12.根據權利要求1所述的液體噴射裝置，其中

13.根據權利要求12所述的液體噴射裝置，其中

14.根據權利要求13所述的液體噴射裝置，其中

15.根據權利要求13所述的液體噴射裝置，其中

16.根據權利要求1至15中任一項所述的液體噴射裝置，其中

17.根據權利要求1至15中任一項所述的液體噴射裝置，其中

技術總結
本公開提供了一種液體噴射裝置，其包括：噴射頭；用于移除異物的多個移除單元；以及控制單元。噴射頭由接合的電路基板和通道形成構件構成，腔室設置在接合部分中，液體供應端口設置在電路基板上，用以噴射腔室內部的液體的噴嘴設置在通道形成構件中，并且多個驅動元件和多個溫度傳感器設置在電路基板上?？刂茊卧ㄟ^分析來自溫度傳感器的信號的波形而選擇移除單元，保護膜設置在驅動元件和腔室之間，并且移除單元通過向保護膜施加電壓來移除作為異物的結垢沉積物并由此洗脫保護膜。

技術研發人員：船橋翼
受保護的技術使用者：佳能株式會社
技術研發日：
技術公布日：2025/4/28
