本技術涉及絲印裝置，尤其涉及了一種可實現精準印刷功能的絲印設備。

背景技術：

1、在絲印設備中，是將產品(如玻璃、電子產品顯示屏等)置于承載臺上，并被定位于網版和承載臺之間通過印刷頭往復移動進行絲印。隨著技術的進步，且為提高絲印的效率，出現了將產品置于可往復移動的跑臺上、并通過跑臺在直線模組上移動送料至印刷機構的下方進行印刷的方式，此過程中，如果產品放置于跑臺上的位置不準確、或者送料過程中產品在跑臺上產生位移等現象，均可能會導致印刷位置不準確，從而使得印刷頭的作用位置不準確而影響產品的印刷效果和印刷品質。

技術實現思路

1、本實用新型的目的在于提供一種絲印設備，通過檢測模組和平移載臺的協同動作對產品進行定位，產品位于吸附單元上可經平移單元進行位置調整，保證后續產品位于印刷模組下方時的位置準確，從而實現對產品的精準印刷。

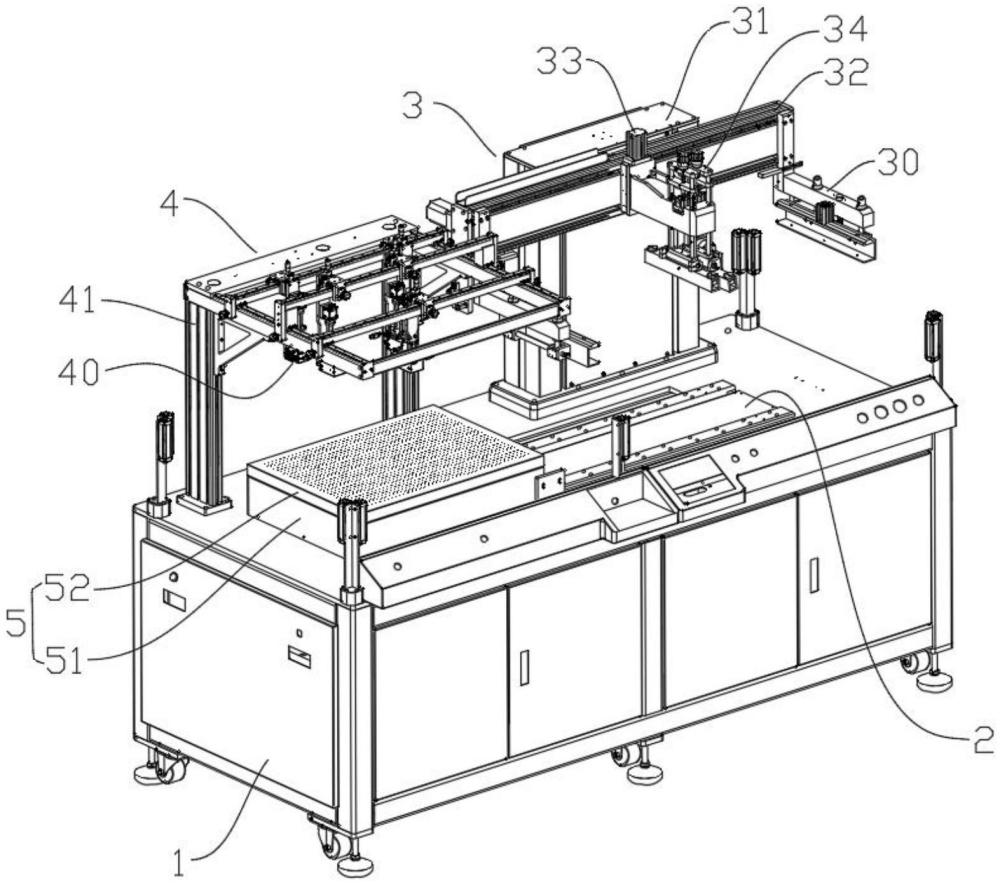

2、為達到上述目的，本實用新型采用的技術方案是：一種絲印設備，包括機臺、直線模組、印刷模組和檢測模組，所述直線模組設置于機臺上，其上設有平移載臺，所述印刷模組和檢測模組并排的設置于機臺上，且二者分別位于直線模組的相對兩側；所述平移載臺包括平移單元和吸附單元，所述平移單元設置于平移模組上，其包括多個驅動組件，至少二個驅動組件分別在水平方向上沿x向和y向分別布置，所述吸附單元設置于所述驅動組件上用于承載吸附產品，并經驅動組件帶動移動在水平面內調整產品的位置；所述平移單元包括平移箱體、以及設置于所述平移箱體內的驅動組件，所述驅動組件的個數為四個，四個所述驅動組件分別兩兩形成x向驅動模組和y向驅動模組，且連接于所述吸附單元的四個邊角處。

3、作為進一步的優化，所述驅動組件包括電機、絲杠螺母副、底座、滑臺和安裝座，所述底座設置于所述平移箱體內，其上端可水平滑移的設置有滑臺，所述滑臺與連接于所述電機輸出端的絲杠螺母副相連，所述安裝座可滑移的設置于所述滑臺上，且二者中一者的移動方向為在水平面內沿x向移動，另一者的移動方向為在水平面內沿y向移動。

4、作為進一步的優化，所述印刷模組包括升降模組、水平模組、豎向模組、夾持組件和印刷頭，所述升降模組設置于機臺上，所述水平模組設置于升降模組上，且輸出端設有豎向模組，所述印刷頭設置于豎向模組上，所述夾持組件設置于水平模組的殼體上用于夾持網版。

5、作為進一步的優化，所述印刷頭至少包括印刷組件，所述印刷組件包括驅動件、角度調整件和刮刀，所述驅動件設置于所述豎向模組上，且輸出端設有角度調整件，所述角度調整件包括安裝板、從動齒輪、調整板、驅動單元和主齒輪，所述安裝板設置于驅動件的輸出端，其一側通過旋轉軸可轉動的設有從動齒輪，所述從動齒輪的下端連接有調整板，所述驅動單元設置于安裝板上，且輸出端設有與從動齒輪相嚙合的主動齒輪，所述刮刀設置于調整板上，實現角度調整件可以帶動刮刀進行一定角度的旋轉，從而可以調整刮刀的印刷狀態、并適用于不同厚度的產品印刷。

6、作為進一步的優化，所述調整板包括框板和倒t形板，所述框板上設有水平通孔、以及與水平通孔連通的插孔，所述倒t形板的上板嵌入所述插孔內，且下板位于所述水平通孔內，并被穿過所述框板并伸入下板內的銷軸定位，所述從動齒輪連接于所述上板上。

7、作為進一步的優化，所述角度調整件還包括調整螺栓，所述調整螺栓可轉動的設置于所述框板上進行升降并抵接于所述下板的上端，可以通過一對調整螺栓的升降作用于下板的兩端保證倒t形板的水平狀態。

8、作為進一步的優化，所述角度調整件還包括從動旋轉塊，所述從動旋轉塊設置于所述上板上遠離從動齒輪的一側，且可轉動的設置于所述安裝板上的旋轉軸上，可以協同從動齒輪保證調整板的平穩性。

9、作為進一步的優化，所述印刷頭還包括回墨組件。

10、作為進一步的優化，所述檢測模組包括支架和ccd相機，所述支架設置于機臺上，多個所述ccd相機設置于所述支架上用于分別檢測產品的側邊、和/或頂角。

11、與現有技術相比，本實用新型具有以下的有益效果：

12、1.通過檢測模組和平移載臺的協同動作對產品進行定位，產品位于吸附單元上可經平移單元進行位置調整，保證后續產品位于印刷模組下方時的位置準確，從而實現對產品的精準印刷；

13、2.通過角度調整件可以對刮刀的傾斜角度進行調整，可用于不同厚度的產品，且可保證印刷狀態的調整，保證印刷精度。

技術特征：

1.一種絲印設備，其特征在于，包括機臺、直線模組、印刷模組和檢測模組，所述直線模組設置于機臺上，其上設有平移載臺，所述印刷模組和檢測模組并排的設置于機臺上，且二者分別位于直線模組的相對兩側；所述平移載臺包括平移單元和吸附單元，所述平移單元設置于平移模組上，其包括多個驅動組件，至少二個驅動組件分別在水平方向上沿x向和y向分別布置，所述吸附單元設置于所述驅動組件上用于承載吸附產品，并經驅動組件帶動移動在水平面內調整產品的位置；所述平移單元包括平移箱體、以及設置于所述平移箱體內的驅動組件，所述驅動組件的個數為四個，四個所述驅動組件分別兩兩形成x向驅動模組和y向驅動模組，且連接于所述吸附單元的四個邊角處。

2.根據權利要求1所述的絲印設備，其特征在于，所述驅動組件包括電機、絲杠螺母副、底座、滑臺和安裝座，所述底座設置于所述平移箱體內，其上端可水平滑移的設置有滑臺，所述滑臺與連接于所述電機輸出端的絲杠螺母副相連，所述安裝座可滑移的設置于所述滑臺上，且二者中一者的移動方向為在水平面內沿x向移動，另一者的移動方向為在水平面內沿y向移動。

3.根據權利要求1所述的絲印設備，其特征在于，所述印刷模組包括升降模組、水平模組、豎向模組、夾持組件和印刷頭，所述升降模組設置于機臺上，所述水平模組設置于升降模組上，且輸出端設有豎向模組，所述印刷頭設置于所述豎向模組上，所述夾持組件設置于水平模組的殼體上用于夾持網版。

4.根據權利要求3所述的絲印設備，其特征在于，所述印刷頭至少包括印刷組件，所述印刷組件包括驅動件、角度調整件和刮刀，所述驅動件設置于所述豎向模組上，且輸出端設有角度調整件，所述角度調整件包括安裝板、從動齒輪、調整板、驅動單元和主齒輪，所述安裝板設置于驅動件的輸出端，其一側通過旋轉軸可轉動的設有從動齒輪，所述從動齒輪的下端連接有調整板，所述驅動單元設置于安裝板上，且輸出端設有與從動齒輪相嚙合的主動齒輪，所述刮刀設置于調整板上。

5.根據權利要求4所述的絲印設備，其特征在于，所述調整板包括框板和倒t形板，所述框板上設有水平通孔、以及與水平通孔連通的插孔，所述倒t形板的上板嵌入所述插孔內，且下板位于所述水平通孔內，并被穿過所述框板并伸入下板內的銷軸定位，所述從動齒輪連接于所述上板上。

6.根據權利要求5所述的絲印設備，其特征在于，所述角度調整件還包括調整螺栓，所述調整螺栓可轉動的設置于所述框板上進行升降并抵接于所述下板的上端。

7.根據權利要求5所述的絲印設備，其特征在于，所述角度調整件還包括從動旋轉塊，所述從動旋轉塊設置于所述上板上遠離從動齒輪的一側，且可轉動的設置于所述安裝板上的旋轉軸上。

8.根據權利要求4所述的絲印設備，其特征在于，所述印刷頭還包括回墨組件。

9.根據權利要求1所述的絲印設備，其特征在于，所述檢測模組包括支架和ccd相機，所述支架設置于機臺上，多個所述ccd相機設置于所述支架上用于分別檢測產品的側邊、和/或頂角。

技術總結
本技術公開了一種絲印設備，直線模組設置于機臺上，其上設有平移載臺，印刷模組和檢測模組并排的設置于機臺上，且二者分別位于直線模組的相對兩側；平移載臺包括平移單元和吸附單元，平移單元設置于平移模組上，其包括多個驅動組件，至少二個驅動組件分別在水平方向上沿X向和Y向分別布置，吸附單元設置于驅動組件上用于承載吸附產品，并經驅動組件帶動移動在水平面內調整產品的位置。本技術通過檢測模組和平移載臺的協同動作對產品進行定位，產品位于吸附單元上可經平移單元進行位置調整，保證后續產品位于印刷模組下方時的位置準確，從而實現對產品的精準印刷。

技術研發人員：吳道兵
受保護的技術使用者：昆山普菲克特機電設備有限公司
技術研發日：20240710
技術公布日：2025/4/28
