本技術屬于瓦楞紙印刷，特別是涉及一種瓦楞紙外表面圖案印刷裝置。

背景技術：

1、隨著社會的不斷進步大家的環保意識不斷地加強，環保材料的使用量不斷增加，其中在包裝領域中紙質包裝則被作為主要使用品，為確保紙質包裝的強度，則常采用瓦楞紙作為主要基材。將瓦楞紙制作成包裝時，常需要在包裝外部進行圖案圖標、產品等內容的印刷，為保證內容印刷清晰度，多數內容采用覆膜式印刷，但一些時效性內容如生產批號、生產日期及有效期等內容，則需要根據具體生產對包裝的使用進行具體的內容印刷。

2、現階段公開的多種瓦楞紙表面印刷裝置，對位針對紙板形式的瓦楞紙制品進行圖案印刷的印刷設備，結構固化，能夠應用的產品類型單一，應用靈活性低，不利于廣泛推廣。

技術實現思路

1、為了解決上述背景技術中存在的問題，本實用新型提供一種瓦楞紙外表面圖案印刷裝置，該裝置結構簡潔精巧，操作方便，紙板印刷后圖案清晰干爽。

2、本實用新型解決其技術問題采取的技術方案是：一種瓦楞紙外表面圖案印刷裝置，包括基座、調位組件、印刷組件及烘干組件，所述基座上布裝傳送帶，基座上方通過多個液壓桿升降安裝升降板在傳送帶上方，所述調位組件布設在基座上并位于傳送帶的上料側，所述印刷組件及烘干組件均布設在升降板上，印刷組件及烘干組件沿傳送帶的送料方向依次布設，印刷組件及烘干組件的工作端均朝向傳送帶，分別對傳送帶上運送的瓦楞紙進行印刷加工及印刷后的烘干加工。

3、所述調位組件包括兩組調位板件，兩組調位板件相互對稱布設在傳送帶的兩側，每組調位板件均包括收攏板、導向板及推送組件一，所述推送組件一的固定端與基座上固定設置的立板固定連接，所述導向板固定安設在推送組件一的伸縮端端部，導向板平行傳送帶的運送方向布設，所述收攏板鉸裝在導向板靠近傳送帶上料側的端部，所述收攏板非工作面上水平突出設置長圓形的滑套，基座上豎直固定布設有銷桿，所述滑套套裝在銷桿上。

4、所述印刷組件包括推送組件二及拓印板，所述推送組件二的固定端固定連接在升降板的下表面，所述拓印板可拆卸固定安設在推送組件二豎直指下的伸縮端端部。

5、所述烘干組件包括推送組件三、布裝板、加熱器及風干組件，所述推送組件三的固定端固定連接在升降板的下表面，所述布裝板水平布置固定安裝在推送組件三豎直指下的伸縮端端部，所述加熱器固定布設在布裝板的下表面上，加熱器位于布裝板靠近印刷組件的一側，所述風干組件固定安裝在布裝板的下表面，風干組件位于布裝板遠離印刷組件的一側。

6、本實用新型的有益效果：該裝置通過設置升降板并將印刷組件及烘干組件布裝在升降板上，令印刷組件及烘干組件的高度可自由調節，能夠適配印刷瓦楞紙板、紙箱等多種規格的瓦楞紙制品，應用范圍廣；裝置設置調位組件能夠將傳送帶上運送的瓦楞紙制品的位置進行調整，進而確保印刷的圖案能夠在規定位置并保持端正，保證了優良的印刷效果；裝置組合設置加熱器及風干組件，優化了印刷后圖案的烘干效果，并保證了印刷加工的安全性。

技術特征：

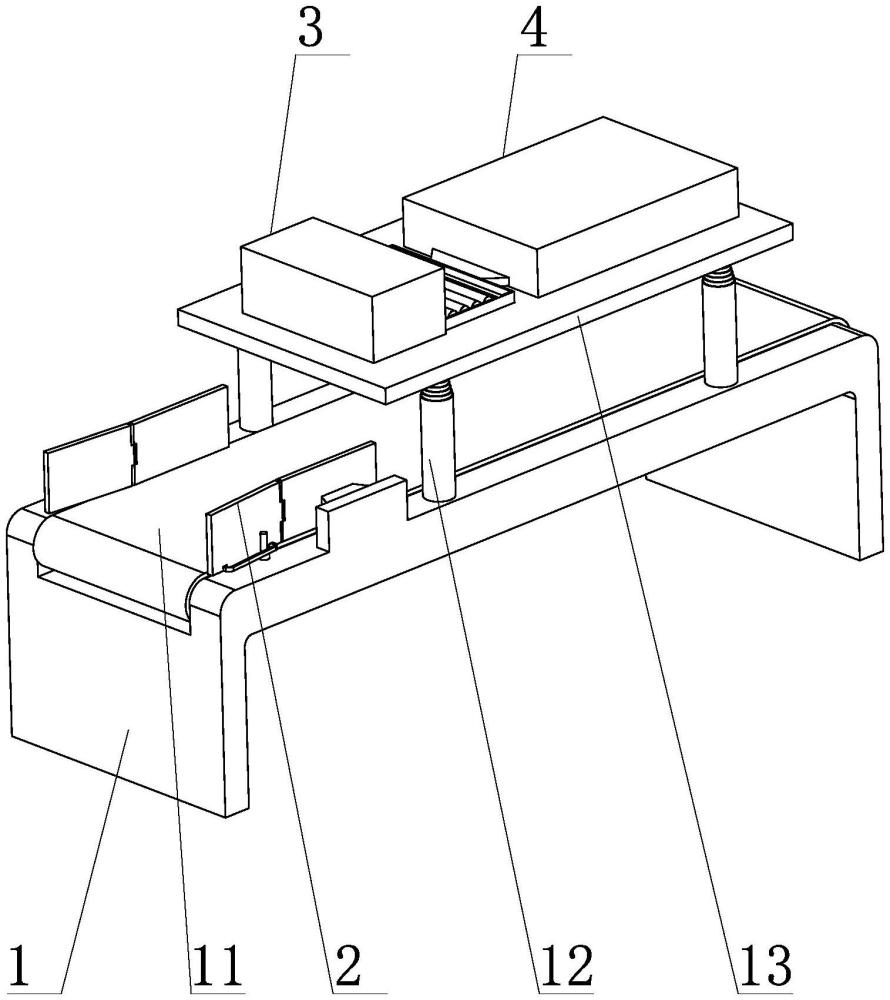

1.一種瓦楞紙外表面圖案印刷裝置，其特征在于：包括基座(1)、調位組件(2)、印刷組件(3)及烘干組件(4)，所述基座(1)上布裝傳送帶(11)，基座(1)上方通過多個液壓桿(12)升降安裝升降板(13)在傳送帶(11)上方，所述調位組件(2)布設在基座(1)上并位于傳送帶(11)的上料側，所述印刷組件(3)及烘干組件(4)均布設在升降板(13)上，印刷組件(3)及烘干組件(4)沿傳送帶(11)的送料方向依次布設，印刷組件(3)及烘干組件(4)的工作端均朝向傳送帶(11)，分別對傳送帶(11)上運送的瓦楞紙進行印刷加工及印刷后的烘干加工。

2.根據權利要求1所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述調位組件(2)包括兩組調位板件，兩組調位板件相互對稱布設在傳送帶(11)的兩側，每組調位板件均包括收攏板(21)、導向板(22)及推送組件一(23)，所述推送組件一(23)的固定端與基座(1)上固定設置的立板固定連接，所述導向板(22)固定安設在推送組件一(23)的伸縮端端部，導向板(22)平行傳送帶(11)的運送方向布設，所述收攏板(21)鉸裝在導向板(22)靠近傳送帶(11)上料側的端部，所述收攏板(21)非工作面上水平突出設置長圓形的滑套(24)，基座(1)上豎直固定布設有銷桿(14)，所述滑套(24)套裝在銷桿(14)上。

3.根據權利要求1或2所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述升降板(13)上印刷組件(3)安裝處向上隆起形成安置腔一，即印刷組件(3)布設在安置腔一中，所述升降板(13)烘干組件(4)安裝處向上隆起形成安置腔二，及烘干組件(4)布設在安置腔二中。

4.根據權利要求3所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述印刷組件(3)包括推送組件二(31)及拓印板(32)，所述推送組件二(31)的固定端固定連接在升降板(13)的下表面，所述拓印板(32)可拆卸固定安設在推送組件二(31)豎直指下的伸縮端端部。

5.根據權利要求4所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述印刷組件(3)還包括墨盒(33)及補墨滾刷(34)，所述安置腔一的側壁上開設有穿孔，所述墨盒(33)滑動布裝在升降板(13)的上表面，墨盒(33)上端敞口設置，墨盒(33)上端敞口處水平布設轉動安裝多個補墨滾刷(34)，墨盒(33)自穿孔處伸進安置腔一中，多個補墨滾刷(34)即向拓印板(32)的工作面上刷涂油墨，所述墨盒(33)上設有用于油墨添加的填墨口(35)，所述墨盒(33)推送端與推送組件四(36)的伸縮端端部固定連接，推送組件四(36)的固定端固定連接在安置腔二朝向安置腔一的外壁上。

6.根據權利要求5所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述烘干組件(4)包括推送組件三(41)、布裝板(42)、加熱器(43)及風干組件(44)，所述推送組件三(41)的固定端固定連接在升降板(13)的下表面，所述布裝板(42)水平布置固定安裝在推送組件三(41)豎直指下的伸縮端端部，所述加熱器(43)固定布設在布裝板(42)的下表面上，加熱器(43)位于布裝板(42)靠近印刷組件(3)的一側，所述風干組件(44)固定安裝在布裝板(42)的下表面，風干組件(44)位于布裝板(42)遠離印刷組件(3)的一側。

7.根據權利要求6所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述風干組件(44)包括風機一(441)及風機二(442)，所述風機一(441)與風機二(442)均豎直布設，且風機一(441)與風機二(442)的氣道位于同一氣流路徑上，風機一(441)朝向風機二(442)進行吹起，風機二(442)從風機一(441)側抽氣，形成平行瓦楞紙進行圖案印刷的上表面的高速氣流，用于風干印刷圖案并快速帶走瓦楞紙加熱干燥時附帶的熱量。

8.根據權利要求7所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：所述風機一(441)的出氣端設置吹氣槽(443)，所述吹氣槽(443)的進氣端口徑大于出氣端口徑，所述風機二(442)的進氣端設有吸氣槽(444)，所述吸氣槽(444)進氣端與出氣端口徑相同。

9.根據權利要求6所述的一種瓦楞紙外表面圖案印刷裝置，其特征在于：推送組件一(23)、推送組件二(31)、推送組件三(41)及推送組件四(36)均采用剪式伸縮架結構執行伸縮功能，剪式伸縮架的伸縮通過氣缸進行驅動。

技術總結
本技術提供一種瓦楞紙外表面圖案印刷裝置，屬于瓦楞紙印刷技術領域。該裝置結構簡潔精巧，操作方便，紙板印刷后圖案清晰干爽。該裝置基座上布裝傳送帶，基座上方通過多個液壓桿升降安裝升降板在傳送帶上方，調位組件布設在基座上并位于傳送帶的上料側，印刷組件及烘干組件均布設在升降板上，印刷組件及烘干組件沿傳送帶的送料方向依次布設，印刷組件及烘干組件的工作端均朝向傳送帶，分別對傳送帶上運送的瓦楞紙進行印刷加工及印刷后的烘干加工。該裝置各部件組件的高度可靈活調節，能夠適配多種規格的瓦楞紙制品完成印刷工序，應用范圍廣，裝置調位組件可對產品進行位置調整正，印刷效果好，設置烘干組件烘干效果好，安全性高。

技術研發人員：尚存,尚高峰
受保護的技術使用者：哈爾濱德勝包裝印刷有限公司
技術研發日：20240809
技術公布日：2025/4/28
