本發明涉及清理裝置，尤其涉及一種噸袋布料印刷用清理裝置。

背景技術：

1、噸袋是一種柔性運輸包裝容器，具有防潮、防塵、耐輻射和牢固安全的優點，而且在結構上具有足夠的強度；并且噸袋裝卸、搬運都很方便，裝卸效率明顯提高，噸袋一般多用聚丙烯、聚乙烯等聚酯纖維紡織而成；

2、噸袋布料在進行涂覆(涂覆如耐高溫材料或其它材料，提升噸袋耐用性和保護性能)或印刷(將各種信息印刷在噸袋上)加工前，為了保證噸袋布料涂覆或印刷加工后的質量，會對噸袋布料上的灰塵或雜質進行清理；但現如今的清理裝置在使用后，都需要工作人員將清理噸袋布料上灰塵后的清理部件手動取下，然后對清理部件進行清洗，再將清理部件安裝在清理裝置上，操作過程繁瑣，并且清理部件清洗時需要長時間的停機，降低了對噸袋布料的清理效率。

技術實現思路

1、本發明公布了一種噸袋布料印刷用清理裝置，解決了需要工作人員將清理噸袋布料的部件手動取下進行清洗，操作過程繁瑣，并且需要長時間的停機，降低了對噸袋布料清理效率的問題。

2、為解決上述技術問題，本發明具體采用如下技術方案：

3、一種噸袋布料印刷用清理裝置，包括箱體，箱體的頂部和底部均開設有供布料穿過的開口，箱體內轉動連接有兩個呈左右對稱的轉筒，轉筒上設有一組呈環形陣列分布的清潔棉，箱體上設有用于驅動轉筒轉動的一號電機；轉筒的下方設有可升降的連接殼，連接殼內設有可朝向清潔棉兩端往復移動的清理刷，箱體內設有用于驅動兩個連接殼的一號電動伸縮桿。

4、優選地，所述清潔棉上可拆卸連接有連接塊，連接塊上固定有貫穿轉筒的連接桿，連接桿的一端固定有位于轉筒內的固定塊，固定塊上固定有與轉筒內壁相連接的彈簧，連接桿位于彈簧的內側；轉筒內設有兩個呈左右對稱的自動伸縮桿，兩個自動伸縮桿的固定端之間固定有與箱體內壁相固定的連接條。

5、優選地，所述清潔棉包括棉體和板體，板體采用鋼鐵制成并與棉體相固定，板體與連接塊相接觸的一面開設有卡槽，連接塊上固定有插入卡槽內的吸鐵石；板體上開設有插孔，箱體內設有兩個呈左右對稱的插桿，兩個轉筒分別位于兩個插桿之間，箱體內通過固定板固定有用于驅動插桿豎直插入插孔內的二號電動伸縮桿，二號電動伸縮桿的伸縮端固定有與插桿頂部相連接的升降塊；箱體內的兩側均固定有呈傾斜設置的斜板，箱體的兩側均開設有位于轉筒下方的排料口，斜板與排料口相對應。

6、優選地，所述箱體的兩側均開設有與轉筒軸心處相對應的穿孔，箱體的兩側均通過承載塊固定有二號電機，二號電機的轉軸上固定有一號絲桿，一號絲桿上螺紋連接有與箱體滑動連接并位于穿孔上方的滑板，滑板的頂部固定有定位桿；滑板的上放置有呈u型的連接板，連接板的頂部開設有供定位桿穿過的定位孔，連接板的內側固定有與穿孔相對應的吸鐵柱，清潔棉上開設有與吸鐵柱相對應的凹孔。

7、優選地，所述連接殼內滑動連接有移動板，清理刷固定在移動板的頂部，連接殼內轉動連接有與移動板螺紋連接的二號絲桿；移動板的頂部固定有兩個呈l型并且頂端延伸至連接殼外的擠壓板，清理刷位于兩個擠壓板之間。

8、優選地，所述連接殼上固定有位于清理刷上方的暖風機，連接殼上連通有貫穿箱體的軟管；一號電動伸縮桿的伸縮端固定有呈u型并與連接殼底部相固定的承載板。

9、優選地，所述箱體頂部和底部的開口內均轉動連接有兩個呈左右對稱的轉桿。

10、優選地，所述箱體內固定有兩個呈左右對稱分布的固定殼，兩個固定殼呈傾斜設置并位于轉筒的下方，兩個固定殼的相對面分別與布料相接觸。

11、相對于現有技術，本發明具有如下有益效果：

12、使噸袋布料依次穿過箱體底部和頂部的開口后，使噸袋布料位于兩個轉筒之間，隨著一號電機驅動轉筒轉動，使兩個轉筒上相互靠近的兩個清潔棉分別噸袋布料的兩面相接觸，后續隨著噸袋布料的輸送，兩個清潔棉則可以分別對噸袋布料的兩面進行清理；當兩個清潔棉使用時間較長后，則可以使兩個轉筒繼續轉動，使兩個使用后的清潔棉位于轉筒的下方，使另外的兩個清潔棉繼續分別與噸袋布料的兩面相接觸；此時一號電動伸縮桿驅動兩個連接殼向上移動，使用后的兩個清潔棉則分別進入兩個連接殼內，當兩個清理刷分別與兩個清潔棉的清潔面相接觸后，清理刷則開設往復移動，配合上連接殼內的水對清潔棉進行刷洗，隨后連接殼復原即可；本發明可以自動的對使用后的清潔棉進行清洗，無需工作人員將清潔棉拆卸后手動清洗，并且使用后的清潔棉在清洗時，依然可以使用其它的清潔棉對噸袋布料表面的灰塵或雜質進行清理，無需長時間停機，提高了對噸袋布料表面灰塵或雜質的清理效率。

技術特征：

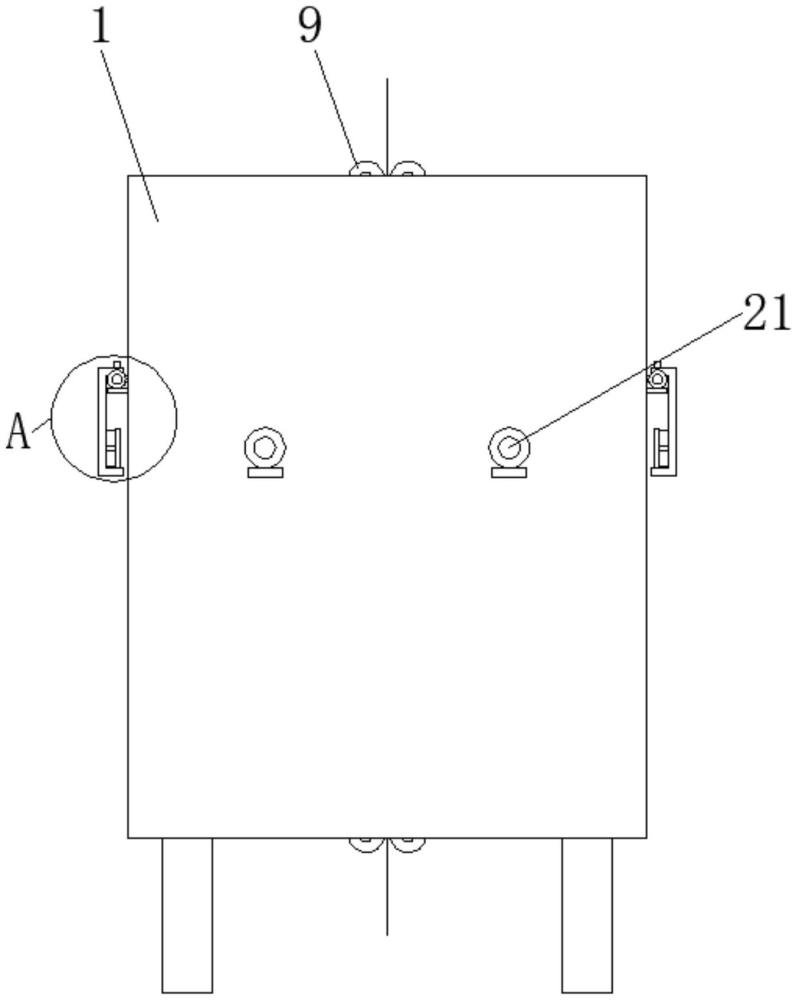

1.一種噸袋布料印刷用清理裝置，包括箱體(1)，其特征在于：箱體(1)的頂部和底部均開設有供布料穿過的開口，箱體(1)內轉動連接有兩個呈左右對稱的轉筒(2)，轉筒(2)上設有一組呈環形陣列分布的清潔棉(3)，箱體(1)上設有用于驅動轉筒(2)轉動的一號電機(21)；轉筒(2)的下方設有可升降的連接殼(4)，連接殼(4)內設有可朝向清潔棉(3)兩端往復移動的清理刷(41)，箱體(1)內設有用于驅動兩個連接殼(4)的一號電動伸縮桿(5)。

2.根據權利要求1所述的一種噸袋布料印刷用清理裝置，其特征在于：所述清潔棉(3)上可拆卸連接有連接塊(22)，連接塊(22)上固定有貫穿轉筒(2)的連接桿(23)，連接桿(23)的一端固定有位于轉筒(2)內的固定塊(24)，固定塊(24)上固定有與轉筒(2)內壁相連接的彈簧(25)，連接桿(23)位于彈簧(25)的內側；轉筒(2)內設有兩個呈左右對稱的自動伸縮桿(26)，兩個自動伸縮桿(26)的固定端之間固定有與箱體(1)內壁相固定的連接條(27)。

3.根據權利要求2所述的一種噸袋布料印刷用清理裝置，其特征在于：所述清潔棉(3)包括棉體和板體，板體采用鋼鐵制成并與棉體相固定，板體與連接塊(22)相接觸的一面開設有卡槽，連接塊(22)上固定有插入卡槽內的吸鐵石(28)；板體上開設有插孔(31)，箱體(1)內設有兩個呈左右對稱的插桿(6)，兩個轉筒(2)分別位于兩個插桿(6)之間，箱體(1)內通過固定板固定有用于驅動插桿(6)豎直插入插孔(31)內的二號電動伸縮桿(61)，二號電動伸縮桿(61)的伸縮端固定有與插桿(6)頂部相連接的升降塊(62)；箱體(1)內的兩側均固定有呈傾斜設置的斜板(12)，箱體(1)的兩側均開設有位于轉筒(2)下方的排料口(13)，斜板(12)與排料口(13)相對應。

4.根據權利要求1所述的一種噸袋布料印刷用清理裝置，其特征在于：所述箱體(1)的兩側均開設有與轉筒(2)軸心處相對應的穿孔(11)，箱體(1)的兩側均通過承載塊固定有二號電機(7)，二號電機(7)的轉軸上固定有一號絲桿(71)，一號絲桿(71)上螺紋連接有與箱體(1)滑動連接并位于穿孔(11)上方的滑板(72)，滑板(72)的頂部固定有定位桿(73)；滑板(72)的上放置有呈u型的連接板(8)，連接板(8)的頂部開設有供定位桿(73)穿過的定位孔，連接板(8)的內側固定有與穿孔(11)相對應的吸鐵柱(81)，清潔棉(3)上開設有與吸鐵柱(81)相對應的凹孔(32)。

5.根據權利要求1所述的一種噸袋布料印刷用清理裝置，其特征在于：所述連接殼(4)內滑動連接有移動板(42)，清理刷(41)固定在移動板(42)的頂部，連接殼(4)內轉動連接有與移動板(42)螺紋連接的二號絲桿(43)；移動板(42)的頂部固定有兩個呈l型并且頂端延伸至連接殼(4)外的擠壓板(44)，清理刷(41)位于兩個擠壓板(44)之間。

6.根據權利要求1所述的一種噸袋布料印刷用清理裝置，其特征在于：所述連接殼(4)上固定有位于清理刷(41)上方的暖風機(45)，連接殼(4)上連通有貫穿箱體(1)的軟管(46)；一號電動伸縮桿(5)的伸縮端固定有呈u型并與連接殼(4)底部相固定的承載板(51)。

7.根據權利要求1所述的一種噸袋布料印刷用清理裝置，其特征在于：所述箱體(1)頂部和底部的開口內均轉動連接有兩個呈左右對稱的轉桿(9)。

8.根據權利要求1所述的一種噸袋布料印刷用清理裝置，其特征在于：所述箱體(1)內固定有兩個呈左右對稱分布的固定殼(14)，兩個固定殼(14)呈傾斜設置并位于轉筒(2)的下方，兩個固定殼(14)的相對面分別與布料相接觸。

技術總結
本發明提供了一種噸袋布料印刷用清理裝置，包括箱體，箱體的頂部和底部均開設有供布料穿過的開口，箱體內轉動連接有兩個呈左右對稱的轉筒，轉筒上設有一組呈環形陣列分布的清潔棉，箱體上設有用于驅動轉筒轉動的一號電機；轉筒的下方設有可升降的連接殼，連接殼內設有可朝向清潔棉兩端往復移動的清理刷，箱體內設有用于驅動兩個連接殼的一號電動伸縮桿。本發明可以自動的對使用后的清潔棉進行清洗，無需工作人員將清潔棉拆卸后手動清洗，并且使用后的清潔棉在清洗時，依然可以使用其它的清潔棉對噸袋布料表面的灰塵或雜質進行清理，無需長時間停機，提高了對噸袋布料表面灰塵或雜質的清理效率。

技術研發人員：齊兵
受保護的技術使用者：宜昌伽佰俐塑業有限公司
技術研發日：
技術公布日：2025/4/28
