本公開涉及一種印刷網版，特別涉及一種經改良的印刷網版及其制作方法。

背景技術：

1、請參閱圖1a，圖1a為現有印刷網版100的架構示意圖。現有的印刷網版100的制造，于網框110上鋪設網布120，并接著對網布120進行軋壓處理。其中網布120由例如原線徑為11μm(誤差正負1μm內)的金屬材質的多條第一方向線紗122及多條第二方向線紗124交織形成，并因彼此的推擠形成繞曲狀，而后經軋壓處理使彼此緊密壓合。請接著一并參閱圖1b和圖1c示出例如圖1a的印刷網版100中第一方向線紗122和第二方向線紗124的交織處n1的掃描電子顯微鏡(scanning?electron?microscope，sem)成像圖。

2、于交織處n1，第一方向線紗122重疊于第二方向線紗124之上，而經軋壓處理后，第一方向線紗122的表面產生有平坦的軋壓痕rm，且第一方向線紗122及/或第二方向線紗124沿網布120的垂直方向上的厚度將被壓縮至厚度t1。而網布120的最大厚度約為第一方向線紗122及第二方向線紗124的相加，即為2倍的厚度t1。于此例中，單一線紗的厚度由原線徑11μm左右被壓縮至6.18μm。而從圖1c中可看出，非交織部分(未重疊處)的第一方向線紗122具有約為11.7μm的第一線徑d1，而交織處的第一方向線紗122的線徑則因軋壓處理而向兩側擴展為14.1μm的第二線徑d2。簡言之，現有印刷網版的網布中線紗交織處的線紗厚度將被壓低，而橫向的線徑寬度將加寬。

3、而為了增加印刷透墨量，現有技術中常于印刷前，將制好的印刷網版進一步進行抽紗/去紗處理，亦即，去除部分線紗以減少線紗阻隔印刷材料(例如油墨)通過網布。舉例來說，印刷網版100中大致可分為抽紗區yr1和非抽紗區nyr1，抽紗區yr1中的第二方向線紗124被去除，而僅留下第一方向線紗122。請一并參閱圖1d，圖1d為印刷網版100的網布120的抽紗區yr1的部分掃描電子顯微鏡成像。從圖1d中可看出，抽紗區yr1即使經過抽紗處理去除了第二方向線紗124，第一方向線紗122因制造過程產生的繞曲狀仍會維持，且原交織處的線紗上的軋壓痕rm仍存在。其中，于原交織處位于上方的第一方向線紗122受到下方第二方向線紗124的推擠，形成波峰，如局部區域pr1中的波峰處p1，而軋壓痕rm即形成在波峰處p1頂部。而于原交織處位于下方的第一方向線紗122受到上方第二方向線紗124推擠，形成波谷，如局部區域pr1中的波谷處v1，并于其彎曲處內側產生凹痕dm。

4、圖1e為圖1d的局部區域pr1中波峰處p1及波谷處v1的線紗的橫截面示意圖。一般而言，軋壓處理前的第一方向線紗122和第二方向線紗124各處的截面形狀皆大致為具第一線徑d1的圓形，而從圖1e中看看出，軋壓處理后的波峰處p1的線段與波谷處v1的線段的截面形狀由原始的圓形變化為不規則形狀，并具有因軋壓處理而形成的第二線徑d2。而波峰處p1與波谷處v1的最大高度差h大致上為軋壓處理后線紗的厚度t1的兩倍，與位在非抽紗區nyr1的交織處n1的厚度相同。圖1f為例如通過印刷網版100的抽紗區yr1印刷至基材st1上的圖案的印刷材料pm1的立體表面輪廓測量圖。從圖1f可了解到，印刷至基材st1上的印刷材料pm1會受到線紗的繞曲程度及線徑變化的影響而存在高低起伏。

5、現有印刷網版工藝中，亦有采用跳紗編織作法，來實現類似抽紗效果的方案。跳紗即為先行指定部分區域不編入其中一向的線紗，因此后續不須進行抽紗處理。此作法雖可避免前述軋壓處理造成的線紗繞曲及線徑擴展，然相較于抽紗處理，其技術門檻較高，并將產生較高昂的制造成本。

技術實現思路

1、由上述可知，印刷品質將受到線紗本身繞曲程度及線徑大小的影響，而現有的印刷網版雖可通過抽紗處理增加印刷時的透墨量，然線紗因軋壓過程導致的形變?nèi)詴?huì)存在，對印刷出的圖案品質仍會造成一定影響。此外，跳紗編織網布的成本亦較高昂。因此，本公開提出的目的在于提出創新的方案，在較低的成本花費限制中，解決過往因軋壓處理導致線紗形變而帶來的不良后果。

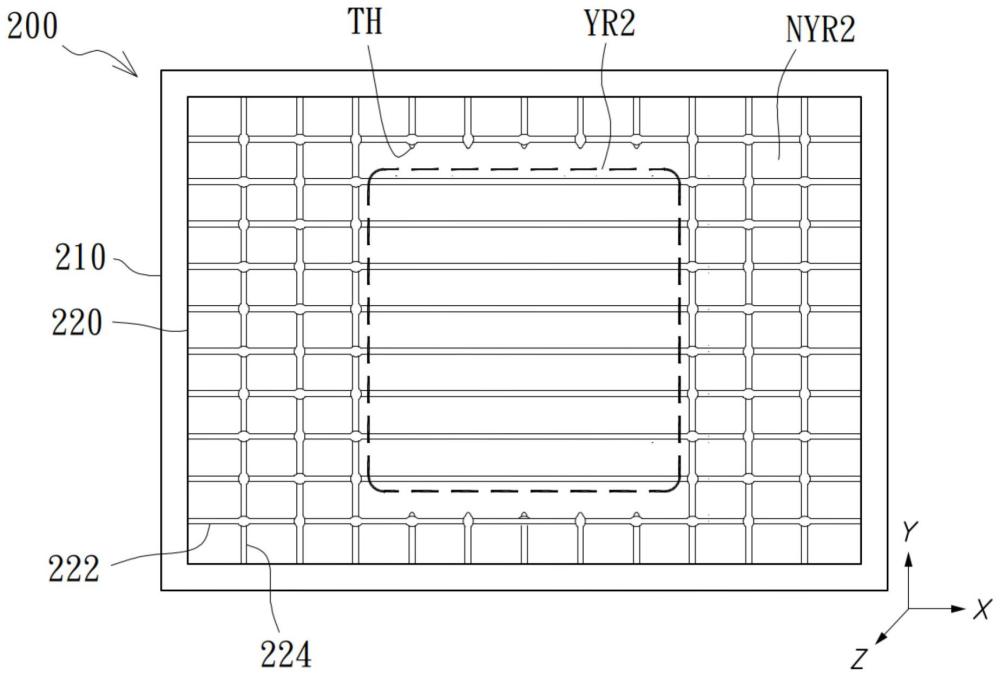

2、在本公開的一技術態樣中提出一種印刷網版。印刷網版包含網框以及網布。網布設置于網框中，其中網布由多條第一方向線紗及多條第二方向線紗構成。網布具有非抽紗區以及抽紗區。位于非抽紗區的第一方向線紗及第二方向線紗彼此交織。位于抽紗區的第二方向線紗經去紗處理而被移除，且網布經軋壓處理后，每一第一方向線紗位于抽紗區中的線段不具有軋壓痕。

3、于一實施例中，線段呈繞曲狀。

4、于一實施例中，線段呈現均勻的線徑。

5、于一實施例中，線段的任兩點的截面形狀相同。

6、于一實施例中，線段具有第一線徑，位于非抽紗區的第一方向線紗及第二方向線紗于彼此交織處具有第二線徑，且于彼此交織處外具有第一線徑，第一線徑小于第二線徑。

7、在本公開的另一技術態樣中提出一種印刷網版制作方法。印刷網版制作方法，包含以下步驟：將多條第一方向線紗及多條第二方向線紗上下交織以形成網布；以預定張力將網布拉伸以于網框上固定；將網布區分為非抽紗區及抽紗區；對抽紗區進行去紗處理，以使抽紗區不具有第二方向線紗；以及對網布進行軋壓處理。

8、本公開跳脫了現有印刷網版工藝中，于軋壓完成后才進行抽紗的既有作法，改以先行抽紗處理后才進行軋壓處理的特殊工藝，避免了線紗的繞曲形變程度過大，亦防止線紗因軋壓處理產生的導致橫向擴展的軋壓痕產生。因此，相較于現有技術，本公開的印刷網版中抽紗區的線紗外型均勻，繞曲程度小，印刷出的圖型品質更加優異。此外，本公開的印刷網版工藝，可于網布整體編織完成后才進行抽紗，而不需先行指定區域進行跳紗編織，在制作成本及工藝時間花費上都獲得顯著改善。

技術特征：

1.一種印刷網版，包含：

2.如權利要求1所述的印刷網版，其中該線段呈繞曲狀。

3.如權利要求1所述的印刷網版，其中該線段呈現均勻的線徑。

4.如權利要求1所述的印刷網版，其中該線段的任兩點的截面形狀相同。

5.如權利要求1所述的印刷網版，其中該線段具有一第一線徑，位于該非抽紗區的該多條第一方向線紗及該多條第二方向線紗于彼此交織處具有一第二線徑，且于彼此交織處外具有該第一線徑，該第一線徑小于該第二線徑。

6.一種印刷網版制作方法，包含以下步驟：

技術總結
印刷網版包含網框以及網布。網布設置于網框中，其中網布由多條第一方向線紗及多條第二方向線紗構成。網布具有非抽紗區以及抽紗區。位于非抽紗區的第一方向線紗及第二方向線紗彼此交織。位于抽紗區的第二方向線紗經去紗處理而被移除，且網布經軋壓處理后，每一第一方向線紗位于抽紗區中的線段不具有軋壓痕。

技術研發人員：許思華,黃軍皓
受保護的技術使用者：倉和股份有限公司
技術研發日：
技術公布日：2025/4/28
