本發明屬于凹版印刷機，具體為一種多色凹版印刷機的回收系統。

背景技術：

1、凹版印刷機的主要特點是印版上的圖文部分凹下，空白部分凸起，與凸版印刷機的版面結構恰好相反。機器在印單色時，先把印版浸在油墨槽中滾動，整個印版表面遂涂滿油墨層。然后，將印版表面屬于空白部分的油墨層刮掉，凸起部分形成空白，而凹進部分則填滿油墨，凹進越深的地方油墨層也越厚。機器通過壓力作用把凹進部分的油墨轉移到印刷物上，從而獲得印刷品。

2、cn202211010370.4公開了一種水性油墨烘干及酒精回收系統，包括烘箱，烘箱內分成a區域和b區域，a區域連通有板換，板換連通有第一蒸發器，第一蒸發器連通有吸濕部件，吸濕部件內裝有高分子吸濕材料，且高分子吸濕材料包括飽和狀態和非飽和狀態，吸濕部件連通有第一冷凝器，第一冷凝器連通有風機，風機與a區域連通；b區域連通有第二冷凝器，第二冷凝器連通有第二電加熱器，第二電加熱器與吸濕部件連通，吸濕部件連通有第二蒸發器，第二蒸發器與第一蒸發器連通。

3、上述的技術方案中，通過用第一加熱器和第二加熱器對空氣進行除濕和升溫，但是，這樣的工作方式，空氣中的熱量在經過管道時容易損失，余熱的利用率差。

技術實現思路

1、本發明的目的在于解決上述問題，提供了一種多色凹版印刷機的回收系統，該系統通過將色組烘箱的進風管設于換熱管內，并將色組烘箱的出風管與換熱管連通，既能對排出的空氣進行降溫，降低了后續回收液態酒精的難度，又能將熱值傳遞給進風管中的熱風中，充分利用余熱。

2、為實現上述目的，本發明提供如下技術方案：

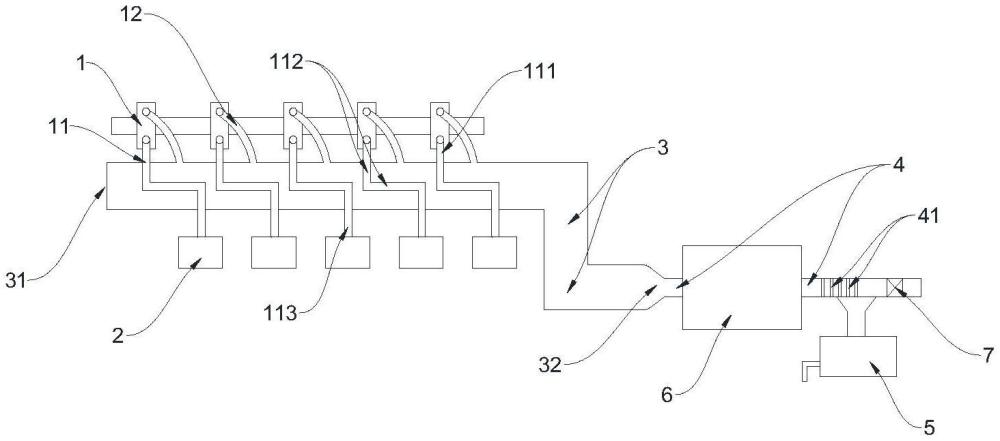

3、一種多色凹版印刷機的回收系統，包括色組烘箱和儲存罐，色組烘箱設有進風管和出風管，進風管上設有熱風輸送機構，還包括換熱管和冷凝管，換熱管具有封閉端和與冷凝管連接的開放端，出風管與換熱管連通，冷凝管內設有引風機構；

4、進風管位于換熱管內，換熱管用于將從色組烘箱排出的空氣的熱值傳遞給進風管；

5、冷凝管將從色組烘箱排出的空氣進行降溫，以使氣態酒精轉換為液態酒精，并輸送至儲存罐中儲存。

6、在上述的一種多色凹版印刷機的回收系統中，進風管包括依次銜接的進風段、彎折段和連接段，進風段與色組烘箱的進風口連接，彎折段位于換熱管內，連接段與熱風輸送機構的輸出端連接。

7、在上述的一種多色凹版印刷機的回收系統中，彎折段占進風管長度的70％～80％。

8、在上述的一種多色凹版印刷機的回收系統中，熱風輸送機構為除濕機。

9、在上述的一種多色凹版印刷機的回收系統中，進風管的材質為不銹鋼。

10、在上述的一種多色凹版印刷機的回收系統中，換熱管的材質為pp材質。

11、在上述的一種多色凹版印刷機的回收系統中，冷凝管上設有多個冷凝濾網。

12、在上述的一種多色凹版印刷機的回收系統中，還包括降溫水池，冷凝管的一端位于降溫水池中。

13、在上述的一種多色凹版印刷機的回收系統中，引風機構為引風機。

14、在上述的一種多色凹版印刷機的回收系統中，色組烘箱的數量為多個。

15、與現有技術相比，本發明的有益效果是：

16、本發明中，換熱管能夠將進風管進行容納，利用從色組烘箱排出的具有高熱值的空氣將熱值傳遞給較低熱值的進風管，通過這樣的方式，既能對排出的空氣進行降溫，降低了后續回收液態酒精的難度，又能將熱值傳遞給進風管中的熱風中，充分利用余熱。

技術特征：

1.一種多色凹版印刷機的回收系統，包括色組烘箱和儲存罐，所述色組烘箱設有進風管和出風管，所述進風管上設有熱風輸送機構，其特征在于，還包括換熱管和冷凝管，所述換熱管具有封閉端和與冷凝管連接的開放端，所述出風管與換熱管連通，所述冷凝管內設有引風機構；

2.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述進風管包括依次銜接的進風段、彎折段和連接段，所述進風段與色組烘箱的進風口連接，所述彎折段位于換熱管內，所述連接段與熱風輸送機構的輸出端連接。

3.根據權利要求2所述的一種多色凹版印刷機的回收系統，其特征在于，所述彎折段占進風管長度的70％～80％。

4.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述熱風輸送機構為除濕機。

5.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述進風管的材質為不銹鋼。

6.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述換熱管的材質為pp材質。

7.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述冷凝管上設有多個冷凝濾網。

8.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，還包括降溫水池，所述冷凝管的一端位于降溫水池中。

9.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述引風機構為引風機。

10.根據權利要求1所述的一種多色凹版印刷機的回收系統，其特征在于，所述色組烘箱的數量為多個。

技術總結
本發明屬于凹版印刷機技術領域，提供了一種多色凹版印刷機的回收系統，包括色組烘箱和儲存罐，色組烘箱設有進風管和出風管，進風管上設有熱風輸送機構，還包括換熱管和冷凝管，換熱管具有封閉端和與冷凝管連接的開放端，出風管與換熱管連通，冷凝管內設有引風機構；進風管位于換熱管內。本發明通過將色組烘箱的進風管設于換熱管內，并將色組烘箱的出風管與換熱管連通，既能對排出的空氣進行降溫，降低了后續回收液態酒精的難度，又能將熱值傳遞給進風管中的熱風中，充分利用余熱。

技術研發人員：李星明
受保護的技術使用者：廣東佰合新材料科技股份有限公司
技術研發日：
技術公布日：2025/4/24
