本發明涉及噴墨成像領域，尤其涉及一種可拆卸地安裝在成像設備中的墨盒。

背景技術：

1、墨盒是一種可拆卸地安裝在成像設備中的墨水容器，用于為成像設備提供墨水，一般的，為使得墨盒在成像設備中能夠正常使用，墨盒中至少需要設置鎖定裝置、檢測裝置和芯片構件，所述鎖定裝置用于將墨盒鎖定在成像設備中，檢測裝置用于檢測墨盒是否安裝、墨盒的型號和墨盒中的剩余墨水量至少之一，芯片構件用于在墨盒與成像設備之間建立通信連接，使得成像設備獲知墨盒的參數信息。

2、所述鎖定裝置、檢測裝置和芯片構件均固定設置在墨盒中，且所述各部件在墨盒中的相對位置也被限定，該設計一方面使得墨盒在受到撞擊或跌落時，所述各部件易損壞，另一方面降低了墨盒的設計自由度。

技術實現思路

1、有鑒于此，本發明提供一種采用下述技術方案的墨盒，以解決上述技術問題至少之一，具體為：

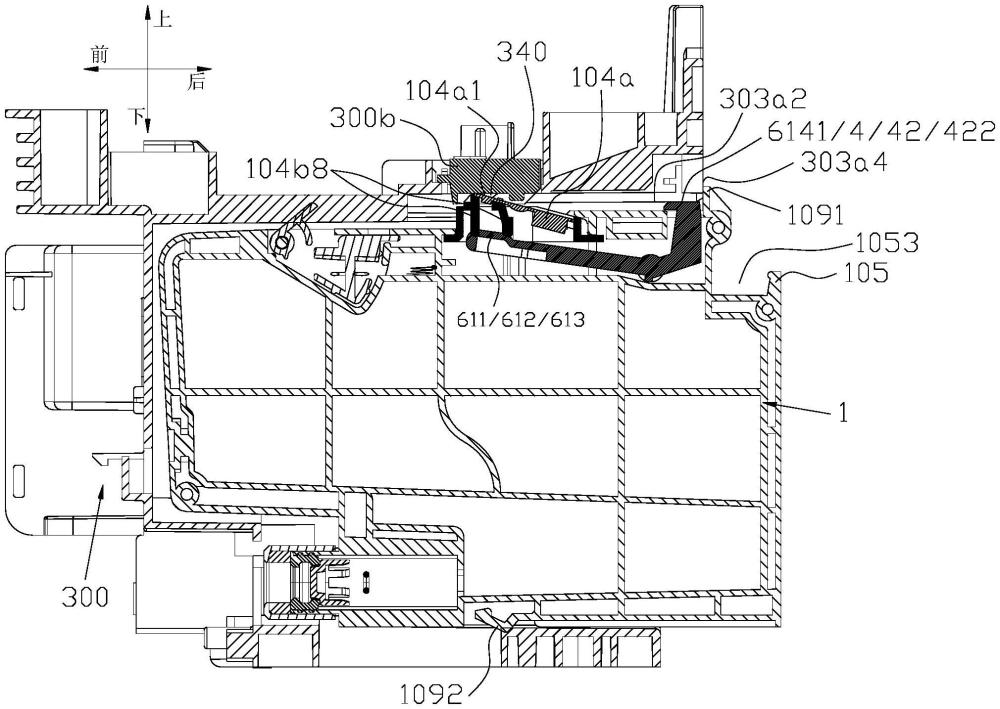

2、墨盒，可拆卸地安裝在成像設備的墨盒安裝部中，所述墨盒安裝部具有多個插入空間，不同插入空間用于容納具有不同顏色墨水的墨盒，所述墨盒安裝部包括設置在其中的電觸針、作用件、阻擋部，所述電觸針、作用件、阻擋部均位于插入空間的上方，在前后方向上，所述作用件位于電觸針的后方，所述墨盒處于安裝狀態時，所述墨盒的重力方向為向下方向，與向下方向相反的方向為向上方向，所述墨盒包括：盒體，包括第一殼體、第二殼體以及形成在第一殼體、第二殼體之間用于容納墨水的墨水腔；芯片構件，包括相互結合的芯片和結合部，所述芯片至少包括電接觸部，所述電接觸部用于與電觸針電連接，所述結合部用于安裝芯片，所述結合部相對于盒體在上下方向可滑動地設置；觸發機構，包括呈杠桿狀的觸發件，所述觸發件包括具有力接收面的力接收部和觸發部，所述力接收部用于接收外部作用力，所述觸發部用于推動結合部向上運動，所述觸發件被設置為可在突出位置和觸發位置之間移動，在突出位置，所述芯片與電觸針不接觸，在觸發位置，所述芯片與電觸針接觸，所述力接收部和觸發部位于觸發件的兩端，所述觸發件可繞著沿左右方向延伸的旋轉軸線轉動。

3、所述墨盒還包括鎖定部，所述鎖定部相對于盒體可活動，所述鎖定部的至少一部分可在鎖定位置和解鎖位置之間移動；在鎖定位置時，所述鎖定部與作用件和阻擋部至少之一抵接，所述墨盒被鎖定在墨盒安裝部中，所述電接觸部與電觸針接觸；在解鎖位置時，所述鎖定部與作用件和阻擋部至少之一脫離抵接，所述墨盒被解鎖，所述電接觸部與電觸針脫離接觸。

4、所述鎖定部包括具有鎖定面的抵接部，當所述墨盒被鎖定時，所述鎖定面與作用件在盒體的后側摩擦抵接，在前后方向上，所述鎖定面位于電接觸部的后方。

5、所述鎖定部包括具有鎖定面的抵接部，當所述墨盒向著墨盒安裝部安裝至預定位置時，在前后方向上，所述鎖定面與阻擋部抵接的位置位于電觸針的前方。

6、所述第一殼體和第二殼體之間還形成有容納腔，沿上下方向，所述容納腔位于墨水腔上方，所述容納腔具有面向上方敞口的暴露口，所述觸發件設置在容納腔內，并通過所述暴露口向上暴露，所述墨盒未被安裝至墨盒安裝部時，至少所述力接收部位于暴露口的上方；

7、所述鎖定部設置在觸發件上，所述鎖定面為力接收面，所述作用件包括第二干涉部，在上下方向上，所述第二干涉部位于插入空間的上方，在所述墨盒向著墨盒安裝部安裝的過程中，所述抵接部與第二干涉部抵接而接收外部作用力并向下運動；當所述墨盒安裝到預定位置時，通過所述鎖定面與第二干涉部的摩擦抵接，所述墨盒被鎖定。

8、所述墨盒還包括在盒體后側向上突出的限位部，所述鎖定面為限位部朝向上方設置的第二限位面，所述作用件包括第三干涉部，在上下方向上，所述第三干涉部位于插入空間的上方，當所述墨盒安裝至預定位置時，通過所述第二限位面與第三干涉部的摩擦抵接，所述墨盒被鎖定。

9、所述鎖定部被設置為位于第一殼體/第二殼體上且朝向上方延伸的懸臂。

10、所述抵接部包括擠壓面和鎖定面，所述擠壓面用于與阻擋部抵接而接收擠壓力，所述抵接部的至少一部分朝向下方發生彈性變形，使得所述鎖定部能夠越過阻擋部，所述鎖定面用于與阻擋部抵接而使得墨盒被鎖定。

11、所述墨盒還包括與盒體結合的出墨部，所述出墨部具有朝向前方的出墨口，所述出墨口用于將墨水向成像設備供應；所述出墨部還包括設置在其內部的密封塞、設置在其外部的外蓋以及設置在外蓋與密封塞之間的吸附件，所述外蓋用于固定所述密封塞，當所述墨盒向后方從墨盒安裝部取出時，所述吸附件用于吸附吸墨針外側壁上的墨水；所述吸附件的一部分位于出墨口的內部，以與密封塞結合，另一部分位于出墨口的外部；所述盒體還設置有與外蓋相互作用的彈力臂，以固定外蓋。

12、所述墨盒還包括導氣構件，所述導氣構件能夠在密封位置和解除密封位置之間轉換，在所述密封位置，所述墨水腔不與大氣連通，在所述解除密封位置，所述墨水腔與大氣連通；所述鎖定部被設置為位于導氣構件上且朝向上方延伸的懸臂；所述抵接部包括擠壓面和鎖定面，當所述擠壓面與阻擋部抵接而接收擠壓力時，所述抵接部的至少一部分朝向下方發生彈性變形，使得所述鎖定部能夠越過阻擋部，所述鎖定面用于與阻擋部抵接而使得墨盒被鎖定。

13、所述第一殼體和第二殼體之間還形成有容納腔，沿上下方向，所述容納腔位于墨水腔上方，所述容納腔具有面向后方敞口的暴露口，所述觸發件設置在容納腔內，并通過所述暴露口向后暴露，至少所述力接收部位于暴露口的后方；所述成像設備還具有相對于墨盒安裝部可轉動或平動的門蓋，所述鎖定部為力接收部，當所述門蓋關閉時，所述門蓋與力接收部抵接，所述墨盒被鎖定，當所述門蓋打開時，所述門蓋與力接收部脫離抵接，所述墨盒被解鎖。

14、所述墨盒還包括設置在其后方的操作部，所述操作部相對于盒體可活動地設置，所述操作部能夠限制鎖定部在鎖定位置與解鎖位置之間移動，所述操作部具有限制鎖定部從鎖定解鎖位置移動到解鎖鎖定位置的第一狀態以及允許鎖定部從鎖定位置移動到解鎖位置的第二狀態。

15、所述鎖定部包括導向部和第四復位件，所述導向部用于對抵接部的運動進行導向，所述抵接部相對于盒體可在鎖定位置和解鎖位置之間移動，所述第四復位件用于迫使抵接部向著鎖定位置移動；在所述鎖定位置上，所述操作部處于第一狀態，且所述操作部與導向部/抵接部相抵接，所述抵接部與阻擋部抵接；當所述操作部位于第二狀態時，所述操作部解除對導向部/抵接部的限制，所述墨盒朝向后方運動脫離墨盒安裝部時，在重力作用下/被阻擋部推動下，所述抵接部與阻擋部脫離抵接，所述鎖定部從鎖定位置移動至解鎖位置。

16、所述結合部與鎖定部一體設置，所述芯片固定設置在結合部上，當墨盒安裝至預定位置時，鎖定部/抵接部運動至鎖定位置而與阻擋部抵接，芯片/電接觸部產生上下方向上的位移而從電斷開位置移動至電連接位置。

17、本發明中提供的墨盒中的鎖定部被設置為懸臂，所述鎖定部被設置在第一殼體/第二殼體/密封件上，通過這樣的設置，墨盒的結構變得更加緊湊，提高了墨盒的設計自由度；同時芯片座在上下方向活動設置，有利于對芯片進行保護。
