本發明涉及旅游設備研究領域，具體地，涉及一種旅游景區景點導向裝置。

背景技術：

隨著科技的進步和發展，旅游逐漸成為人們休假的重要選擇，而在節假日選擇出行的人們越來越多，容易導致景區人數眾多，不便于游玩。

在現有技術中，景區通常在售票后對景區游客人流量缺乏監管，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故。

綜上所述，本申請發明人在實現本申請實施例中發明技術方案的過程中，發現上述技術至少存在如下技術問題：

在現有技術中，現有的景區人流缺乏實時監管和導向，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故的技術問題。

技術實現要素：

本發明提供了一種旅游景區景點導向裝置，解決了現有的景區人流缺乏實時監管和導向，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故的技術問題，實現了裝置設計合理，能夠對景區各景點的人流情況進行實時顯示，便于人們對景點和路線的選擇，節約時間和保障安全性的技術效果。

為解決上述技術問題，本申請實施例提供了一種旅游景區景點導向裝置，所述裝置包括：

N個攝像頭、服務器、N個顯示器，所述N為大于等于1的正整數，所述N個攝像頭和所述N個顯示器均與所述服務器連接，所述顯示器側面通過第一支架連接有廣告箱，所述廣告箱底部為開口狀，所述廣告箱內頂部固定有第一磁鐵塊，所述廣告箱兩側內壁設有導槽，所述廣告箱內對應設有廣告板，所述廣告板兩側連接有滑球，所述廣告箱正面設有玻璃窗，所述廣告箱內設有背光燈管組，所述廣告板上端和下端均固定有金屬塊，操作桿上端與電磁鐵連接，所述操作桿內固定有第一蓄電池，所述第一蓄電池通過第一開關與所述電磁鐵連接；所述顯示器側面固定有顯示圓筒，所述顯示圓筒內設有活塞，第一氣管一端與氣泵連接，所述第一氣管另一端延伸至所述顯示圓筒內并位于所述活塞下方，所述第一氣管上設有氣閥，所述氣泵通過第二開關與第二蓄電池連接；其中，所述裝置還包括太陽能電池板和風力發電器，所述太陽能電池板和所述風力發電器均與所述第二蓄電池連接，所述顯示器上方固定有清潔結構，所述清潔結構包括：固定桿、回位彈簧、橫桿、第一操作繩、第二操作繩、水箱，所述橫桿表面設有棉布層，所述固定桿和所述水箱均固定在所述顯示器的頂部，所述橫桿通過所述回位彈簧與所述固定桿連接，第一操作繩上端與所述橫桿連接，第二操作繩的上端與所述水箱的水閥連接，排水管一端通過所述水閥與所述水箱連接，排水管的另一端延伸至所述顯示器頂部，所述水箱上表面為網狀結構。

其中，將多個攝像頭分別安裝在景區的多個景點，對景點的人流量情況進行采集，然后傳遞回服務器，服務器將圖像信息傳遞給顯示器進行顯示，將顯示器安裝在景區的門口，游客進入景區后，通過觀察多個顯示器上顯示的景點游客數量，可以對將要去的景點和路線進行選擇，避免擁堵，節約了時間，且也保障了安全性。

進一步的，顯示器側面連接有廣告箱，廣告箱內對應設有廣告板，通過廣告板上進行圖片和文字的介紹，便于游客對相應的景點進行了解，且廣告板通過滑球在導槽內滑動，便于對廣告板進行更換和安裝，在更換廣告板時，首先利用操作桿，打開第一開關，使得第一蓄電池為電磁鐵通電，電磁鐵產生磁力，將廣告板下端的金屬塊吸住，然后利用操作桿操作廣告板在導槽內滑動，使得廣告板上端的金屬塊與廣告箱內頂部的第一磁鐵塊吸附，然后關閉第一開關，使得電磁鐵失去吸附力，然后收回操作桿即可，便于對廣告板進行更換，廣告箱正面設有玻璃窗便于游客進行觀看，廣告箱內設有背光燈管組便于保障游客觀察的視線和燈管，保障觀看效果。

進一步的，顯示器側面固定有顯示圓筒，顯示圓筒內設有活塞，第一氣管一端與氣泵連接，第一氣管另一端延伸至顯示圓筒內并位于活塞下方，第一氣管上設有氣閥，氣泵通過第二開關與第二蓄電池連接；工作人員可以通過控制氣泵產生的氣壓，使得活塞在顯示圓筒內呈現不同的顯示高度，當該景點游客較多時，將氣泵的氣壓調高，使得活塞上移，同理，當景點的游客較小時，調低氣泵產生的氣壓，游客可以通過觀察活塞的位置更加直觀的獲得景點的游客數量。

進一步的，利用太陽能電池板和風力發電器發電為蓄電池供電，蓄電池為裝置提供電能，節能環保，且顯示器上方固定有清潔結構，利用清潔結構便于對顯示器進行清潔，避免了傳統的人工攀爬進行擦拭，省時省力。首先利用上表面為網狀結構的水箱對雨水進行收集，然后當需要進行清潔時，首先拉動第一操作繩使得回位彈簧拉伸，利用橫桿上下移動對顯示器表面進行清潔，清潔完成后利用回位彈簧進行回位，然后拉動第二操作繩打開水閥，水箱內的水排出對顯示器清潔后表面的殘留雜質進行沖刷，保障清潔效果。

其中，所述顯示圓筒采用玻璃制成，所述顯示圓筒側面設有刻度，采用玻璃便于觀察，設有刻度，便于獲得活塞的具體高度來判斷景點游客數量。

其中，所述背光燈管組包括M個背光燈管，所述M為大于等于2的正整數，所述M個背光燈管均勻分布在廣告箱內，所述M個背光燈管對應設有M個電源開關，通過開啟和關閉不同的背光燈管，可以實現背光效果的調整，保障背光良好的效果。

其中，所述操作桿表面為螺紋狀，所述操作桿具體為伸縮桿。

其中，所述廣告箱內壁設有干燥層，所述干燥層內填充有干燥劑，所述干燥層設有一進料口和一出料口，所述干燥層內設有攪拌桿，所述攪拌桿與電機轉動軸連接，由于干燥劑在使用一段時間后干燥效果會下降，需要進行更換，傳統好將整個干燥層進行更換需要將廣告箱拆開，較為麻煩，本申請中，利用電機帶動攪拌桿轉動，將吸收水分后成塊狀的干燥劑粉化，然后從出料口中排出，然后從進料口中加入新的干燥劑，便于更換，使用方便。

本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

由于采用了將旅游景區景點導向裝置設計為包括：N個攝像頭、服務器、N個顯示器，所述N為大于等于1的正整數，所述N個攝像頭和所述N個顯示器均與所述服務器連接，所述顯示器側面通過第一支架連接有廣告箱，所述廣告箱底部為開口狀，所述廣告箱內頂部固定有第一磁鐵塊，所述廣告箱兩側內壁設有導槽，所述廣告箱內對應設有廣告板，所述廣告板兩側連接有滑球，所述廣告箱正面設有玻璃窗，所述廣告箱內設有背光燈管組，所述廣告板上端和下端均固定有金屬塊，操作桿上端與電磁鐵連接，所述操作桿內固定有第一蓄電池，所述第一蓄電池通過第一開關與所述電磁鐵連接；所述顯示器側面固定有顯示圓筒，所述顯示圓筒內設有活塞，第一氣管一端與氣泵連接，所述第一氣管另一端延伸至所述顯示圓筒內并位于所述活塞下方，所述第一氣管上設有氣閥，所述氣泵通過第二開關與第二蓄電池連接；其中，所述裝置還包括太陽能電池板和風力發電器，所述太陽能電池板和所述風力發電器均與所述第二蓄電池連接，所述顯示器上方固定有清潔結構，所述清潔結構包括：固定桿、回位彈簧、橫桿、第一操作繩、第二操作繩、水箱，所述橫桿表面設有棉布層，所述固定桿和所述水箱均固定在所述顯示器的頂部，所述橫桿通過所述回位彈簧與所述固定桿連接，第一操作繩上端與所述橫桿連接，第二操作繩的上端與所述水箱的水閥連接，排水管一端通過所述水閥與所述水箱連接，排水管的另一端延伸至所述顯示器頂部，所述水箱上表面為網狀結構的技術方案，所以，有效解決了現有的景區人流缺乏實時監管和導向，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故的技術問題，進而實現了裝置設計合理，能夠對景區各景點的人流情況進行實時顯示，便于人們對景點和路線的選擇，節約時間和保障安全性的技術效果。

附圖說明

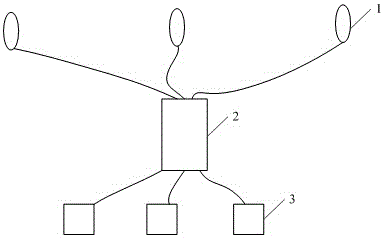

圖1是本申請實施例一中旅游景區景點導向裝置的結構示意圖；

圖2是本申請實施例一中廣告箱的結構示意圖；

圖3是本申請實施例一中操作桿的結構示意圖；

圖4是本申請實施例一中顯示圓筒的結構示意圖；

圖5是本申請實施例一中清潔結構的結構示意圖；

其中，1-攝像頭，2-服務器，3-顯示器，4-第一支架，5-廣告箱，6-第一磁鐵塊，7-導槽，8-廣告板，9-滑球，10-背光燈管組，11-金屬塊，12-操作桿，13-電磁鐵，14-第一蓄電池，15-第一開關，16-顯示圓筒，17-活塞，18-第一氣管，19-氣泵，20-氣閥，21-第二蓄電池，22-太陽能電池板，23-風力發電器，24-固定桿，25-回位彈簧，26-橫桿,27-第一操作繩，28-第二操作繩，29-水箱，30-排水管。

具體實施方式

本發明提供了一種旅游景區景點導向裝置，解決了現有的景區人流缺乏實時監管和導向，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故的技術問題，實現了裝置設計合理，能夠對景區各景點的人流情況進行實時顯示，便于人們對景點和路線的選擇，節約時間和保障安全性的技術效果。

本申請實施中的技術方案為解決上述技術問題。總體思路如下：

采用了將旅游景區景點導向裝置設計為包括：N個攝像頭、服務器、N個顯示器，所述N為大于等于1的正整數，所述N個攝像頭和所述N個顯示器均與所述服務器連接，所述顯示器側面通過第一支架連接有廣告箱，所述廣告箱底部為開口狀，所述廣告箱內頂部固定有第一磁鐵塊，所述廣告箱兩側內壁設有導槽，所述廣告箱內對應設有廣告板，所述廣告板兩側連接有滑球，所述廣告箱正面設有玻璃窗，所述廣告箱內設有背光燈管組，所述廣告板上端和下端均固定有金屬塊，操作桿上端與電磁鐵連接，所述操作桿內固定有第一蓄電池，所述第一蓄電池通過第一開關與所述電磁鐵連接；所述顯示器側面固定有顯示圓筒，所述顯示圓筒內設有活塞，第一氣管一端與氣泵連接，所述第一氣管另一端延伸至所述顯示圓筒內并位于所述活塞下方，所述第一氣管上設有氣閥，所述氣泵通過第二開關與第二蓄電池連接；其中，所述裝置還包括太陽能電池板和風力發電器，所述太陽能電池板和所述風力發電器均與所述第二蓄電池連接，所述顯示器上方固定有清潔結構，所述清潔結構包括：固定桿、回位彈簧、橫桿、第一操作繩、第二操作繩、水箱，所述橫桿表面設有棉布層，所述固定桿和所述水箱均固定在所述顯示器的頂部，所述橫桿通過所述回位彈簧與所述固定桿連接，第一操作繩上端與所述橫桿連接，第二操作繩的上端與所述水箱的水閥連接，排水管一端通過所述水閥與所述水箱連接，排水管的另一端延伸至所述顯示器頂部，所述水箱上表面為網狀結構的技術方案，所以，有效解決了現有的景區人流缺乏實時監管和導向，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故的技術問題，進而實現了裝置設計合理，能夠對景區各景點的人流情況進行實時顯示，便于人們對景點和路線的選擇，節約時間和保障安全性的技術效果。

為了更好的理解上述技術方案，下面將結合說明書附圖以及具體的實施方式對上述技術方案進行詳細的說明。

實施例一：

在實施例一中，提供了一種旅游景區景點導向裝置，請參考圖1-圖5，所述裝置包括：

N個攝像頭1、服務器2、N個顯示器3，所述N為大于等于1的正整數，所述N個攝像頭和所述N個顯示器均與所述服務器連接，所述顯示器側面通過第一支架4連接有廣告箱5，所述廣告箱底部為開口狀，所述廣告箱內頂部固定有第一磁鐵塊6，所述廣告箱兩側內壁設有導槽7，所述廣告箱內對應設有廣告板8，所述廣告板兩側連接有滑球9，所述廣告箱正面設有玻璃窗，所述廣告箱內設有背光燈管組10，所述廣告板上端和下端均固定有金屬塊11，操作桿12上端與電磁鐵13連接，所述操作桿內固定有第一蓄電池14，所述第一蓄電池通過第一開關15與所述電磁鐵連接；所述顯示器側面固定有顯示圓筒16，所述顯示圓筒內設有活塞17，第一氣管18一端與氣泵19連接，所述第一氣管另一端延伸至所述顯示圓筒內并位于所述活塞下方，所述第一氣管上設有氣閥20，所述氣泵通過第二開關與第二蓄電池21連接；其中，所述裝置還包括太陽能電池板22和風力發電器23，所述太陽能電池板和所述風力發電器均與所述第二蓄電池連接，所述顯示器上方固定有清潔結構，所述清潔結構包括：固定桿24、回位彈簧25、橫桿26、第一操作繩27、第二操作繩28、水箱29，所述橫桿表面設有棉布層，所述固定桿和所述水箱均固定在所述顯示器的頂部，所述橫桿通過所述回位彈簧與所述固定桿連接，第一操作繩上端與所述橫桿連接，第二操作繩的上端與所述水箱的水閥連接，排水管30一端通過所述水閥與所述水箱連接，排水管的另一端延伸至所述顯示器頂部，所述水箱上表面為網狀結構。

其中，將多個攝像頭分別安裝在景區的多個景點，對景點的人流量情況進行采集，然后傳遞回服務器，服務器將圖像信息傳遞給顯示器進行顯示，將顯示器安裝在景區的門口，游客進入景區后，通過觀察多個顯示器上顯示的景點游客數量，可以對將要去的景點和路線進行選擇，避免擁堵，節約了時間，且也保障了安全性。

進一步的，顯示器側面連接有廣告箱，廣告箱內對應設有廣告板，通過廣告板上進行圖片和文字的介紹，便于游客對相應的景點進行了解，且廣告板通過滑球在導槽內滑動，便于對廣告板進行更換和安裝，在更換廣告板時，首先利用操作桿，打開第一開關，使得第一蓄電池為電磁鐵通電，電磁鐵產生磁力，將廣告板下端的金屬塊吸住，然后利用操作桿操作廣告板在導槽內滑動，使得廣告板上端的金屬塊與廣告箱內頂部的第一磁鐵塊吸附，然后關閉第一開關，使得電磁鐵失去吸附力，然后收回操作桿即可，便于對廣告板進行更換，廣告箱正面設有玻璃窗便于游客進行觀看，廣告箱內設有背光燈管組便于保障游客觀察的視線和燈管，保障觀看效果。

進一步的，顯示器側面固定有顯示圓筒，顯示圓筒內設有活塞，第一氣管一端與氣泵連接，第一氣管另一端延伸至顯示圓筒內并位于活塞下方，第一氣管上設有氣閥，氣泵通過第二開關與第二蓄電池連接；工作人員可以通過控制氣泵產生的氣壓，使得活塞在顯示圓筒內呈現不同的顯示高度，當該景點游客較多時，將氣泵的氣壓調高，使得活塞上移，同理，當景點的游客較小時，調低氣泵產生的氣壓，游客可以通過觀察活塞的位置更加直觀的獲得景點的游客數量。

進一步的，利用太陽能電池板和風力發電器發電為蓄電池供電，蓄電池為裝置提供電能，節能環保，且顯示器上方固定有清潔結構，利用清潔結構便于對顯示器進行清潔，避免了傳統的人工攀爬進行擦拭，省時省力。首先利用上表面為網狀結構的水箱對雨水進行收集，然后當需要進行清潔時，首先拉動第一操作繩使得回位彈簧拉伸，利用橫桿上下移動對顯示器表面進行清潔，清潔完成后利用回位彈簧進行回位，然后拉動第二操作繩打開水閥，水箱內的水排出對顯示器清潔后表面的殘留雜質進行沖刷，保障清潔效果。

其中，所述顯示圓筒采用玻璃制成，所述顯示圓筒側面設有刻度，采用玻璃便于觀察，設有刻度，便于獲得活塞的具體高度來判斷景點游客數量。

其中，所述背光燈管組包括M個背光燈管，所述M為大于等于2的正整數，所述M個背光燈管均勻分布在廣告箱內，所述M個背光燈管對應設有M個電源開關，通過開啟和關閉不同的背光燈管，可以實現背光效果的調整，保障背光良好的效果。

其中，所述操作桿表面為螺紋狀，所述操作桿具體為伸縮桿。

其中，所述廣告箱內壁設有干燥層，所述干燥層內填充有干燥劑，所述干燥層設有一進料口和一出料口，所述干燥層內設有攪拌桿，所述攪拌桿與電機轉動軸連接，由于干燥劑在使用一段時間后干燥效果會下降，需要進行更換，傳統好將整個干燥層進行更換需要將廣告箱拆開，較為麻煩，本申請中，利用電機帶動攪拌桿轉動，將吸收水分后成塊狀的干燥劑粉化，然后從出料口中排出，然后從進料口中加入新的干燥劑，便于更換，使用方便。

上述本申請實施例中的技術方案，至少具有如下的技術效果或優點：

由于采用了將旅游景區景點導向裝置設計為包括：N個攝像頭、服務器、N個顯示器，所述N為大于等于1的正整數，所述N個攝像頭和所述N個顯示器均與所述服務器連接，所述顯示器側面通過第一支架連接有廣告箱，所述廣告箱底部為開口狀，所述廣告箱內頂部固定有第一磁鐵塊，所述廣告箱兩側內壁設有導槽，所述廣告箱內對應設有廣告板，所述廣告板兩側連接有滑球，所述廣告箱正面設有玻璃窗，所述廣告箱內設有背光燈管組，所述廣告板上端和下端均固定有金屬塊，操作桿上端與電磁鐵連接，所述操作桿內固定有第一蓄電池，所述第一蓄電池通過第一開關與所述電磁鐵連接；所述顯示器側面固定有顯示圓筒，所述顯示圓筒內設有活塞，第一氣管一端與氣泵連接，所述第一氣管另一端延伸至所述顯示圓筒內并位于所述活塞下方，所述第一氣管上設有氣閥，所述氣泵通過第二開關與第二蓄電池連接；其中，所述裝置還包括太陽能電池板和風力發電器，所述太陽能電池板和所述風力發電器均與所述第二蓄電池連接，所述顯示器上方固定有清潔結構，所述清潔結構包括：固定桿、回位彈簧、橫桿、第一操作繩、第二操作繩、水箱，所述橫桿表面設有棉布層，所述固定桿和所述水箱均固定在所述顯示器的頂部，所述橫桿通過所述回位彈簧與所述固定桿連接，第一操作繩上端與所述橫桿連接，第二操作繩的上端與所述水箱的水閥連接，排水管一端通過所述水閥與所述水箱連接，排水管的另一端延伸至所述顯示器頂部，所述水箱上表面為網狀結構的技術方案，所以，有效解決了現有的景區人流缺乏實時監管和導向，導致熱門景點或路線人數過多，導致排隊浪費時間和容易出現安全事故的技術問題，進而實現了裝置設計合理，能夠對景區各景點的人流情況進行實時顯示，便于人們對景點和路線的選擇，節約時間和保障安全性的技術效果。

盡管已描述了本發明的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例作出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本發明范圍的所有變更和修改。

顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和范圍。這樣，倘若本發明的這些修改和變型屬于本發明權利要求及其等同技術的范圍之內，則本發明也意圖包含這些改動和變型在內。
