本發明涉及l(fā)ed屏散熱技術領域，具體為一種自動散熱壓鑄鋁箱體。

背景技術：

led的發光顏色和發光效率與制作led的材料和工藝有關，燈球剛開始全是藍光的，后面再加上熒光粉，根據用戶的不同需要，調節出不同的光色，廣泛使用的有紅、綠、藍和黃四種。由于led工作電壓低，能主動發光且有一定亮度，亮度又能用電壓（或電流）調節，本身又耐沖擊、抗振動和壽命長（10萬小時），所以在大型的顯示設備中，尚無其他的顯示方式與led顯示方式匹敵。led顯示屏在長時間使用的時候會發熱，所以要對led顯示屏進行散熱，目前，市場上現有的技術對led顯示屏進行散熱都是通過空調和抽風機來散熱，而使用空調和抽風機來散熱會加占用很大的位置，導致led顯示屏體積變大，而且使用抽風機和空調會加大能耗，很不環保。

技術實現要素：

本發明的目的在于提供一種自動散熱壓鑄鋁箱體，具備代替空調和抽風機進行散熱的優點，解決了使用空調和抽風機散熱會加大能耗的問題。

為實現上述目的，本發明提供如下技術方案：一種自動散熱壓鑄鋁箱體，包括導熱鋁條、模具底殼、壓鑄鋁箱體、電源盒、接收卡盒和螺絲，所述導熱鋁條卡接在模具底殼上，所述模具底殼通過螺絲與壓鑄鋁箱體固定連接，所述壓鑄鋁箱體的背面開設有螺紋孔，所述壓鑄鋁箱體遠離螺紋孔的背面設置有卡條，所述卡條與卡槽卡接，所述螺紋孔通過螺絲與固定孔固定連接，所述卡槽和固定孔均開設在電源盒和接收卡盒的一側，所述電源盒和接收卡盒以壓鑄鋁箱體的中軸線為對稱軸對稱設置。

優選的，所述螺紋孔的數量有四個，且四個螺紋孔設置在壓鑄鋁箱體背面的四角。

優選的，所述模具底殼和壓鑄鋁箱體的背面均開設有定位孔，且定位孔的數量為二十五到三十五個，且模具底殼和壓鑄鋁箱體背面的定位孔均通過螺絲螺紋連接。

優選的，所述導熱鋁條的背面與模具底殼的正面平齊。

優選的，所述導熱鋁條分為四組分別卡接在模具底殼的正面，且每組導熱鋁條的數量為十到十四個。

與現有技術相比，本發明的有益效果如下：

1、本發明通過導熱鋁條和壓鑄鋁箱體的設置，解決了led顯示屏進行散熱都是通過空調和抽風機來散熱的問題，避免了使用空調和抽風機來進行散熱占位大的問題，從而減輕了led顯示屏的體積，而且解決了使用空調和抽風機散熱會加大能耗的問題，起到了環保節能的效果。

附圖說明

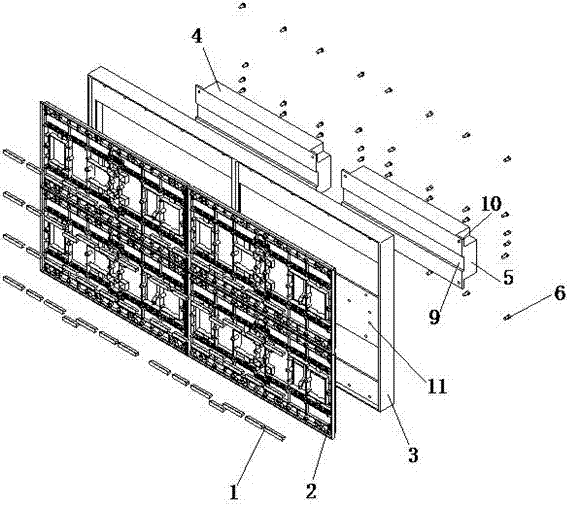

圖1為本發明背視結構爆炸示意圖；

圖2為本發明正式結構爆炸示意圖。

圖中：1導熱鋁條、2模具底殼、3壓鑄鋁箱體、4電源盒、5接收卡盒、6螺絲、7螺紋孔、8卡條、9卡槽、10固定孔、11定位孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，一種自動散熱壓鑄鋁箱體，包括導熱鋁條1、模具底殼2、壓鑄鋁箱體3、電源盒4、接收卡盒5和螺絲6，導熱鋁條1卡接在模具底殼2上，導熱鋁條1在卡接在模具底殼2上之前，在導熱鋁條1的背面圖上散熱膏，導熱鋁條1的背面與模具底殼2的正面平齊，導熱鋁條1分為四組分別卡接在模具底殼2的正面，且每組導熱鋁條1的數量為十到十四個，模具底殼2通過螺絲6與壓鑄鋁箱體3固定連接，通過導熱鋁條1和壓鑄鋁箱體3的設置，解決了led顯示屏進行散熱都是通過空調和抽風機來散熱的問題，避免了使用空調和抽風機來進行散熱占位大的問題，從而減輕了led顯示屏的體積，而且解決了使用空調和抽風機散熱會加大能耗的問題，起到了環保節能的效果，模具底殼2和壓鑄鋁箱體3的背面均開設有定位孔11，且定位孔11的數量為二十五到三十五個，且模具底殼2和壓鑄鋁箱體3背面的定位孔11均通過螺絲6螺紋連接，壓鑄鋁箱體3的背面開設有螺紋孔7，螺紋孔7的數量有四個，且四個螺紋孔7設置在壓鑄鋁箱體3背面的四角，螺紋孔7可以通過螺絲6將壓鑄鋁箱體3進行固定，壓鑄鋁箱體3遠離螺紋孔7的背面設置有卡條8，卡條8與卡槽9卡接，通過卡條8和卡槽9的設置，使電源盒4和接收卡盒5可以與壓鑄鋁箱體3更好的進行固定，螺紋孔7通過螺絲6與固定孔10固定連接，卡槽9和固定孔10均開設在電源盒4和接收卡盒5的一側，電源盒4和接收卡盒5以壓鑄鋁箱體3的中軸線為對稱軸對稱設置。

使用時，通過導熱鋁條1將模組底殼2上的熱量吸收，然后通過導熱鋁條1把吸收的熱量傳輸給壓鑄鋁箱體3，然后通過壓鑄鋁箱體3將熱量散發到空中，從而完成散熱。

綜上所述：該自動散熱壓鑄鋁箱體，通過導熱鋁條1和壓鑄鋁箱體3的設置，解決了led顯示屏進行散熱都是通過空調和抽風機來散熱的問題，避免了使用空調和抽風機來進行散熱占位大的問題，從而減輕了led顯示屏的體積，而且解決了使用空調和抽風機散熱會加大能耗的問題，起到了環保節能的效果。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種自動散熱壓鑄鋁箱體，包括導熱鋁條、模具底殼、壓鑄鋁箱體、電源盒、接收卡盒和螺絲，所述導熱鋁條卡接在模具底殼上，所述模具底殼通過螺絲與壓鑄鋁箱體固定連接，所述壓鑄鋁箱體的背面開設有螺紋孔，所述壓鑄鋁箱體遠離螺紋孔的背面設置有卡條，卡條與卡槽卡接，螺紋孔通過螺絲與固定孔固定連接，卡槽和固定孔均開設在電源盒和接收卡盒的一側。本發明通過導熱鋁條和壓鑄鋁箱體的設置，解決了LED顯示屏進行散熱都是通過空調和抽風機來散熱的問題，避免了使用空調和抽風機來進行散熱占位大的問題，從而減輕了LED顯示屏的體積，而且解決了使用空調和抽風機散熱會加大能耗的問題，起到了環保節能的效果。

技術研發人員：楊培典;彭貴鋒
受保護的技術使用者：長沙信元電子科技有限公司
技術研發日：2016.12.01
技術公布日：2017.09.08
