本發明屬于LED顯示技術領域，尤其涉及一種LED顯示屏及其顯示控制裝置與消隱電路。

背景技術：

由于LED顯示屏具有亮度高、工作電壓低、功耗小、大型化、壽命長、耐沖擊和性能穩定等優點，LED顯示屏得到廣泛應用，例如應用在體育場館、商業應用、銀行、證劵、郵政、碼頭、商場、車站、郵政、電訊、機關、監控、學校、餐廳、酒店、娛樂、等不同戶外場所的廣告宣傳等。

一般而言，LED顯示屏由多個8路行掃描控制芯片和多個16列通道恒流控制芯片進行LED顯示控制，并且由于通道上的寄生電容不可忽略，且容易造成LED顯示屏殘影現象，因此，每個行掃描控制芯片中增加了消隱功能，以消除LED顯示屏的殘影現象，但是因為時序問題，行掃描控制芯片輸出的行掃描控制信號中容易產生窄脈沖信號，該窄脈沖信號容易導致LED顯示屏發生消隱不完全的問題。

綜上所述，現有的LED顯示屏存在因時序問題而導致LED顯示屏產生消隱不完全的問題。

技術實現要素：

本發明的目的在于提供一種LED顯示屏及其顯示控制裝置與消隱電路，旨在現有的LED顯示屏存在因時序問題而導致LED顯示屏產生消隱不完全的問題。

本發明是這樣實現的，一種LED消隱電路，用于輸出行掃描控制信號與消隱信號至LED顯示陣列，所述LED消隱電路包括：

多個延時模塊、多個行掃描控制芯片以及多個消隱信號產生模塊，每個所述行掃描控制芯片具有多個輸入端和多個輸出端，每個所述行掃描控制芯片與至少一個所述延時模塊連接；

一個所述延時模塊與所述行掃描控制芯片的一個輸入端連接，所述行掃描控制芯片的多個輸出端與所述LED顯示陣列的多個行通道以及多個所述消隱信號產生模塊的輸入端一一對應連接，多個所述消隱信號產生模塊的輸出端與所述LED顯示陣列的多個行通道一一對應連接；

所述行掃描控制芯片接收多個輸入信號；當所述行掃描控制芯片的部分輸入端連接有所述延時模塊時，所述延時模塊對所述多個輸入信號中的部分輸入信號進行延時，所述行掃描控制芯片根據延時后的輸入信號與未延時的輸入信號生成多個行掃描控制信號，以選通所述LED顯示陣列中與所述多個行掃描控制信號對應的行通道，其中，所述多個行掃描控制信號中均無窄脈沖信號；或者當所述行掃描控制芯片的多個輸入端分別一一對應連接多個所述延時模塊時，多個所述延時模塊對所述多個輸入信號進行延時，所述行掃描控制芯片根據延時后的多個輸入信號生成多個行掃描控制信號，以選通所述LED顯示陣列中與所述多個行掃描控制信號對應的行通道，其中，所述多個行掃描控制信號中均無窄脈沖信號；所述消隱信號產生模塊根據所述行掃描控制信號產生消隱信號，以對所述LED顯示陣列中與所述消隱信號對應的行通道進行消隱處理。

本發明的另一目的還在于提供一種LED顯示控制裝置，所述LED顯示控制裝置包括多個列掃描控制芯片、LED顯示陣列以及上述的LED消隱電路。

本發明的又一目的還在于提供一種LED顯示屏，所述LED顯示屏包括上述的LED顯示屏控制裝置。

在本發明中，通過采用包括多個延時模塊、多個行掃描控制芯片以及多個消隱信號產生模塊的LED消隱電路，使得行掃描控制芯片接收多個輸入信號，并且當行掃描控制芯片的部分輸入端連接有延時模塊時，延時模塊對多個輸入信號中的部分輸入信號進行延時，行掃描控制芯片根據延時后的輸入信號與未延時的輸入信號生成多個行掃描控制信號，以選通LED顯示陣列中與多個行掃描控制信號對應的行通道，其中，多個行掃描控制信號中均無窄脈沖信號；或者當行掃描控制芯片的多個輸入端分別一一對應連接多個延時模塊時，多個延時模塊對多個輸入信號進行延時，行掃描控制芯片根據延時后的多個輸入信號生成多個行掃描控制信號，以選通LED顯示陣列中與多個行掃描控制信號對應的行通道，其中，多個行掃描控制信號中均無窄脈沖信號；消隱信號產生模塊根據行掃描控制信號產生消隱信號，以對LED顯示陣列中與消隱信號對應的行通道進行消隱處理，進而使得該LED消隱電路不但可消除因時序問題導致的行掃描控制芯片輸出的行掃描控制信號中包含的窄脈沖信號，并且還可對LED顯示陣列進行消隱處理，從而解決了現有的LED顯示屏存在因時序問題而導致LED顯示屏產生消隱不完全的問題。

附圖說明

圖1是現有的LED顯示屏的各個控制信號示意圖；

圖2是現有的LED顯示屏控制電路示意圖；

圖3是現有的LED顯示屏出現殘影現象的時序原理示意圖；

圖4是本發明一實施例所提供的LED消隱電路的模塊結構示意圖；

圖5是本發明一實施例所提供的LED消隱電路中的延時模塊的電路結構示意圖；

圖6是本發明另一實施例所提供的LED消隱電路中的延時模塊的電路結構示意圖；

圖7是本發明又一實施例所提供的LED消隱電路中的延時模塊的電路結構示意圖；

圖8是本發明一實施例所提供的LED顯示控制裝置的電路結構示意圖；

圖9是本發明一實施例所提供LED顯示控制裝置的時序原理示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

通常，因時序問題而導致LED顯示屏產生消隱不完全的問題的主要原因是：行掃描控制芯片的片選信號滯后于行掃描控制芯片輸出的行掃描控制信號，進而使得行掃描控制信號出現窄脈沖信號，該窄脈沖信號的寬度若是小于消隱信號的脈寬，則消隱信號不會產生，并且此窄脈沖信號可向通道上的寄生電容充電，以使寄生電容為高電平，進而導致LED顯示屏出現殘影現象。

進一步地，如圖1所示，就8路行掃描控制芯片而言，其有多個輸入控制信號S0、S1、S2、ENH以及ENL。其中，輸入控制信號ENH以及ENL是控制輸出使能或屏蔽，即片選信號CEB是根據輸入控制信號ENH和ENL產生的，當片選信號CEB為高電平時，則8路行掃描控制芯片的輸出被屏蔽，當片選信號CEB為低電平時，則8路行掃控制芯片的輸出使能；輸入控制信號S0、S1、S2為8路行掃描控制芯片的輸入控制信號，用于依序打開8個通道，即8路行掃描控制信號P1-P8是根據輸入控制信號S0、S1、S2輸出的，而消隱信號B1-B8又是8路行掃描控制信號P1-P8經由消影脈沖產生器產生的，因此，只有當輸入控制信號S0、S1、S2、ENH以及ENL同時到達芯片端口時，芯片的消隱功能才可以正常工作。但是隨著PCB布線、前端控制芯片輸出等因素造成輸入控制信號S0、S1、S2、ENH以及ENL之間延遲不同，進而使得8路行掃描控制芯片的片選信號CEB滯后于8路行掃描控制芯片的輸出信號，從而導致LED顯示屏消隱不完全，即LED顯示屏的殘影現象依然存在。

下面根據圖2所示的LED顯示控制電路示意圖和圖3所示的LED顯示屏出現殘影現象的時序原理示意圖，對LED顯示屏因時序問題出現殘影的原理作詳細說明：

首先，值得注意的是，圖2所示的LED顯示控制電路，以及圖3所示的LED顯示屏出現殘影現象的時序原理示意圖均是以8路行掃描控制芯片中的4路信號為例進行說明。

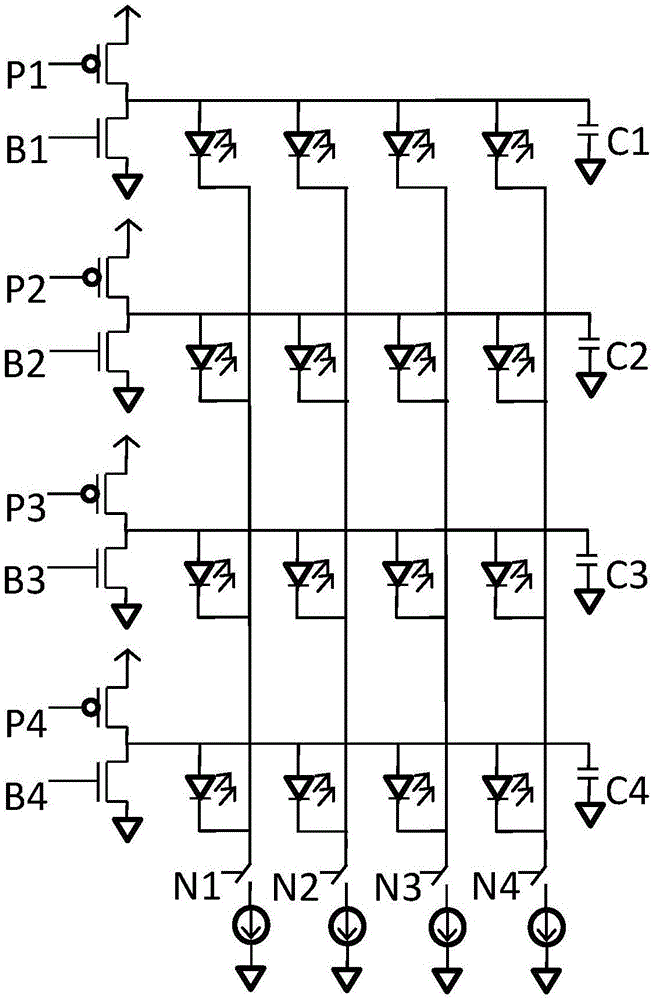

如圖2所示，P1、P2、P3以及P4為行掃描控制信號，低電平使能；B1、B2、B3以及B4為行通道消隱信號，高電平使能；N1、N2、N3以及N4為列通道控制信號，高電平使能；C1、C2、C3以及C4為行通道寄生電容。

進一步地，請同時參考圖2和圖3，如圖2和圖3所示，由于P1、P2、P3以及P4的行掃描控制信號只有在低電平時使能，N1、N2、N3以及N4的列通道控制信號只有在高電平時使能，并且只有在片選信號CEB為低電平時P1、P2、P3以及P4的行掃描控制信號才有效，因此，正常情況下，在時間1的時段內，LED顯示屏控制電路中的LED顯示陣列的第1行第4列的LED發光、第2行第1列的LED發光、第3行第2列的LED發光以及第4行第3列的LED發光；在時間2的時段內，LED顯示屏控制電路中的LED顯示陣列中的4行4列的LED均不發光；在時間3的時段內，LED顯示屏控制電路中的LED顯示陣列的第1行LED均不發光、第2行第2列的LED發光、第3行第3列的LED發光以及第4行第4列的LED發光。

然而，當時序上片選信號CEB發生比行掃描控制信號P1晚時，則在片選信號CEB結束前，行掃描控制信號P1會產生一個窄脈沖P11，因此，在時間1的時段內，行掃描控制信號P1向LED顯示陣列中第1行的通道電容C1充電，以使通道電容C1變為高電平，進而在列通道控制信號的作用下使得LED顯示陣列中的第1行第4列的LED發光，在行掃描控制信號P1由低電平變為高電平時，消隱信號B1控制LED顯示陣列中第1行的通道電容C1放電，使得通道電容C1由高電平變為低電平；在時間2的時段內，由于行掃描控制信號P1的窄脈沖P11的存在，通道電容C1重新被充電至高電平；在時間3的時段內，在行掃描控制信號P1為低電平時，通道電容C1持續被充電，而雖然在行掃描控制信號P1為高電平時，其不再向通道電容C1充電，并且通道電容C1因為消隱信號B1的原因開始放電，但是由于行掃描控制信號P1的窄脈沖P11的存在，使得通道電容C1保持一定的高電平，進而使得LED顯示陣列的第1行第2列和第2行第3列中的LED均發光，從而造成LED顯示屏出現殘影。

值得注意的是，當行掃描控制信號P1產生一個窄脈沖P11時，該窄脈沖P11只對LED顯示陣列中的第1行的發光情況產生影響，其他行的發光情況均不受影響，因此，此處對其他行的發光情況不再贅述；此外，上述僅是以行掃描控制信號P1產生窄脈沖信號P11時為例，對現有的LED顯示屏出現消隱不完全的問題進行了詳細說明，而當行掃描控制信號P1-P8中的任意一個行掃描控制信號產生窄脈沖信號，或者行掃描控制信號P1-P8任意兩個、三個、四個或全部行掃描控制信號均產生窄脈沖信號時，LED顯示屏出現消隱不完全的原理與行掃描控制信號P1產生窄脈沖信號P11導致LED顯示屏出現消隱不完全的原理相同，因此此處不再贅述。

以下結合具體附圖對本發明的實現進行詳細的描述：

圖4示出了本發明一實施例所提供的LED消隱電路的模塊結構，為了便于說明，僅示出了與本發明實施例相關的部分，詳述如下：

本發明實施例所提供的LED消隱電路10用于輸出行掃描控制信號與消隱信號至LED顯示陣列20。如圖4所示，該LED消隱電路10包括多個延時模塊100(圖中僅示出三個)、多個行掃描控制芯片101(圖中僅示出一個)以及多個消隱信號產生模塊102(圖中僅示出四個)，每個行掃描控制芯片101具有多個輸入端和多個輸出端，并且每個行掃描控制芯片101與至少一個延時模塊100連接。

其中，一個延時模塊100與行掃描控制芯片101的一個輸入端連接，行掃描控制芯片101的多個輸出端與LED顯示陣列20的多個行通道以及多個消隱信號產生模塊102的輸入端一一對應連接，多個消隱信號產生模塊102的輸出端與LED顯示陣列20的多個行通道一一對應連接。

具體的，行掃描控制芯片101接收多個輸入信號；當行掃描控制芯片101的部分輸入端連接有延時模塊100時，延時模塊100對多個輸入信號中的部分輸入信號進行延時，行掃描控制芯片101根據延時后的輸入信號與未延時的輸入信號生成多個行掃描控制信號(圖中僅示出了四個，即P1-P4)，以選通LED顯示陣列20中與多個行掃描控制信號對應的行通道，其中，多個行掃描控制信號中均無窄脈沖信號；或者當行掃描控制芯片101的多個輸入端分別一一對應連接多個延時模塊100時，多個延時模塊100對多個輸入信號進行延時，行掃描控制芯片101根據延時后的多個輸入信號生成多個行掃描控制信號，以選通LED顯示陣列20中與多個行掃描控制信號對應的行通道，其中，多個行掃描控制信號中均無窄脈沖信號；消隱信號產生模塊102根據行掃描控制信號產生消隱信號(B1-B4)，以對LED顯示陣列20中與消隱信號對應的行通道進行消隱處理。

在本發明實施例中，LED消隱電路10包括多個行掃描控制芯片101，而本發明實施例僅以一個為例，其中，行掃描控制芯片101由三八譯碼器構成，即行掃描控制芯片101具有三個信號輸入端和八個信號輸出端，三個信號輸入端用于接收前端電路(圖中未示出)輸出的輸入信號，八個輸出端用于輸出八路行掃描控制信號，在本發明實施例中，行掃描控制信號僅以P1-P4為例進行說明。

此外，在本發明實施例中，每個行掃描控制芯片101與至少一個延時模塊100連接指的是：每個行掃描控制芯片101可以與一個或者兩個延時模塊100也可以與三個或三個以上的延時模塊100連接。例如，當行掃描控制芯片101為三八譯碼器時，三八譯碼器可以與一個、兩個或者三個延時模塊100連接，當三八譯碼器與一個延時模塊100連接時，則三八譯碼器的任一輸入端可與延時模塊100連接，優選的，三八譯碼器的第一輸入端可與延時模塊100連接；當三八譯碼器與兩個延時模塊100連接時，則三八譯碼器的任意兩個輸入端連接有延時模塊100，優選的，三八譯碼器的第一輸入端和第二輸入端分別連接延時模塊100；當三八譯碼器與三個延時模塊100連接時，則三八譯碼器的三個輸入端均連接有延時模塊100。

進一步地，從上述延時模塊100與三八譯碼器之間的連接可知，當一個延時模塊100與三八譯碼器的一個輸入端連接時，延時模塊100對三八譯碼器的其中一個輸入信號進行延時；當兩個或三個延時模塊100與三八譯碼器的兩個或三個輸入端連接時，延時模塊100可以對三八譯碼器的兩個或三個輸入信號同時進行延時。值得注意的是，本發明實施例中的延時模塊100與行掃描控制芯片101(三八譯碼器)的連接關系只需最終使得三八譯碼器輸出的八路行掃描控制信號均無窄脈沖信號即可，而本發明實施例中的三個延時模塊100與行掃描控制芯片(三八譯碼器)的三個輸入端連接只是一種示例性說明，并不用于限制本發明。

在本發明中，通過采用包括延時模塊100、行掃描控制芯片101以及消隱信號產生模塊102的LED消隱電路10，使得延時模塊100對行掃描控制芯片101的輸入信號進行延時，進而使得行掃描控制芯片101輸出的多路行掃描控制信號中均無窄脈沖信號，從而消除了LED顯示陣列20中出現的殘影，解決了LED顯示屏出現消隱不完全的問題。

進一步地，作為本發明一優選實施方式，如圖5所示，延時模塊100包括第一反相器U1、第二反相器U2、第一電阻R1以及第一電容C11。

其中，第一反相器U1的輸入端接收行掃描控制芯片101的輸入信號，第一反相器U1的輸出端與第一電阻R1的第一端連接，第一電阻R1的第二端與第一電容C11的第一端以及第二反相器U2的輸入端連接，第一電容C11的第二端接地，第二反相器U2的輸出端與行掃描控制芯片101的輸入端連接。

在本發明實施例中，由第一反相器U1、第二反相器U2、第一電阻R1以及第一電容C11組成的延時模塊100，該延時模塊100通過第一反相器U1與第二反相器U2對輸入信號兩次反相處理，以達到對輸入信號進行延時的目的。

進一步地，作為本發明一優選實施方式，如圖6所示，延時模塊100包括第三反相器U3、第四反相器U4、第五反相器U5、第六反相器U6、第二電容C12以及第一偏置電流源I1。

其中，第三反相器U3的輸入端接收行掃描控制芯片101的輸入信號，第三反相器U3的輸出端與第四反相器U4的第一輸入端連接，第四反相器U4的第二輸入端與第一偏置電流源I1的輸出端連接，第一偏置電流源I1的輸入端接收輸入電壓VDD，第四反相器U4的輸出端與第二電容C12的第一端以及第五反相器U5的輸入端連接，第四反相器U4的接地端與第二電容C12的第二端共接于地，第五反相器U5的輸出端與第六反相器U6的輸入端連接，第六反相器U6的輸出端與行掃描控制芯片101的輸入端連接。

在本發明實施例中，由第三反相器U3、第四反相器U4、第五反相器U5、第六反相器U6、第二電容C12以及第一偏置電流源I1組成的延時模塊100，該延時模塊100通過第三反相器U3、第四反相器U4、第五反相器U5以及第六反相器U6對輸入信號四次反相處理，以達到對輸入信號進行延時的目的。

進一步地，作為本發明一優選實施方式，如圖7所示，延時模塊100包括第七反相器U7、第八反相器U8、第九反相器U9、第十反相器U10、第三電容C13以及第二偏置電流源I2。

其中，第七反相器U7的第一輸入端接收行掃描控制芯片101的輸入信號，第七反相器U7的第二輸入端接收輸入電壓VDD，第七反相器U7的輸出端與第三電容C13的第一端以及第八反相器U8的輸入端連接，第七反相器U7的接地端與第二偏置電流源I2的輸入端連接，第二偏置電流源I2的與第三電容C13的第二端共接于地，第八反相器U8的輸出端與第九反相器U9的輸入端連接，第九反相器U9的輸出端與第十反相器U10的輸入端連接，第十反相器U10的輸出端與行掃描控制芯片101的輸入端連接。

在本發明實施例中，由第七反相器U7、第八反相器U8、第九反相器U9、第十反相器U10、第三電容C13以及第二偏置電流源I2組成的延時模塊100，該延時模塊100通過第七反相器U7、第八反相器U8、第九反相器U9以及第十反相器U10對輸入信號四次反相處理，以達到對輸入信號進行延時的目的。

進一步地，圖8示出了本發明一實施例所提供的LED顯示控制裝置的電路結構，為了便于說明，僅示出了與本發明實施例相關的描述，詳述如下：

如圖8所示，本發明實施例所提供的LED顯示控制裝置1包括多個列掃描控制芯片30(圖中僅示出一個)、LED顯示陣列20以及上述的LED消隱電路10。

具體的，每個列掃描控制芯片30輸出多個列掃描控制信號(圖中僅示出了四個，即N1-N4)至LED顯示陣列20，以使LED顯示陣列20根據列掃描控制信號選通相應的列通道，優選的，本發明實施例中的列掃描控制芯片30為16通道恒流控制芯片，而圖中僅示出4通道進行相關說明；LED顯示陣列20由多個開關元件(圖中以8個開關元件M1-M8為例)、多行多列的發光二極管陣列(圖中以4行4列為例)以及多個行通道寄生電容(圖中以4個通道寄生電容C1-C4為例)；需要說明的是，在本發明實施例中，第一開關元件M1、第三開關元件M3、第五開關元件M5以及第七開關元件M7均為PMOS管，而第二開關元件M2、第四開關元件M4、第六開關元件M6以及第八開關元件M8均為NMOS管，即與行掃描控制信號P1-P4連接的開關元件為NMOS管，與消隱信號B1-B4連接的開關元件為PMOS管。

進一步地，請同時參考圖9，圖9示出了本發明一實施例所提供LED顯示控制裝置的時序原理，并且圖9中僅以行掃描控制信號P1-P4、消隱信號B1-B4以及列掃描控制信號N1-N4為例。如圖8與圖9所示，當延時模塊100對行掃描控制芯片101的三個輸入信號進行延時，進而使得行掃描控制芯片101根據延時后的輸入信號所輸出的行掃描控制信號P1不會超前于片選信號CEB，即片選信號CEB的有效時序與行掃描控制信號P1的有效時序同時到達，進而使得行掃描控制信號P1無窄脈沖信號產生。

由于行掃描控制信號P1無窄脈沖信號產生，因此，在時間1的時段內，當片選信號CEB為低電平，行掃描控制信號P1為低電平，且第一行消隱信號B1為低電平時，行掃描控制信號P1輸出使能，即行掃描控制信號P1控制第一開關元件M1打開，第一行消隱信號B1控制第二開關元件M2關閉，進而選通LED顯示陣列20的第一行通道，此時外部電壓(圖中未示出)通過打開的第一開關元件M1向第一行通道寄生電容C1充電，而由于此時的列掃描控制信號N4為高電平，因此LED顯示陣列20的第4列通道被選通，進而使得LED顯示陣列20的第1行第4列的發光二極管點亮。需要說明的是，在該時間1的時段內，LED顯示陣列20中的第2行第1列的發光二極管、第3行第2列的發光二極管以及第4行第3列的發光二極管均點亮，而第2行第1列的發光二極管、第3行第2列的發光二極管以及第4行第3列的發光二極管點亮的原理與LED顯示陣列20的第1行第4列的發光二極管點亮的原理相同，此處不再贅述。

當行掃描控制信號P1由低電平變為高電平，且第一行消隱信號B1由低電平變為高電平后，行掃描控制信號P1控制第一開關元件M1關閉，第一行消隱信號B1控制第二開關元件M2打開，進而使得第一行通道寄生電容C1通過打開的第二開關元件M2進行放電，從而使得第一行通道寄生電容C1由高電平轉變為低電平。

在時間2的時段內，由于此時的片選信號CEB為高電平，而當片選信號CEB為高電平時，行掃描控制信號P1-P4被屏蔽，即行掃描控制信號P1-P4的高低電平均不會選通LED顯示陣列20中相應的行通道，并且此時的列控制信號N1-N4均為低電平，因此，LED顯示陣列20中的各個發光二極管均不發光；此外，值得注意的是，在時間2的時段內，由于行掃描控制信號P1無窄脈沖產生，因此，第一行通道電容C1維持低電平狀態。

在時間3的時段內，當片選信號CEB重新變為低電平，行掃描控制信號P1由高電平變為低電平，且第一行消隱信號B1持續為低電平時，行掃描控制信號P1輸出使能，即行掃描控制信號P1控制第一開關元件M1打開，第一行消隱信號B1控制第二開關元件M2關閉，進而使得LED顯示陣列20的第一行通道被選通，此時外部電壓(圖中未示出)通過打開的第一開關元件M1向第一行通道寄生電容C1充電，第一行通道寄生電容C1由之前維持的低電平狀態轉換為高電平狀態，但是由于此時的列掃描控制信號N1-N4均為低電平，因此LED顯示陣列20的第一行通道中無發光二極管點亮。

當行掃描控制信號P1由低電平變為高電平，且第一行消隱信號B1由低電平變為高電平后，行掃描控制信號P1控制第一開關元件M1關閉，第一行消隱信號B1控制第二開關元件M2打開，進而使得第一行通道寄生電容C1通過打開的第二開關元件M2進行放電，從而使得第一行通道寄生電容C1由高電平轉變為低電平，并且第一行通道寄生電容C1在第一行消隱信號B1變為低電平時繼續維持其低電平狀態，因此此時LED顯示陣列20的第一行通道中的發光二極管無電壓，因此無論此時列掃描控制信號N1-N4的狀態如何，LED顯示陣列20的第一行通道中的發光二極管均不點亮，從而消除了LED顯示陣列20中出現的殘影，解決了LED顯示屏出現消隱不完全的問題。

需要說明的是，在該時間3的時段內，LED顯示陣列20中的第2行第2列的發光二極管、第3行第3列的發光二極管以及第4行第4列的發光二極管均點亮，而第2行第2列的發光二極管、第3行第2列的發光二極管以及第4行第2列的發光二極管點亮的原理前述的LED顯示陣列20的第1行第4列的發光二極管點亮的原理相同，此處不再贅述。

此外，上述只是針對當行掃描控制信號P1出現窄脈沖時，本發明實施例所提供的LED消隱電路10在LED顯示控制裝置1中如何進行消影處理為例，對本發明實施例提供的LED顯示控制裝置1的工作原理進行詳細說明，而當行掃描控制信號P1、P2、P3任一出現窄脈沖時，本發明實施例所提供的LED消隱電路10在LED顯示控制裝置1中進行消影處理的原理與上述方法相同，此處不再贅述。

在本發明實施例中，通過在LED顯示控制裝置1中設置LED消隱電路10，使得延時模塊100對輸入信號進行延時，進而使得行掃描控制芯片101輸出的行掃描控制信號中均無窄脈沖信號，從而消除了LED顯示陣列20中出現的殘影，解決了LED顯示屏出現消隱不完全的問題。

進一步地，本發明實施例還提供一種LED顯示屏，該LED顯示屏包括LED顯示控制裝置1，由于本發明實施例所提供的LED顯示屏是基于圖8所提供的LED顯示控制裝置1實現的，因此，關于本發明實施例所提供的LED顯示屏的原理可參考上述圖8中對LED顯示控制裝置1的具體描述，此處不再贅述。

在本發明實施例中，通過采用包括多個延時模塊、多個行掃描控制芯片以及多個消隱信號產生模塊的LED消隱電路，使得行掃描控制芯片接收多個輸入信號，并且當行掃描控制芯片的部分輸入端連接有延時模塊時，延時模塊對多個輸入信號中的部分輸入信號進行延時，行掃描控制芯片根據延時后的輸入信號與未延時的輸入信號生成多個行掃描控制信號，以選通LED顯示陣列中與多個行掃描控制信號對應的行通道，其中，多個行掃描控制信號中均無窄脈沖信號；或者當行掃描控制芯片的多個輸入端分別一一對應連接多個延時模塊時，多個延時模塊對多個輸入信號進行延時，行掃描控制芯片根據延時后的多個輸入信號生成多個行掃描控制信號，以選通LED顯示陣列中與多個行掃描控制信號對應的行通道，其中，多個行掃描控制信號中均無窄脈沖信號；消隱信號產生模塊根據行掃描控制信號產生消隱信號，以對LED顯示陣列中與消隱信號對應的行通道進行消隱處理，進而使得該LED消隱電路不但可消除因時序問題導致的行掃描控制芯片輸出的行掃描控制信號中包含的窄脈沖信號，并且還可對LED顯示陣列進行消隱處理，從而解決了現有的LED顯示屏存在因時序問題而導致LED顯示屏產生消隱不完全的問題。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
