本發明涉及消防裝置，具體涉及一種室內消防裝置。

背景技術：

目前，火災是當今世界上多發生災害中發生頻率較高的一種災害，也是時空跨度最大的一種災害。根據最新調查,當前全球每年約發生600至700萬次火災,約有6至7萬人在火災中喪命。在我國，每年發生火災約4萬起，死傷上萬人，每年火災造成的直接財產損失達10多億元。幾十人、幾百人死亡的特大惡性火災也時有發生，給國家和人民的生命財產造成巨大損失。可見火災存在的普遍性不容忽視，當室內火災時，困在室內的人們是分秒必爭，但是現有的室內消防栓，需打開安全閥，但對于小孩和女性等體力較弱的人們，不便打開安全閥，從而錯過的最佳的自救時機，且對于樓道內，煙霧和火不便于逃生。

技術實現要素：

發明的要解決技術問題是克服現有的室內消防裝置對于小孩和女性等體力較弱的人們，不便打開安全閥，從而錯過的最佳的自救時機，且對于樓道內，煙霧和火不便于逃生的問題，提供一種室內消防裝置。

為了解決上述技術問題，本發明提供了如下的技術方案：

本發明提供了一種室內消防裝置，所述裝置本體包括噴水器和消防栓，所述消防栓的一端設有液壓裝置，所述液壓裝置上設有控制開關，所述液壓裝置的底部設有連接口，所述消防栓的外壁設有外殼，所述外殼的內部設有內置腔，所述內置腔的底部設有底座，所述底座的一端設有第二出水通道，所述底座的底部設有連接閥，所述液壓裝置的內部設有液壓缸，所述液壓缸的一端設有伸縮桿，所述伸縮桿的底端設有堵塞，所述內置腔的一端設有第一出水通道，所述第一出水通道上設有小型高壓泵，所述小型高壓泵的一端設有連接孔，所述小型高壓泵的另一端設有連接管，所述噴水器的頂端設有進口，所述進口底部設有噴灑口。

作為本發明的一種優選技術方案，所述第一出水通道、所述第二出水通道和所述連接閥上設有固定螺紋孔，所述連接口上設有固定孔。

作為本發明的一種優選技術方案，所述液壓缸通過所述伸縮桿連接所述堵塞，所述堵塞上設有固定扣，所述小型高壓泵連接連接管，所述小型高壓泵通過所述連接孔連接所述噴水器。

作為本發明的一種優選技術方案，所述外殼使用鋼材質制成，所述第一出水通道通過焊接連接所述內置腔，所述第二出水通道通過焊接連接所述底座。

本發明所達到的有益效果是：本發明結構新穎、操作簡便，通過液壓裝置便于火災時直接打開塞頭，便于出水通道接通水源，便于滅火，同時噴水器直接在走廊內進行滅火，便于在走廊內逃生。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1是本發明的主體結構示意圖；

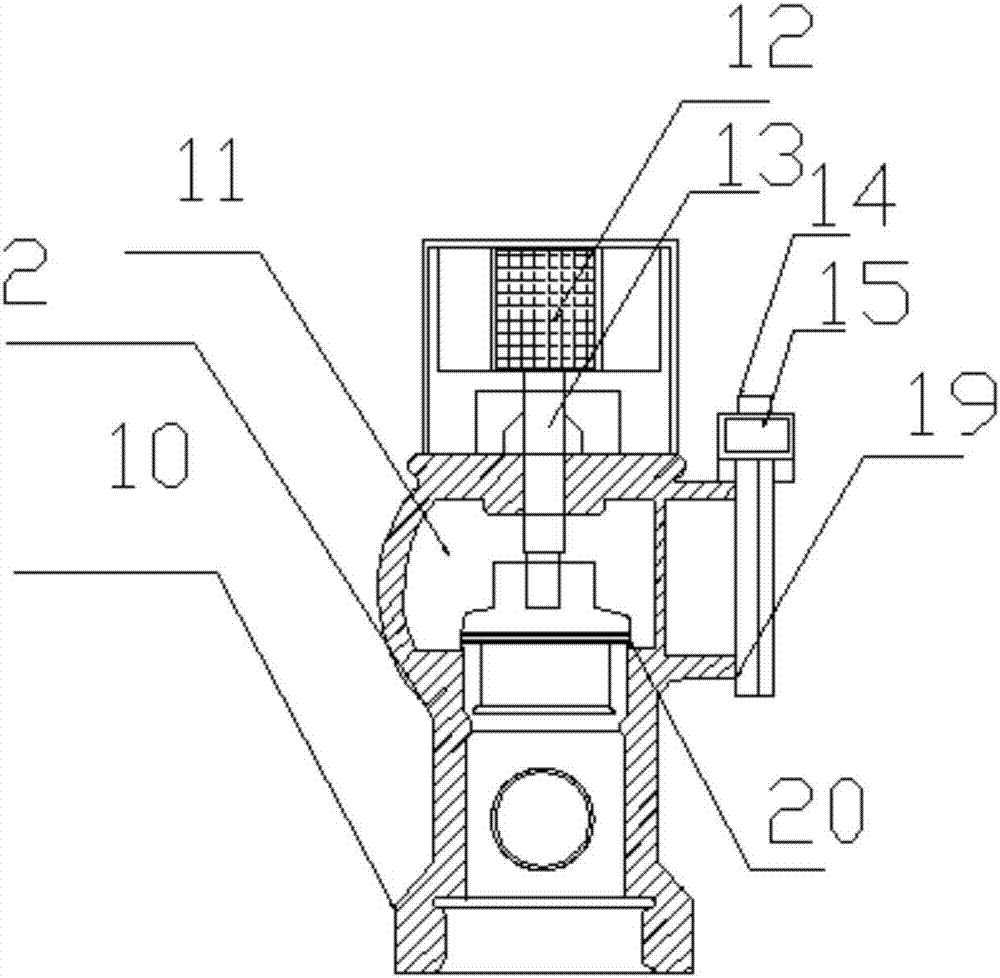

圖2是本發明的主體剖面結構示意圖；

圖3是本發明的局部結構示意圖；

圖中：1、裝置本體；2、消防栓；3、控制開關；4、液壓裝置；5、連接口；6、第一出水通道口；7、底座；8、第二出水通道口；9、連接閥；10、外殼；11、內置腔；12、液壓缸；13、伸縮桿；14、連接孔；15、小型高壓泵；16、進口；17、噴水器；18、噴灑口；19、連接管；20、堵塞。

具體實施

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

實施例1

如圖1-3示，本發明提供了一種室內消防裝置，裝置本體1包括噴水器17和消防栓2，消防栓2的一端設有液壓裝置4，液壓裝置4上設有控制開關3，液壓裝置4的底部設有連接口5，消防栓2的外壁設有外殼10，外殼10的內部設有內置腔11，內置腔11的底部設有底座7，底座7的一端設有第二出水通道8，底座7的底部設有連接閥9，液壓裝置4的內部設有液壓缸12，液壓缸12的一端設有伸縮桿13，伸縮桿13的底端設有堵塞20，內置腔11的一端設有第一出水通道6，第一出水通道6上設有小型高壓泵15，小型高壓泵15的一端設有連接孔14，小型高壓泵15的另一端設有連接管19，噴水器17的頂端設有進口16，進口16底部設有噴灑口18。

第一出水通道6、第二出水通道8和連接閥9上設有固定螺紋孔，便于連接卷盤軟管，便于救援使用，連接口5上設有固定孔，便于固定伸縮桿13。

液壓缸12通過伸縮桿13連接堵塞20，便于通過伸縮堵塞20，連接水源，堵塞20上設有固定扣，小型高壓泵15連接連接管19，小型高壓泵15通過連接孔14連接噴水器17，便于減輕樓道的火勢和煙霧。

外殼10使用鋼材質制成，第一出水通道6通過焊接連接內置腔11，第二出水通道8通過焊接連接底座7。

具體的工作時，首先將噴水器17固定在走道的頂端，當火災時人們自救時只需通過控制開關3打開液壓缸12，液壓缸12以油液作為工作介質，通過油液內部的壓力來傳遞動力，將原動機的機械能轉換為油液的壓力能，便于通過伸縮桿13將堵塞20提起，便于使第一出水通道6和第二出水通道8接通水源，之后通過固定螺紋孔連接卷盤軟管，便于滅會自救，之后小型高壓泵15連接連接管19，小型高壓泵15通過連接孔14連接噴水器17，小型高壓泵15將水輸入噴水器17，噴水器17通過噴水孔18在走道內射出，達到減輕走道內煙霧的含量和控制火勢，便于逃生。

本發明所達到的有益效果是：本發明結構新穎、操作簡便，通過液壓裝置便于火災時直接打開塞頭，便于出水通道接通水源，便于滅火，同時噴水器直接在走廊內進行滅火，便于在走廊內逃生。

最后應說明的是：以上所述本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

技術總結
本發明公開了一種室內消防裝置，裝置本體包括噴水器和消防栓，消防栓的一端設有液壓裝置，液壓裝置上設有控制開關，液壓裝置的底部設有連接口，消防栓的外壁設有外殼，外殼的內部設有內置腔，內置腔的底部設有底座，底座的一端設有第二出水通道，底座的底部設有連接閥，液壓裝置的內部設有液壓缸，液壓缸的一端設有伸縮桿，伸縮桿的底端設有堵塞，內置腔的一端設有第一出水通道，第一出水通道上設有小型高壓泵，小型高壓泵的一端設有連接孔，小型高壓泵的另一端設有連接管，本發明結構新穎、操作簡便，通過液壓裝置便于火災時直接打開塞頭，便于出水通道接通水源，便于滅火，同時噴水器直接在走廊內進行滅火，便于在走廊內逃生。

技術研發人員：孟義平
受保護的技術使用者：江蘇展邦智能科技有限公司
技術研發日：2017.06.29
技術公布日：2017.09.15
