本實用新型涉及一種具有防偽效果的包裝，具體涉及一種可由薄膜制成的包裝用標簽。

背景技術：

在現有的包裝中，為了方便加工制造，人們經常采用組合式的包裝結構，例如，常見的飲料一類的液體食品包裝容器包括一個用于容置食品的通用瓶體或者通用盒體，然后在瓶體或者盒體的外面套上一個由薄膜制成、印刷有各種包裝信息的標簽，標簽通常是在長條狀的熱收縮薄膜上連續地印刷各種重復的包裝信息，然后在熱收縮薄膜上印刷重復的包裝信息之間的位置設置橫向的撕裂線，接著在熱收縮薄膜的左側或右側邊緣噴膠從而形成涂膠邊，再將熱收縮薄膜左右兩側折疊，左右兩側折疊的熱收縮薄膜上的邊緣通過涂膠邊的粘結劑相互粘接形成搭接邊，從而形成長條形的筒狀的標簽，標簽的正面印刷有包裝信息，同時將該標簽卷繞成盤狀。使用時，將標簽在撕裂線處撕斷，然后將單個的筒狀標簽套在包裝容器上，最后使標簽受熱收縮，從而將標簽緊緊地包裹在容器上。由于所有的包裝信息都是通過一般的平面印刷印制在熱收縮薄膜上的，因而可極大地方便包裝信息的印刷。然而此類包裝結構存在容易仿冒，客戶難以辨別真假等問題，為此人們發明了各種防偽的方法，其中一種常見的方法就是在標簽上印制激光防偽圖案。例如，在中國專利文獻上公開的“一種激光防偽的紋理標簽及其制作方法”，其公布號為CN101966784A，該紋理標簽由下而上包括紋理基層、金屬層、透明光敏材料層和油墨層，其中金屬層、透明光敏材料層和油墨層具有相同且重疊的鏤空圖文。這種結構制作好的標簽只需要撕下保護層就可以將防偽標簽直接黏貼在產品上，使用簡單方便。激光防偽標簽雖然可增加仿制的難度，但仍然無法徹底杜絕仿冒制假現象。

技術實現要素：

本實用新型的目的是為了解決的防偽包裝所存在的防偽效果差、無法徹底杜絕仿冒現象的問題，提供一種易揭型雙層防偽包裝用標簽，可有效杜絕仿冒制假行為，并且包裝容器無法回收二次包裝，因此可有效地保護消費者免受仿冒假貨的傷害。

為了實現上述目的，本實用新型采用以下技術方案：

一種易揭型雙層防偽包裝用標簽，包括由熱收縮薄膜左右兩側翻折后通過粘結劑粘接而成的筒形本體，筒形本體上熱收縮薄膜相互疊壓部分構成搭接邊，所述粘結劑由位于搭接邊左側邊緣條狀的左粘結帶以及位于搭接邊右側邊緣條狀的右粘結帶構成，所述搭接邊中位于左粘結帶和右粘結帶之間的區域即構成防偽區域，防偽區域中上層的熱收縮薄膜在左右兩側邊緣處分別設有沿搭接邊的縱向延伸并貫通筒形本體上下邊緣的防偽撕裂線，搭接邊中位于防偽區域的上下二層熱收縮薄膜二個相對的表面中至少有一個表面設有防偽標識。

本實用新型的筒形本體首先是在一張矩形的熱收縮薄膜的正面印刷相應的包裝信息，然后在熱收縮薄膜的左側或右側邊緣噴涂粘結劑，再將熱收縮薄膜的左右兩側相對地翻折，此時熱收縮薄膜的左右兩側邊緣相互疊壓并通過粘結劑粘結在一起，從而形成搭接邊。由于本實用新型的粘結劑是由位于搭接邊左側邊緣條狀的左粘結帶以及位于搭接邊右側邊緣條狀的右粘結帶構成，也就是說，左、右粘結帶是相互隔開的，從而在左、右粘結帶之間形成一個雙層的防偽區域，上層的熱收縮薄膜的反面與下層的熱收縮薄膜的正面相對貼合，并且防偽區域中上下兩層熱收縮薄膜可相互分開。這樣，消費者在買到相應的商品后，可將防偽區域上位于兩條防偽撕裂線之間的上層熱收縮薄膜從筒形本體的上側或下側撬開，并向另一側撕拉，從而使防偽區域中上層的熱收縮薄膜與筒形本體相分離，此時消費者即可方便清楚地看到設置在防偽區域中上層的熱收縮薄膜的反面、或者下層的熱收縮薄膜的正面的防偽標識，以辨別商品的真假。由于本實用新型的防偽包裝用標簽在消費者撕開后即無法復原，因此可有效地避免包裝容器被仿冒者回收利用。特別是，本實用新型在實際制造時，多個防偽包裝用標簽是由一卷條狀的熱收縮薄膜制成的，因而多個防偽包裝用標簽軸向地連接在一起并卷繞成盤狀，當然，我們需要在相鄰兩個筒形本體之間設置相應的分割撕裂線。這樣，當需要將防偽包裝用標簽套到瓶體和盒體上時，可將防偽包裝用標簽在分割撕裂線撕裂斷開。由于防偽區域上的兩條防偽撕裂線是軸向延伸并貫通筒形本體上下邊緣的，也就是說，在實際制造時，多個防偽包裝用標簽上的防偽撕裂線是位于同一位置并且首尾相連的，因此，可極大地方便其加工。

作為優選，兩條防偽撕裂線之間的距離在10mm-80mm之間，既有利于防偽區域內上層熱收縮薄膜的撕拉，以防止撕拉時熱收縮薄膜出現斷裂現象，又可使防偽區域具有足夠的面積設置防偽標識；所述防偽標識設置在搭接邊中下層的熱收縮薄膜上，從而便于消費者對防偽標識的辨識。

作為優選，所述左粘結帶和右粘結帶的寬度在3mm-15mm之間，從而可確保筒形本體在搭接邊處粘結可靠。

作為優選，所述筒形本體防偽區域中上層的熱收縮薄膜的上側邊處設有一個半圓形缺口，筒形本體的防偽區域中上層的熱收縮薄膜的下側邊緣一體地設有與半圓形缺口對應的半圓形拉片。

由于搭接邊中上層的熱收縮薄膜的半圓形拉片下面沒有與其粘結在一起的熱收縮薄膜，也就是說，半圓形拉片的區域是單層結構，因此，消費者需要撕拉防偽區域的上層熱收縮薄膜時，可輕易地從瓶體或盒體表面掀起搭接邊下側的半圓形拉片，進而將與半圓形拉片相連的防偽區域的上層熱收縮薄膜從筒形本體的防偽區域上撕去。如前所述，本實用新型在實際制造時，多個防偽包裝用標簽是由一卷條狀的熱收縮薄膜制成的，因而多個防偽包裝用標簽軸向地連接在一起并卷繞成盤狀。這樣，任意一個防偽包裝用標簽的半圓形拉片剛好與相連的下一個防偽包裝用標簽上的半圓形缺口形成互補，也就是說，設置在相連的二個防偽包裝用標簽之間的分割撕裂線是由一條橫向的直線與靠近尾端處半圓形的轉折線連接而成的，從而便與其加工制造。

作為優選，所述防偽標識可以是二維碼、防偽密碼中的任意一種或者其組合，從而可構成與產品一一對應的防偽信息，避免他人的仿冒。

因此，本實用新型具有如下有益效果：可有效杜絕仿冒制假行為，并且包裝容器無法回收二次包裝，因此可有效地保護消費者免受仿冒假貨的傷害。

附圖說明

圖1是本實用新型的一種結構示意圖。

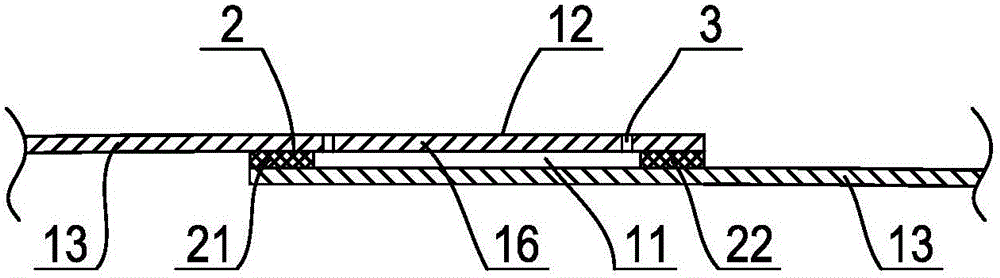

圖2是圖1中搭接邊處放大的結構示意圖。

圖3是圖1中筒形本體撕去防偽區域上層熱收縮薄膜后的局部示意圖。

圖4是本實用新型的另一種結構示意圖。

圖5是用于制造圖4中的筒形本體的卷膜的結構示意圖。

圖中：1、筒形本體 11、搭接邊 12、防偽區域 13、防偽標識 14、半圓形缺口 15、半圓形拉片 16、涂膠邊 2、粘結劑 21、左粘結帶 22、右粘結帶 3、防偽撕裂線 4、分割撕裂線 5、轉折撕裂線。

具體實施方式

下面結合附圖與具體實施方式對本實用新型做進一步的描述。

如圖1所示，一種易揭型雙層防偽包裝用標簽，其套設在產品包裝用的瓶體或者盒體的外側，以顯示與瓶體或者盒體內的產品對應的諸如名稱、商標、制造商、成分等等的包裝信息。具體地，易揭型雙層防偽包裝用標簽包括由熱收縮薄膜左右翻折后粘接而成的筒狀的筒形本體1，筒形本體的正面印刷諸如名稱、商標、制造商、成分等等的包裝信息。當需要將易揭型雙層防偽包裝用標簽連接到包裝用瓶體和盒體上時，我們可先將筒狀的易揭型雙層防偽包裝用標簽套到包裝用瓶體和盒體上，然后使易揭型雙層防偽包裝用標簽受熱收縮，此時的易揭型雙層防偽包裝用標簽即可緊緊地包裹并貼合在包裝用瓶體和盒體上，以清晰地顯示包裝信息。需要說明的是，熱收縮薄膜的形狀優選地為矩形，并且在熱收縮薄膜的左側或右側邊緣噴涂粘結劑，然后使熱收縮薄膜的左右兩側大于寬度的四分之一處翻折并疊壓，使左右兩側邊緣疊壓，并通過疊壓的兩層熱收縮薄膜之間的粘結劑粘結在一起，從而構成筒形本體上的搭接邊11。我們將熱收縮薄膜以及筒形本體上印刷有包裝信息的一面稱為正面，其另一面稱為反面，當然，熱收縮薄膜翻折時應朝著其反面翻折，以便使筒形本體上的包裝信息清晰地顯示在外側面上。

為了提高防偽性能，如圖2、圖3所示，本實用新型中的粘結劑2由相互平行并相互隔開的左粘結帶21以及右粘結帶22構成，條狀的左粘結帶位于搭接邊的左側邊緣，條狀的右粘結帶位于搭接邊右側邊緣，搭接邊中位于左粘結帶和右粘結帶之間的區域即構成防偽區域12，也就是說，搭接邊中上下兩層熱收縮薄膜通過并排的左粘結帶以及右粘結帶相互粘結，而左粘結帶以及右粘結帶之間的防偽區域中的上下兩層熱收縮薄膜之間因為沒有粘結劑因而可相互分開。此外，我們需要在防偽區域中上層的熱收縮薄膜的左右兩側邊緣處分別設置防偽撕裂線3，兩條防偽撕裂線相互平行，防偽撕裂線沿搭接邊的縱向延伸并貫通筒形本體的上下邊緣，優選地，兩條防偽撕裂線之間的距離在10mm-80mm之間，并且在搭接邊的防偽區域中下層的熱收縮薄膜正面設置相應的防偽標識13，防偽標識可以是二維碼、防偽密碼中的任意一種或者其組合，從而可構成與產品一一對應的防偽信息，消費者通過手機掃描二維碼或者在相應的官方網站上輸入相應的防偽密碼確認商品的真假。當然，防偽標識也可包括中獎信息等用于宣傳促銷的內容。

消費者在買到相應的商品后，可將筒形本體上位于兩條防偽撕裂線之間上層的熱收縮薄膜從上側或下側撬開，并向另一側撕拉，上層的熱收縮薄膜與筒形本體在兩側的防偽撕裂線處撕裂分開，此時消費者即可方便清楚地看到設置在防偽區域下層的熱收縮薄膜上的防偽標識，以辨別商品的真假，并且防偽包裝用標簽在消費者撕開后即無法復原，因此可有效地避免包裝容器被仿冒者回收利用。可以理解的是，防偽標識也可設置在搭接邊的防偽區域中上層的熱收縮薄膜的反面，或者也可同時在搭接邊的防偽區域中下層的熱收縮薄膜正面以及上層的熱收縮薄膜的反面設置防偽標識。

本實用新型在實際制造時，可先在成卷的熱收縮薄膜的上印刷包裝信息以及相應的防偽標識；然后在分條機上將印刷好的熱收縮薄膜裁切并卷繞成規定寬幅的卷膜；接著，用合掌機在相連的兩個標簽之間打上橫向的分割撕裂線，并且在防偽包裝用標簽左側打上二條縱向的防偽撕裂線，由于各個標簽上的防偽撕裂線在相同的位置，因此，卷膜上各相連的標簽上的防偽撕裂線首尾相連，從而方便其加工；最后再在標簽邊緣二條防偽撕裂線的外側噴涂由左粘結帶以及右粘結帶構成的粘結劑從而形成涂膠邊16，然后將卷膜左右兩側按規定尺寸翻折后折疊，左側的邊緣疊壓在右側的邊緣上，上下兩層熱收縮薄膜之間通過粘結劑2相互粘結以形成搭接邊11，左粘結帶和右粘結帶的寬度可在3mm-15mm之間，以確保筒形本體在搭接邊處具有足夠的粘結強度，而卷膜即加工成型為筒狀的易揭型雙層防偽包裝用標簽。使用時，只需在分割撕裂線處將防偽包裝用標簽撕下即可。

進一步地，如圖4所示，我們還可在筒形本體的防偽區域中上層的熱收縮薄膜的上側邊處設置一個半圓形缺口14，并在防偽區域中上層的熱收縮薄膜的下側邊緣一體地設置與半圓形缺口對應的半圓形拉片15。也就是說，在實際制造時，如圖5所示，本實用新型可用合掌機在相連的兩個標簽之間打上橫向的分割撕裂線4，分割撕裂線從卷膜的右側邊緣橫向地延伸至靠近卷膜左側的涂膠邊處，然后在分割撕裂線的左端設置半圓形的轉折撕裂線5。當我們在卷膜左側邊緣上噴涂粘結劑從而形成涂膠邊時，涂膠邊在縱向上的噴膠長度可從易揭型雙層防偽包裝用標簽的下側邊延伸至易揭型雙層防偽包裝用標簽上側邊。這樣當卷膜翻折粘結成筒狀的防偽包裝用標簽時，防偽包裝用標簽的搭接邊處上層的熱收縮薄膜上的半圓形拉片處沒有粘結劑，也就是說，搭接邊中只有在相互疊壓的上、下層熱收縮薄膜之間才具有粘結劑，因而搭接邊上層的半圓形拉片不會與相連的下一個防偽包裝用標簽的搭接邊中下層的熱收縮薄膜相粘結。當我們從分割撕裂線以及轉折撕裂線處撕下第一個防偽包裝用標簽時，其搭接邊上層的熱收縮薄膜沿著轉折撕裂線從相連的第二個防偽包裝用標簽的搭接邊上側撕出一個半圓形缺口，從而構成一體連接在第一個防偽包裝用標簽的搭接邊下側的半圓形拉片。因此，消費者需要查驗防偽標識時，可輕易地掀起搭接邊下側的半圓形拉片，進而將與半圓形拉片相連的防偽區域中上層的熱收縮薄膜從筒形本體上撕去。
