本實用新型涉及一種不干膠標簽制作技術領域，具體來說涉及一種新型的金屬效果不干膠標簽。

背景技術：

在傳統的金屬效果不干膠標簽制作過程中，在外購已包含膠水、硅油和底紙的不干膠標簽材料上，通過表面印刷，再進行熱燙或冷燙工藝將燙金膜燙印在不干膠標簽材料的面材上，最后通過上光或覆膜實現不干膠標簽制作工藝。此制作工藝需要外購作為半成品的已有膠水、硅油和底紙的不干膠標簽材料，同時還需外購燙金膜，而且只能實現燙金膜的表面印刷，在印刷后還必須上光或覆膜解決附著度，造成制作成本較高，大量的燙金膜殘料的報廢，不夠環保。

技術實現要素：

應當理解，本公開以上的一般性描述和以下的詳細描述都是示例性和說明性的，并且旨在為如權利要求所述的本公開提供進一步的解釋。

為解決上述技術問題，本實用新型提供了一種新型的金屬效果不干膠標簽，摒棄燙金膜和不干膠標簽成品的組合工藝，采用在透明膜上進行印刷和鍍鋁，并與涂膠、涂硅工藝處理后的底紙制作成成品，不僅解決了傳統工藝中燙金膜 附著度差，容易脫落的問題，由于采用半成品底紙而不是成品的不干膠標簽材料，還大大降低了成本。

為了實現上述發明目的，本實用新型提供了一種新型的金屬效果不干膠標簽，其特征在于，所述不干膠標簽包括：一底紙；一涂硅層，設置在所述底紙之上；一涂膠層，設置在所述涂硅層之上；一鍍鋁層，設置在所述涂膠層之上；一水溶性樹脂油墨層，設置在所述鍍鋁層之上；一內容層，設置在所述水溶性樹脂油墨層之上，包括透明顏色油墨和客戶圖文內容；一透明膜，設置在所述內容層之上。

比較好的是，本實用新型所述的新型的金屬效果不干膠標簽，其特征在于，所述鍍鋁層經水洗處理后與所述涂硅層和所述底紙經所述涂膠層復合。

比較好的是，本實用新型所述的新型的金屬效果不干膠標簽，其特征在于，所述水溶性樹脂油墨層在所述內容層以外部分3～15um。

比較好的是，本實用新型所述的新型的金屬效果不干膠標簽，其特征在于，所述透明膜采用30～150um的聚對苯二甲酸乙二醇酯(PET)、雙向拉伸聚丙烯薄膜(BOPP)、高密度聚乙烯(PVC)、鄰苯基苯酚(OPP)原材料其中之一。

與現有技術相比，本實用新型結構合理，成本較低，減少了不干膠標簽材料的購買，取消的燙金膜以及印后的上光和覆膜材料成本，更加經濟環保的實現了金屬效果的不干膠標簽。

附圖說明

下面，參照附圖，對于熟悉本技術領域的人員而言，從對本實用新型制作方法的詳細描述中，本實用新型的上述和其他目的、特征和優點將顯而易見。

圖1為本實用新型的一種新型的金屬效果不干膠標簽的制作流程圖；

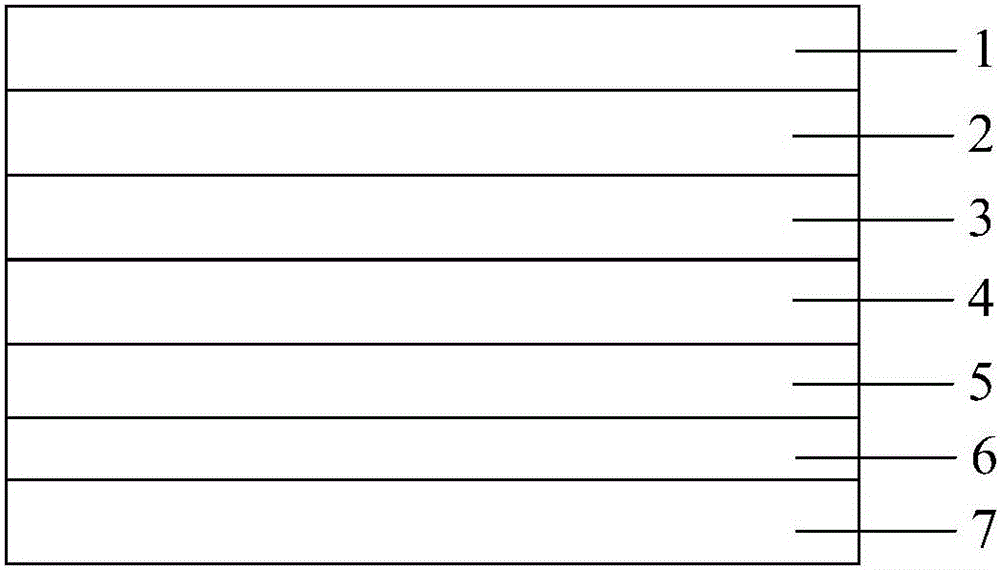

圖2是本實用新型的一種新型的金屬效果不干膠標簽的剖視圖。

附圖標記

1――透明膜

2――內容層

3――水溶性樹脂油墨層

4――真空鍍鋁層

5――涂膠層

6――涂硅層

7――底紙

具體實施方式

現在將詳細參考附圖描述本公開的實施例。現在將詳細參考本公開的優選實施例，其示例在附圖中示出。在任何可能的情況下，在所有附圖中將使用相同的標記來表示相同或相似的部分。此外，盡管本公開中所使用的術語是從公知公用的術語中選擇的，但是本公開說明書中所提及的一些術語可能是申請人按他或她的判斷來選擇的，其詳細含義在本文的描述的相關部分中說明。此外，要求不僅僅通過所使用的實際術語，而是還要通過每個術語所蘊含的意義來理解本公開。

如圖1所示為制作本實用新型的金屬效果不干膠標簽的工藝流程圖，具體實施如下：

步驟1，提供一透明膜1，可以通過廠家直接購買30～150um的聚對苯二甲酸乙二醇酯(PET)、雙向拉伸聚丙烯薄膜(BOPP)、高密度聚乙烯(PVC)、鄰苯基苯酚(OPP)其中之一為原料的透明膜；

步驟2，對透明膜1進行表面處理，即采用里印方式的方式，在印刷設備上通過80～200米/分鐘的速度通過等離子表面處理器對透明膜1進行處理，以提高膜料的表面達因值在40以上；

步驟3，印刷一內容層2，該內容層2包括透明顏色油墨和客戶要求的圖文內容兩部分；

步驟4，同步印刷水溶性樹脂油墨層3，此水溶性樹脂油墨層3印刷在內容層2中客戶要求的圖文內容以外的區域，厚度約3～15um；

步驟5，通過高速的真空鍍鋁機進行金屬鍍鋁，形成一鍍鋁層4；

步驟6，然后到水洗機通過直接整面積侵入水洗池或堿洗池，將有水溶性樹脂油墨層3的地方洗除掉，保留圖文部分(無水溶性樹脂油墨)的地方，從而實現需要金屬效果的部分。

對此過程進一步說明，在步驟5的鍍鋁時已經實現了金屬顏色，此步驟只是將印刷有水溶性樹脂油墨的部分清洗掉，未印刷水溶性油墨的部位也就是客戶要的圖文部分保留下來，這樣就實現了客戶想要的局部金屬效果，從而實現燙金、燙紫、燙藍等所有熱燙、冷燙的金屬效果；

步驟7，根據客戶貼標需求選配適合的膠水和硅油，在涂膠機上同時將硅油涂布在底紙7上，將膠水涂布在經前述步驟1～6完成的透明膜1的半成品上，經過涂膠機將半成品的透明膜1和涂硅后的底紙7壓輥和在一起就形成不干膠標簽產品，由此，同步實現金屬效果的不干膠標簽10。

具體來說，最后在涂膠線上通過80～200米/分鐘速度進行同步將涂硅層6在各種材料的(PET/格拉辛/BOPP/PVC)底紙7上，經過150mJ/cm2～300mJ/cm2UV燈干燥后，同步在涂膠線上涂膠在印刷的經上述步驟1～6后的透明膜1半成品上，經過150mJ/cm2～300mJ/cm2UV燈干燥，在經過壓輥將透明膜1～6半成品和底紙7覆合制作成客戶需求的不干膠標簽。

上述步驟中，步驟2和3中，采用了凹版、柔版、數碼、膠印、絲網等各種印刷方式。

在此制作工藝和流程，取代了傳統燙金不干膠標簽制作工藝----外購不干膠標簽材料、表面印刷、通過熱燙或冷燙將外購的燙金膜燙印在面材上，再通過上光或覆膜實行不干膠標簽。

本實用新型較傳統制作工藝具有如下的優點：

與現有技術相比，本實用新型的工藝更加合理，由于采用了里印的方法和印后鍍鋁實現燙金效果，不在需要冷燙或熱燙的模具以及燙金膜，同時不在受不干膠標簽材料商的控制，印刷廠可以根據客戶的需求選擇不同膠水和硅油， 成本較低，減少了不干膠標簽材料的購買成本，取消的燙金膜以及印后的上光和覆膜材料成本，更加經濟環保的實現了金屬效果的不干膠標簽。

應當理解的是，以上所述，不僅限于金屬效果不干膠標簽的結構，任何熟悉本領域技術的技術人員在實用新型所公開的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。本實用新型的保護范圍以權利要求書的保護范圍為準。
