本實用新型涉及書寫工具技術領域，特別涉及一種新型書寫筆。

背景技術：

現有的水質或油質等硬筆通常有三種，第一種是帶筆套，可以避免筆芯外露容易弄臟衣服，同時避免意外摔掉筆芯損壞，對筆芯起到保護作用，由于筆套為分離結構，容易出現筆套遺落。第二種是不帶筆套，筆芯始終處于外露狀態，容易弄臟衣服和損壞筆芯。第三種是筆芯可伸縮結構，其可避免第二種結構不足的同時，但其結構復雜。

技術實現要素：

本實用新型主要解決的技術問題是提供一種新型書寫筆源，該新型書寫筆可以避免筆芯伸縮筆結構復雜和筆套分離不足，減少筆上的配件。

為了解決上述問題，本實用新型提供一種新型書寫筆，該新型書寫筆包括筆桿和與筆桿一端配合的筆頭，在筆桿內設有筆芯，該筆芯書寫端套有彈簧，該彈簧的另一端與筆頭接觸，所述筆頭軸向間隔設有第一外螺紋和第二螺紋，所述筆桿內間隔設有第一內螺紋和第二內螺紋，筆芯處于伸出狀態時，所述第一內螺紋與第一外螺紋配合，第二內螺紋與第二外螺紋配合，彈簧處于壓縮狀態，筆芯處于收納狀態時，所述第一內螺紋與第一外螺紋分離，第二內螺紋與第二外螺紋分離，彈簧處于伸長狀態，第一外螺紋側面與第一內螺紋側面接觸。

優選地，所述第一外螺紋與第二外螺紋的間隔和第一內螺紋與第二內螺紋間隙相同。

優選地，所述筆頭上設有觀察窗。

優選地，所述筆桿另一端設有收納腔，該收納腔上設有帶通孔的筆蓋。

本實用新型書寫筆，包括筆桿和與筆桿一端配合的筆頭，在筆桿內設有筆芯，該筆芯書寫端套有彈簧，該彈簧的另一端與筆頭接觸，所述筆頭軸向間隔設有第一外螺紋和第二螺紋，所述筆桿內間隔設有第一內螺紋和第二內螺紋，筆芯處于伸出狀態時，所述第一內螺紋與第一外螺紋配合，第二內螺紋與第二外螺紋配合，彈簧處于壓縮狀態，筆芯處于收納狀態時，所述第一內螺紋與第一外螺紋分離，第二內螺紋與第二外螺紋分離，彈簧處于伸長狀態，第一外螺紋側面與第一內螺紋側面接觸。由于通過第一內螺紋與第一外螺紋分離時和第二內螺紋與外螺紋分離時，在被壓縮狀態的彈簧作用下，使得筆頭向平行向外移動，同時通過螺紋進行連接，此時筆桿平第二內螺紋對第一外螺紋起到限位作用，保證筆頭可以有一定的外移余量同時不至于脫落，而外移余量通過適當調試和設置可以恰好能蓋住筆芯在書寫時外露部分，實現對筆芯進行保護，減少意外弄臟衣服，該結構部件少，簡單緊湊。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單介紹，顯而易見地，而描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來說，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他附圖。

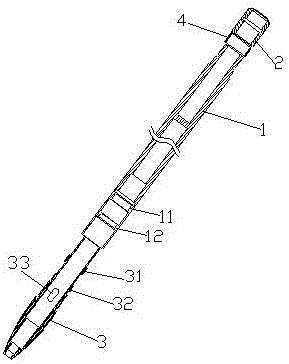

圖1 是新型書寫筆沿中心線剖視結構示意圖。

圖2是新型書寫筆沿中心線剖視結構爆炸圖。

圖3 是新型書寫筆收藏狀態時沿中心線剖視結構爆炸圖。

下面結合實施例，并參照附圖，對本實用新型目的的實現、功能特點及優點作進一步說明。

具體實施方式

為了使發明的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本實用新型提供一種新型書寫筆實施例。

該新型書寫筆包括：筆桿1和與筆桿1一端配合的筆頭3，在筆桿1內設有筆芯6，該筆芯6書寫端套有彈簧5，該彈簧5的另一端與筆頭3接觸，所述筆頭3軸向間隔設有第一外螺紋31和第二螺紋32，所述筆桿1內間隔設有第一內螺紋11和第二內螺紋12，當筆芯處于伸出狀態，即書寫狀態時，所述第一內螺紋11與第一外螺紋31配合，第二內螺紋12與第二外螺紋32配合，彈簧5處于壓縮狀態，筆芯處于收納狀態，即收納狀態時，所述第一內螺紋11與第一外螺紋31分離，第二內螺紋12與第二外螺紋32分離，彈簧5處于伸長狀態，第一外螺紋側面與第一內螺紋側面接觸。

具體地說，所述第一外螺紋31與第二外螺紋32的間隔和第一內螺紋11與第二內螺紋12間隙相同，且筆頭3能夠移動的余量為第一外螺紋31與第二外螺紋32之間的間隔長度。當第一內螺紋11與第一外螺紋31分離時，第二內螺紋12與第二外螺紋32也分離，此時筆頭3在彈簧5作用下沿筆桿1長度方向向外移動，第一外螺紋側面與第一內螺紋側面接觸。同時在第一外螺紋與第二內螺紋之間限位作用，可以使筆頭3不會與筆桿1分離。該筆頭3移動的距離為第一外螺紋31與第二外螺紋32之間的間隔長度，當適當設置使第一外螺紋31與第二外螺紋32之間的間隔長度大于書寫時筆芯外露部分的長度相同即可實現收納筆芯6。當需要更換筆芯6時，在收納狀態時可以旋轉筆頭3，直至與筆桿1分離即可。

由于通過第一內螺紋與第一外螺紋分離時和第二內螺紋與外螺紋分離時，在被壓縮狀態的彈簧作用下，使得筆頭向平行向外移動，同時通過螺紋進行連接，此時筆桿平第二內螺紋對第一外螺紋起到限位作用，保證筆頭可以有一定的外移余量同時不至于脫落，而外移余量通過適當調試和設置可以恰好能蓋住筆芯在書寫時外露部分，實現對筆芯進行保護，減少意外弄臟衣服，該結構部件少，簡單緊湊。

在本實施例中，所述筆頭3上可以設有觀察窗33，當筆芯6處于收納狀態時，可以觀賽筆芯是否用完，便于及時更換筆芯6。

根據需要，所述筆桿1另一端設有收納腔（附圖未標示），該收納腔上設有帶通孔的筆蓋2，所述筆蓋2與筆桿1之間可以根據需要設置裝飾套4。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，而這些修改或替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
