本實用新型涉及實驗設備技術領域，具體為一種課堂實驗觀察設備。

背景技術：

現在對于學生課堂的教學，實驗往往是伴隨在課堂內進行教學的，尤其是化學課的教學，實驗種類很多。且有的實驗存在一定的危險性，學生直接觀看是非常危險的，存在安全隱患，并且，老師在講臺上做實驗，既不方便，學生往往會聚攏在一起觀看，課堂學生很多，有的學生根本就不上前去觀看，造成很多學生根本就看不見實驗現象，使得學習興趣下降，且不利于課堂秩序的維持，為此，我們提出了一種課堂實驗觀察設備。

技術實現要素：

本實用新型的目的在于提供一種課堂實驗觀察設備，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種課堂實驗觀察設備，包括底座、調節裝置、實驗箱和儲存槽，所述底座的表面通過調節裝置連接實驗箱的底部，所述實驗箱的表面開有儲存槽，所述實驗箱的前端面左右對稱設置有箱門，所述箱門內部的左右內壁的上端對稱設置有照明燈，所述箱門內部的上端內壁中央設置有攝像頭，所述實驗箱的底部中央開有第二環槽；

所述儲存槽的內部前端通過轉軸與活動板相互活動連接，且轉軸的兩端通過摩擦片活動連接儲存槽，所述活動板的表面嵌有顯示屏，所述儲存槽的左右兩側分別通過鉸鏈與蓋板相互活動連接，所述實驗箱的左右側面的上端均設置有固定塊，所述蓋板活動設置在固定塊的表面；

所述調節裝置包括液壓泵、蓄電池、第一液壓桿、第二液壓桿、第三液壓桿、第四液壓桿、轉盤、第一環槽、滾珠，所述液壓泵安裝在底座內部的上端面，所述液壓泵的下方設置有蓄電池，所述液壓泵是與蓄電池互為電連接，所述液壓泵的上端連接第一液壓桿，所述第一液壓桿的內部設置有第二液壓桿，所述第二液壓桿的內部設置有第三液壓桿，所述第三液壓桿的內部設置有第四液壓桿，所述第四液壓桿的上端設置有轉盤，所述轉盤的外側表面的第一環槽通過滾珠與實驗箱底部的第二環槽活動連接。

優選的，所述底座的表面前端設置有控制面板，且底座的左右側面中央開有凹槽。

優選的，所述轉盤為圓柱體結構。

優選的，所述活動板的上端面中央開有摳槽，且活動板下端面的上端左右兩側對稱設置有彈性墊片。

與現有技術相比，本實用新型的有益效果是：一種課堂實驗觀察設備，通過攝像頭可將實驗箱內的實驗現象呈現在活動板表面的顯示屏上，學生利用顯示屏即可觀看到實驗現象，提高了實驗的安全性，并且，活動板可通過轉軸兩端的摩擦片實現轉動及轉動后的固定，方便對活動板表面的顯示屏進行調整，方便學生觀察實驗，通過蓄電池帶動液壓泵的工作，利用控制面板控制液壓泵的工作，使得第一液壓桿、第二液壓桿、第三液壓桿、第四液壓桿自動的相互配合升起和收縮，來完成實驗箱的高度調整，從而完成活動板表面的顯示屏高度的調節，高度調節自動化，省時省力，且方便學生觀看，利用第四液壓桿上端的轉盤與滾珠的相互配合來完成實驗箱的轉動，從而完成活動板表面的顯示屏左右角度的調整，方便左右兩側的學生進行觀看。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1為本實用新型所述的一種課堂實驗觀察設備的結構示意圖；

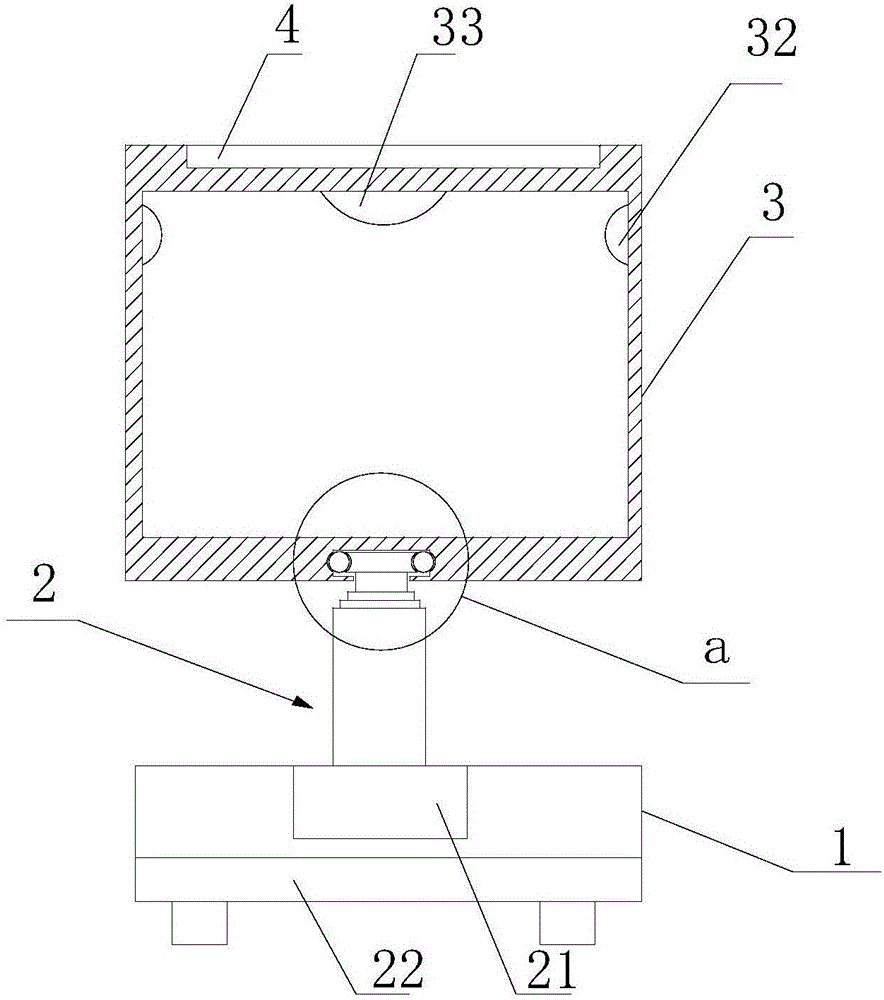

圖2為本實用新型所述的一種課堂實驗觀察設備的A-A剖面結構示意圖；

圖3為本實用新型所述的一種課堂實驗觀察設備的a處放大結構示意圖；

附圖中標記分述如下：1、底座，101、控制面板，102、凹槽，2、調節裝置，21、液壓泵，22、蓄電池，23、第一液壓桿，24、第二液壓桿，25、第三液壓桿，26、第四液壓桿，27、轉盤，28、第一環槽，29、滾珠，3、實驗箱，31、箱門，32、照明燈，33、攝像頭，34、第二環槽，4、儲存槽，41、轉軸，42、活動板，43、蓋板，44、固定塊。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

請參閱圖1-3，本實用新型提供一種技術方案：一種課堂實驗觀察設備，包括底座1、調節裝置2、實驗箱3和儲存槽4，底座1的表面通過調節裝置2連接實驗箱3的底部，實驗箱3的表面開有儲存槽4，底座1的表面前端設置有控制面板101，且底座1的左右側面中央開有凹槽102，實驗箱3的前端面左右對稱設置有箱門31，箱門31內部的左右內壁的上端對稱設置有照明燈32，箱門31內部的上端內壁中央設置有攝像頭33，實驗箱3的底部中央開有第二環槽34；

儲存槽4的內部前端通過轉軸41與活動板42相互活動連接，且轉軸41的兩端通過摩擦片活動連接儲存槽4，活動板42的表面嵌有顯示屏，通過攝像頭33可將實驗箱3內的實驗現象呈現在活動板42表面的顯示屏上，活動板42可通過轉軸41兩端的摩擦片實現轉動及轉動后的固定，方便對活動板42表面的顯示屏進行調整，活動板42的上端面中央開有摳槽，且活動板42下端面的上端左右兩側對稱設置有彈性墊片，儲存槽4的左右兩側分別通過鉸鏈與蓋板43相互活動連接，實驗箱3的左右側面的上端均設置有固定塊44，蓋板43活動設置在固定塊44的表面；

調節裝置2包括液壓泵21、蓄電池22、第一液壓桿23、第二液壓桿24、第三液壓桿25、第四液壓桿26、轉盤27、第一環槽28、滾珠29，液壓泵21安裝在底座1內部的上端面，液壓泵21的下方設置有蓄電池22，液壓泵21是與蓄電池22互為電連接，液壓泵21的上端連接第一液壓桿23，第一液壓桿23的內部設置有第二液壓桿24，第二液壓桿24的內部設置有第三液壓桿25，第三液壓桿25的內部設置有第四液壓桿26，利用第一液壓桿23、第二液壓桿24、第三液壓桿25、第四液壓桿26自動的相互配合升起和收縮，來完成實驗箱3的高度調整，從而完成活動板42表面的顯示屏高度的調節，第四液壓桿26的上端設置有轉盤27，轉盤27為圓柱體結構，轉盤27的外側表面的第一環槽28通過滾珠29與實驗箱3底部的第二環槽34活動連接。

需要說明的是，工作時，通過攝像頭33可將實驗箱3內的實驗現象呈現在活動板42表面的顯示屏上，并且，活動板42可通過轉軸41兩端的摩擦片實現轉動及轉動后的固定，方便對活動板42表面的顯示屏進行調整，通過蓄電池22帶動液壓泵21的工作，利用控制面板101控制液壓泵21的工作，使得第一液壓桿23、第二液壓桿24、第三液壓桿25、第四液壓桿26自動的相互配合升起和收縮，來完成實驗箱3的高度調整，從而完成活動板42表面的顯示屏高度的調節，利用第四液壓桿26上端的轉盤27與滾珠29的相互配合來完成實驗箱3的轉動，從而完成活動板42表面的顯示屏左右角度的調整。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
