本實用新型涉及日常生活用品技術領域，更具體地說，它涉及一種具有存放功能的臺歷。

背景技術：

臺歷是指放在桌幾上的日歷，其包括支架及設于支架上通過活動環鉸接的臺歷頁，通過查閱臺歷，能夠方便查找日期和制定工作日程，非常方便，是一種常用的辦公用品。

目前，公告號為CN103407304B的中國專利公開了一種可當筆筒用、存放文具、放置手機、回形針、具備儲物功能、使用方便的臺歷，它包括支撐架和連接件，所述支撐架包括前支板和后支板，所述前支板和后支板均設有通孔，所述連接件穿過通孔將前支板和后支板連接在一起，前支板與后支板向兩側展開，并在前支板與后支板之間形成空間，包括拖部、第一側擋部和第二側擋部，前支板與后支板處于展開狀態下，所述拖部、第一側擋部、第二側擋部、前支板和后支板相配合形成儲物空間，以及支撐架上設有開口，所述開口與儲物空間相貫通。這種臺歷雖然具備儲物功能，但支撐架擺置呈三角形結構，因此位于上側的開口小，而下方的儲物空間又比較大，拿取物品時極不方便，只能伸入兩根手指將物品夾出，或是將整個臺歷倒過來，將儲物空間內的物品全部倒出來后再取所需物品，然后還需將其余物品放回至儲物空間內，因此實際用處不大。

此外，儲物空間是拖部、第一側擋部、第二側擋部、前支板和后支板合圍構成的，但組裝時需要將拖部兩端分別插入第一側擋部和第二側擋部上，因操作空間有限，并且拖部的端部只有對準的情況下側擋部才有可能扣住，從而導致儲物空間的組裝不便；并且拖部與第一側擋部和第二側擋部的連接均因配合間隙而無法有效形成穩定的固定結構，從而無法有效支持整個臺歷的結構穩定，而前支板和后支板與底板僅僅是折痕連接，并且另一端也僅是活動環鉸接，因此整個臺歷的結構不穩，易產生搖擺變形，嚴重影響臺歷形象。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種具有存放功能的臺歷，該臺歷不僅具有儲物空間，并且從儲物空間取物方便，實用性強。

為實現上述目的，本實用新型提供了如下技術方案：一種具有存放功能的臺歷，包括有支架，所述支架包括有依次連接的前支板、底板和后支板，所述前支板和后支板遠離底板的一端均設有穿孔，所述穿孔內連接有用于鉸接臺歷頁的活動環；所述支架包括有拖板和位于拖板兩端的支撐板，所述拖板和支撐板分別任意設置在前支板和后支板上；所述前支板和后支板均繞與底板的連接處翻折，且穿孔由活動環連接狀態下，所述前支板和后支板遠離底板的一端設有開口；所述支撐板與拖板的側邊均設有與支架相連的連接折痕，所述拖板與兩支撐板繞連接折痕于展開狀態下，所述前支板、后支板、拖板和兩支撐板合圍形成儲物腔，所述開口與儲物腔導通；所述拖板與兩支撐板繞連接折痕于展開的狀態下，所述前支板或后支板上至少設有一個與儲物腔導通的缺口，所述缺口與支撐板或拖板的大小相適配。

本實用新型進一步設置為：兩個支撐板側邊的連接折痕相互背離設置，所述支撐板向支架相對兩側展開的狀態下于前支板或后支板上形成缺口；所述拖板側邊的連接折痕靠近支架上朝向開口的一側。

本實用新型進一步設置為：兩個支撐板側邊的連接折痕相互靠近設置；所述拖板側邊的連接折痕靠近支架上朝向底板的一側；所述拖板向底板一側展開的狀態下于前支板或后支板上形成缺口。

本實用新型進一步設置為：所述拖板沿其長度方向的兩端均設有鉤槽，所述支撐板朝向拖板的一端設有用于固定拖板的安裝部，所述安裝部的相對兩側邊均設有供拖板端部插入的卡槽；所述安裝部包括有與支撐板一體設置的嵌入板和限位板，所述卡槽位于嵌入板兩側，所述嵌入板和限位板的截面呈T字形結構設置。

本實用新型進一步設置為：所述限位板的寬度大于鉤槽的寬度，所述嵌入板的寬度與鉤槽的寬度相適配，所述嵌入板的長度與拖板的厚度相適配。

本實用新型進一步設置為：所述嵌入板的寬度從支撐板到限位板的方向逐漸增大設置，所述嵌入板的截面呈等腰梯形結構設置。

本實用新型進一步設置為：所述鉤槽的截面呈凹字形結構設置，所述鉤槽的側壁連接處呈直角結構設置；所述拖板相對于鉤槽的兩端均設有V形切面。

本實用新型進一步設置為：所述拖板于展開狀態下與底板呈平行結構設置，所述支撐板呈等腰梯形結構設置，所述支撐板側邊的連接折痕位于支撐板一側腰，另一側腰上設有抵接面。

本實用新型進一步設置為：所述支撐板的側腰朝向安裝部的一端設有圓角切邊，所述支撐板于連接折痕一側的圓角切邊與連接折痕抵接。

本實用新型進一步設置為：所述支架相對于開口處設有端口邊，所述端口邊呈弧形結構設置。

綜上所述，本實用新型具有以下有益效果：拖板和支撐板是通過切刀切壓制成的，因此支撐板與拖板于展開的狀態下會在前支板或后支板上留有至少一個與儲物腔導通的缺口，通過該缺口能夠方便從支架的側邊直接向儲物腔內取物，避免拿取小物品時需要將臺歷整個倒置，從而將儲物腔內的物品全部倒出來后再取所需物品，因此更便于人們取物。

附圖說明

圖1為支架展開后的平面結構示意圖；

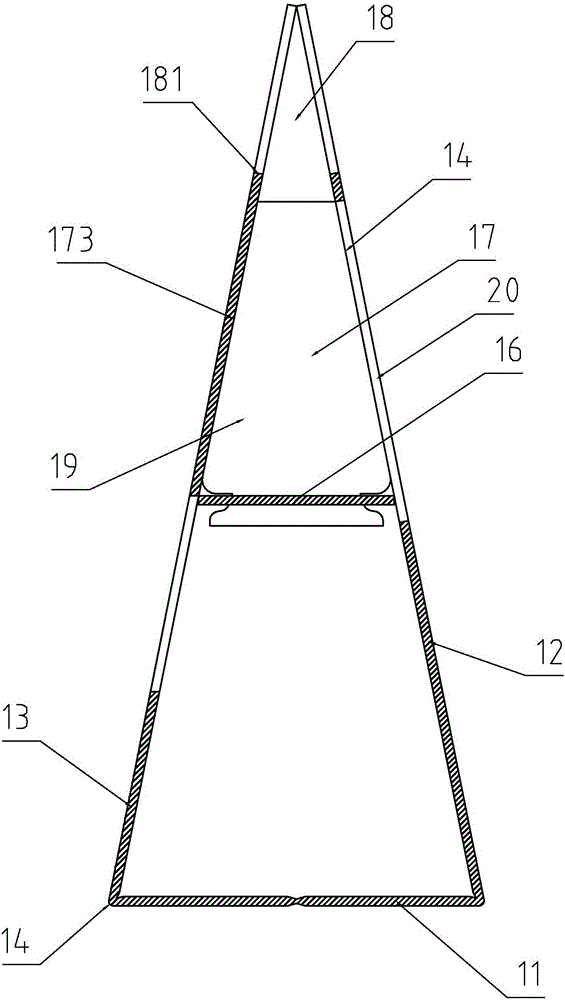

圖2為缺口第一種實施方式的結構示意圖（支架組裝后的剖視圖）；

圖3為缺口第二種實施方式的結構示意圖（支架組裝后的剖視圖）。

附圖標記：1、支架；11、底板；12、前支板；13、后支板；14、連接折痕；15、穿孔；16、拖板；161、鉤槽；162、V形切面；17、支撐板；171、嵌入板；172、限位板；173、抵接面；174、圓角切邊；175、卡槽；18、開口；181、端口邊；19、儲物腔；20、缺口。

具體實施方式

下面結合附圖和實施例，對本實用新型進一步詳細說明。其中相同的零部件用相同的附圖標記表示。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“底面”和“頂面”、“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。

一種具有存放功能的臺歷，參照圖1、2所示，包括有紙板制成的支架1，支架1由一體設置的底板11以及大小一致的前支板12和后支板13構成，前支板12、底板11以及后支板13依次連接并且各板之間設有連接折痕14，前支板12和后支板13遠離底板11的一端均設有穿孔15，穿孔15內連接有用于鉸接臺歷頁的活動環，前支板12和后支板13均繞與底板11的連接處翻折，且穿孔15由活動環連接狀態下，前支板12和后支板13的上方設有開口18，開口18位于支架1上方的中間，穿孔15設置于開口18兩側，穿孔15可設有多個并且排列成排。

此外在支架1上還設置有拖板16和位于拖板16兩端的支撐板17，拖板16和支撐板17分別任意設置在前支板12和后支板13上，因此拖板16可以設置在前支板12上，而支撐板17設置在后支板13上，也可以將拖板16設置在后支板13上，而支撐板17設置在前支板12上，此外將拖板16和支撐板17分別任意由前支板12或后支板13壓制成形，而拖板16和支撐板17的壓制可以通過切刀切壓成型，切刀將拖板16和支撐板17的周邊三面從支架1上切斷，留一側與支架1相連的連接折痕14，以供拖板16和支撐板17沿連接折痕14翻折，拖板16沿其連接折痕14長度方向的兩端均設有鉤槽161，支撐板17沿其連接折痕14長度方向靠近底板11的一端設有可固定拖板16的安裝部，安裝部于支撐板17在切刀切壓成型時一體切壓成型，所述安裝部的相對兩側邊均設有供拖板16端部插入的卡槽175，安裝部包括有與支撐板17一體設置的嵌入板171和限位板172，卡槽175位于嵌入板171的相對兩側，使嵌入板171的寬度與鉤槽161的寬度相適配，嵌入板171的長度與拖板16的厚度相適配，限位板172的寬度大于鉤槽161的寬度。

組裝時，將拖板16與兩支撐板17展開，并且將嵌入板171嵌入到鉤槽161內，拖板16的端部插入到卡槽175內，從而使前支板12、后支板13、拖板16和兩支撐板17能夠合圍形成儲物腔19，支架1上方的開口18與儲物腔19導通并且位于儲物腔19上方，方便將辦公用品從支架1的上方插入到儲物腔19內；而由于拖板16和支撐板17是通過切刀切壓制成的，因此支撐板17與拖板16于展開的狀態下會在前支板或后支板上留有至少一個與儲物腔導通的缺口20，通過該缺口20能夠方便從支架1的側邊直接向儲物腔19內取物，避免拿取小物品時需要將臺歷整個倒置，從而將儲物腔19內的物品全部倒出來后再取所需物品，因此更便于人們取物。

缺口20的實施例一：參照圖2所示，兩個支撐板17軸對稱設置，并且兩個支撐板17側邊的連接折痕14相互背離設置，更靠近支架1上兩相對側邊，支撐板17向支架1相對兩側展開的狀態下于前支板12或后支板13上形成缺口20，缺口20與支撐板17的大小相適配，缺口20與儲物腔19導通；拖板16側邊的連接折痕14靠近支架1上朝向開口18的一側。支撐板17是從支架1上用切刀壓制成形的，當支撐板17于展開狀態下，支架1上露出支撐板17留下的缺口20，該缺口20與儲物腔19導通，并且設有兩個分別位于儲物腔19的底部兩端，當取較小物品時能夠從該缺口20處在可視的情況下取物，極大的方便了人們拿取所需物品。

缺口20的實施例二：參照圖3所示，兩個支撐板17軸對稱設置，并且兩個支撐板17側邊的連接折痕14相互靠近設置，使兩個支撐板17于展開過程中向支架1中間翻折；拖板16側邊的連接折痕14遠離支架1上朝向開口18的一側，拖板16向底板11一側展開的狀態下于前支板12或后支板13上形成缺口20，缺口20與拖板16的大小相適配，缺口20與儲物腔19導通。拖板16是從支架1上用切刀壓制成形的，當拖板16于展開狀態下，支架1上露出拖板16留下的缺口20，該缺口20與儲物腔19導通，并且位于儲物腔19的底部，當取較小物品時能夠從該缺口20處在可視的情況下取物，極大的方便了人們拿取所需物品。

此處需說明的是，支架1通過活動環連接有臺歷頁，通常將臺歷頁擺置前支板12一側，因此將缺口20設置在前支板12上，在不取物時由臺歷頁遮蓋住缺口20，美觀整潔，需要取物時僅需掀起臺歷頁即露出缺口20，方便人們拿取所需物品，極大的增強了臺歷的實際用處。

上述支架1組裝過程中，是將嵌入板171嵌入到鉤槽161內即可將拖板16通過安裝部卡接固定，因此在前支板12與后支板13之間的間隙中能夠通過轉動支撐板17從而方便將嵌入板171嵌入到鉤槽161內，同時拖板16的端部能夠插入到卡槽175內，從而能夠快速實現拖板16與兩支撐板17的連接；此外當嵌入板171嵌入到鉤槽161內后，限位板172抵接在拖板16的底面時，將嵌入板171和限位板172的截面設置呈T字形結構，使拖板16于嵌入板171兩側均受限位板172抵接，從而有效避免拖板16產生擺動，有利于提高儲物腔19的結構穩定；同時由于支撐板17呈等腰梯形結構設置，支撐板17側邊的連接折痕14位于支撐板17一側腰，另一側腰上設有抵接面173，當支撐板17展開狀態下，抵接面173抵觸貼合在另一支板內側壁上，能夠有效提高支架1的整體結構強度，并且由于限位板172始終被拖板16按壓，不僅能夠避免拖板16產生擺動，拖板16也令支撐板17得到有效固定，從而形成一個有效的穩定結構，進一步提高支架1的整體穩定性，避免臺歷輕微受力即產生搖擺變形，有利于提高臺歷擺設時的穩定性。

進一步設置有：將嵌入板171的寬度從支撐板17到限位板172的方向逐漸增大設置，這樣當嵌入板171嵌入到鉤槽161內后，拖板16能夠在受重力牽引的過程中被向下壓，從而增加鉤槽161與嵌入板171的夾持力度，并且該夾持力度是逐漸加強的，因此有利于提高支撐板17與拖板16的連接穩固程度，從而進一步增強儲物腔19甚至是支架1的結構強度。而將嵌入板171的截面呈等腰梯形結構設置，使嵌入板171的兩側斜邊均能夠抵接著鉤槽161內壁，有利于提高嵌入板171與拖板16的卡接穩固性，從而進一步增強儲物腔19甚至是支架1的結構強度。

鉤槽161的截面呈凹字形結構設置，鉤槽161的側壁連接處呈直角結構設置，使拐角處的夾角避免出現銳角，避免切刀成型時，因夾角過小而使切刀邊角處容易產生磨損，從而降低切刀的使用壽命；并且拖板16相對于鉤槽161的兩端均設有V形切面162，令拖板16展開時拖板16的邊角不會被支架1上的缺口20邊沿干涉，使拖板16于展開過程中能夠順暢脫離。

支撐板17的兩側側腰朝向安裝部的一端均設有圓角切邊174，支撐板17于連接折痕14一側的圓角切邊174與連接折痕14抵接，因此支撐板17側腰上的連接折痕14在圓角切邊174的作用下能夠有效防止支撐板17于展開的情況下被撕裂，并且圓角切邊174也令支撐板17的邊角于展開過程中能夠順暢脫離，使支撐板17展開時支撐板17的邊角不會被支架1上的缺口20邊沿干涉。

支架1相對于開口18處設有端口邊181，端口邊181呈弧形結構設置，這樣將筆類桿件插入儲物腔19內后，桿件能被弧形底部定位，從而避免筆類桿件產生擺動或是滑動，能夠便于物品的分類以及固定；此外也可以直接將筆類桿件直接架設在開口18上，桿件被嵌入到兩個端口邊181的弧形底部上，從而得以固定。

底板11沿其長度方向也設有連接折痕14，通過該連接折痕14能夠將臺歷折疊起來，從而方便收集，并且能夠方便臺歷的包裝與運輸，從而降低運輸成本。

此外上述臺歷結構中，拖板16與支撐板17的壓制中不會產生額外廢件，可有效避免出現廢棄件，有利于提高材料利用率，也降低環境污染；并且組裝過程中僅需將拖板16與支撐板17展開，無需剔除掉任何物件，因此更有利于臺歷的組裝。

以上僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
