本實用新型屬于單片機技術領域，具體涉及一種DP900單片機學習機。

背景技術：

近年來，中小學科技教育和科普活動日益受到重視，單片機類學習器材大量涌現。一般來說，該類學習器材的目的是使中小學生學習編程和硬件基本原理，所以應該實現以下功能：程序的輸入、顯示、修改、存儲、編譯、燒錄、運行，以及相應的執行器材。

但是，現有技術的單片機學習機都采用了利用計算機作為編程的工具，在計算機上通過各種語言或圖形界面進行編程、編譯后，再使用數據線或無線手段燒錄到執行器件上，進行運行看到結果。這樣的器材，要求學習時必須配備計算機，并不是所有的場地條件都能滿足有計算機的要求，也不是所有中小學都有專用教室開展單片機教育活動。這使得單片機科普教育變得昂貴、不方便。編程工具和執行器材的分離，也使得教學裝備復雜凌亂，頭緒繁多，既增加了學習難度又不好管理。另外，現有技術的單片機學習機使用市電，自身不帶有電源模塊，在斷電的情況下無法使用。

技術實現要素：

針對上述現有技術中存在的問題，本實用新型的目的在于提供一種可避免出現上述技術缺陷的DP900單片機學習機。

為了實現上述實用新型目的，本實用新型提供的技術方案如下：

一種DP900單片機學習機，包括ATMEGA328單片機、復位單元、按鍵單元、OLED顯示屏、micro USB接口、輸入輸出單元和電源模塊；其中：

復位單元與ATMEGA328單片機的RES口相連接；

按鍵單元的五個按鍵分別與ATMEGA328單片機的PC0、PC1、PC2、PC3、PD4相連接；

OLED顯示屏通過SPI總線與ATMEGA328單片機相連接；

輸入輸出單元的OUT0、OUT1、OUT2、A4、A5分別與ATMEGA328單片機的PD3、PD5、PD6、PC4、PC5相連接；

micro USB接口與ATMEGA328單片機相連接；

電源模塊與ATMEGA328單片機相連接。

進一步地，復位單元包括按鍵、104pF電容和10kΩ電阻。

進一步地，按鍵單元包括6個按鍵。

進一步地，OLED顯示屏尺寸為0.96寸。

進一步地，電源模塊包括3節串聯的5號電池。

本實用新型提供的DP900單片機學習機，不依賴計算機或其它輔助編程工具，編程和執行器材結合緊密，成本低，作為一種專門用于現場可編程的單片機學習機，可以作為中小學通用技術教育課程中智能控制和中小學單片機科普教育的教具，能夠使中小學生在學習單片機時完全脫離對計算機和各種編程工具的依賴，僅僅通過DP900單片機學習板，就能完成編程的學習和練習。而且，所編的程序能夠在學習板上立刻得到驗證，如果與程序目的不符，還可以馬上修改并看到修改的結果，這樣就大大降低了學習單片機知識以及單片機科普教育的門檻，能夠在各種場合進行單片機教育，以及進行單片機知識、編程競賽，檢驗學習成果，增加學習的趣味性，另外，本單片機學習機自身帶有電源模塊，在外部電源斷電的情況下也可以使用，可以很好地滿足實際應用的需要。

附圖說明

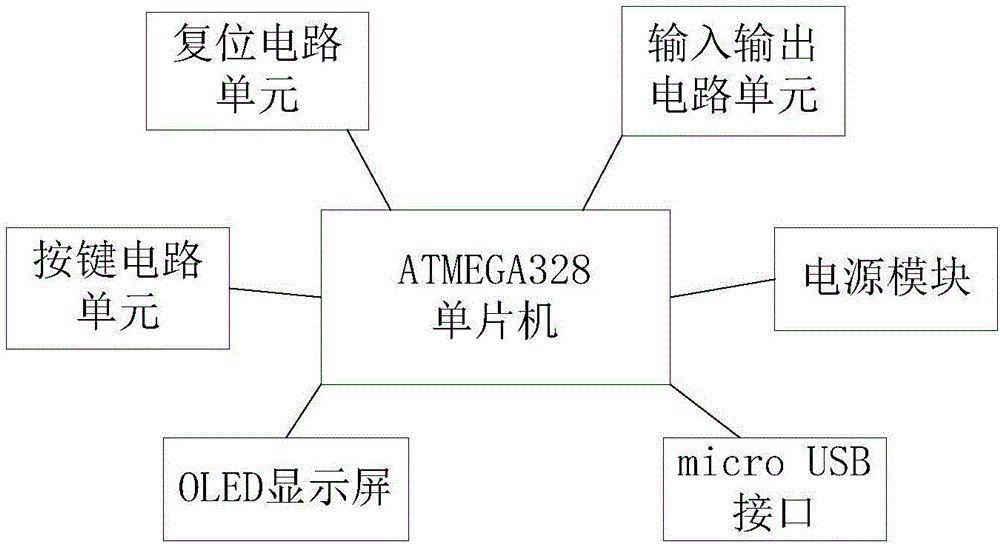

圖1為本實用新型的結構框圖；

圖2為復位單元的電路圖；

圖3為按鍵單元的電路圖；

圖4為OLED顯示屏的連接電路圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，下面結合附圖和具體實施例對本實用新型做進一步說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1所示，一種DP900單片機學習機，包括ATMEGA328單片機、復位單元、按鍵單元、OLED顯示屏、micro USB接口、輸入輸出單元和電源模塊；其中：

復位單元與ATMEGA328單片機的RES口相連接；

如圖2所示，復位單元包括按鍵S1、104pF電容C1和10kΩ電阻R10；

如圖3所示，按鍵單元包括五個按鍵；按鍵單元的五個按鍵分別與ATMEGA328單片機的PC0、PC1、PC2、PC3、PD4相連接；

參考圖4，OLED顯示屏通過SPI總線與ATMEGA328單片機相連接；OLED顯示屏尺寸為0.96寸；ATMEGA328單片機控制OLED顯示屏的顯示，實現ATMEGA328單片機所要求的顯示任務，且OLED顯示屏的顯示效果好；

輸入輸出單元的OUT0、OUT1、OUT2、A4、A5分別與ATMEGA328單片機的PD3、PD5、PD6、PC4、PC5相連接；輸入輸出單元可以作為雙向接口，其3條口線可以提供PWM輸出；

micro USB接口與ATMEGA328單片機相連接，micro USB接口可以連接micro USB數據線，可以利用micro USB在單片機實驗中監控程序更新或者用于多種單片機信號連接實驗，從而增加了單片機實驗種類的多樣性，更有助于提高學生的學習能力；

電源模塊與ATMEGA328單片機相連接，電源模塊由電池盒以及放置在電池盒內的串聯的3節5號電池組成，電源模塊可以為本實用新型提供電源，可以確保在沒有外部電源的情況下也可以利用本實用新型開展單片機教育和科普活動。

ATMEGA328單片機內部有非易失儲存空間，用來儲存已經寫好的多段程序。

通過復位單元和按鍵單元能夠分別實現復位、指令+1、指令-1、計時+1、計時-1、輸入確認、程序儲存調出、程序運行等操作；通過復位單元的一個按鍵和按鍵單元的五個按鍵，可以滿足所有編程、存儲、運行操作，不需要外接編程設備。

本實用新型提供的DP900單片機學習機，不依賴計算機或其它輔助編程工具，編程和執行器材結合緊密，成本低，作為一種專門用于現場可編程的單片機學習機，可以作為中小學通用技術教育課程中智能控制和中小學單片機科普教育的教具，能夠使中小學生在學習單片機時完全脫離對計算機和各種編程工具的依賴，僅僅通過DP900單片機學習板，就能完成編程的學習和練習。而且，所編的程序能夠在學習板上立刻得到驗證，如果與程序目的不符，還可以馬上修改并看到修改的結果，這樣就大大降低了學習單片機知識以及單片機科普教育的門檻，能夠在各種場合進行單片機教育，以及進行單片機知識、編程競賽，檢驗學習成果，增加學習的趣味性，另外，本單片機學習機自身帶有電源模塊，在外部電源斷電的情況下也可以使用，可以很好地滿足實際應用的需要。

以上所述實施例僅表達了本實用新型的實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
