本發明涉及電纜走廊標識技術領域，特別涉及一種電纜走廊指示裝置。

背景技術：

據統計，城區電纜線路應外力破壞是導致線路跳閘的主要原因之一，施工單位因走廊標識不清、電纜路徑不清楚而盲目施工，致使電纜被挖穿或受損，嚴重影響供電安全性和可靠性。目前電纜走廊標識牌是菱形標識牌，通過四個螺絲固定在地面上，和燃?xì)獾绕渌臉?biāo)識牌非常相似，對運維人員和施工作業人員的提示作用不明顯，運維人員也無法了解電纜走廊內部信息；特別是在夜晚的施工作業，因走廊標識不清而致使電纜被挖穿或受損的現象更為嚴重。

技術實現要素：

本發明的目的在于提供一種電纜走廊指示裝置，能夠在白天和夜晚都起到警示的效果，了解電纜走廊內部信息，防止電纜被損壞。

為實現本發明的目的，采取的技術方案是：

一種電纜走廊指示裝置，包括底殼、位于底殼內的指示燈、封蓋于底殼上的透明蓋板、及固定于底殼上的限位板，限位板設有與透明蓋板外周形狀匹配的限位孔，指示燈朝向所述透明蓋板，透明蓋板或限位板上設有對應電纜走廊內部信息的二維碼標識。

指示燈的燈光通過透明蓋板透出來，該電纜走廊指示裝置會發光，清晰地指示電纜走廊和電纜路徑，無論是在白天和夜晚都能對施工人員起到警示效果，降低夜晚施工導致電纜被破壞的風險，且運維人員通過掃描二維碼標識即查看電纜走廊內部信息，提高運維效率，進一步防止電纜被損壞。

下面對技術方案進一步說明：

進一步的是，底殼的開口處向外延伸有外沿，外沿設有第一連接孔，限位板設有與第一連接孔相對設置的第二連接孔，第一連接孔和第二連接孔之間連接有緊固件。通過第一連接孔、第二連接孔和緊固件的配合實現底殼和限位板的可拆卸連接，便于安裝和日常維護，且防止邊角翹起，不會對行人和行車形成傷害。

進一步的是，限位孔的內壁和透明蓋板的外周之間設有密封圈。提高防水效果。

進一步的是，密封圈為橡膠墊圈。

進一步的是，二維碼標識至少對應有電纜數信息和截面圖信息。

進一步的是，二維碼標識設于透明蓋板上，限位板上標記有警示信息。

進一步的是，透明蓋板為鋼化玻璃。鋼化玻璃強度高，且透光性好，滿足透光的同時又能防止被路面的行人和行車壓壞，使該指示裝置的使用壽命更長。

進一步的是，指示燈為太陽能燈。使該指示裝置的更節能環保。

進一步的是，限位板為不銹鋼材質。不銹鋼材質防銹效果好，使該指示裝置的使用壽命更長。

與現有技術相比，本發明具有以下有益效果：

本發明指示燈的燈光通過透明蓋板透出來，該電纜走廊指示裝置會發光，清晰地指示電纜走廊和電纜路徑，無論是在白天和夜晚都能對施工人員起到警示效果，降低夜晚施工導致電纜被破壞的風險，防止電纜被損壞。

附圖說明

圖1是本發明實施例電纜走廊指示裝置的結構示意圖；

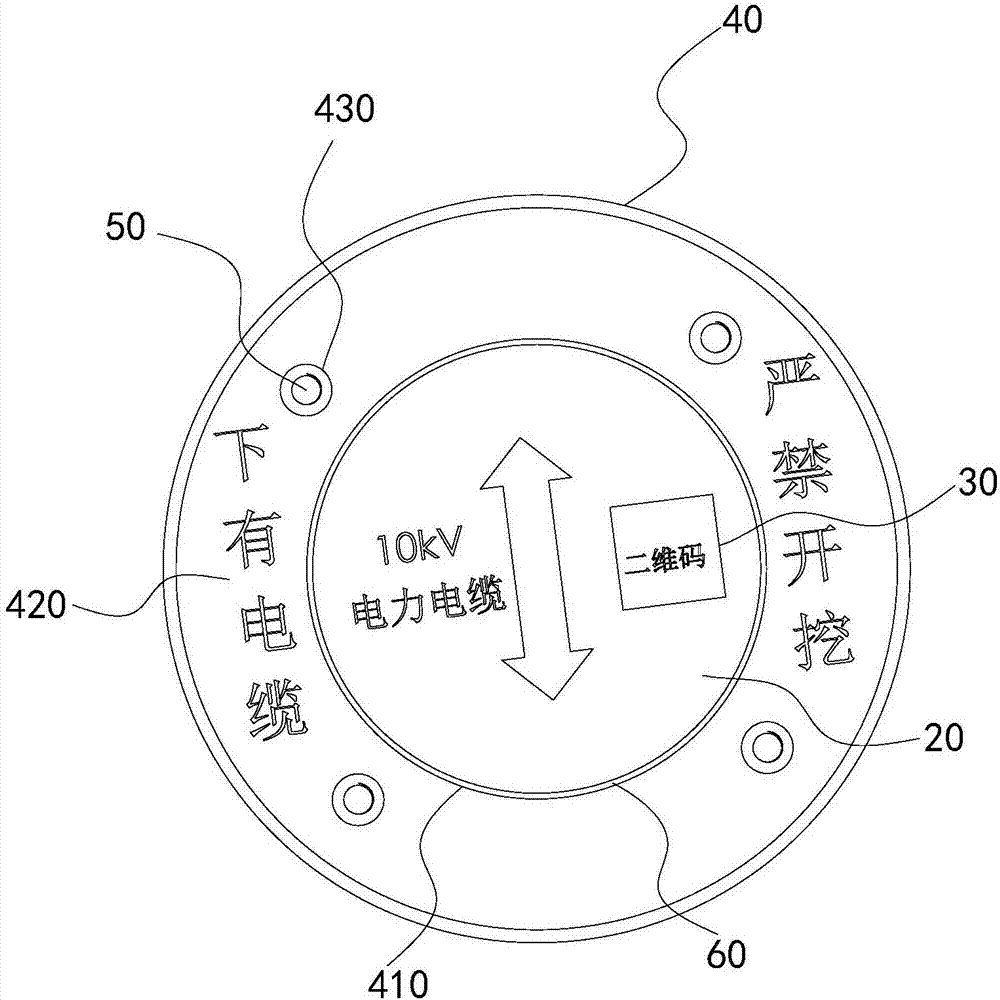

圖2為圖1的a向視圖。

附圖標記說明：

10.底殼，110.外沿，20.透明蓋板，30.二維碼標識，40.限位板，410.限位孔，420.警示信息，430.第二連接孔，50.緊固件，60.密封圈。

具體實施方式

下面結合附圖對本發明的實施例進行詳細說明：

如圖1所示，一種電纜走廊指示裝置，包括底殼10、位于底殼10內的指示燈(附圖未標識)、封蓋于底殼10上的透明蓋板20、及固定于底殼10上的限位板40，限位板40設有與透明蓋板20外周形狀匹配的限位孔410，指示燈朝向透明蓋板20，透明蓋板20或限位板40上設有對應電纜走廊內部信息的二維碼標識30。

指示燈的燈光通過透明蓋板20透出來，該電纜走廊指示裝置會發光，清晰地指示電纜走廊和電纜路徑，無論是在白天和夜晚都能對施工人員起到警示效果，降低夜晚施工導致電纜被破壞的風險，且運維人員通過掃描二維碼標識30即查看電纜走廊內部信息，提高運維效率，進一步防止電纜被損壞。

在本實施例中，透明蓋板20為鋼化玻璃，鋼化玻璃強度高，且透光性好，滿足透光的同時又能防止被路面的行人和行車壓壞，使該指示裝置的使用壽命更長。指示燈為太陽能燈，使該指示裝置的更節能環保，指示燈還可以根據需要射出不同的顏色，使指示效果更好。透明蓋板20和指示燈還可以根據實際需要采用其他形式。

如圖2所示，透明蓋板20上設有對應電纜走廊內部信息的二維碼標識30，二維碼標識30至少對應有電纜數信息和截面圖信息。限位板40上還標識有警示信息420，如“下有電纜”、“嚴禁開挖”等，進一步防止電纜被挖壞。二維碼標識30還可以根據實際需要標識在限位板40上，該指示裝置還可以添加電纜的千伏數、服務熱線等信息，使功能更加全面。

在本實施例中，限位板40為不銹鋼材質，不銹鋼材質防銹效果好，使該指示裝置的使用壽命更長。限位板40還可以根據實際需要采用其他材質。

如圖1和圖2所示，底殼10的開口處向外延伸有外沿110，外沿110設有第一連接孔(附圖未標識)，限位板40設有與第一連接孔相對設置的第二連接孔430，第一連接孔和第二連接孔430之間連接有緊固件50。通過第一連接孔、第二連接孔430和緊固件50的配合實現底殼10和限位板40的可拆卸連接，便于安裝和日常維護，且防止邊角翹起，不會對行人和行車形成傷害。

在本實施例中，第一連接孔和第二連接孔430都為螺絲孔，緊固件50為螺絲。且第二連接孔430有四個，四個第二連接孔430圍繞限位孔410外周布置，進一步防止限位板40在使用過程中邊角翹起，提高安全性。第二連接孔430還可以根據限位板40的大小設置一個以上。

如圖2所示，限位孔410的內壁和透明蓋板20的外周之間設有密封圈60，提高防水效果。

在本實施例中，密封圈60為橡膠墊圈。密封圈60還可以根據實際需要采用其他材質。

本實施例的電纜走廊指示裝置在安裝時，通過膨脹螺絲將底殼10和地面固定，再將指示燈安裝在底殼10內，利用密封圈60套緊鋼化玻璃的外圈，防止在底殼10的外沿110上，隨后對準螺絲孔后安裝限位板40，通過螺絲固定即可，最后在底殼10周圍用水泥澆筑使，該指示裝置牢固嵌入電纜坑板。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。

技術特征：

技術總結
本發明涉及一種電纜走廊指示裝置，包括底殼、位于底殼內的指示燈、封蓋于底殼上的透明蓋板、及固定于底殼上的限位板，限位板設有與透明蓋板外周形狀匹配的限位孔，指示燈朝向所述透明蓋板，透明蓋板或限位板上設有對應電纜走廊內部信息的二維碼標識。指示燈的燈光通過透明蓋板透出來，該電纜走廊指示裝置會發光，清晰地指示電纜走廊和電纜路徑，無論是在白天和夜晚都能對施工人員起到警示效果，降低夜晚施工導致電纜被破壞的風險，且運維人員通過掃描二維碼標識即查看電纜走廊內部信息，提高運維效率，進一步防止電纜被損壞。

技術研發人員：林勸立;晏小卉;張迎曉;劉以剛;李華生;羅智聰
受保護的技術使用者：廣州供電局有限公司
技術研發日：2017.03.14
技術公布日：2017.08.18
