本發明涉及機器人教學領域，具體的說是一種并聯與串聯機器人綜合實訓平臺。

背景技術：

機器人的發明、研究及應用實踐是以科學研究和社會生產為需求的，進入到教育是其領域的擴大與發展。但是，由于它所涉及知識的廣泛性和涉及技術的綜合性，這都使得機器人對教育而言具有更多的價值。目前市場上針對機器人教學開發了串聯機器人實訓平臺、并聯機器人實訓平臺、機器人工作站、機器人應用流水線等，這些應用于教學的機器人實訓單元缺乏綜合性。立體倉庫已經廣泛的應用于工廠、醫院、大型倉庫和超市等場所，目前關于機器人給立體倉庫進行上下料的應用還沒有集成到機器人實訓平臺上，所以開發一款集成應用廣、設備所學知識多的實訓平臺迫在眉睫。

技術實現要素：

本發明所要解決以上教學機器人設備所存在的問題，提供一種集成度高、應用范圍廣的一種并聯與串聯機器人綜合實訓平臺。

一種并聯與串聯機器人綜合實訓平臺，包括操作平臺、安裝在操作平臺上端左部的并聯機器人、位于并聯機器人正下方且安裝在操作平臺上的底板上料機構、輸送帶，在輸送帶上遠離并聯機器人的一端設有安裝在操作平臺上的串聯機器人，所述串聯機器人的左方設有安裝在操作平臺上的裝配平臺，所述串聯機器人的右方設有安裝在操作平臺上的立體倉庫，所述操作平臺的上端還安裝有原料上料機構、顯示屏，所述并聯機器人上安裝有視覺裝置，所述顯示屏內嵌入式的安裝有與并聯機器人、底板上料機構、輸送帶、串聯機器人、立體倉庫、裝配平臺、視覺裝置、原料上料機構相連的控制系統。

控制系統包括伺服電機控制系統、氣動元器件控制系統、傳感器控制系統、機器人控制系統、視覺裝置控制系統。控制系統可以通過顯示屏來手動選擇所要對立體庫的上料信息，從而控制原料上料機構進行上料。底板上料機構安裝固定在操作平臺上，操作平臺采用鋁型材搭建而成。原料上料機構采用傳感器和對應原料庫與氣缸組成，原料上料機構所屬的氣缸負責把原料推送到輸送帶上。底板上料機構采用傳感器和氣缸組成，底板上料機構所屬的氣缸負責把底板推送到輸送帶上。

所述立體倉庫包括鋁型材框架，所述鋁型材框架上沿豎直方向排布安裝有三個鋁板，即整個立體倉庫分成了三層。每個鋁板上均安裝有安裝板，每個安裝板上均安裝有四個接近開關。接近開關用來檢測有無原料。立體倉庫通過接近開關檢測傳工位的狀態信息，狀態信息在顯示屏上面進行顯示。

所述的原料上料機構包括上料平臺，所述上料平臺上方依次設有正方體存放庫、圓柱存放庫、三角體存放庫，所述的正方體存放庫、圓柱存放庫、三角體存放庫三者的下方分別對應設有氣缸一、氣缸二、氣缸三，所述正方體存放庫、圓柱存放庫、三角體存放庫三者下面均安裝有傳感器。傳感器用來檢測原料的有無。

本發明的特點是：

1采用新思路把并聯機器人、視覺裝置、串聯機器人、立體倉庫集成到一個實訓平臺上。

2上料機構負責把原料推到輸送線上，通過視覺裝置檢測原料的形狀與位置，輸送線上的編碼器反饋原料運動信息，視覺裝置和編碼器的信息反饋給并聯機器人，使并聯機器人自動調整末端姿態，然后夾取原料。

3立體倉庫通過串聯機器人進行上下料，傳感器檢測的信號接入到控制系統中，從而控制串聯機器人進行上下料。

4顯示平臺采用觸摸顯示屏，不僅能夠顯示立體倉庫的各工位的狀態，還可以手動選擇對應的工位讓串聯機器人進行上下料。

5立體倉庫的狀態信息也用來控制上料機構進行上料。

因此，綜上所述，本發明的有益效果是：集成性能強，具有高自動化特性和信息反饋功能，控制方便，智能化較高，上下料較為方便，具有良好的教學培訓功能。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的整體結構示意圖；

圖2是立體倉庫的結構圖；

圖3是原料上料機構的結構圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1所示，一種并聯與串聯機器人綜合實訓平臺，包括操作平臺10、安裝在操作平臺10上端左部的并聯機器人1、位于并聯機器人1正下方且安裝在操作平臺10上的底板上料機構9、輸送帶4，在輸送帶4上遠離并聯機器人1的一端設有安裝在操作平臺10上的串聯機器人5，所述串聯機器人5的左方設有安裝在操作平臺10上的裝配平臺7，所述串聯機器人5的右方設有安裝在操作平臺10上的立體倉庫2，所述操作平臺10的上端還安裝有原料上料機構3、顯示屏8，所述并聯機器人1上安裝有視覺裝置6，所述顯示屏8內嵌入式的安裝有與并聯機器人1、底板上料機構9、輸送帶4、串聯機器人5、立體倉庫2、裝配平臺7、視覺裝置6、原料上料機構3相連的控制系統。

控制系統包括伺服電機控制系統、氣動元器件控制系統、傳感器控制系統、機器人控制系統、視覺裝置控制系統。控制系統可以通過顯示屏8來手動選擇所要對立體庫的上料信息，從而控制原料上料機構3進行上料。底板上料機構9安裝固定在操作平臺10上，操作平臺10采用鋁型材搭建而成。原料上料機構3采用傳感器和對應原料庫與氣缸組成，原料上料機構3所屬的氣缸負責把原料推送到輸送帶4上。底板上料機構9采用傳感器和氣缸組成，底板上料機構9所屬的氣缸負責把底板推送到輸送帶4上。

使用時，原料上料機構3把原料上到輸送帶4上，原料運動到視覺裝置6檢測區域時，視覺裝置6會自動檢測原料的姿態及形狀信息，反饋給并聯機器人1。底板上料機構9把底板推到輸送線4上，并聯機器人1根據原料形狀把原料放入到底板對應的位置。當原料運動到串聯機器人5的位置時，串聯機器人5吸取原料到裝配平臺7上進行模擬裝配，或者把對應的原料放入到立體倉庫2中。

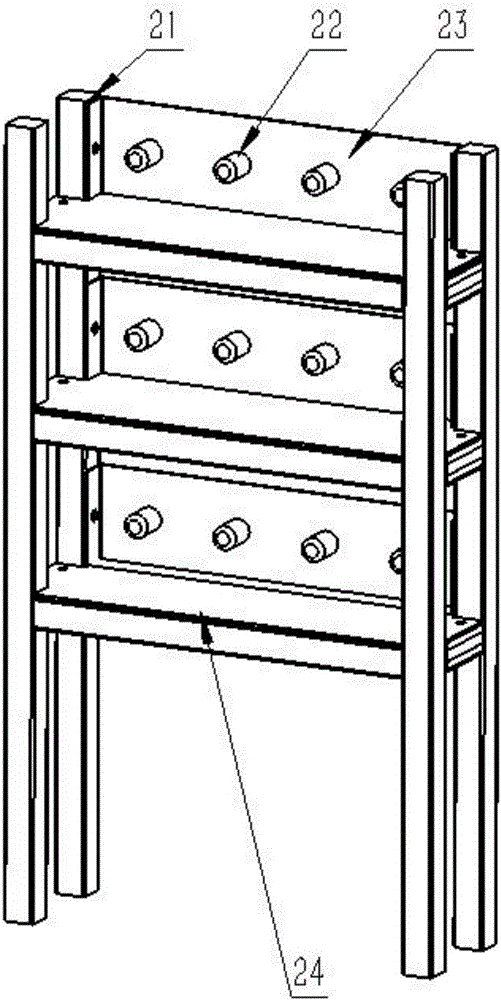

如圖2所示，所述立體倉庫2包括鋁型材框架21，所述鋁型材框架21上沿豎直方向排布安裝有三個鋁板24，即整個立體倉庫2分成了三層。每個鋁板24上均安裝有安裝板23，每個安裝板23上均安裝有四個接近開關22。接近開關22用來檢測有無原料。立體倉庫2通過接近開關22檢測傳工位的狀態信息，狀態信息在顯示屏8上面進行顯示。

如圖3所示，所述的原料上料機構3包括上料平臺31，所述上料平臺31上方依次設有正方體存放庫32、圓柱存放庫33、三角體存放庫34，所述的正方體存放庫32、圓柱存放庫33、三角體存放庫34三者的下方分別對應設有氣缸一37、氣缸二36、氣缸三35，所述正方體存放庫32、圓柱存放庫33、三角體存放庫34三者下面均安裝有傳感器。傳感器用來檢測原料的有無。

整個實訓平臺可以通過編程根據原料上料機構3的上料順序依次進行編程，也可以根據顯示屏8上面顯示的立體倉庫2信息進行選擇，選擇不同的原料工位，原料上料機構3就會上不同的原料。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
