本發明涉及車載虛擬駕駛裝置技術領域，尤其涉及一種車載虛擬駕駛裝置。

背景技術：

現如今，汽車已成為人們?nèi)粘Ｉ钪斜夭豢缮俚囊环N交通工具，并且隨之生活水平的不斷提高，越來越多的人加入了汽車駕駛的行列，然而受到時間、場地、費用等諸多因素限制，模擬駕駛系統受到廣大人群喜愛。目前，比較常見的模擬駕駛可分為兩類：一類是需要額外硬件設備配合使用的汽車模擬駕駛系統，另一類是純軟件而無使用任何硬件設備的汽車模擬駕駛系統。前者雖然可以與真實的駕駛環境相接近，但是成本較高，不易于普及。而后者不僅僅是一款軟件，通過鍵盤和鼠標來操控汽車，因而操作性不強。

技術實現要素：

基于背景技術存在的技術問題，本發明提出了一種車載虛擬駕駛裝置。

本發明提出的一種車載虛擬駕駛裝置，包括座椅、駕駛臺、剎車踏板和加速踏板，所述座椅安裝于車底板的一側，所述駕駛臺安裝于車底板的另一側，所述剎車踏板和加速踏板安裝于駕駛臺的一側，所述駕駛臺的一側設有凹槽，所述凹槽內安裝有攝像模塊，所述駕駛臺內設有控制模塊，所述攝像模塊的輸出端電連接控制模塊的輸入端，所述剎車踏板和加速踏板內均設有壓力傳感器，所述壓力傳感器的輸出端與控制模塊的輸入端電連接。

優選地，所述座椅的一側設有第一放置槽，所述第一放置槽內設有VR眼罩，所述第一放置槽的槽口一側轉動連接有第一封板，所述所述第一放置槽的槽口另一側設有擋板，所述擋板與第一放置槽的槽口內壁之間通過彈簧連接。

優選地，所述擋板遠離彈簧的一端設有第一卡扣，所述第一封板靠近擋板的一端設有與第一卡扣配合的第二卡扣。

優選地，所述VR眼罩的一側設有顯示槽，所述顯示槽內安裝有顯示裝置，所述顯示裝置的輸入端與攝像模塊的輸出端電連接。

優選地，所述駕駛臺的一側設有第二放置槽，所述第二放置槽的內壁上設有連接柱，所述連接柱上轉動連接有第二連接桿，所述第二連接桿遠離連接柱的一端連接有第一連接桿，所述第一連接桿遠離第二連接桿的一端轉動連接有方向盤。

優選地，所述第二放置槽槽口的一側轉動連接有第二封板，所述第二放置槽槽口的另一側轉動連接有轉動板，所述轉動板的一端通過彈簧桿與駕駛臺連接，所述所述轉動板的另一端與第二封板相抵。

優選地，所述剎車踏板和加速踏板包括腳踏板和固定板，所述固定板上設有轉動槽，所述轉動槽的底部垂直設有支柱，所述腳踏板轉動連接在支柱上，所述支柱的與固定板的結合處連接有壓力傳感器，所述腳踏板的一端通過橡膠桿與固定板連接。

優選地，所述座椅的坐板上鋪設有緩沖墊，且座椅的一側設有安全帶。

優選地，所述攝像模塊采用360度全景相機，且駕駛臺的一側設有安裝座，所述攝像模塊通過轉軸連接在安裝座上。

本發明中，操作方便，結構簡單，通過VR眼罩觀測駕駛過程中的路徑，進而可以通過剎車踏板和加速踏板進行調節駕駛過程中的行駛速度，使用者可以通過轉動方向盤，使得駕駛過程中的方向可以被快速調節，并且VR眼罩和方向盤在不使用時，可以通過封板存放于放置槽內，進而實現存放的效果，并且使用者可以通過該虛擬駕駛裝置快速練習駕駛技術，實現快速高效體驗駕駛樂趣的效果。

附圖說明

圖1為本發明提出的一種車載虛擬駕駛裝置的結構示意圖；

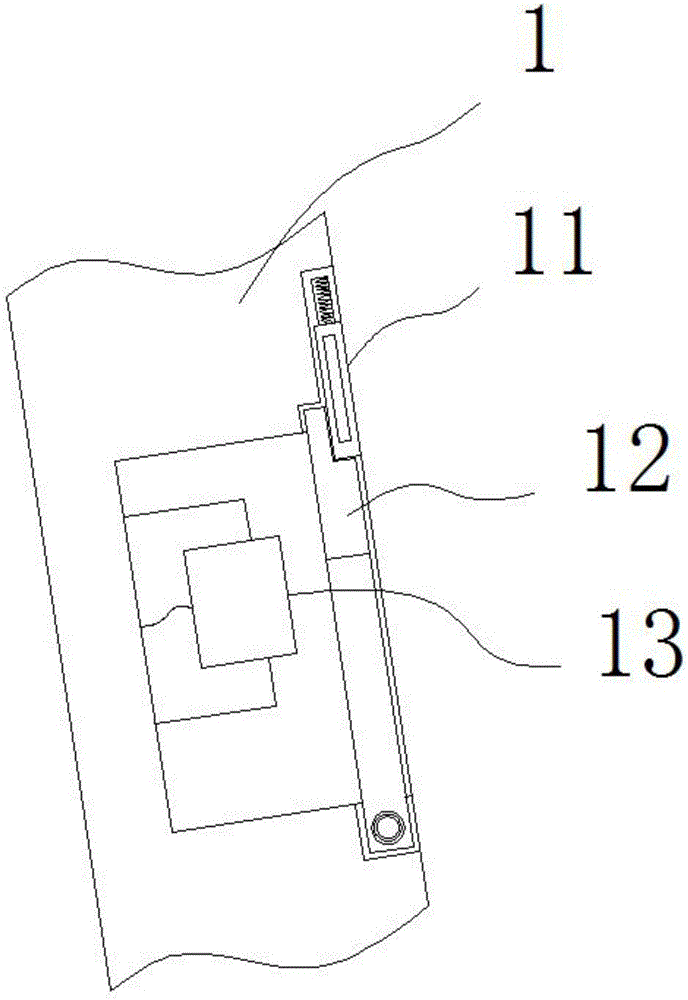

圖2為本發明提出的一種車載虛擬駕駛裝置的座椅結構示意圖；

圖3為本發明提出的一種車載虛擬駕駛裝置的駕駛臺結構示意圖。

圖中：1座椅、11擋板、12第一封板、13 VR眼罩、2駕駛臺、21轉動板、22方向盤、23第一連接桿、24第二連接桿、25連接柱、26第二封板、3剎車踏板、4加速踏板。

具體實施方式

下面結合具體實施例對本發明作進一步解說。

實施例。

一種車載虛擬駕駛裝置，包括座椅1、駕駛臺2、剎車踏板3和加速踏板4，座椅1安裝于車底板的一側，座椅1的一側設有第一放置槽，第一放置槽內設有VR眼罩13，第一放置槽的槽口一側轉動連接有第一封板12，第一放置槽的槽口另一側設有擋板11，擋板11與第一放置槽的槽口內壁之間通過彈簧連接，擋板11遠離彈簧的一端設有第一卡扣，第一封板12靠近擋板11的一端設有與第一卡扣配合的第二卡扣，使得VR眼罩13在不使用之時，可以很好地保護VR眼罩13不被破壞，VR眼罩13的一側設有顯示槽，顯示槽內安裝有顯示裝置，顯示裝置的輸入端與攝像模塊的輸出端電連接，使用者可以通過將VR眼罩13觀測駕駛過程中前方的障礙物，從而避免駕駛過程中的碰撞，駕駛臺2安裝于車底板的另一側，剎車踏板3和加速踏板4安裝于駕駛臺2的一側，駕駛臺2的一側設有第二放置槽，第二放置槽的內壁上設有連接柱25，連接柱25上轉動連接有第二連接桿24，第二連接桿24遠離連接柱25的一端連接有第一連接桿23，第一連接桿23遠離第二連接桿24的一端轉動連接有方向盤22，第二放置槽槽口的一側轉動連接有第二封板26，第二放置槽槽口的另一側轉動連接有轉動板21，轉動板21的一端通過彈簧桿與駕駛臺2連接，轉動板21的另一端與第二封板26相抵，使得駕駛臺2內放置的方向盤22可以被快速安放，當需要使用時，可以快速從駕駛臺2內取出使用，駕駛臺2的一側設有凹槽，凹槽內安裝有攝像模塊，駕駛臺2內設有控制模塊，攝像模塊的輸出端電連接控制模塊的輸入端，剎車踏板3和加速踏板4內均設有壓力傳感器，壓力傳感器的輸出端與控制模塊的輸入端電連接，剎車踏板3和加速踏板4包括腳踏板和固定板，固定板上設有轉動槽，轉動槽的底部垂直設有支柱，腳踏板轉動連接在支柱上，支柱的與固定板的結合處連接有壓力傳感器，腳踏板的一端通過橡膠桿與固定板連接，使得剎車踏板3和加速踏板4在腳踏的作用下，可以達到高效剎車和加速的效果，座椅1的坐板上鋪設有緩沖墊，且座椅1的一側設有安全帶，使得使用者可以被安全的穩固于座椅1上，攝像模塊采用360度全景相機，且駕駛臺2的一側設有安裝座，攝像模塊通過轉軸連接在安裝座上，可以在使用者駕駛過程中快速了解到駕駛過程中前方的物體。

本發明中，使用者使用該裝置，可以通過VR眼罩13觀測駕駛過程中的路徑，進而可以通過剎車踏板3和加速踏板4進行調節駕駛過程中的行駛速度，使用者可以通過轉動方向盤22，使得駕駛過程中的方向可以被快速調節，并且VR眼罩13和方向盤22在不使用時，可以通過第一封板12和第二封板24存放于放置槽內，進而實現存放的效果，并且使用者可以通過該虛擬駕駛裝置快速練習駕駛技術

以上僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
