本發明涉及顯示屏測試領域，特別是涉及一種顯示屏閃爍測試方法。

背景技術：

隨著手機及平板的顯示屏所占的比例越來越大，使得顯示屏的顯示效果受到了越來越多的重視。為了追求較好的體驗效果，用戶希望顯示屏的視角更寬，對比度更高，屏幕更加清晰，畫面flicker(閃爍)更小，由于當畫面閃爍變大時，則會直接影響顯示屏的清晰度。而當畫面閃爍足夠小時，則顯示屏呈現的畫面如一幅靜止的畫面，用戶體驗感較好。因此，flicker目前成為一備受關注的指標。

顯示屏畫面的顯示，是通過lcd(liquidcrystaldisplay，簡稱液晶顯示器)中液晶的翻轉使光線透過得以實現。而光的透過率與液晶翻轉的角度有關，lcd通過液晶的翻轉角度來實現一個畫面的灰度效果表示。即當顯示某個靜態畫面時，則液晶會保持翻轉角度不變。而為了防止液晶被極化，所以實現液晶翻轉的電場并不是直流電場，而是正負半周時間相同，幅值相同的交流電場，從而使得液晶在一個交流電場中，保持一個固定的翻轉角度，從而控制顯示flicker盡可能小。

通常lcd每次完成一幀的掃描，則電場會變換一次，然而在實際情況中，使液晶翻轉角度的正負電場，通常無法保證完全一樣，而當液晶在這兩個電場中的翻轉角度不同時，flicker就產生了。為了使得每個顯示屏都能夠獲得最小的flicker，現在各個模組廠都會對生產的每一個顯示屏，進行flicker的otp(one-timepassword，也稱動態口令)燒錄，通過更改vcom電壓(公共電壓)寄存器的設置，尋找每個顯示屏最合適的vcom電壓，并將該最佳設置，燒錄固化到驅動ic芯片內部。顯示屏每次顯示均會調用之前燒錄的值，以獲得該顯示屏的最佳flicker。

每個顯示屏都需要做這樣的燒錄，每個顯示屏的燒錄時間，目前各個模組廠的時間是在18～25s，其中12～15s左右的時間是在尋找最佳vcom電壓值的過程中。然而，尋值的范圍設置得過小，則可能會造成無法找到最佳值；而尋值范圍設置過大，則會造成尋值時間變長；而自適應的尋值范圍，容易出現bug，導致尋值異常。而現有技術中無論采用分割法、模擬曲線以及循環找值等尋值方式，其都很難縮短燒錄時間。

技術實現要素：

基于此，有必要針對顯示屏閃爍測試方法中對于最佳公共電壓值尋找時間久的問題，提供一種能夠減少尋找最佳公共電壓值的時間的顯示屏閃爍測試方法。

一種顯示屏閃爍測試方法，包括如下步驟：

獲取預設的公共電壓數組，所述預設的公共電壓數組中包含多個公共電壓值；

獲取所述公共電壓數組中采集頻率最高的至少一個所述公共電壓值作為預判值；

根據所述預判值對顯示屏進行閃爍測試，獲取所述顯示屏的閃爍值；

將所述閃爍值分別與第一預設閾值以及第二預設閾值進行對比；

當所述閃爍值小于或等于所述第一預設閾值時，則將所述閃爍值對應的所述公共電壓值寫入所述顯示屏的驅動芯片上；

當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，則根據預設的閃爍值與公共電壓值的對應關系，獲取多個小于或等于所述第一預設閾值的閃爍值對應的公共電壓值，根據所述公共電壓值對所述顯示屏進行所述閃爍測試，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片；

當所述閃爍值大于所述第二預設閾值時，則根據所述預設的公共電壓數組內的各所述公共電壓值分別對所述顯示屏進行所述閃爍測試，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

在其中一個實施例中，所述獲取預設的公共電壓數組的步驟包括：

基于若干公共電壓值分別對顯示屏進行屏幕閃爍測試，獲得多個閃爍值；

獲取閃爍值小于或等于所述第一預設閾值兩倍的對應的多個所述公共電壓值，根據多個所述公共電壓值生成所述公共電壓數組。

在其中一個實施例中，所述獲取所述公共電壓數組中產生頻率最高的至少一個所述公共電壓值作為預判值的步驟之后還包括：

檢測頻率最高的所述公共電壓值的數量，當頻率最高的所述公共電壓值的數量為一個時，則將所獲取的一個所述公共電壓值寫入所述顯示屏的驅動芯片上。

在其中一個實施例中，所述獲取所述公共電壓數組中產生頻率最高的至少一個所述公共電壓值作為預判值的步驟還包括：

當頻率最高的所述公共電壓值的數量為多個時，以頻率最高的多個所述公共電壓值的平均值作為所述預判值。

在其中一個實施例中，所述當所述閃爍值小于或等于所述第一預設閾值時，則將所述閃爍值對應的所述公共電壓值寫入所述顯示屏的驅動芯片上的步驟之后還包括：

將所述閃爍值對應的所述公共電壓值存入所述預設的公共電壓數組。

在其中一個實施例中，所述將所述公共電壓值寫入所述顯示屏的驅動芯片的步驟之后還包括：

將所述公共電壓值存入所述預設的公共電壓數組。

在其中一個實施例中，所述顯示屏閃爍測試方法還包括：當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，則從所述預設的公共電壓數組獲取所述公共電壓值的取值范圍，基于所述取值范圍以及預設的閃爍值與公共電壓值的對應關系，獲取多個小于或等于所述第一預設閾值兩倍的閃爍值對應的公共電壓值，根據所述公共電壓值對所述顯示屏進行所述閃爍測試，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

在其中一個實施例中，所述顯示屏閃爍測試方法還包括：當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，則根據預設的閃爍值與公共電壓值的對應關系，獲取與所述閃爍值對應的兩個對稱的公共電壓值，分別對所述兩個對稱公共電壓值加減電壓值，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

在其中一個實施例中，所述顯示屏閃爍測試方法還包括：當所述閃爍值大于所述第二預設閾值時，則根據存入所述預設的公共電壓數組的順序，依序從所述預設的公共電壓數組獲取所述公共電壓值，逐一根據所述公共電壓值對所述顯示屏進行所述閃爍測試，直至獲取最小閃爍值，將所述最小閃爍值對應的所述公共電壓值寫入所述顯示屏的驅動芯片。

在其中一個實施例中，所述顯示屏閃爍測試方法還包括：存入所述預設的公共電壓數組的所述公共電壓值的順序越靠前，則從所述預設的公共電壓數組獲取的所述公共電壓值的順序越靠前。

上述顯示屏閃爍測試方法，通過在包含多個公共電壓值的所述獲取預設的公共電壓數組中，獲取產生頻率最高的一個或幾個所述公共電壓值作為預判值。從而使得尋找最佳公共電壓的范圍得到有效縮小。并根據所述預判值對顯示屏進行閃爍測試，獲取所述顯示屏的閃爍值，通過對所述閃爍值與第一預設閾值以及第二預設閾值進行對比得到最小閃爍值所對應的公共電壓值。從而使得檢測獲取最佳公共電壓值的時間得到縮短，從而有效提高了檢測效率，降低了測試顯示屏的屏幕閃爍的時間成本。并且該方法為通用型，可運用于大多數顯示屏項目，以減小燒錄時間，提高生產效率，降低產品成本。

附圖說明

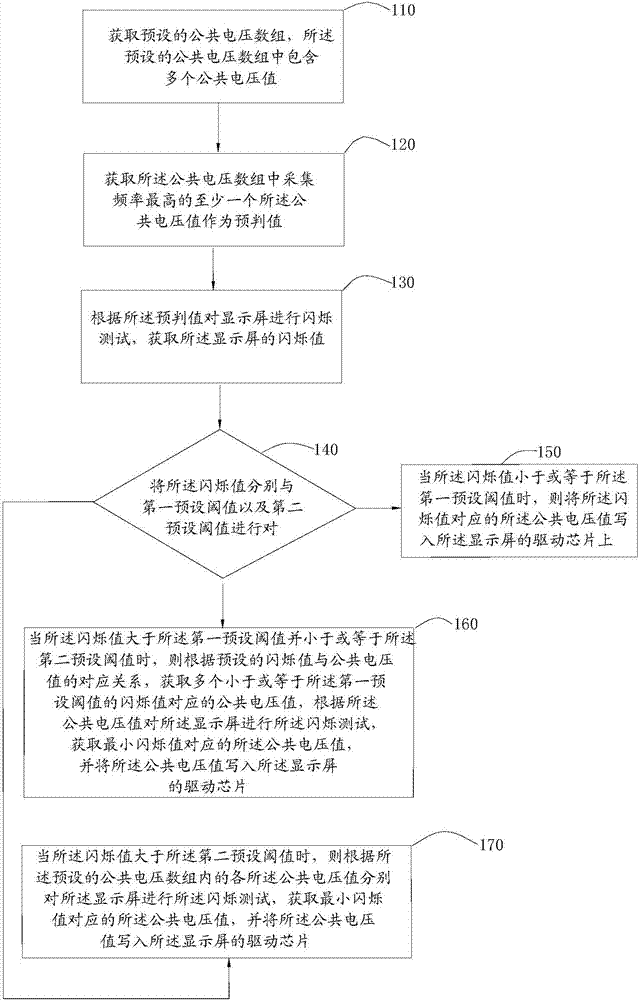

圖1為一實施例的顯示屏閃爍測試流程圖；

圖2為另一實施例的顯示屏閃爍測試流程圖；

圖3為一實施例的預設的閃爍值-公共電壓值的閃爍曲線圖；

圖4為一實施例的傳統顯示屏閃爍測試流程圖。

具體實施方式

為了便于理解本發明，下面將參照相關附圖對本發明進行更全面的描述。附圖中給出了本發明的較佳實施方式。但是，本發明可以以許多不同的形式來實現，并不限于本文所描述的實施方式。相反地，提供這些實施方式的目的是使對本發明的公開內容理解的更加透徹全面。

需要說明的是，當元件被稱為“設置于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”、“頂部”、“底部”、“底端”、“頂端”以及類似的表述只是為了說明的目的，并不表示是唯一的實施方式。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施方式的目的，不是旨在于限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。

例如，一種顯示屏閃爍測試方法，包括如下步驟：獲取預設的公共電壓數組，所述預設的公共電壓數組中包含多個公共電壓值；獲取所述公共電壓數組中采集頻率最高的至少一個所述公共電壓值作為預判值；根據所述預判值對顯示屏進行閃爍測試，獲取所述顯示屏的閃爍值；將所述閃爍值與第一預設閾值以及第二預設閾值進行對比；當所述閃爍值小于或等于所述第一預設閾值時，則將所述閃爍值對應的所述公共電壓值寫入所述顯示屏的驅動芯片上；當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，則根據預設的閃爍值與公共電壓值的對應關系，獲取多個小于或等于所述第一預設閾值的閃爍值對應的公共電壓值，根據所述公共電壓值對所述顯示屏進行所述閃爍測試，獲取小于或等于所述第一預設閾值的所述閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片；當所述閃爍值大于所述第二預設閾值時，則根據所述公共電壓數組內的各所述公共電壓值分別對所述顯示屏進行所述閃爍測試，獲取小于或等于所述第一預設閾值的所述閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

例如，如圖1所示，一種顯示屏閃爍測試方法，包括如下步驟：

步驟110：獲取預設的公共電壓數組，所述預設的公共電壓數組中包含多個公共電壓值。

在實際生產中持續地對每一個產品所尋找到的最佳公共電壓值進行記錄，然后放入一個數組大小自定義的活的數組中。例如，數組大小為1～100，當測試到第101個產品獲得一個新的最佳公共電壓值，則采用先進先出的原則，將第1個最佳公共電壓值取出，放入新的第101個最佳公共電壓值，從而使得自定義的數組成為一個有效的動態數組，俗稱活的數組。而預設公共電壓數組即指包括多個公共電壓值的動態數組。

步驟120：獲取所述公共電壓數組中采集頻率最高的至少一個所述公共電壓值作為預判值。

由于同一個批次的顯示屏，其最佳公共電壓值的設定值差別并不大，因此在所述預設公共電壓數組中可能會存在多個頻率較高的公共電壓值，其可能相同的一個公共電壓值，也可能是幾個頻率相同的多個公共電壓值。在進行下一個產品的閃爍測試時，則取出其中一個頻率最高的公共電壓值作為該產品的公共電壓值，即為所述預判值，也就是說預判值為下一個顯示屏最有可能的最佳公共電壓值。

具體地，在確定所述預判值時，例如，檢測頻率最高的所述公共電壓值的數量，當頻率最高的所述公共電壓值的數量為一個時，則將所獲取的一個所述公共電壓值寫入所述顯示屏的驅動芯片上。也就是說，在預設公共電壓數組中出現頻率最高的公共電壓值只有一個，例如，在1～100數組中，20v出現的頻率最高，即將20v作為顯示屏的預判值。例如，當頻率最高的所述公共電壓值的數量為多個時，以頻率最高的多個所述公共電壓值的平均值作為所述預判值。也就是說，在預設公共電壓數組中出現頻率最高的公共電壓值不止一個的時候，例如，1～100數組中，20v與30v均出現19次，其他公共電壓值出現的次數均沒達到19次，因此取20v與30v的平均值25v作為顯示屏的預判值。

步驟130：根據所述預判值對顯示屏進行閃爍測試，獲取所述顯示屏的閃爍值。

通過在預設公共電壓數組中檢測出現頻率最高的公共電壓值，得到用于檢測第101個顯示屏的預判值，并采用該預判值進行該顯示屏的閃爍測試，得到對應的閃爍值，通過與參考閃爍值進行對比，從而判斷所述預判值是否能夠作為該顯示屏的最佳公共電壓值。其中參考閃爍值由不同的客戶要求決定，即不同客戶對于閃爍值的要求不同，即根據不同客戶對閃爍值的要求，以其要求閃爍值為參考閃爍值，只要測試得到的閃爍值不超過該參考閃爍值即表示所得到的公共電壓值即為該顯示屏的最佳公共電壓值。可以理解的是，客戶要求的閃爍值，即參考閃爍值為最高閃爍值，即根據預判值得到的閃爍值超出該最高閃爍值，則取得的預判值不能作為該顯示屏的最佳公共電壓值，需要再次進行最佳公共電壓值的尋找。

步驟140：將所述閃爍值與第一預設閾值以及第二預設閾值進行對比，如圖2所示。

即在進行顯示屏最佳公共電壓值的尋找時，可以將上述最高閃爍值進行分段判斷，即在第一預設閾值與第二預設閾值范圍內進行尋值。例如，以f(max)代表最高閃爍值，其中所述第一預設閾值為50％f(max)，所述第二預設閾值為150％f(max)。即通過輸入預判值對顯示屏進行閃爍測試時，得到的閃爍值與50％f(max)及150％f(max)進行對比，判斷預判值是否能夠成為最佳公共電壓值。

步驟150：當所述閃爍值小于或等于所述第一預設閾值時，則將所述閃爍值對應的所述公共電壓值寫入所述顯示屏的驅動芯片上。

可以理解的是，當通過預判值得到閃爍值小于或等于50％f(max)，也就是說，測試得到的閃爍值沒有超過最高閃爍值f(max)，這樣可以直接判斷該預判值可以作為該顯示屏的最佳公共電壓值，也就是說，所述預判值即為所述最小閃爍值。從而可將其作為下一個顯示屏的公共電壓值而被寫入顯示屏的驅動芯片上，即將該公共電壓值燒錄至顯示屏的驅動芯片上。同時，例如，將所述閃爍值對應的所述公共電壓值存入所述預設的公共電壓數組。即在預設的公共電壓數組中除去一個值，將所獲得的最佳公共電壓值寫入，繼續以該預設的公共電壓數組作為有效的公共電壓數組，進行取值測試，尋找最佳公共電壓值。

步驟160：當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，則根據預設的閃爍值與公共電壓值的對應關系，獲取多個小于或等于所述第一預設閾值2倍的閃爍值對應的公共電壓值，根據所述公共電壓值對所述顯示屏進行所述閃爍測試，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

即從預設的公共電壓數組中取出的預判值，進行第101個顯示屏測試時，得到的閃爍值在50％f(max)與150％f(max)的范圍內。這樣無法確定該預判值是否能夠被作為顯示屏的最佳公共電壓值。此時，通過利用預設的閃爍值-公共電壓值的對應曲線圖進行判斷分析，該曲線屬于現有技術中關于閃爍值與公共電壓關系的圖，可通過測試得到的閃爍值對應地尋找符合小于參考閃爍值，即小于最大閃爍值的公共電壓的范圍，在該范圍內進一步進行閃爍測試，以得到最小閃爍值對應的公共電壓，即可作為被測顯示屏的最佳公共電壓。也就是說，在一個小于所述預設的公共電壓數組的數組中，即小范圍內找出顯示屏的最佳公共電壓值。具體如下。

例如，當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，根據預設的閃爍值與公共電壓值的對應關系，從所述預設的公共電壓數組獲取與所述第一預設閾值與所述第二預設閾值相對應的公共電壓的取值范圍，基于所述取值范圍內的每個公共電壓值對所述顯示屏進行所述閃爍測試，獲取多個小于或等于所述第一預設閾值2倍的閃爍值對應的公共電壓值，根據所述公共電壓值對所述顯示屏進行所述閃爍測試，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

如圖3所示，利用預設的閃爍值與公共電壓值的對應關系獲得的所述取值范圍指的是，在預設的公共電壓數組中與50％f(max)對應的公共電壓與150％f(max)對應的公共電壓之間的公共電壓范圍，也就是說，所述取值范圍指的是一個小于所述預設的公共電壓數組的小數組，在小數組中按照傳統的尋值方式，即分別一一對該范圍內的每一個公共電壓值進行閃爍測試，直至尋找到最小閃爍值所對應的公共電壓值，作為最佳的公共電壓值。例如，預設的公共電壓數組范圍為1～100，則所述取值范圍指的是在1～100范圍尋找20～50范圍內的公共電壓值。分別對該小范圍內每個公共電壓進行閃爍測試，獲取最小閃爍值。

例如，當所述閃爍值大于所述第一預設閾值并小于或等于所述第二預設閾值時，則根據預設的閃爍值與公共電壓值的對應關系，獲取與所述閃爍值對應的兩個對稱的公共電壓值，分別對所述兩個對稱公共電壓值加減電壓值，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

請繼續參閱圖3，利用預設的閃爍值-公共電壓值曲線圖進行分析判斷，該曲線為類似v型的曲線。一個例子是，所述預設的閃爍值與公共電壓值的對應關系為v型曲線，對所述v型曲線進行采樣測試，獲取不同樣品的v型曲線。根據所述不同樣品的v型曲線獲取每一曲線的最低點。其中不同批次的樣品v型曲線差別很小。其中最低點代表最小閃爍值。只要能夠確定該最低點便可較為方便地對應尋找到每個樣品的最佳公共電壓值。

可以理解的是，所述兩個對稱的公共電壓值即表示最低點兩側對稱的值。兩個所述對稱的公共電壓為有效取值的肩寬，也就是說，在該肩寬范圍內進行加減電壓值。例如，分別對所述兩個對稱公共電壓值加減3個、5個或8個等電壓值，使得兩側對稱的公共電壓值最終重合在一起，則重合在一起的電壓值即為曲線最低點處的電壓，也就是最小閃爍值對應的公共電壓值。從而可以較為快捷地尋找到被測顯示屏最小閃爍值對應的公共電壓值。

步驟170：當所述閃爍值大于所述第二預設閾值時，則根據所述公共電壓數組內的各所述公共電壓值分別對所述顯示屏進行所述閃爍測試，獲取最小閃爍值對應的所述公共電壓值，并將所述公共電壓值寫入所述顯示屏的驅動芯片。

即當所述閃爍值大于150％f(max)時，則屬于嚴重不符合要求的閃爍值，此時，需要利用傳統的尋值方式進行尋找最佳的公共電壓值。而傳統的公共電壓值的尋值方式為在所述預設的公共電壓數組內分別地依次進行閃爍測試，以獲得最小閃爍值對應的公共電壓值。

例如，當所述閃爍值大于所述第二預設閾值時，則根據存入所述預設的公共電壓數組的順序，依序從所述預設的公共電壓數組獲取所述公共電壓值，逐一根據所述公共電壓值對所述顯示屏進行所述閃爍測試，直至獲取最小閃爍值，將所述最小閃爍值對應的所述公共電壓值寫入所述顯示屏的驅動芯片。例如，所述預設的公共電壓數組為1～100，則需要對在此范圍內按照數組的分配順序，例如，采用先進先出的原則，優先對先放入數組的公共電壓值進行測試，然后依次的選擇每一個公共電壓進行閃爍測試，直至獲取最小閃爍值。例如，存入所述預設的公共電壓數組的所述公共電壓值的順序越靠前，則從所述預設的公共電壓數組獲取的所述公共電壓值的順序越靠前。即預設的公共電壓數組優先被安排進去的公共電壓值優先進行閃爍測試，也就優先得到測試后的公共電壓值。

例如，如圖4所示，在得到最佳公共電壓值時，需要再次進行顯示屏閃爍測試，若得到的顯示效果良好，則輸出ok指令，然后將最佳公共電壓值燒錄至顯示屏的驅動芯片內，同時輸出被測顯示屏ok指令，并更換下一個顯示屏進行閃爍測試。若測試得到顯示效果不佳時，則輸出no指令，將不良產品挑選出。同時對于傳統的閃爍測試方法，當無法獲得有效的公共電壓時，直接將對應顯示屏挑選出。挑選出的顯示屏為不良顯示屏。

上述顯示屏閃爍測試方法，通過在包含多個公共電壓值的所述獲取預設的公共電壓數組中，獲取產生頻率最高的一個或幾個所述公共電壓值作為預判值。從而使得尋找最佳公共電壓的范圍得到有效縮小。并根據所述預判值對顯示屏進行閃爍測試，獲取所述顯示屏的閃爍值，通過對所述閃爍值與第一預設閾值以及第二預設閾值進行對比得到最小閃爍值所對應的公共電壓值。從而使得檢測獲取最佳公共電壓值的時間得到縮短，一般能夠縮短整個otp所需的時間至10s以內，從而極大地減小了otp的燒錄時間，特別適合大量生產制造使用。這樣從18～25秒縮減為10秒以內，有效節省了時間成本，從而有效提高了檢測效率，降低了測試顯示屏的屏幕閃爍的時間成本。并且該方法為通用型，可運用于大多數項目，以減小燒錄時間，提高效率，降低產品成本。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
