本實用新型涉及一種教學與科普地球儀。

背景技術：

現有地球儀多為孤立地自我展示，難以同時直觀表現地球自轉和繞太陽公轉的現象，更無法表達由地球公轉引起的四季更替效應。

技術實現要素：

本實用新型的目的是為了解決上述問題，提供一種可同時直觀展現地球自轉及公轉現象的太陽系地球儀。

本實用新型的技術方案是：該太陽系地球儀包括底座、太陽軸、時令指針、支撐板、軸承座、地球儀、地心軸、空心齒輪軸、調速電機Ⅰ、調速電機Ⅱ、調速電機Ⅲ、太陽球體、軌道盤、行星球、行星管架、中心齒輪、行星齒輪軸、螺母Ⅰ、螺母Ⅱ。

所述底座為側十二面方盒結構，側方面上依序單獨標有月份標識，用以分別指示一年中的十二個月位置；底座的上平面相應標有春、夏、秋、冬和二十四節氣的位置標識。

所述底座上面中心通過螺栓連接有軸承座，通過軸承和擋圈組合卡有太陽軸；底座內底部裝有調速電機Ⅰ，其通過一級齒輪傳動驅動太陽軸自轉。

所述時令指針位于支撐板正下方，兩者一起被螺母Ⅰ壓緊到太陽軸的軸肩上，并在太陽軸的帶動下做公轉運動。

所述地心軸的下端通過螺母Ⅱ鎖緊到支撐板上，其上通過軸承載有空心齒輪軸；空心齒輪軸固化到地球儀內部下端，并可帶動地球儀一同繞地心軸軸線做自轉運動。地球儀內裝有調速電機Ⅱ，其通過一級齒輪傳動驅動地球儀自轉。

所述太陽球體通過螺紋聯接固化到太陽軸的上端，其中部水平位置插有一個軌道盤；軌道盤由內到外布有八條大小不一的同心橢圓軌道，分別依次代表著水星、金星、地球、火星、木星、土星、天王星、海王星的運行軌跡；太陽球體的上部圓周均布依序插有長短不一的八條行星管架；行星管架一端固定到太陽球體上，另一端通過軸承承載有大小不一的行星球；行星球的水平投影在其代表行星的軌道中線上；太陽軸帶動太陽球體及固定于其上的軌道盤、行星管架、行星球一起轉動。

所述行星球由球體、軸、扭力鋼繩構成；軸卡在固定于行星管架末端的軸承中，扭力鋼繩則穿過行星管架，并在拉緊后通過頂絲固定到下方的行星齒輪軸的中孔內。

所述太陽球體內裝有調速電機Ⅲ，驅動中心齒輪來帶動八個行星齒輪軸同時轉動，并帶動固定于其內的行星球的扭力鋼繩轉動，通過傳遞扭力帶動行星球繞支撐其的行星管架的水平軸線轉動。

附圖說明

圖1為太陽系地球儀的整體結構圖。

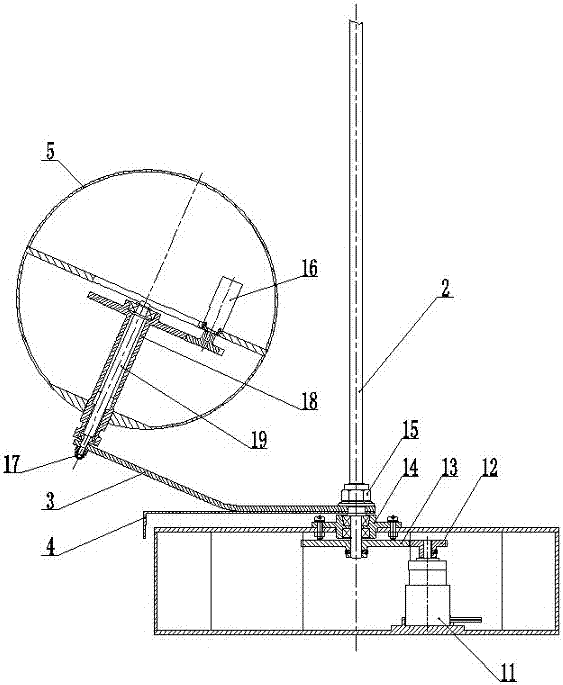

圖2為地球儀自轉和公轉的結構原理圖。

圖3為行星球的自轉原理圖。

圖4為行星球的結構示意圖。

具體實施方式

如圖1、圖2和圖3所示，一種太陽系地球儀，包括底座（1）、太陽軸（2）、軸承座（14）、時令指針（4）、支撐板（3）、地球儀（5）、地心軸（19）、空心齒輪軸（18）、調速電機Ⅰ（11）、調速電機Ⅱ（16）、調速電機Ⅲ（21）、太陽球體（7）、軌道盤（6）、行星球（9）、行星管架（8）、中心齒輪（22）、行星齒輪軸（23）、螺母Ⅰ（15）、螺母Ⅱ（17）。所述底座（1）為側十二面方盒結構，側方面上依序單獨標有月份標識，用以分別指示一年中的十二個月位置；底座的上平面相應標有春、夏、秋、冬和二十四節氣的位置標識。底座（1）上面中部通過螺栓連接有軸承座（14），通過軸承和擋圈組合卡有太陽軸（2）；底座（1）內底部裝有調速電機Ⅰ（11），其通過一級齒輪傳動驅動太陽軸（2）自轉。太陽軸（2）上套有時令指針（4）和支撐板（3），兩者一同被螺母Ⅰ（15）鎖緊到太陽軸（2）的軸肩上。支撐板（3）兩端打孔，其一端套在太陽軸（2）上，另一端面翹起0～30°，在其孔內穿有地心軸（19），通過螺母Ⅱ（17）將地心軸（19）的下端鎖緊到支撐板（3）上。地心軸（19）通過軸承載有空心齒輪軸（18）?？招凝X輪軸（18）固化到地球儀（5）內部下端，并可帶動地球儀（5）一同繞地心軸（19）的軸線自轉。地球儀（5）內裝有調速電機Ⅱ（16），其通過一級齒輪傳動驅動空心齒輪軸（18）及地球儀（5）自轉。太陽軸（2）自轉并帶動固定于其上的時令指針（4）和支撐板（3）公轉，支撐板（3）亦通過軸承帶動地心軸（19）和地球儀（5）一同公轉；同時，調速電機Ⅱ（16）驅動地球儀（5）繞地心軸（19）自轉。通過調整調速電機Ⅰ（11）和調速電機Ⅱ（16）的轉速，可相應調整地球儀（5）的公轉及自轉速度。

所述時令指針（4）位于地球儀（5）的正下方，兩者一同公轉；當?shù)厍騼x（5）停止公轉時，時令指針（4）會在底座（1）上指明的停止位置所處的季節、月份和節氣。

所述太陽球體（7）通過螺紋聯接固化到太陽軸（2）的上端，其中部水平位置插有一個軌道盤（6）；軌道盤（6）由內到外布有八條大小不一的同心橢圓軌道，分別依次代表著水星、金星、地球、火星、木星、土星、天王星、海王星的運行軌跡；太陽球體（7）的上部圓周均布依序插有長短不一的八條行星管架（8）；行星管架（8）一端固定到太陽球體（7）上，另一端通過軸承承載有大小不一的行星球（9）；行星球（9）的水平投影應在軌道盤（6）的相應行星的軌道中線上；太陽軸（2）自轉帶動太陽球體（7）、軌道盤（6）、八條行星管架（8）、八個行星球（9）一起做公轉運動。

如圖3和圖4所示，所述行星球（9）由球體（9-1）、軸（9-2）、扭力鋼繩（9-3）構成；軸（9-2）卡在固定于行星管架（8）末端的軸承中，扭力鋼繩（9-3）則穿過行星管架（8），并在拉緊后通過頂絲固定到下方的行星齒輪軸（23）的中孔內。太陽球體（7）內裝有調速電機Ⅲ（21），通過其驅動中心齒輪（22）嚙合帶動八個行星齒輪軸（23）同時轉動，而行星齒輪軸（23）則帶動固定于其內的行星球（9）的扭力鋼繩（9-3）扭轉，通過傳遞扭力帶動行星球（9）繞支撐其的行星管架（8）的水平軸線轉動。
