本申請涉及顯示，具體地涉及一種顯示模組及顯示裝置。

背景技術：

1、隨著顯示技術的不斷發展，顯示面板通常需要在像素電路工作時向其傳輸多種掃描信號，以實現對像素電路的工作狀態的調整。需要注意的是，上述掃描信號可以由顯示面板上的多種掃描電路產生，掃描電路又需要依靠電路板所供給的多種電信號來產生上述掃描信號。

2、通常情況下，掃描電路可以通過由信號線、焊盤、電路板上的引腳所連接而構成的通路接收所需的電信號，并且同一掃描電路往往需要接收多條信號線所傳輸的電信號。在現有技術中，常常出現不同的掃描電路需要接收相同功能信號，然而與上述不同的掃描電路分別對應的通路常常對應不同的引腳，導致了電路板上的引腳的不必要占用，不利于電路結構設計的合理性。

技術實現思路

1、有鑒于此，本申請提供一種顯示模組及顯示裝置，以利于解決上述引腳的不必要占用的問題。

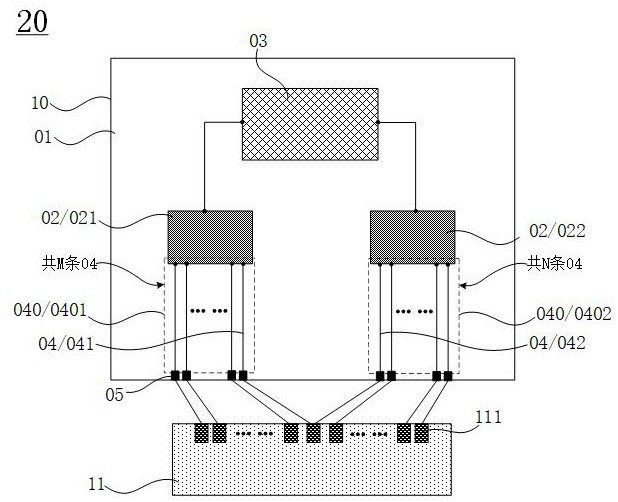

2、第一方面，本申請實施例提供了一種顯示模組，包括顯示面板和電路板，電路板與顯示面板電連接；顯示面板包括：

3、襯底基板；

4、驅動電路和像素電路，驅動電路和像素電路位于襯底基板上，驅動電路為像素電路提供控制信號；

5、信號線，信號線為驅動電路提供信號；

6、驅動電路包括第一驅動電路和第二驅動電路；

7、信號線組，信號線組包括第一信號線組和第二信號線組，第一信號線組包括為第一驅動電路提供信號的m條信號線,?第二信號線組包括為第二驅動電路提供信號的n條信號線,?m?≥1,?n?≥1?；

8、顯示面板還包括多個連接焊盤；電路板包括多個第一引腳，第一引腳通過連接焊盤連接所述信號線；

9、m條信號線中的第一信號線與n條信號線中的第二信號線為傳輸相同功能信號的信號線；第一信號線和第二信號線與同一個第一引腳電連接。

10、第二方面，本申請實施例提供了一種顯示裝置，包括第一方面提供的顯示面板。

11、本申請實施例的設置方式可以減少電路板上被占用的第一引腳的數量，有利于提高第一引腳的利用效率，有助于增強電路連接方式的合理性。

技術特征：

1.一種顯示模組，其特征在于，包括顯示面板和電路板，所述電路板與所述顯示面板電連接；所述顯示面板包括：

2.根據權利要求1所述的顯示模組，其特征在于，所述電路板還包括第二引腳，所述連接焊盤和所述第二引腳對應連接；

3.根據權利要求2所述的顯示模組，其特征在于，所述第一信號線與所述第二信號線同為時鐘信號線。

4.根據權利要求3所述的顯示模組，其特征在于，所述像素電路包括幅值調制子電路和脈寬調制子電路；

5.根據權利要求3所述的顯示模組，其特征在于，

6.根據權利要求5所述的顯示模組，其特征在于，

7.根據權利要求1所述的顯示模組，其特征在于，所述電路板還包括第二引腳，所述連接焊盤和所述第二引腳對應連接；

8.根據權利要求7所述的顯示模組，其特征在于，所述第一信號線與所述第二信號線同為高電平電壓信號線或者低電平電壓信號線。

9.根據權利要求8所述的顯示模組，其特征在于，所述第一信號線與所述第二信號線同為低電平電壓信號線；

10.根據權利要求8所述的顯示模組，其特征在于，所述像素電路包括幅值調制子電路和脈寬調制子電路；

11.根據權利要求8所述的顯示模組，其特征在于，

12.根據權利要求11所述的顯示模組，其特征在于，

13.根據權利要求7所述的顯示模組，其特征在于，所述第一信號線與所述第二信號線同為第一類信號線；所述第一類信號線在第一時段內傳輸高電平電壓信號且該所述高電平電壓信號在所述第一時段內保持電位不變；所述第一類信號線傳輸的電信號在所述第二時段內變為低電平電壓信號；

14.根據權利要求13所述的顯示模組，其特征在于，

15.根據權利要求1所述的顯示模組，其特征在于，所述襯底基板包括相對的第一表面和第二表面以及連接所述第一表面和所述第二表面的第三表面；

16.一種顯示裝置，其特征在于，包括如權利要求1-15任意一項所述的顯示模組。

技術總結
本申請提供一種顯示模組及顯示裝置，顯示模組包括顯示面板和電路板，電路板與顯示面板電連接。顯示面板包括襯底基板、驅動電路和像素電路，驅動電路和像素電路位于襯底基板上，驅動電路為像素電路提供控制信號，顯示面板還包括信號線組和多個連接焊盤；第一信號線組包括為第一驅動電路提供信號的M條信號線,第二信號線組包括為第二驅動電路提供信號的N條信號線,M≥1,N≥1。電路板上的第一引腳通過連接焊盤連接所述信號線。M條信號線中的第一信號線與N條信號線中的第二信號線為傳輸相同功能信號的信號線；第一信號線和第二信號線與同一個第一引腳電連接。本申請的方案可以減少電路板上被占用的第一引腳的數量，有利于提高第一引腳的利用效率。

技術研發人員：翟應騰
受保護的技術使用者：天馬新型顯示技術研究院（廈門）有限公司
技術研發日：
技術公布日：2025/4/24
