本技術屬于建筑結構，尤其涉及建筑隔振/震技術，特別是一種錐形疊層橡膠復合碟形彈簧振震雙控支座。

背景技術：

1、在現代城市化進程中，地鐵是現代化城市的重要標志，地鐵的發展對城市建設影響深遠。然而，大型城市地鐵軌道交通運營產生的振動和噪聲污染也愈發嚴重，地鐵運行造成的振動以及噪聲將對軌道交通線路之上以及臨近建筑造成持續不斷的不利影響；尤其在tod開發中的上蓋建筑物會受到地鐵運營時產生的噪聲和振動影響，嚴重時或可中斷tod項目的建設；此外，地鐵運行的噪聲和振動也會對地鐵沿線的實驗室建筑中的精密儀器、近軌重要文保建筑、近軌高品質的歌舞劇院建筑的正常使用構成嚴重威脅。因此，列車運行引起的環境振動問題已成為制約地鐵車輛段上蓋建筑能否成功開發的關鍵問題之一。

2、地鐵上蓋項目的成功開發必須要求采取一定的振動減緩措施，以保證上蓋建筑物的振動環境達標。除了地鐵振動影響之外，地鐵上蓋建筑的水平地震的影響依舊不可忽視。地鐵上蓋開發項目一般采用大底盤多塔結構體系，上蓋建筑與下部裙房的柱網大多難以對齊，上部結構豎向構件難以直接落地、豎向荷載需通過轉換層傳向下部裙房再傳至基礎，導致這類項目往往存在結構轉換、體型復雜、結構抗震設計困難等問題。因此，實際地鐵上蓋工程的建筑結構既面臨針對地鐵運行的減振需求，又面臨地震來臨時的結構減震需求，這一類既受到豎向振動作用控制，又受到水平地震作用控制的工程結構可以統稱為“振震雙控”結構。

3、現有振動控制技術及結構隔震技術已經多年的發展歷史，然而對于建筑結構的豎向振動和地震作用的雙重控制問題，當前實際工程中尚未出現技術成熟的可廣泛應用的控制裝置。該問題的技術瓶頸與制約主要表現在：(1)現有的振震雙控支座用于豎向振動控制的隔振部件(如厚肉橡膠、鋼螺旋彈簧)在豎向的承載能力有限，導致采用這種隔振支座時，上部結構僅限于低矮樓層建筑；當上部結構樓層較高時，隔振部件(厚肉橡膠、鋼螺旋彈簧)無法承載過大的豎向壓力而失去穩定(厚肉橡膠鼓曲)或發生破壞(鋼螺旋彈簧斷裂)。(2)現有的振震雙控支座用于豎向振動控制的隔振部件(如厚肉橡膠)的隔振頻率與下部結構梁、柱構件的一階豎向自振頻率接近，無法達到理想的隔振頻率比，導致對地鐵振動波的隔振效率低。(3)現有的振震雙控支座的豎向耗能能力有限，由于共振效應，地鐵振動波將在振震雙控支座豎向自振頻率點上出現振動響應放大的不利現象。(4)現有的振震雙控支座的隔震部件主要停留在只隔離水平地震，不考慮豎向地震的階段。然而，近年來國內外發生的地震中的地震動數據表明，在近斷層地震區，地震動的豎向分量十分強烈，峰值加速度甚至超過了水平向分量，因此需要解決建筑的豎向隔震問題。(5)現有的振震雙控支座在地震時用于高寬比較大的建筑物會出現搖擺現象，甚至支座受拉至屈服，導致結構發生整體傾覆破壞。(6)現有的振震雙控支座無法兼顧地震和豎向振動的控制需求。因地震動和來自軌道交通、地面交通的環境振動具有不同的振動特性，前者幅值高，頻譜廣，但是頻率低，后者幅值低，頻譜窄，但是頻率高。既有的一些振震雙控支座往往只能在某一方面起到較好的控制作用。

技術實現思路

1、本實用新型針對現有技術的不足，本實用新型提出一種錐形疊層橡膠復合碟形彈簧振震雙控支座，解決目前對豎向隔振和水平向地震作用控制的不足。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

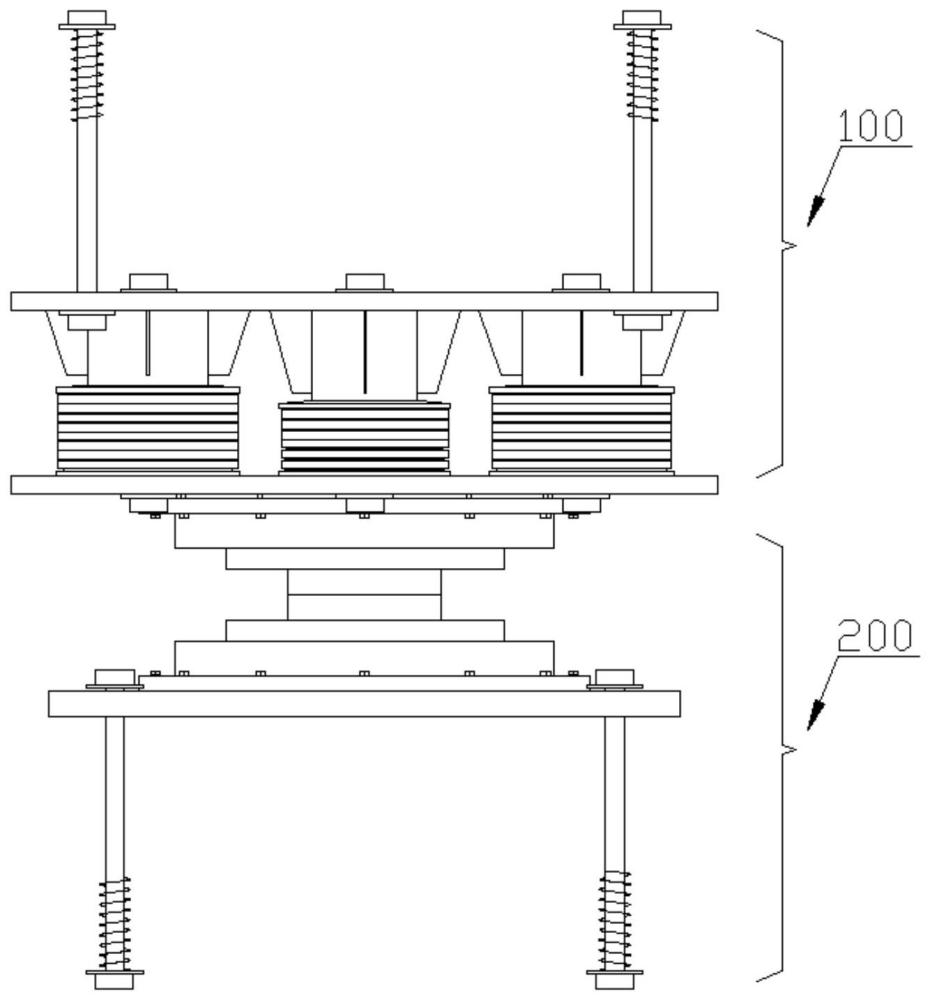

3、本實用新型提供一種錐形疊層橡膠復合碟形彈簧振震雙控支座，包括：水平向隔震支座，包括水平向隔震單元和支座底板；豎向隔振支座，包括：支座上蓋板，所述支座上蓋板用于與上部結構連接固定；支座下蓋板，所述支座下蓋板以與支座上蓋板間隔一可調的豎向距離水平對置布置于所述支座上蓋板的下方，用于與下部結構或所述水平向隔震單元連接固定；多組豎向隔振單元，所述豎向隔振單元以預定的平面布局布置于所述支座下蓋板上，并且所述豎向隔振單元由碟形彈簧和錐形疊層橡膠組成，碟形彈簧與錐形疊層橡膠串聯布設，所述錐形疊層橡膠具有中心通孔；多根預應力筋，所述預應力筋與所述豎向隔振單元一一對應，上端錨固固定于所述支座上蓋板，并且穿過所述碟形彈簧與錐形疊層橡膠的中心通孔，下端錨固固定于所述支座下蓋板。本實用新型能夠滿足對水平地震和豎向振動作用同時隔離的需求，結合預應力筋和水平向限位單元，又能夠?qū)崿F(xiàn)整體支座豎向和水平向變形解耦，尤其能夠用于高層建筑。

4、有益效果：本實用新型提出一種錐形疊層橡膠復合碟形彈簧振震雙控支座，主要應用于城市地下軌道交通沿線臨近建筑結構，解決目前對豎向隔振和水平向地震作用控制的不足。與現有技術相比至少具有以下優點：(1)有效地降低了豎向隔振支座的豎向剛度，在支座承受的重力荷載不變的情況下，較低的剛度具有較小的豎向隔振頻率，從而能夠顯著提升針對地鐵振動的豎向隔振效率。(2)解決了低剛度高承載豎向隔振支座承載力不足的問題，顯著提升振震雙控支座的豎向承載能力，保證支座在多層和高層建筑均可使用。(3)實現了支座的水平變形與豎向變形解耦，可以達到支座的水平向變形和豎向變形互不影響，解決了水平向隔震支座和低剛度高承載豎向隔振支座在組合使用時水平向和豎向變形耦合效應對水平向隔震效果和豎向隔振效果造成的不利影響，保證支座極高效率的豎向隔振效果和水平向隔震效果。(4)可以顯著降低上部結構的豎向自振頻率，保證上部建筑結構的豎向振動周期遠離場地特征周期，在地震來臨時有效降低上部結構豎向地震作用，達到豎向隔震的效果。(5)設計參數的靈活性大，基本受力單元的組合方式包括對合、疊合，以及在此基礎上的復合組合方式，整體支座的剛度和強度設計指標能夠根據需要靈活調整，易于滿足實際使用需求。(6)可以顯著提高隔振支座的豎向阻尼，保證隔振支座在豎向振動方向的耗能能力，同時在地震作用下，也可為上部結構附加豎向阻尼，降低上部結構豎向地震損傷。

5、應當理解，本實用新型任一實施方式的實現并不意味要同時具備或達到上述有益效果的多個或全部。

技術特征：

1.一種錐形疊層橡膠復合碟形彈簧振震雙控支座，其特征在于，包括：

2.根據權利要求1所述的振震雙控支座，其特征在于，所述錐形疊層橡膠在截面高度上由中心通孔向外邊緣漸變，其空間幾何上形成不等高的錐形，且漸變的傾角與碟形彈簧傾角保持一致。

3.根據權利要求1所述的振震雙控支座，其特征在于，所述錐形疊層橡膠由多片錐形橡膠單元疊合形成，每一片錐形橡膠單元均為圓環形且厚度均勻不變，每一片錐形橡膠單元夾持于相鄰兩片碟形彈簧單元之間并通過硫化工藝連接固定。

4.根據權利要求1所述的振震雙控支座，其特征在于，所述豎向隔振單元還包括上、下邊界蓋板，所述碟形彈簧布置于上、下邊界蓋板之間。

5.根據權利要求4所述的振震雙控支座，其特征在于，所述上、下邊界蓋板均為圓環形，并且所述上邊界蓋板的圓環形中心通孔處形成有擴大的下沉臺階。

6.根據權利要求1所述的振震雙控支座，其特征在于，還包括：

7.根據權利要求6所述的振震雙控支座，其特征在于，所述水平向限位單元包括：

8.根據權利要求7所述的振震雙控支座，其特征在于，所述水平向限位單元還包括：

9.根據權利要求1至8任一項所述的振震雙控支座，其特征在于：

10.根據權利要求9所述的振震雙控支座，其特征在于，所述豎向隔振支座與水平向隔震支座并聯布設時，下部結構或基礎柱墩頂面設置鏡面不銹鋼板，所述豎向隔振支座的支座下蓋板與鏡面不銹鋼板之間增設聚四氟乙烯涂層。

技術總結
本技術公開一種錐形疊層橡膠復合碟形彈簧振震雙控支座，包括：水平向隔震支座；豎向隔振支座，包括：支座上蓋板；支座下蓋板；多組豎向隔振單元，所述豎向隔振單元以預定的平面布局布置于所述支座下蓋板上，并且所述豎向隔振單元由碟形彈簧和錐形疊層橡膠組成，碟形彈簧與錐形疊層橡膠串聯布設，所述錐形疊層橡膠具有中心通孔；多根預應力筋，所述預應力筋與所述豎向隔振單元一一對應，上端錨固固定于所述支座上蓋板，并且穿過所述碟形彈簧與錐形疊層橡膠的中心通孔，下端錨固固定于所述支座下蓋板。本技術能夠滿足對水平地震和豎向振動作用同時隔離的需求，又能夠?qū)崿F(xiàn)整體支座豎向和水平向變形解耦，尤其能夠用于這些地區的高層建筑。

技術研發人員：徐全勝,甄偉,秦凱,趙帆,苗啟松,束偉農,閤東東,周潤
受保護的技術使用者：北京市建筑設計研究院股份有限公司
技術研發日：20240322
技術公布日：2025/4/28
