本技術涉及一種壓力感應式排爆訓練裝置，屬于排爆訓練。

背景技術：

1、排爆人員肩負著保護生命財產安全的重任，面對危險的爆炸物，他們必須保持冷靜、果斷。通過精密的排爆模擬訓練，可以不斷提升他們的實戰能力和應急反應水平。在模擬環境中，他們學習如何識別不同類型的爆炸物，掌握復雜的拆除技巧，并進行各種突發情況的應對演練。這種高強度的訓練不僅錘煉了他們的專業技能，也培養了他們?cè)诰o急情況下的心理素質，使他們?cè)诿鎸?duì)真實危險時能夠迅速做出準確的判斷和行動。比如授權公告號為cn213518755u的中國實用新型專利公開了一種具有外露導線的模擬爆炸訓練裝置，并具體公開了包括封閉的盒體、兩個電源、兩個電磁繼電器和爆炸模擬器；兩個電磁繼電器電磁線圈電路與觸點部分的“交叉”控制，實現二個電回路的關聯。利用該具有外露導線的模擬爆炸訓練裝置，需要利用其他短接線使電源、相應的電磁線圈電路的電回路保持閉合，再剪開纏繞導線，進而將模擬爆炸訓練裝置和“人質”或特定物體分離，以成功排爆。但是該方案不能模擬壓力觸發式炸彈，因此需要一種裝置專門訓練排爆人員的壓力控制能力。

技術實現思路

1、本實用新型的目的在于，提供一種壓力感應式排爆訓練裝置。本實用新型可以訓練排爆人員在排爆過程中的壓力控制能力，具有簡單實用，靈活可調的優點。

2、本實用新型的技術方案：一種壓力感應式排爆訓練裝置，包括固定架，固定架上滑動連接有操作臺，操作臺上放置有多個炸藥筒；所述操作臺上固定連接有綁帶，綁帶環繞在炸藥筒外側；所述綁帶上設有控制盒；所述固定架兩側對稱設置有壓力調節機構，壓力調節機構與操作臺相連接；所述固定架上部對稱設置有多個滑動筒，滑動筒下方滑動連接有第一連接桿，第一連接桿下端與操作臺固定連接；所述第一連接桿上端連接有彈簧；所述滑動筒內設置有壓力傳感器，壓力傳感器的感受端與彈簧的上端相連接。

3、上述的壓力感應式排爆訓練裝置，所述壓力調節機構包括對稱設置在固定架兩側的多個導桿，導桿上滑動連接有多個配重塊，配重塊上橫向貫穿有第一通孔；所述配重塊上豎向貫穿有第二通孔；所述配重塊上設置有抬升部件。

4、前述的壓力感應式排爆訓練裝置，所述抬升部件包括底板，底板上對稱設置有套筒，套筒與導桿滑動連接；所述底板上端中部設有吊環；所述底板下端設有第二連接桿，第二連接桿穿入配重塊的第二通孔內；所述第二連接桿上線性分布有多個第三通孔，第三通孔與相應的第一通孔平齊。

5、前述的壓力感應式排爆訓練裝置，所述第三通孔與第一通孔之間橫設有插銷。

6、前述的壓力感應式排爆訓練裝置，所述導桿上設有多個緩沖塊，緩沖塊位于最底端的配重塊下方。

7、前述的壓力感應式排爆訓練裝置，所述固定架上端對稱設置有滑輪；所述操作臺兩側設有滑動塊，滑動塊與固定架滑動連接；所述吊環上連接有連接繩，連接繩從滑輪上方繞過與滑動塊固定連接。

8、前述的壓力感應式排爆訓練裝置，所述控制盒上設置有蜂鳴器。

9、與現有技術相比，本實用新型具有以下有益效果：

10、1、本實用新型中，通過壓力調節機構可以控制觸發壓力，設置好觸發壓力之后，受訓人員需要對操作臺上的炸藥筒進行排爆操作。在排爆過程中，受訓人員若對操作臺造成壓力變化，會使得第一連接桿沿著滑動筒向下滑動，使得彈簧拉動壓力傳感器的感受端，壓力傳感器感受到壓力變化，將信號傳送到控制盒上，控制盒給出提示模擬排爆失敗。彈簧可以防止受訓人員不慎操作使得操作臺快速下滑，而損壞壓力傳感器，具有緩沖的效果。

11、2、本實用新型的抬升部件的重量需要和操作臺及其操作臺上部件的總重量相同，然后根據需要的觸發壓力，選擇相應數量的配重塊，在其最底部的配重塊上的第一通孔內插入插銷，插銷從一側第一通孔穿入并穿過第三通孔后從另一側第一通孔穿出，使得這些配重塊與抬升部件相連接。當受訓人員對操作臺的壓力超過設定的觸發壓力之后，操作臺兩側的滑動塊沿著固定架下滑，滑動塊通過連接繩使得抬升部件和配重塊一起沿著導軌向上滑動。由此，本發明可以根據實際情況來通過壓力調節機構改變觸發壓力的大小，方便受訓人員進行不同壓力程度的訓練，提高訓練效果。

技術特征：

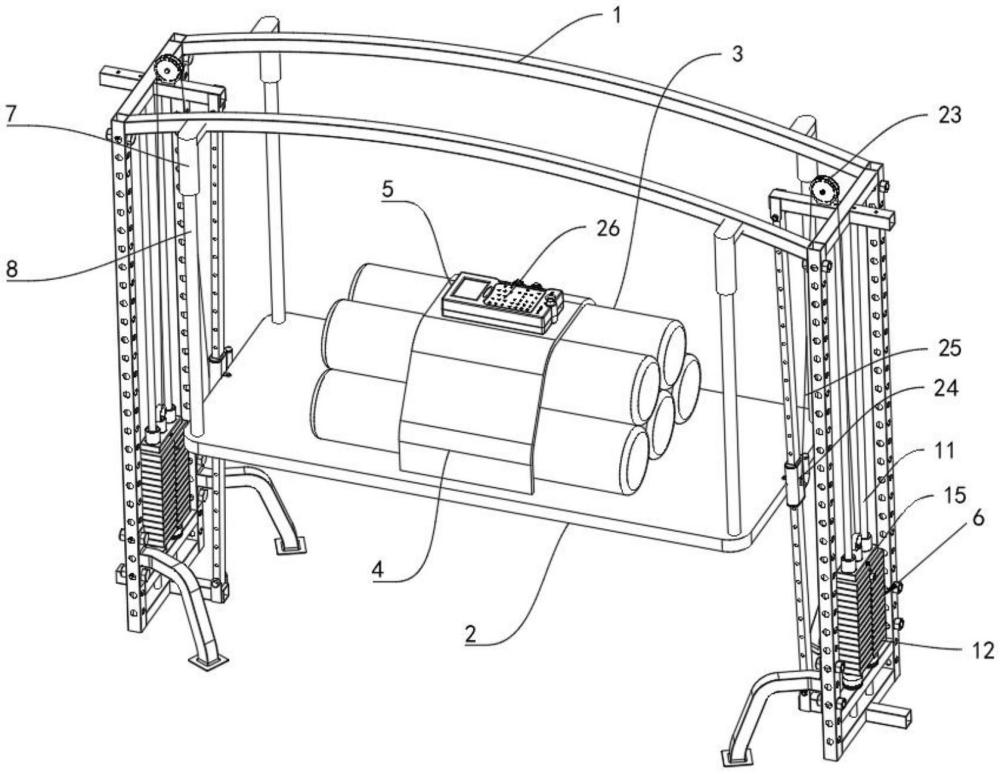

1.一種壓力感應式排爆訓練裝置，包括固定架(1)，固定架(1)上滑動連接有操作臺(2)，操作臺(2)上放置有多個炸藥筒(3)；所述操作臺(2)上固定連接有綁帶(4)，綁帶(4)環繞在炸藥筒(3)外側；所述綁帶(4)上設有控制盒(5)；其特征在于：所述固定架(1)兩側對稱設置有壓力調節機構(6)，壓力調節機構(6)與操作臺(2)相連接；所述固定架(1)上部對稱設置有多個滑動筒(7)，滑動筒(7)下方滑動連接有第一連接桿(8)，第一連接桿(8)下端與操作臺(2)固定連接；所述第一連接桿(8)上端連接有彈簧(9)；所述滑動筒(7)內設置有壓力傳感器(10)，壓力傳感器(10)的感受端與彈簧(9)的上端相連接。

2.根據權利要求1所述的壓力感應式排爆訓練裝置，其特征在于：所述壓力調節機構(6)包括對稱設置在固定架(1)兩側的多個導桿(11)，導桿(11)上滑動連接有多個配重塊(12)，配重塊(12)上橫向貫穿有第一通孔(13)；所述配重塊(12)上豎向貫穿有第二通孔(14)；所述配重塊(12)上設置有抬升部件(15)。

3.根據權利要求2所述的壓力感應式排爆訓練裝置，其特征在于：所述抬升部件(15)包括底板(16)，底板(16)上對稱設置有套筒(17)，套筒(17)與導桿(11)滑動連接；所述底板(16)上端中部設有吊環(18)；所述底板(16)下端設有第二連接桿(19)，第二連接桿(19)穿入配重塊(12)的第二通孔(14)內；所述第二連接桿(19)上線性分布有多個第三通孔(20)，第三通孔(20)與相應的第一通孔(13)平齊。

4.根據權利要求3所述的壓力感應式排爆訓練裝置，其特征在于：所述第三通孔(20)與第一通孔(13)之間橫設有插銷(21)。

5.根據權利要求2所述的壓力感應式排爆訓練裝置，其特征在于：所述導桿(11)上設有多個緩沖塊(22)，緩沖塊(22)位于最底端的配重塊(12)下方。

6.根據權利要求3所述的壓力感應式排爆訓練裝置，其特征在于：所述固定架(1)上端對稱設置有滑輪(23)；所述操作臺(2)兩側設有滑動塊(24)，滑動塊(24)與固定架(1)滑動連接；所述吊環(18)上連接有連接繩(25)，連接繩(25)從滑輪(23)上方繞過與滑動塊(24)固定連接。

7.根據權利要求1所述的壓力感應式排爆訓練裝置，其特征在于：所述控制盒(5)上設置有蜂鳴器(26)。

技術總結
本技術公開了一種壓力感應式排爆訓練裝置，包括固定架，固定架上滑動連接有操作臺，操作臺上放置有多個炸藥筒；所述操作臺上固定連接有綁帶，綁帶環繞在炸藥筒外側；所述綁帶上設有控制盒；所述固定架兩側對稱設置有壓力調節機構，壓力調節機構與操作臺相連接；所述固定架上部對稱設置有多個滑動筒，滑動筒下方滑動連接有第一連接桿，第一連接桿下端與操作臺固定連接；所述第一連接桿上端連接有彈簧；所述滑動筒內設置有壓力傳感器，壓力傳感器的感受端與彈簧的上端相連接。本技術可以訓練排爆人員在排爆過程中的壓力控制能力，具有簡單實用，靈活可調的優點。

技術研發人員：席陶,劉志騁,高志強,解小蕓,劉彥華,王正藍
受保護的技術使用者：中國人民武裝警察部隊士官學校
技術研發日：20240723
技術公布日：2025/4/24
