本技術涉及物理學實驗演示設備，特別涉及聲波干涉演示儀。

背景技術：

1、聲波干涉是指兩個或多個聲波在空間中相遇疊加產生干涉現象的過程。當兩個聲波相遇時，會發生相長和相消的現象，從而形成干涉紋。在現有技術中，關于聲波干涉現象的演示一般通過音叉共鳴實現，但音叉共鳴的實驗的結果并不明顯，因此提出一種聲波干涉演示儀。

技術實現思路

1、本實用新型的目的是提供聲波干涉演示儀，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：聲波干涉演示儀，包括底座，所述底座上設置有聲強儀，聲強儀的輸入端導通固定有第二三通管，聲強儀的一側設置有殼體，殼體的輸出端導通固定有第一三通管，第一三通管的其中一個輸出端導通連接有第一u型管，且第一u型管的輸出端導通連接于第二三通管的其中一個輸入端，第一三通管的另一個輸出端導通連接有調節管組件，且調節管組件的輸出端導通連接于第二三通管的另一個輸入端。

3、優選的，所述殼體的輸入端設置有聲源插座。

4、優選的，所述第一三通管的兩個輸出端均導通固定有第一彎管，第一彎管的輸出端導通固定有第二彎管，且第一u型管的輸入端導通固定于其中一個第二彎管的輸出端，調節管組件的輸入端導通固定于另一個第二彎管的輸出端。

5、優選的，所述第二三通管的兩個輸入端均導通固定有第三彎管，第三彎管的輸入端導通固定有第四彎管，且第一u型管的輸出端導通固定于其中一個第四彎管的輸入端，調節管組件的輸出端導通固定于另一個第四彎管的輸入端。

6、優選的，所述調節管組件包括絲桿、螺母、支架、旋鈕、第二u型管、連接管和刻度，且絲桿轉動連接于底座上，絲桿上螺紋連接有螺母，螺母上固定連接有支架，且第二u型管的兩端分別固定連接于支架的兩端，第二u型管的兩端均滑動連接有連接管，且其中一個連接管固定連接于第二彎管的輸出端，另一個連接管固定連接于第四彎管的輸入端。

7、優選的，所述絲桿頂端固定連接有旋鈕，兩個連接管上均設置有刻度。

8、優選的，所述第二彎管和第四彎管上均安裝有抱箍，且抱箍固定連接于底座上。

9、本實用新型提供的聲波干涉演示儀，其優點在于：本實用新型采用封閉的透明對稱管式聲路結構作為聲波的傳播路徑，因此聲音能量損失小，并且本實用新型的調節管組件可以對聲路長度進行精確調節，以便于調節正弦波聲音信號的波峰和波谷進行疊加，使得聲波干涉現象更明顯，同時本實用新型采用聲強儀對聲音信號的強弱進行可視化顯示，使得實驗結果更加直觀。

技術特征：

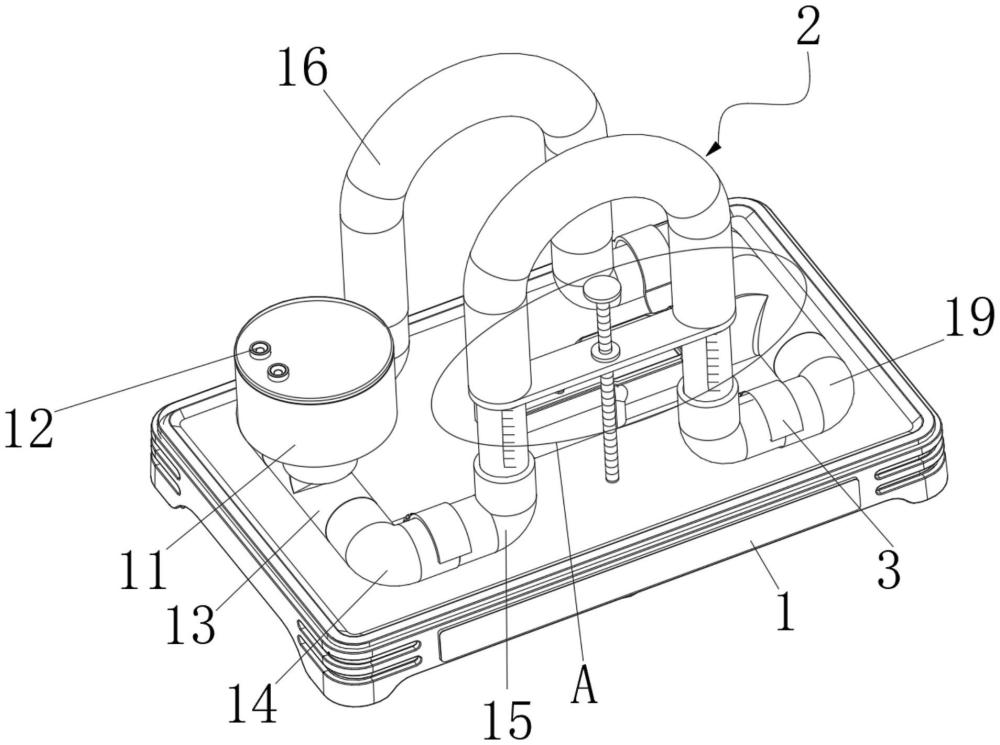

1.聲波干涉演示儀，包括底座(1)，其特征在于：所述底座(1)上設置有聲強儀(17)，聲強儀(17)的輸入端導通固定有第二三通管(18)，聲強儀(17)的一側設置有殼體(11)，殼體(11)的輸出端導通固定有第一三通管(13)，第一三通管(13)的其中一個輸出端導通連接有第一u型管(16)，且第一u型管(16)的輸出端導通連接于第二三通管(18)的其中一個輸入端，第一三通管(13)的另一個輸出端導通連接有調節管組件(2)，且調節管組件(2)的輸出端導通連接于第二三通管(18)的另一個輸入端。

2.根據權利要求1所述的聲波干涉演示儀，其特征在于：所述殼體(11)的輸入端設置有聲源插座(12)。

3.根據權利要求1所述的聲波干涉演示儀，其特征在于：所述第一三通管(13)的兩個輸出端均導通固定有第一彎管(14)，第一彎管(14)的輸出端導通固定有第二彎管(15)，且第一u型管(16)的輸入端導通固定于其中一個第二彎管(15)的輸出端，調節管組件(2)的輸入端導通固定于另一個第二彎管(15)的輸出端。

4.根據權利要求1所述的聲波干涉演示儀，其特征在于：所述第二三通管(18)的兩個輸入端均導通固定有第三彎管(19)，第三彎管(19)的輸入端導通固定有第四彎管(110)，且第一u型管(16)的輸出端導通固定于其中一個第四彎管(110)的輸入端，調節管組件(2)的輸出端導通固定于另一個第四彎管(110)的輸入端。

5.根據權利要求4所述的聲波干涉演示儀，其特征在于：所述調節管組件(2)包括絲桿(21)、螺母(22)、支架(23)、旋鈕(24)、第二u型管(25)、連接管(26)和刻度(27)，且絲桿(21)轉動連接于底座(1)上，絲桿(21)上螺紋連接有螺母(22)，螺母(22)上固定連接有支架(23)，且第二u型管(25)的兩端分別固定連接于支架(23)的兩端，第二u型管(25)的兩端均滑動連接有連接管(26)，且其中一個連接管(26)固定連接于第二彎管(15)的輸出端，另一個連接管(26)固定連接于第四彎管(110)的輸入端。

6.根據權利要求5所述的聲波干涉演示儀，其特征在于：所述絲桿(21)頂端固定連接有旋鈕(24)，兩個連接管(26)上均設置有刻度(27)。

7.根據權利要求5所述的聲波干涉演示儀，其特征在于：所述第二彎管(15)和第四彎管(110)上均安裝有抱箍(3)，且抱箍(3)固定連接于底座(1)上。

技術總結
本技術公開了聲波干涉演示儀，包括底座，所述底座上設置有聲強儀，聲強儀的輸入端導通固定有第二三通管，聲強儀的一側設置有殼體，殼體的輸出端導通固定有第一三通管，第一三通管的其中一個輸出端導通連接有第一U型管，且第一U型管的輸出端導通連接于第二三通管的其中一個輸入端，第一三通管的另一個輸出端導通連接有調節管組件；本技術采用封閉的透明對稱管式聲路結構作為聲波的傳播路徑，因此聲音能量損失小，并且本技術的調節管組件可以對聲路長度進行精確調節，以便于調節正弦波聲音信號的波峰和波谷進行疊加，使得聲波干涉現象更明顯，同時本技術采用聲強儀對聲音信號的強弱進行可視化顯示，使得實驗結果更加直觀。

技術研發人員：畢慧剛
受保護的技術使用者：上海中科現代實驗室設備有限公司
技術研發日：20240724
技術公布日：2025/4/28
