本公開的實施方式涉及能夠改善車輛中的顯示系統的劣化特性的顯示系統，顯示驅動方法和車輛。

背景技術：

1、車輛是指能夠利用動能使人或負載移動的運輸裝置。這里，車輛可以包括能夠運輸人員的各種類型的運輸設備，例如汽車、卡車、公共汽車、飛機和輪船。

2、為了車輛使用者的安全和方便，車輛可以包括各種傳感器和電子裝置，并且車輛的功能變得更加多樣化。

3、車輛的功能可以包括改善駕駛員的便利的便利功能和改善駕駛員或行人的安全的安全功能。

4、便利功能可以包括諸如用于提供信息娛樂(信息+娛樂)的功能、自主駕駛功能以及用于幫助駕駛員在夜間或在盲區中確?？梢娦缘墓δ艿募夹g。例如，主動巡航控制(acc)、智能停車輔助系統(spas)、夜視(nv)、平視顯示器(hud)和環繞視圖監視器(avm)以及自適應前燈系統(ahs)的功能可以被稱為便利功能。

5、安全功能可以包括確保駕駛員或行人安全的技術，例如車道偏離警告系統(ldws)、車道保持輔助系統(lkas)和自主緊急制動(aeb)系統等。

6、同時，車輛可以包括具有各種類型的顯示面板的顯示系統。車輛控制設備可以通過控制提供給內部顯示面板的信息來向駕駛員或乘客提供各種便利功能和安全功能。

7、各種類型的顯示面板可以是液晶顯示器、有機發光顯示面板等。

8、此時，由于在車輛內可能存在其他乘客以及駕駛員，所以可以通過多個顯示面板顯示不同的信息，使得乘員(駕駛員或乘客)可以識別該信息。

技術實現思路

1、為此，可以在顯示面板上布置具有不同發光角的多個發光區域。此時，存在由于具有不同發光角的發光區域中的不同劣化而發生亮度偏差的問題。

2、因此，本公開的發明人發明了能夠改善車輛中的顯示系統的劣化特性的顯示系統、顯示驅動方法和車輛。

3、本公開的實施方式可以提供能夠通過控制具有不同發光角的多個發光區域的驅動循環來改善劣化特性的顯示系統、顯示驅動方法和車輛。

4、本公開的實施方式可以提供一種顯示系統、顯示驅動方法和車輛，所述顯示系統、顯示驅動方法和車輛能夠通過基于具有不同發光角的多個發光區域的邊界根據位置改變驅動循環來改善劣化特性。

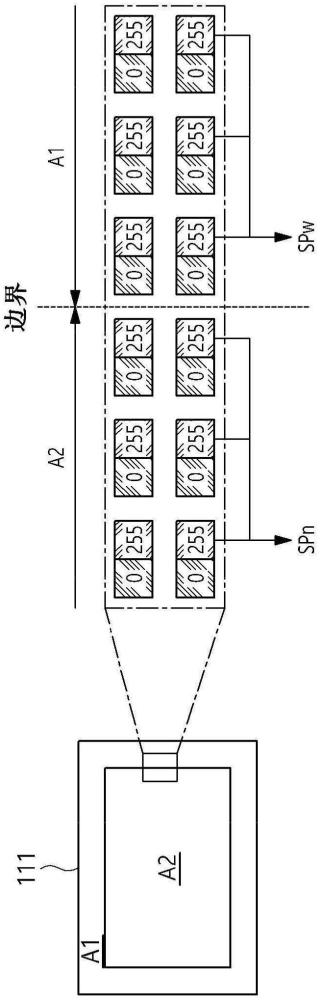

5、本公開的實施方式提供了一種顯示系統，該顯示系統包括：顯示面板，該顯示面板包括多個單位子像素，多個單位子像素包括具有第一發光角的第一子像素和具有第二發光角的第二子像素；選通驅動電路，該選通驅動電路被配置為向顯示面板提供選通信號；以及定時控制器，其被配置為針對第一子像素發光的第一區域和第二子像素發光的第二區域之間的發光循環控制區域，控制第一子像素或第二子像素的發光循環。

6、本公開的實施方式提供了一種驅動包括多個單位子像素的顯示面板的顯示驅動方法，所述多個單位子像素包括具有第一發光角的第一子像素和具有第二發光角的第二子像素，所述顯示驅動方法包括以下步驟：驅動用于顯示面板的第一區域的第一子像素的步驟；驅動用于顯示面板的第二區域的第二子像素的步驟；針對第一區域內的1-1區域以預定循環來使第一子像素和第二子像素交替發光的步驟，以及針對第二區域內的2-1區域以預定循環使第一子像素和第二子像素交替發光的步驟。

7、本公開的實施方式提供了一種車輛，其包括：顯示面板，其包括多個單位子像素，多個單位子像素包括具有第一發光角的第一子像素和具有第二發光角的第二子像素；選通驅動電路，該選通驅動電路被配置為向顯示面板提供選通信號；以及定時控制器，其被配置為針對第一子像素發光的第一區域和第二子像素發光的第二區域之間的發光循環控制區域，控制第一子像素或第二子像素的發光循環。

8、根據本公開的實施方式，可以提供一種低功率顯示系統，其能夠通過改善車輛中的顯示系統的劣化特性來降低用于特征值補償的功耗。

9、根據本公開的實施方式，可以通過控制具有不同發光角的多個發光區域的驅動循環來改善劣化特性。

10、根據本公開的實施方式，可以通過基于具有不同發光角的多個發光區域的邊界根據位置來改變驅動循環以改善劣化特性。

技術特征：

1.一種顯示系統，所述顯示系統包括：

2.根據權利要求1所述的顯示系統，其中，所述顯示面板還包括：

3.根據權利要求1所述的顯示系統，其中，所述第二發光角比所述第一發光角窄，并且所述第二發光角是被配置為僅由所述顯示面板所面對的座椅上的乘員識別的視角。

4.根據權利要求1所述的顯示系統，其中，所述第一子像素包括：

5.根據權利要求4所述的顯示系統，其中，所述第一透鏡是具有矩形底部的半圓柱形透鏡。

6.根據權利要求1所述的顯示系統，其中，所述第二子像素包括：

7.根據權利要求6所述的顯示系統，其中，所述第二透鏡是具有圓形底部的半球形透鏡。

8.根據權利要求1所述的顯示系統，其中，所述單位子像素包括第一數量的所述第一子像素和第二數量的所述第二子像素，所述第二數量大于所述第一數量。

9.根據權利要求1所述的顯示系統，其中，所述第一區域位于所述第二區域的外部。

10.根據權利要求1所述的顯示系統，其中，所述第二區域具有能改變的尺寸。

11.根據權利要求1所述的顯示系統，其中，所述第一區域包括：

12.根據權利要求11所述的顯示系統，其中，所述第一子像素的發光循環隨著所述第一子像素與所述第一區域和所述第二區域之間的邊界之間的距離的增加而增加。

13.根據權利要求1所述的顯示系統，其中，所述第二區域包括：

14.根據權利要求13所述的顯示系統，其中，所述第二子像素的發光循環隨著所述第二子像素與所述第一區域和所述第二區域之間的邊界之間的距離的增加而增加。

15.根據權利要求1所述的顯示系統，其中，所述選通驅動電路被配置為輸出：

16.根據權利要求15所述的顯示系統，其中，所述單位子像素包括：

17.一種驅動包括多個單位子像素的顯示面板的顯示驅動方法，所述多個單位子像素各自包括具有第一發光角的第一子像素和具有第二發光角的第二子像素，所述顯示驅動方法包括以下步驟：

18.根據權利要求17所述的顯示驅動方法，其中，所述第一子像素的發光循環在所述1-1區域中隨著從所述第一子像素到所述第一區域和所述第二區域之間的邊界的距離的增加而增加。

19.根據權利要求17所述的顯示驅動方法，其中，所述第二子像素的發光循環在所述2-1區域中隨著從所述第二子像素到所述第一區域和所述第二區域之間的邊界的距離的增加而增加。

20.一種車輛，所述車輛包括：

21.一種顯示系統，所述顯示系統包括：

22.根據權利要求21所述的顯示系統，其中，所述第一子像素包括第一發光角，并且所述第二子像素包括與所述第一發光角不同的第二發光角。

23.根據權利要求21所述的顯示系統，其中，所述第一子像素包括第一透鏡，并且所述第二子像素包括在結構上與所述第一透鏡不同的第二透鏡。

24.根據權利要求23所述的顯示系統，其中，所述第一透鏡為具有矩形底部的半圓柱形透鏡，并且所述第二透鏡為具有圓形底部的半球形透鏡。

25.根據權利要求21所述的顯示系統，其中，所述第一子像素和所述第二子像素被配置為發射相同顏色的光。

技術總結
本公開涉及顯示系統、顯示驅動方法和車輛。本公開的實施方式可以提供一種顯示系統，該顯示系統包括：顯示面板，該顯示面板包括多個單位子像素，該多個單位子像素包括具有第一發光角的第一子像素和具有第二發光角的第二子像素；選通驅動電路，該選通驅動電路被配置為向顯示面板提供選通信號；以及定時控制器，其被配置為針對第一子像素發光的第一區域和第二子像素發光的第二區域之間的發光循環控制區域，控制第一子像素或第二子像素的發光循環。

技術研發人員：金正謙
受保護的技術使用者：樂金顯示有限公司
技術研發日：
技術公布日：2025/4/28
