本技術涉及顯示，尤其涉及一種顯示面板的亮度補償方法、裝置、設備及介質。

背景技術：

1、oled(organic?light-emitting?diode，有機發光二極管)是由多層有機層和兩側電極構成的三明治結構的主動發光器件，它是由多層有機層和兩側電極構成的三明治結構的主動發光器件。目前，基于amoled(active-matrix?organic?light-emitting?diode，有源矩陣有機發光二極體)的顯示屏已經在智能手機、手表以及筆記本電腦等領域得到商業化。

2、為了保證顯示面板出廠時的顯示效果，通常需要對每一片顯示面板進行顯示效果校正，以使該顯示面板達到最佳的顯示效果。

3、但是，當前顯示面板的校正方法存在效果不佳的問題。

技術實現思路

1、有鑒于此，本技術的目的在于提出一種改善mura(顯示不均)，提升顯示效果的顯示面板的亮度補償方法、裝置、設備及介質。

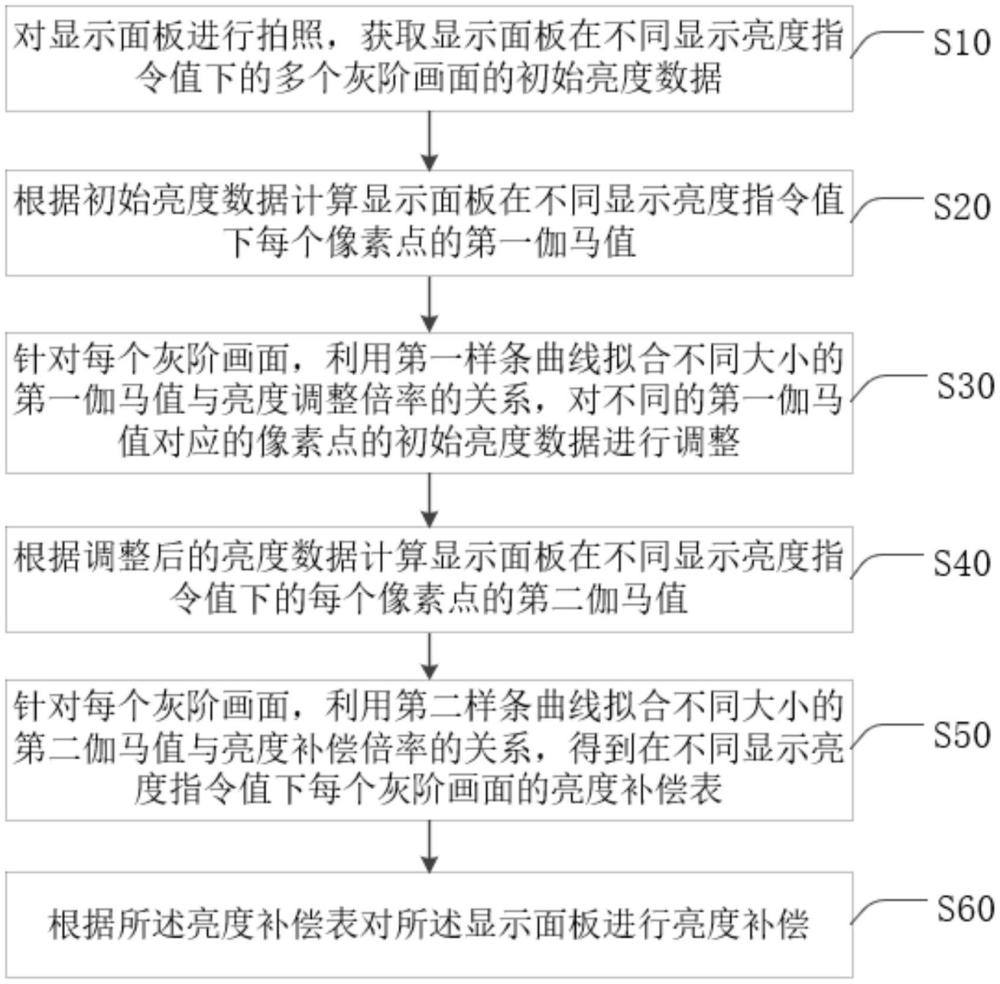

2、基于上述目的，本技術提供了一種顯示面板的亮度補償方法，該顯示面板的亮度補償方法包括：

3、對顯示面板進行拍照，獲取所述顯示面板在不同顯示亮度指令值下的多個灰階畫面的初始亮度數據；

4、根據所述初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值；

5、針對每個所述灰階畫面，利用第一樣條曲線擬合不同大小的所述第一伽馬值與亮度調整倍率的關系，對不同的所述第一伽馬值對應的像素點的初始亮度數據進行調整；

6、根據調整后的亮度數據計算所述顯示面板在不同顯示亮度指令值下的每個像素點的第二伽馬值；

7、針對每個所述灰階畫面，利用第二樣條曲線擬合不同大小的所述第二伽馬值與亮度補償倍率的關系，得到在不同顯示亮度指令值下每個所述灰階畫面的亮度補償表；

8、根據所述亮度補償表對所述顯示面板進行亮度補償。

9、在其中一種實施方式中，所述對不同的所述第一伽馬值對應的像素點的初始亮度數據進行調整之后，所述根據調整后的亮度數據計算所述顯示面板在不同顯示亮度指令值下的每個像素點的第二伽馬值之前，還包括：

10、燒錄所述調整后的亮度數據；

11、優選地，同時燒錄所述調整后的亮度數據和所述第一伽馬值。

12、在其中一種實施方式中，所述根據所述初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值，包括：

13、利用單個灰階畫面的初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值；

14、或，利用多個灰階畫面的初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值。

15、在其中一種實施方式中，所述利用單個灰階畫面的初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值，包括：

16、確定單個灰階畫面的參考區域，所述參考區域包括多個像素點；

17、將所述參考區域的亮度均值作為參考數據，利用所述參考數據和所述單個灰階畫面中每個像素點的初始亮度數據計算所述顯示面板中每個像素點的第一伽馬值；

18、優選地，所述第一伽馬值的計算公式如下：

19、gamma1＝log(gray)(lv/lv1)

20、其中，gamma1為第一伽馬值；gray為所述單個灰階畫面的灰階；lv為所述單個灰階畫面中每個像素點的初始亮度數據；lv1為所述參考數據；

21、優選地，所述參考區域?yàn)樗鲲@示面板的中心區域；

22、優選地，所述單個灰階畫面為白場畫面。

23、在其中一種實施方式中，所述利用多個灰階畫面的初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值，包括：

24、選擇第一灰階畫面和第二灰階畫面；

25、從所述第二灰階畫面中確定參考區域，所述參考區域包括多個像素點；

26、將所述參考區域的亮度均值作為參考數據，利用所述參考數據和所述第一灰階畫面中每個像素點的初始亮度數據計算所述顯示面板中每個像素點的第一伽馬值；

27、優選地，所述第二灰階畫面的顯示亮度指令值大于所述第一灰階畫面的顯示亮度指令值，所述第二灰階畫面的灰階大于所述第一灰階畫面的灰階；

28、優選地，所述第一伽馬值的計算公式如下：

29、gamma1＝log(gray1/gray2)(lv/lv1)

30、其中，gamma1為第一伽馬值；gray1為所述第一灰階畫面的灰階；gray2為所述第二灰階畫面的灰階；lv為所述第一灰階畫面中每個像素點的初始亮度數據；lv1為所述參考數據；

31、優選地，所述參考區域?yàn)樗鲲@示面板的中心區域。

32、在其中一種實施方式中，所述針對每個所述灰階畫面，利用第一樣條曲線擬合不同大小的所述第一伽馬值與亮度調整倍率的關系，對不同的所述伽馬值對應的像素點的初始亮度數據進行調整；包括：

33、所述針對每個所述灰階畫面設置樣條曲線擬合所需的多個點位；

34、根據多個所述點位擬合第一樣條曲線，所述第一樣條曲線表示在不同的第一伽馬值上對亮度的調整倍率；

35、根據所述第一樣條曲線對不同的所述伽馬值對應的像素點的初始亮度數據進行調整。

36、在其中一種實施方式中，所述針對每個所述灰階畫面，利用第二樣條曲線擬合不同大小的所述第二伽馬值與亮度補償倍率的關系，得到在不同顯示亮度指令值下每個所述灰階畫面的亮度補償表，包括：

37、所述針對每個所述灰階畫面設置樣條曲線擬合所需的多個點位；

38、根據多個所述點位擬合第二樣條曲線，所述第二樣條曲線表示在不同伽馬值上對亮度的補償倍率；

39、計算在不同顯示亮度指令值下每個所述灰階畫面的第二樣條曲線，組成亮度補償表。

40、基于同樣的發明構思，本技術還提供了一種顯示面板的亮度補償裝置，其包括：

41、獲取模塊，用于對顯示面板進行拍照，獲取所述顯示面板在不同顯示亮度指令值下的多個灰階畫面的初始亮度數據；

42、第一計算模塊，用于根據所述初始亮度數據計算所述顯示面板在不同顯示亮度指令值下每個像素點的第一伽馬值；

43、第一擬合模塊，用于針對每個所述灰階畫面，利用第一樣條曲線擬合不同大小的所述第一伽馬值與亮度調整倍率的關系，對不同的所述第一伽馬值對應的像素點的初始亮度數據進行調整；

44、第二計算模塊，用于根據調整后的亮度數據計算所述顯示面板在不同顯示亮度指令值下的每個像素點的第二伽馬值；

45、第二擬合模塊，用于針對每個所述灰階畫面，利用第二樣條曲線擬合不同大小的所述第二伽馬值與亮度補償倍率的關系，得到在不同顯示亮度指令值下每個所述灰階畫面的亮度補償表；

46、補償模塊，用于根據所述亮度補償表對所述顯示面板進行亮度補償。

47、本技術還提供了一種電子設備，其包括處理器、存儲器及存儲在所述存儲器上并可在所述處理器上運行的程序或指令，所述程序或指令被所述處理器執行時實現上述任一項所述的顯示面板的亮度補償方法的步驟，或者，所述程序或指令被所述處理器執行時實現如上述任一項所述的顯示面板的亮度補償方法的步驟。

48、本技術還提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質上存儲程序或指令，所述程序或指令被處理器執行時實現上述任一項所述的顯示面板的亮度補償方法的步驟，或者，所述程序或指令被處理器執行時實現如上述任一項所述的顯示面板的亮度補償方法。

49、與現有技術相比，本技術提供的顯示面板的亮度補償方法通過第一樣條曲線擬合不同大小的第一伽馬值與亮度調整倍率的關系，對不同的第一伽馬值對應的像素點的初始亮度數據進行調整，可以實現對mura不同的亮暗程度進行調整，從而優化對應灰階畫面的多種不良mura類型，起到對拍照獲取的初始亮度數據進行優化的作用，使得調整后的亮度數據更適配顯示面板補償數據。

50、同時，利用第二樣條曲線擬合不同大小的第二伽馬值與亮度補償倍率的關系，得到在不同顯示亮度指令值下每個所述灰階畫面的亮度補償表，從而可以根據不同的伽馬數據調整補償參數優化不同類型mura，且使用樣條曲線擬合的灰階補償強度可以有較多的調整方向，對不同的偏色區域進行優化的上限更高。
