本技術涉及顯示領域，具體而言，涉及一種基于單線雙向的通信方法、光驅動電路及相關設備。

背景技術：

1、背光模組包括控制器、多個光源控制芯片和多個光源，每個光源控制芯片可以控制一個或多個光源，控制器會控制多個光源控制芯片。

2、控制器會每間隔一段時間向各光源控制芯片發送回讀指令，以獲取各光源控制芯片反饋回讀的數據，判斷各光源控制芯片是否故障。

3、而實際上，設備存在故障的概率較低，發送回讀指令和等待回讀需占用較多的時間，影響整體的工作效率。且在等待數據回讀的過程中，各光源控制芯片需要通過控制器所提供的時鐘對數據的傳輸進行控制，時鐘的持續工作會產生較大的功耗。

技術實現思路

1、有鑒于此，本技術旨在提高一種基于單線雙向的通信方法、光驅動電路及相關設備，以提高光驅動電路的工作效率和降低功耗。

2、第一方面，本技術實施例提供一種基于單線雙向的通信方法，應用于當前控制設備，所述當前控制設備為光驅動電路中的任意一個控制設備，所述光驅動電路中的控制設備包括控制器和光源控制芯片，且各所述控制設備之間通過單根數據線串聯；所述控制器和最后一個所述光源控制芯片通過所述數據線接收與發出數據；除所述控制器和所述最后一個所述光源控制芯片外，任意一個所述控制設備允許通過所述數據線向第一方向上的相鄰控制設備和第二方向上的相鄰控制設備發送數據，以及通過所述數據線接收所述第一方向上的相鄰控制設備和所述第二方向上的相鄰控制設備發來的數據；所述基于單線雙向的通信方法包括：在數據傳輸過程中，基于預設電平信號編碼向所述目標設備傳輸所述數據，所述預設電平信號編碼基于一個預設周期表示所述數據中的一個值，且所述預設周期內的電平信號不同表征的值不同；所述目標設備為所述光驅動電路中出所述當前控制設備外的任意一個控制設備。

3、本技術實施例中，光驅動電路中的各控制設備之間通過一根數據線串聯通信連接，無需設置時鐘端口，由此，對于每一控制設備，僅需設置一對端口供數據的輸入與輸出，由此，可以有效減少通信端口數量，減少光驅動電路的布設復雜度和實現難度。進一步地，由于無需設置時鐘端口、無需設置時鐘線，因此，也減少了布線的復雜度。光驅動電路的任意控制設備與相鄰的控制設備之間，每一個控制設備能夠響應數據發送的需求，作為數據的發送設備主動發出數據，由此，在出現故障的情況下，光源控制芯片能夠主動向控制器發送故障的信息，控制器無需向各光源控制芯片發出回讀指令，無需等待各光源控制芯片回讀，從而提高光驅動電路整體的工作效率。其中，除控制器和所述最后一個所述光源控制芯片外，每一控制設備均可以向前一控制設備或后一控制設備傳輸數據，以及接收前一控制設備或后一控制設備發來的數據，實現雙向的數據傳輸。由于是雙向傳輸，則光驅動電路的最后一個光源控制芯片無需將輸出端連回控制器，由此，控制器和最后一個光源控制芯片僅需設置一個端口，可以進一步減少控制器一端所使用的通信端口數量。以及，使用預設電平信號編碼進行數據的傳輸，該方式無需使用時鐘信號，使得光驅動電路能夠基于單根數據線實現雙向通信，同時有效減少時鐘的功耗，以及減少時鐘可能帶來的電磁干擾。

4、一實施例中，所述預設周期為預先配置好的，且所述光驅動電路中所有所述控制設備被配置為使用相同的所述預設周期。

5、本技術實施例中，通過使各控制設備配置相同的、預設配置好的預設周期，可以使得各控制設備之間能夠準確地傳輸數據，提高數據傳輸?shù)臏?zhǔn)確性。

6、一實施例中，所述基于預設電平信號編碼向所述目標設備傳輸所述數據之前，所述方法還包括：向所述目標設備發送用于約定所述預設周期的第三脈沖信號，以使所述目標設備基于所述第三脈沖信號中配置的預設周期接收所述當前控制設備發送的數據。

7、本技術實施例中，可以是每次傳輸數據前，當前控制設備向目標設備發送第三脈沖信號約定預設周期，由此，對于一些重要性更高的數據，可以配置更長的預設周期進行傳輸，而對于重要性較低、且數量較多的數據時，可以約定更短的預設周期，從而滿足不同數據對準確性和傳輸效率的需求。

8、一實施例中，所述預設電平信號編碼包括：使用在一個所述預設周期內包括第一數量的跳變沿的脈沖信號表征0；使用在一個所述預設周期內包括第二數量的跳變沿的脈沖信號表征1。

9、本技術實施例中，使用在預設周期內包括不同的跳變沿?cái)?shù)量的脈沖信號表征數據的0和1，由此，無需通過結合時鐘信號和高低電平判斷數據的值，實現使用單根數據線進行數據傳輸，同時，無需結合時鐘信號進行數據傳輸，減少功耗。

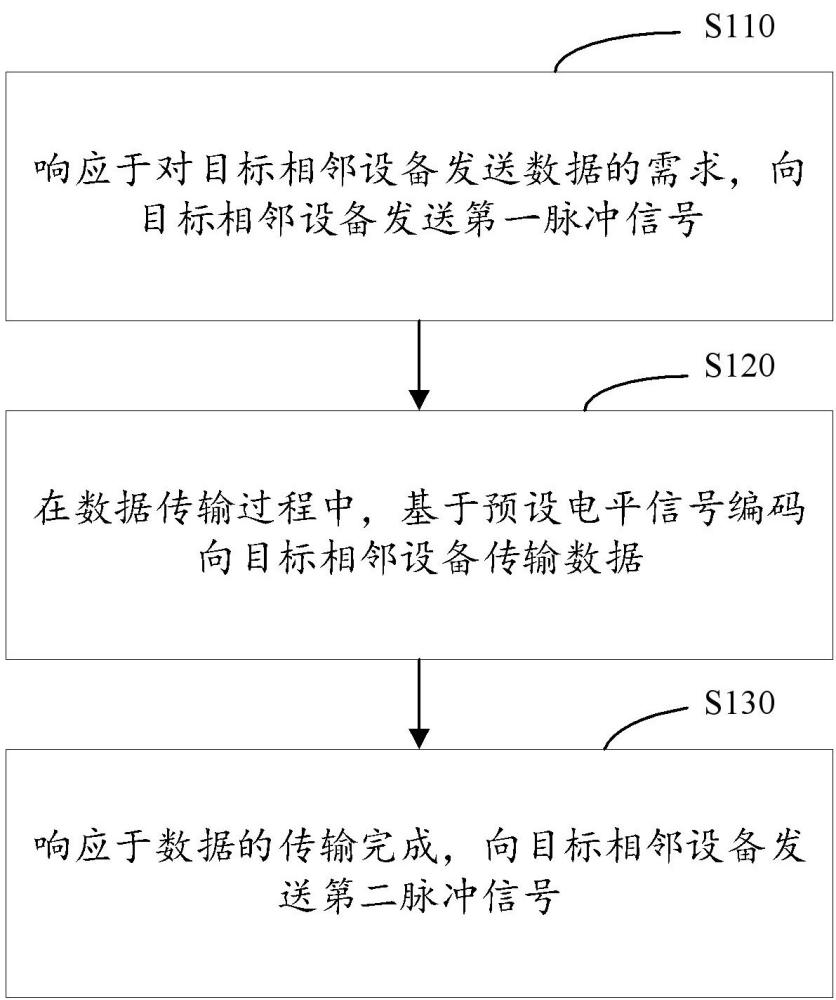

10、一實施例中，在所述基于預設電平信號編碼向所述目標設備傳輸所述數據之前，所述方法還包括：響應于對目標設備發送數據的需求，向所述目標設備發送第一脈沖信號，以通知所述目標設備所述當前控制設備開始向所述目標設備傳輸所述數據；和/或，在所述基于預設電平信號編碼向所述目標設備傳輸所述數據之后，所述方法還包括：響應于所述數據的傳輸完成，向所述目標設備發送具有第二脈沖信號，以通知所述目標設備數據傳輸結束。

11、在傳輸?shù)倪^程中，以具有第一脈沖信號或第二脈沖信號表征數據傳輸?shù)拈_始或結束，該方式無需使用時鐘信號，有效減少時鐘的功耗，以及減少時鐘可能帶來的電磁干擾。

12、一實施例中，所述第一脈沖信號為在一個所述預設周期內包括第三數量的跳變沿的脈沖信號；所述第二脈沖信號為在一個所述預設周期內包括第四數量的跳變沿的脈沖信號。

13、本技術實施例中，利用一個周期內跳變沿的數量指示數據的傳輸開始與結束，無需使用到時鐘信號，減少時鐘的功耗。

14、一實施例中，向所述目標設備發送第一脈沖信號，以通知所述目標設備所述當前控制設備開始向所述目標設備傳輸數據，包括：在連續n個所述預設周期連續向所述目標設備發送在每一個所述預設周期內包括第四數量的跳變沿的脈沖信號第一脈沖信號，以通知所述目標設備所述當前控制設備開始向所述目標設備傳輸數據；所述n為大于等于1的整數；對應的，向所述目標設備發送具有第二脈沖信號，以通知所述目標設備數據傳輸結束，包括：在連續m個所述預設周期連續向所述目標設備發送在每一個所述預設周期內包括第四數量的跳變沿的脈沖信號，以通知所述目標設備數據傳輸結束；所述m為大于等于1的整數，且所述n和m不相等。

15、本技術實施例中，利用一個預設周期包括第三數量跳變沿的脈沖信號和一個預設周期包括第四數量跳變沿的脈沖信號區分?jǐn)?shù)據傳輸開始與結束的同時，再進一步利用傳輸脈沖信號的預設周期數量對數據傳輸開始與結束進行進一步地區分，減少數據傳輸出錯的可能性，提高單線雙向通信的準確性。

16、一實施例中，所述基于預設電平信號編碼向所述目標設備傳輸所述數據之前，所述方法還包括：判斷所述當前控制設備與相鄰設備之間的數據線區間是否空閑；所述相鄰設備在所述當前控制設備與所述目標設備之間的路徑上且與所述當前控制設備相鄰；在所述當前控制設備與所述相鄰設備之間的數據線區間處于空閑的情況下，允許向?qū)λ瞿繕?biāo)設備發送數據的需求。

17、本技術實施例中，由于各控制設備之間均為雙向傳輸，則可能存在兩個控制設備之間同時向?qū)Ψ絺鬏敂?shù)據的情況，而數據線僅有一根，無法同時執行多個接收和發送數據的任務，因此，在傳輸數據前，可以判斷數據線是否空閑，確定是否能夠響應發送數據的需求，在空閑的情況下再允許發送數據，從而有效減少數據傳輸沖突的情況。其中，各相鄰控制設備對之間的數據傳輸互不影響，因此，僅需判斷當前控制設備與目標設備之間的數據線區間是否空閑。

18、一實施例中，所述判斷所述當前控制設備與所述相鄰設備之間的數據線區間是否空閑，包括：在檢測到所述當前控制設備與所述相鄰設備之間的數據線區間在所述預設周期內電平始終為默認值的情況下，確定所述當前控制設備與所述相鄰設備之間的數據線區間空閑。

19、本技術使用預設電平信號編碼傳輸數據，在傳輸過程中存在著電平變換，因此，在本技術的實施例中，可以判斷電平是否始終為默認值，以判斷是否空閑，始終為默認值則表征有數據正在傳輸，反之，存在電平的變化則無數據正在傳輸，即處于空閑狀態，由此，可以在僅有單根數據線的情況下也可以對數據線是否空閑進行判斷。

20、一實施例中，所述判斷所述當前控制設備與所述相鄰設備之間的數據線區間是否空閑之后，所述方法還包括：若確定所述當前控制設備與所述相鄰設備之間的數據線區間非空閑，則等待預設時間后重新檢測所述當前控制設備與所述相鄰設備之間的數據線區間是否空閑；直至所述當前控制設備與所述目標設備之間的數據線區間空閑，允許向所述目標設備發送數據。

21、本技術實施例中，在數據線區間非空閑的情況下，則等待數據線區間空閑后再進行傳輸，從而使得數據能夠被傳輸至目標設備，減少數據丟失的可能性。

22、一實施例中，所述數據包括接收方控制設備的第一設備標識；所述基于預設電平信號編碼向所述目標設備傳輸所述數據之前，所述方法還包括：檢測所述數據中的第一設備標識；判斷所述數據中的第一設備標識與所述當前控制設備的設備標識是否匹配；若不匹配，則向所述目標設備發送所述數據。

23、現有技術中數據中，控制器將數據發送至各光源控制芯片，或光源控制芯片將數據發送至控制器，此類方式數據發送方和接收方通常固定，而本技術實施例中，由于數據是雙向傳輸，且可以是任意控制設備作為數據的發送方傳輸至另一控制設備，因此，數據的發送方和接收方通常不確定，故以設備標識的方式進行區分，并通過設備標識判斷數據是否繼續下傳或保留，從而確定是否存在發送數據的需求，由此，可以使得單線雙向的通信方法能夠準確地將數據傳輸?shù)侥繕?biāo)設備，減少數據誤傳、丟失的情況。

24、一實施例中，所述判斷所述數據中的第一設備標識與所述當前控制設備的設備標識是否匹配，包括：若所述數據中的第一設備標識為預設目標值，則確定所述數據中的第一設備標識與所述當前控制設備的設備標識匹配，且所述目標設備發送所述數據；所述預設目標值與任意一個所述控制設備的設備標識不同。

25、本技術實施例中，控制器或部分控制設備有向其他所有控制設備發送數據的需求，因此，可以配置一種設備標識表征接收方為所有設備，而光驅動電路中控制設備的數量通常不會達到最大值，因此，可以將最大值表征接收方為所有控制設備，以使所有控制設備均對該數據進行接收與下傳。該方式使得控制器在對其他所有控制芯片進行控制時，無需逐個發送數據進行控制，而是可以同時發送對所有設備進行控制的數據，有效提高工作效率。

26、一實施例中，所述光源控制芯片用于連接光源，所述當前控制設備為所述光源控制芯片；所述數據包括故障信息；在基于預設電平信號編碼向所述目標設備傳輸所述數據之前，所述方法還包括：在確定所述當前控制設備所連接的光源故障的情況下，確定存在向所述目標設備發送故障信息的需求，并生成所述故障信息；所述故障信息包括所述當前控制設備的設備標識和所述控制器的設備標識；所述控制器的設備標識為第一設備標識；將所述控制器作為所述目標設備，向所述目標設備發送所述故障信息；對應的，在數據傳輸過程中，基于預設電平信號編碼向所述目標設備傳輸所述數據，包括：在數據傳輸過程中，基于所述預設電平信號編碼向所述目標設備傳輸所述故障信息。

27、本技術實施例中，光源控制芯片可以在故障的情況下確定發送故障信息的需求，以主動向控制器發送故障信息，以使控制器及時處理故障。該方式無需控制器發出回讀指令并等待各光源控制芯片回讀，有效提高故障的處理效率。

28、一實施例中，若所述當前控制設備為所述控制器；所述基于單線雙向的通信方法，還包括：向首個所述光源控制芯片發送讀操作指令，并通過首個所述光源控制芯片至接收方控制設備之間的各所控制設備向所述接收方控制設備單向傳輸所述讀操作指令；所述讀操作指令的傳輸方向?yàn)樗隹刂破髦赶蛩鼋邮辗娇刂圃O(shè)備的方向；接收所述接收方控制設備反饋的所述讀操作指令對應的數據；其中，所述接收方控制設備在接收到所述讀操作指令之后，所述控制器至所述接收方控制設備之間的各控制設備轉換數據傳輸方向，以基于轉換后的傳輸方向向所述當前控制設備反饋所述讀操作指令對應的數據。

29、本技術實施例中，讀操作包括讀指令數據的下發和數據的反饋，在讀指令和反饋的數據傳輸時，控制器和接收方控制設備之間的數據傳輸可以為單向傳輸，如讀操作指令由控制器單向發送至接收方控制設備，或接收方控制設備單方向向控制器反饋數據，在此讀操作期間，其他控制設備不雙向傳輸數據，由此，可以有效減少在單線雙向的數據傳輸過程中可能出現的沖突。

30、第二方面，本技術實施例提供一種光驅動電路，包括：多個控制設備和一根數據線；各所述控制設備之間通過所述數據線串聯通信；其中，所述控制設備包括控制器和光源控制芯片；所述控制設備中的每一個所述控制設備均用于執行如第一方面任一項所述的基于單線雙向的通信方法。

31、第三方面，本技術實施例提供一種背光模組，包括：多個光源以及第二方面所述的光驅動電路；各所述光源分別與所述光驅動電路中的各所述光源控制芯片連接。

32、第四方面，本技術實施例提供一種顯示器，包括如第二方面所述的光驅動電路或如第三方面所述的背光模組。

33、第五方面，本技術實施例提供一種電子設備，包括如第四方面所述的顯示器。
