本發明涉及雕刻機機械設備領域，具體涉及一種3D雕刻機的工作臺。

背景技術：

機械雕刻機是一種廣泛應用于木工業、廣告業、模具業等行業的通用機械設備，可雕刻木工板、密度板、亞克力板、PVC 板等不同的材質，雕刻機在工作時，需要先將待雕刻工件固定在平臺上，再用合適的刀具在預先設置好的程序控制下按一定的運動軌跡對工件進行雕刻，與傳統的鑄造加工相比，具有省時省力、生產環境好、產品精度高的優點，目前的雕刻機在加工時一次只能對一個工件進行雕刻，在面對大批量的產品加工時會因為效率太低而顯得有心無力，為克服這一問題，需要研發一種3D雕刻機的工作臺。

技術實現要素：

本發明的目的是為了克服現有技術的不足，而提供一種結構簡單、運行方便、效率高、經濟性好的3D雕刻機的工作臺。

本發明的目的是這樣實現的：一種3D雕刻機的工作臺，它包括行走刀架和底板，所述的行走刀架的底部設置有導軌，所述的行走刀架的右側上部設置有支撐板，所述的支撐板的右側頂部設置有固定板，所述的行走刀架頂部的中心設置有液壓缸，所述的液壓缸的伸縮端通過連接塊連接有活動桿，所述的活動桿的右端設置有刀具固定板，所述的刀具固定板的底部分別設置有加工刀A和加工刀B，所述的底板的底部設置有伸縮裝置，所述的底板上分別設置有工件放置板A和工件放置板B，所述的底板上設置有位移傳感器B。

所述的支撐板的下部設置有加強肋。

所述的活動桿上設置有位移傳感器A。

所述的伸縮裝置共設置有四個。

所述的加工刀A和加工刀B的規格一致。

所述的工件放置板A和工件放置板B的規格一致。

所述的活動桿沿固定板的頂部往復移動。

本發明的有益效果：本發明的底板上分別設置有工件放置板A和工件放置板B，刀具固定板的底部分別設置有加工刀A和加工刀B，能同時雕刻兩個工件，極大地提高了雕刻效率，縮短了企業的加工周期；本發明通過液壓缸的伸縮控制加工刀A和加工刀B的左右移動，活動桿的下部設置有固定板，避免液壓缸的伸縮端長期受壓而變形，延長了本設備的使用壽命；本發明具有結構簡單、運行方便、效率高、經濟性好的優點。

附圖說明

圖1是本發明一種3D雕刻機的工作臺的主視圖。

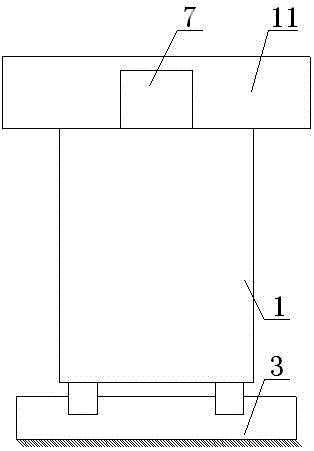

圖2是本發明一種3D雕刻機的工作臺的左視圖。

圖3是本發明一種3D雕刻機的工作臺的右視圖。

圖4是圖1的A-A剖視圖。

圖中：1、行走刀架 2、底板 3、導軌 4、支撐板 5、加強肋 6、固定板 7、液壓缸 8、連接塊 9、活動桿 10、位移傳感器A 11、刀具固定板 12、加工刀A 13、工件放置板A 14、伸縮裝置 15、位移傳感器B 16、加工刀B 17、工件放置板B。

具體實施方式

下面結合附圖對本發明做進一步的說明。

實施例1

如圖1—4所示，一種3D雕刻機的工作臺，它包括行走刀架1和底板2，所述的行走刀架1的底部設置有導軌3，所述的行走刀架1的右側上部設置有支撐板4，所述的支撐板4的右側頂部設置有固定板6，所述的行走刀架1頂部的中心設置有液壓缸7，所述的液壓缸7的伸縮端通過連接塊8連接有活動桿9，所述的活動桿9的右端設置有刀具固定板11，所述的刀具固定板11的底部分別設置有加工刀A12和加工刀B16，所述的底板2的底部設置有伸縮裝置14，所述的底板2上分別設置有工件放置板A13和工件放置板B17，所述的底板2上設置有位移傳感器B15。

本發明的底板2上分別設置有工件放置板A13和工件放置板B17，刀具固定板11的底部分別設置有加工刀A12和加工刀B16，能同時雕刻兩個工件，極大地提高了雕刻效率，縮短了企業的加工周期；本發明通過液壓缸7的伸縮控制加工刀A12和加工刀B16的左右移動，活動桿9的下部設置有固定板6，避免液壓缸7的伸縮端長期受壓而變形，延長了本設備的使用壽命；本發明具有結構簡單、運行方便、效率高、經濟性好的優點。

實施例2

如圖1—4所示，一種3D雕刻機的工作臺，它包括行走刀架1和底板2，所述的行走刀架1的底部設置有導軌3，所述的行走刀架1的右側上部設置有支撐板4，所述的支撐板4的右側頂部設置有固定板6，所述的行走刀架1頂部的中心設置有液壓缸7，所述的液壓缸7的伸縮端通過連接塊8連接有活動桿9，所述的活動桿9的右端設置有刀具固定板11，所述的刀具固定板11的底部分別設置有加工刀A12和加工刀B16，所述的底板2的底部設置有伸縮裝置14，所述的底板2上分別設置有工件放置板A13和工件放置板B17，所述的底板2上設置有位移傳感器B15，所述的支撐板4的下部設置有加強肋5，所述的活動桿9上設置有位移傳感器A10，所述的伸縮裝置14共設置有四個，所述的加工刀A12和加工刀B16的規格一致，所述的工件放置板A13和工件放置板B17的規格一致，所述的活動桿9沿固定板6的頂部往復移動。

本發明的底板2上分別設置有工件放置板A13和工件放置板B17，刀具固定板11的底部分別設置有加工刀A12和加工刀B16，能同時雕刻兩個工件，極大地提高了雕刻效率，縮短了企業的加工周期；本發明通過液壓缸7的伸縮控制加工刀A12和加工刀B16的左右移動，活動桿9的下部設置有固定板6，避免液壓缸7的伸縮端長期受壓而變形，延長了本設備的使用壽命；本發明的支撐板4的下部設置有加強肋5，本發明的活動桿9上設置有位移傳感器A10，本發明的伸縮裝置14共設置有四個，本發明的加工刀A12和加工刀B16的規格一致，本發明的工件放置板A13和工件放置板B17的規格一致，本發明的活動桿9沿固定板6的頂部往復移動；本發明具有結構簡單、運行方便、效率高、經濟性好的優點。
