本實用新型涉及木質產品領域，特別是一種木質裝飾柱的裝配結構。

背景技術：

隨著社會的進步，木質裝飾結構的應用也越來越廣泛，例如：門窗邊框、壁爐邊框、背景墻裝飾框等等。在木質裝飾結構中，大多會涉及到木板或木條的拼接。目前，木板或木條的拼接結構大多采用的方法是：首先，在木板或木條上做出切角，然后，再通過切角將兩根木板或木條拼接在一起。該拼接結構立體感較差；且在木板或木條拼接完成后，會在拼接處留下拼接的縫隙，影響了木質裝飾結構的檔次。同時，在木板或木條的切角加工過程中往往會存在加工誤差，從而，在兩根木板或木條拼接一起后會出現偏移或傾斜的情況，會影響木質裝飾結構的使用效果。

技術實現要素：

本實用新型的目的在于解決上述問題和不足，提供一種木質裝飾柱的裝配結構，該木質裝飾柱的裝配結構具有安裝固定方便、立體感強、檔次高、美觀性好等優點。

本實用新型的技術方案是這樣實現的：

一種木質裝飾柱的裝配結構，其特點在于包括木質橫梁、木質拼接塊、木質柱體,其中木質橫梁的外表面上設有凹凸結構，所述木質拼接塊的內表面上設有與凹凸結構相互嵌裝的凸凹結構；所述木質拼接塊與木質橫梁分別通過凹凸結構與凸凹結構組裝一起，所述木質柱體設置在木質拼接塊的底部。

在前述的基礎上，為進一步優化木質拼接塊的結構，在木質拼接塊的外表面上設有裝飾凹凸部。

在前述的基礎上，為再進一步優化木質拼接塊的結構，所述木質拼接塊正面呈倒置的梯形結構。

在前述的基礎上，為進一步優化木質橫梁的結構，在木質橫梁的外表面與內表面上分別設有向同一方向傾斜的前傾斜面與后傾斜面，所述凹凸結構設置在前傾斜面上。

在前述的基礎上，為進一步優化木質橫梁與木質拼接塊的拼裝結構，在木質橫梁與木質拼接塊分別設有相互嚙合的齒形部。

本實用新型的有益效果：本實用新型所述木質裝飾柱的裝配結構中，木質拼接塊是凸出設置在木質橫梁上的，裝配結構的立體感十分強。并且，從木質裝飾柱的裝配結構的正面看過去沒有任何拼接的縫隙。通過上述結構，大大提高了裝配結構的檔次。同時，該木質裝飾柱的裝配結構還具有安裝固定方便、美觀性好等優點。

附圖說明

圖1為本實用新型方案一的結構示意圖。

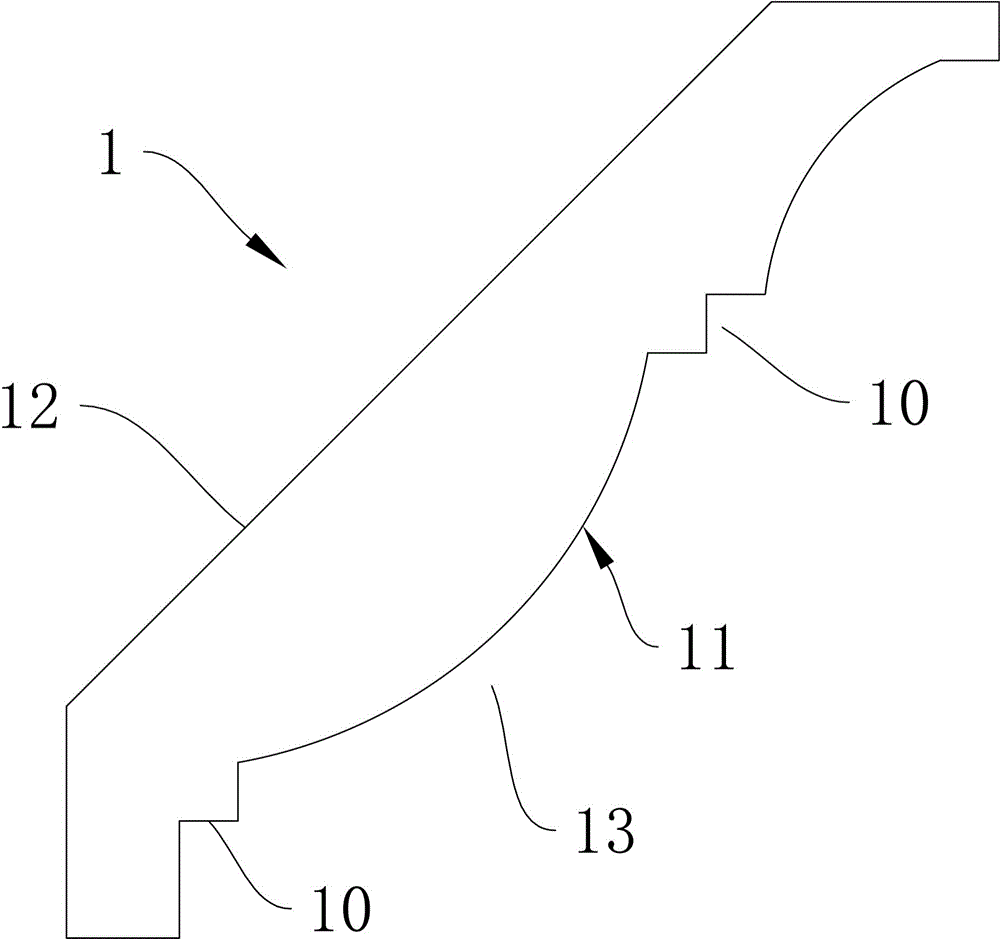

圖2為本實用新型中木質橫梁的結構示意圖。

圖3為本實用新型中木質拼接塊的結構示意圖。

圖4為本實用新型方案二的結構示意圖。

圖5為本實用新型方案三的結構示意圖。

具體實施方式

如圖1所示，本實用新型所述的一種木質裝飾柱的裝配結構，包括木質橫梁1、木質拼接塊2、木質柱體3,其中木質橫梁1的外表面上設有凹凸結構11，所述木質拼接塊2的內表面上設有與凹凸結構相互嵌裝的凸凹結構21；所述木質拼接塊2與木質橫梁1分別通過凹凸結構11與凸凹結構21組裝一起，所述木質柱體3設置在木質拼接塊2的底部。本實用新型所述木質裝飾柱的裝配結構中，木質拼接塊2是凸出設置在木質橫梁1上的，裝配結構的立體感十分強。并且，從木質裝飾柱的裝配結構的正面看過去沒有任何拼接的縫隙。通過上述結構，大大提高了裝配結構的檔次。同時，該木質裝飾柱的裝配結構還具有安裝固定方便、美觀性好等優點。

在前述的基礎上，為進一步優化木質拼接塊的結構，在木質拼接塊2的外表面上設有裝飾凹凸部22。裝飾凹凸部22可進一步增強木質拼接塊2的立體感，進一步提升裝配結構的檔次。

在前述的基礎上，為再進一步優化木質拼接塊的結構，所述木質拼接塊2正面呈倒置的梯形結構。做成梯形結構可再一步提升木質拼接塊2的檔次。

在前述的基礎上，為進一步優化木質橫梁的結構，在木質橫梁1的外表面與內表面上分別設有向同一方向傾斜的前傾斜面12與后傾斜面13，所述凹凸結構11設置在前傾斜面12上。前傾斜面12與后傾斜面13可進一步增強木質橫梁1的立體感，進一步提升裝配結構的檔次。

在前述的基礎上，為進一步優化木質橫梁與木質拼接塊的拼裝結構，在木質橫梁1與木質拼接塊2分別設有相互嚙合的齒形部10。齒形部10的設置，可以進一步增強木質橫梁1與木質拼接塊2拼裝結構的拼接強度，進一步避免木質拼接塊2發生移動。

根據上述結構，本實用新型還可設計出以下幾種結構，第一種，如圖4所示，該結構中包括兩個木質橫梁1、木質拼接塊2、彈性定位機構3，所述彈性定位機構3包括彈簧31、固定座32，兩個木質橫梁1端部的前側面分別貼靠在木質拼接塊2的后側面上，所述彈性定位機構3設置在木質拼接塊2的后側面上，并使彈簧31的擺臂作用在木質橫梁1上，以使木質拼接塊2固定在兩個木質橫梁1之間；這樣木質拼接塊2能夠完美的遮住兩個木質橫梁1的接縫，大大提高了裝配結構的檔次。第二種，如圖5所示，該結構中包括兩個木質橫梁1、木質拼接塊2，兩個木質橫梁1的端部拼接在一起，所述木質拼接塊2設置在兩個木質橫梁1的外側面上，并使木質拼接塊2形成對拼接縫的遮蔽作用，從而利于提高裝配結構的美觀性與檔次。
