本技術涉及輪轂生產,更具體地,涉及一種輪轂曲面打鋼號裝置。
背景技術:
1、鋁合金輪轂生產過程中,需要在輪轂曲面上打上鋼號,以區分不同的輪轂。現有技術中一般采用人工敲打鋼字碼的方式將鋼號印在輪轂曲面上,但這種方式由于工人無法保證用力的一致性,會導致鋼號痕跡深淺不一,看起來不美觀,且勞動強度大,還容易傷手有安全隱患。
技術實現思路
1、本實用新型的目的在于克服上述現有技術的不足,提供一種輪轂曲面打鋼號裝置。
2、為了實現上述目的,本實用新型采用如下技術方案:
3、本實用新型公開一種輪轂曲面打鋼號裝置,包括定位件和敲擊件,定位件內部開設有通孔,敲擊件包括手柄,手柄一端連接有連接桿,連接桿遠離手柄的一端連接有鋼字頭,連接桿連接有鋼字頭的一端插入通孔內設置。
4、進一步的,手柄靠近連接桿的一端設置有限位塊,限位塊的直徑大于通孔的直徑。
5、進一步的,定位件包括依次連接的定位塊、握持管和擋環,握持管的直徑小于定位塊和擋環的直徑,鋼字頭從擋環處的通孔內插入。
6、進一步的,擋環遠離握持管一側的端面安裝有加強環,加強環環繞通孔設置。
7、進一步的,定位塊遠離握持管的一側開設有定位槽和定位缺口。
8、進一步的,定位件內位于通孔外周的位置開設有限位槽,連接桿外周設置有與限位槽相配合的凸條。
9、本實用新型的有益效果是:將定位件抵在輪轂曲面需要打鋼號的位置,將連接桿連接有鋼字頭的一端插入通孔,在重力的作用下,鋼字頭下降撞擊輪轂曲面,即可在輪轂曲面上打上鋼號,操作簡單便捷。

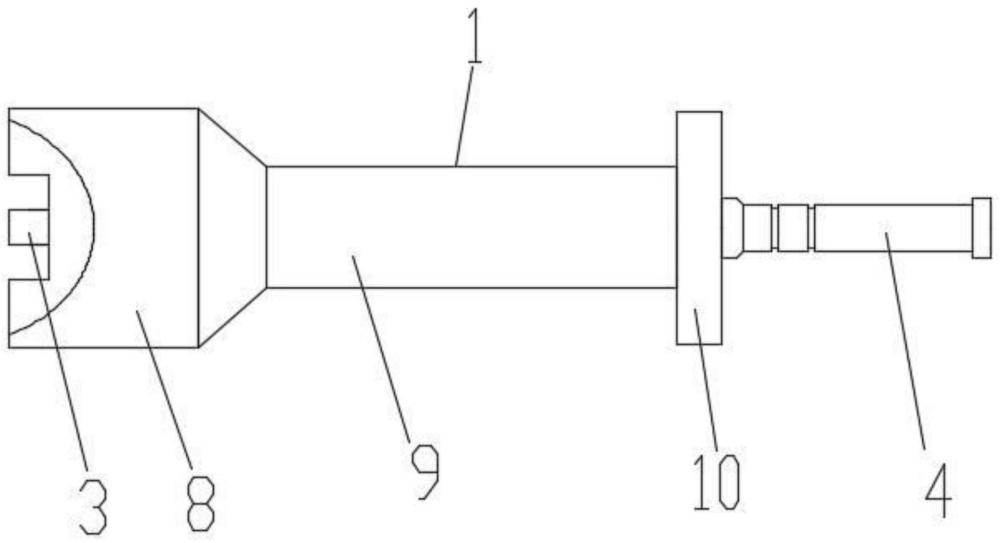

1.一種輪轂曲面打鋼號裝置,其特征在于,包括定位件(1)和敲擊件,所述定位件(1)內部開設有通孔(2),所述敲擊件包括手柄(4),所述手柄(4)一端連接有連接桿(5),所述連接桿(5)遠離手柄(4)的一端連接有鋼字頭(3),所述連接桿(5)連接有鋼字頭(3)的一端插入通孔(2)內設置。
2.根據權利要求1所述一種輪轂曲面打鋼號裝置,其特征在于,所述手柄(4)靠近連接桿(5)的一端設置有限位塊(6),所述限位塊(6)的直徑大于通孔(2)的直徑。
3.根據權利要求1所述一種輪轂曲面打鋼號裝置,其特征在于,所述定位件(1)包括依次連接的定位塊(8)、握持管(9)和擋環(10),所述握持管(9)的直徑小于定位塊(8)和擋環(10)的直徑,所述鋼字頭(3)從擋環(10)處的通孔(2)內插入。
4.根據權利要求3所述一種輪轂曲面打鋼號裝置,其特征在于,所述擋環(10)遠離握持管(9)一側的端面安裝有加強環(11),所述加強環(11)環繞通孔(2)設置。
5.根據權利要求3所述一種輪轂曲面打鋼號裝置,其特征在于,所述定位塊(8)遠離握持管(9)的一側開設有定位槽(12)和定位缺口(13)。
6.根據權利要求1所述一種輪轂曲面打鋼號裝置,其特征在于,所述定位件(1)內位于通孔(2)外周的位置開設有限位槽(14),所述連接桿(5)外周設置有與限位槽(14)相配合的凸條(15)。
