本發明涉及一體化電源，具體涉及一種交直流一體化電源設備。

背景技術：

1、一體化電源是直流電源、電力用交流不間斷電源和電力用逆變電源、通信用直流變換電源等裝置組合為一體，共享直流電源的蓄電池組，并統一監控的成套設備，現有的一體化電源設備基本上已經能夠滿足日常的使用需求，但仍有一些不足之處需要改進。

2、專利文件cn109936057a于公告日2019年06月25日公開了一種智能一體化電源及其控制系統，其技術方案中包括：底座，所述底座頂端一側安裝有電源柜，所述電源柜內部均勻安裝有支撐組件，還設置有支撐組件，通過支撐板、轉軸和安裝孔的作用，便于對電源進行支撐安裝和拆卸，便于將支撐板與電源柜內壁平行進行隱藏，通過連接板、插條、凸塊和插槽的作用，便于將兩個支撐板進行連接固定，提高裝置的穩定性，設置有束線組件，通過橫桿、束線環和彈性斜條的作用，將電線卡入束線環內部，便于對電池頂端的連接線進行束縛固定，從而對電線進行整理，避免電線纏繞影響裝置的正常工作，操作簡單，使用更加安全。

3、如上述專利的現有技術中，倉體內設置多層支撐板，多個或多組蓄電池使用時，分層擱置在支撐板上，顯然，蓄電池使用時會持續發熱，則擱置蓄電池的倉體內需要散熱，且為了避免空間浪費，蓄電池的布置通常較為緊湊，使得在支撐板設置留空的條件下，蓄電池也易遮擋上下分層空間，致使同層高度下所留的上下連通間隙不足，繼而造成蓄電池產生的熱量易堆積在生成層內，則散熱結構就要匹配各層進行大面積設置，因此亟需一種交直流一體化電源設備解決上述問題。

技術實現思路

1、本發明的目的是提供交直流一體化電源設備，以解決現有技術中的上述不足之處。

2、為了實現上述目的，本發明提供如下技術方案：

3、一種交直流一體化電源設備，包括柜體，所述柜體內設置有電池倉，還包括：多個支撐組件，其分層設置在電池倉內，且將電池倉內分隔成上下多層置放空間，所述支撐組件包括兩組對稱設置且可轉動的滾桿，每組所述滾桿用于獨立支撐蓄電池組；驅動組件，其用于驅動滾桿轉動，且通過滾桿的帶動具有將蓄電池組向置放空間的中間靠攏以在電池倉的內壁與蓄電池組之間形成氣流通道的第一狀態，以及將蓄電池組向置放空間邊側移動以在兩組蓄電池組之間形成氣流通道的第二狀態；散熱口，其開設在柜體側壁，且對應最高層的置放空間設置。

4、優選的，所述支撐組件包括電池倉內固定設置的第一支架，所述滾桿一端鉸接在第一支架上，另一端鉸接在電池倉內壁。

5、優選的，所述驅動組件包括柜體實體內設置的升降槽，所述升降槽內活動設置有驅動板，所述驅動板上設置有兩相對的第一齒條，所述第一齒條嚙合連接有第一齒輪，所述第一齒輪通過同步轉動組件與滾桿連接。

6、優選的，所述驅動組件包括柜體實體內設置的驅動倉，所述驅動倉內設置有用于帶動驅動板運動的往復運動組件。

7、優選的，所述往復運動組件包括驅動倉內轉動設置的旋板，所述旋板上固定設置有偏心桿，所述偏心桿上套設有驅動套，所述驅動套與驅動板連接。

8、優選的，所述驅動套與驅動板之間通過彈性件連接，所述驅動套的升降行程范圍大于驅動板的升降行程范圍。

9、優選的，所述第一齒輪在驅動板同側設置有多個且與同一個第一齒條對應，所述第一齒條依次獨立的與對應的各第一齒輪嚙合傳動。

10、優選的，所述支撐組件下側設置有第二支架，所述第二支架上可轉動設置有多個風扇盒，所述柜體實體內設置有用于調節風扇盒吹風角度并保持與氣流通道對應的聯動組件。

11、優選的，所述第二支架上轉動設置有同軸的第一轉軸與第二轉軸，所述第一轉軸與第二轉軸上均固定設置有風扇盒，所述第一轉軸與第二轉軸之間設置有轉動連接在第二支架上的第一錐齒輪，所述第一錐齒輪上嚙合連接有兩個對稱的第二錐齒輪，兩個所述第二錐齒輪分別與第一轉軸、第二轉軸同軸連接。

12、優選的，所述聯動組件包括在柜體實體內設置的滑移槽，所述滑移槽內活動設置有與驅動板固定連接的滑移框，所述滑移框上設置有第二齒條，所述第一轉軸一端延伸至滑移槽內并同軸連接有與第二齒條嚙合的第二齒輪。

13、在上述技術方案中，本發明的有益效果是：

14、該交直流一體化電源設備通過設置成組的滾桿支撐蓄電池組，并在驅動組件的帶動下，使滾桿轉動，帶動蓄電池組向置放空間的中間靠攏以在電池倉的內壁與蓄電池組之間形成氣流通道，或帶動蓄電池組向置放空間邊側移動以在兩組蓄電池組之間形成氣流通道，以上動作交替進行，可增大了多層置放空間間的連通性，方便熱量向上散發，并通過散熱口向外散熱，如此大大減少了在柜體上設置的散熱面，提升柜體的封閉程度，即提升了對外界灰塵、水汽等污染的防護能力。

15、應當理解，前面的一般描述和以下詳細描述都僅是示例性和說明性的，而不是用于限制本公開。

16、本申請文件提供本公開中描述的技術的各種實現或示例的概述，并不是所公開技術的全部范圍或所有特征的全面公開。

技術特征：

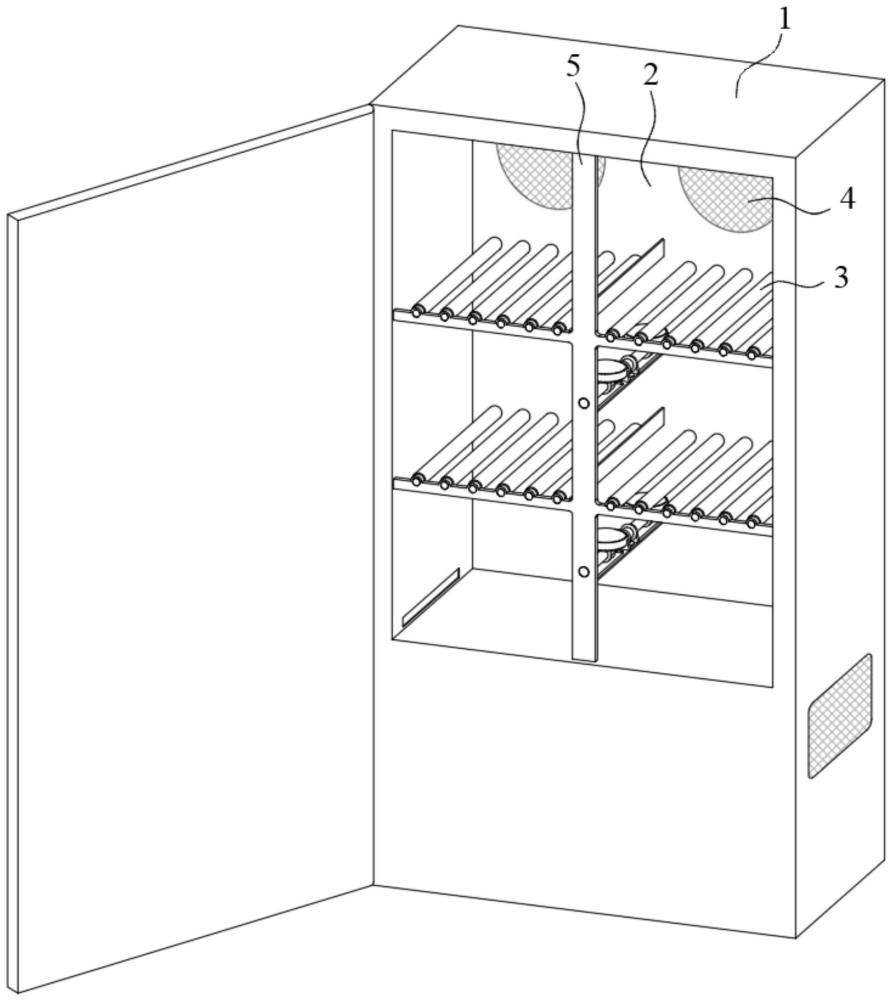

1.一種交直流一體化電源設備，包括柜體(1)，所述柜體(1)內設置有電池倉(2)，其特征在于，還包括：

2.根據權利要求1所述的交直流一體化電源設備，其特征在于，所述支撐組件包括電池倉(2)內固定設置的第一支架(5)，所述滾桿(3)一端鉸接在第一支架(5)上，另一端鉸接在電池倉(2)內壁。

3.根據權利要求1所述的交直流一體化電源設備，其特征在于，所述驅動組件包括柜體(1)實體內設置的升降槽(6)，所述升降槽(6)內活動設置有驅動板(7)，所述驅動板(7)上設置有兩相對的第一齒條(8)，所述第一齒條(8)嚙合連接有第一齒輪(9)，所述第一齒輪(9)通過同步轉動組件與滾桿(3)連接。

4.根據權利要求3所述的交直流一體化電源設備，其特征在于，所述驅動組件包括柜體(1)實體內設置的驅動倉(10)，所述驅動倉(10)內設置有用于帶動驅動板(7)運動的往復運動組件。

5.根據權利要求4所述的交直流一體化電源設備，其特征在于，所述往復運動組件包括驅動倉(10)內轉動設置的旋板(11)，所述旋板(11)上固定設置有偏心桿(12)，所述偏心桿(12)上套設有驅動套(13)，所述驅動套(13)與驅動板(7)連接。

6.根據權利要求5所述的交直流一體化電源設備，其特征在于，所述驅動套(13)與驅動板(7)之間通過彈性件(14)連接，所述驅動套(13)的升降行程范圍大于驅動板(7)的升降行程范圍。

7.根據權利要求3所述的交直流一體化電源設備，其特征在于，所述第一齒輪(9)在驅動板(7)同側設置有多個且與同一個第一齒條(8)對應，所述第一齒條(8)依次獨立的與對應的各第一齒輪(9)嚙合傳動。

8.根據權利要求1或3所述的交直流一體化電源設備，其特征在于，所述支撐組件下側設置有第二支架(15)，所述第二支架(15)上可轉動設置有多個風扇盒(16)，所述柜體(1)實體內設置有用于調節風扇盒(16)吹風角度并保持與氣流通道對應的聯動組件。

9.根據權利要求8所述的交直流一體化電源設備，其特征在于，所述第二支架(15)上轉動設置有同軸的第一轉軸(17)與第二轉軸(18)，所述第一轉軸(17)與第二轉軸(18)上均固定設置有風扇盒(16)，所述第一轉軸(17)與第二轉軸(18)之間設置有轉動連接在第二支架(15)上的第一錐齒輪(19)，所述第一錐齒輪(19)上嚙合連接有兩個對稱的第二錐齒輪(20)，兩個所述第二錐齒輪(20)分別與第一轉軸(17)、第二轉軸(18)同軸連接。

10.根據權利要求9所述的交直流一體化電源設備，其特征在于，所述聯動組件包括在柜體(1)實體內設置的滑移槽(21)，所述滑移槽(21)內活動設置有與驅動板(7)固定連接的滑移框(22)，所述滑移框(22)上設置有第二齒條(23)，所述第一轉軸(17)一端延伸至滑移槽(21)內并同軸連接有與第二齒條(23)嚙合的第二齒輪(24)。

技術總結
本發明公開了一種交直流一體化電源設備，包括柜體，所述柜體內設置有電池倉，還包括：多個支撐組件，其分層設置在電池倉內，且將電池倉內分隔成上下多層置放空間，所述支撐組件包括兩組滾桿，每組所述滾桿用于獨立支撐蓄電池組；驅動組件，其用于驅動滾桿轉動；散熱口，其開設在柜體側壁，且對應最高層的置放空間設置。本發明通過設置驅動組件，使滾桿轉動，帶動蓄電池組向置放空間的中間靠攏以在電池倉的內壁與蓄電池組之間形成氣流通道，或帶動蓄電池組向置放空間邊側移動以在兩組蓄電池組之間形成氣流通道，以上動作交替進行，增大了多層置放空間間的連通性，方便熱量向上散發，并通過散熱口向外散熱，大大減少了散熱面。

技術研發人員：郭巍,潘家祥,周偉,徐永福,夏杰,張澤宏,季俠毅
受保護的技術使用者：浙江三辰電器股份有限公司
技術研發日：
技術公布日：2025/4/24
