本發明涉及裸眼3D顯示系統領域，更具體地，涉及一種裸眼3D指向性背光系統中減弱摩爾條紋的方法。

背景技術：

摩爾條紋通常在兩個或多個周期性結構疊加時會產生，這是周期性結構的光學幾何效應。莫爾效應會使得原本的圖像上出現干擾性的條紋，干擾圖像的顯示，使圖像在圖形以及色彩上產生失真。

裸眼3D系統中，模型的主要組成部分包括背光源，菲涅爾透鏡組，LCD液晶屏，視點，由不同背光組合投影出的不同畫面分別到達視區的不同位置達到裸眼3D的效果。其中，近似周期性排布的菲涅爾透鏡組與擁有周期性排布的像素點的LCD屏幕的疊加，會造成在LCD屏幕的某些區域出現較為明顯的摩爾條紋，影響圖像質量，降低觀看體驗。這個問題在很多顯示領域上都會出現，在數碼相機拍攝時，若圖像傳感器的色彩濾鏡上有分辨率較為相近的周期結構，摩爾條紋就會出現明顯摩爾條紋。而在3D裸眼系統中摩爾條紋更為明顯。在基于等高菲涅爾透鏡的裸眼3D系統中，菲涅爾透鏡組的中部會出現明顯的摩爾條紋，嚴重地影響了視覺的感觀。因此，減弱浮現在LCD屏幕上的摩爾條紋效應，成為裸眼3D顯示系統中的一項重要工作。

目前，減弱摩爾條紋效應的主要手段是破壞系統的周期性結構，這一手段可較為明顯地減弱周期結構疊加引起的莫爾效應。但是在部分裸眼3D顯示系統中，菲涅爾透鏡組的結構是實現裸眼3D的一個重要因素，不能改變它的周期性結構，而使用市場上少有的非周期排布的LCD屏幕，不利于裸眼3D的商業應用。

技術實現要素：

本發明為克服上述現有技術所述的至少一種缺陷，提供一種裸眼3D指向性背光系統中減弱摩爾條紋的方法，在不影響3D指向性背光系統的視覺享受的同時，摩爾條紋得到較大的減弱，可以大幅度提高視覺感官視圖的質量。

為解決上述技術問題，本發明的技術方案如下：

一種裸眼3D指向性背光系統中減弱摩爾條紋的方法，所述裸眼3D指向性背光系統包括依次排布的背光光源、菲涅爾透鏡組、LCD液晶屏幕和虛擬接收器，包括以下步驟：

S1：點亮背光光源，背光光源以光子為單位向各個方向發射，光子經過菲涅爾透鏡組打在LCD液晶屏幕的子像素光柵上，被分成不同顏色，進而被位于視區的虛擬接收器接收；菲涅爾透鏡可看做一種準周期性節構的光柵，LCD液晶屏幕中每個單元均可看作一系列的不同顏色透過的周期性子光柵的疊加。

S2：去掉視區中虛擬接收器，直接分析打在LCD屏幕上的光子的分布情況，調整LCD液晶屏幕與透鏡的距離范圍以及角度范圍，模擬光子打在LCD液晶屏幕上三原色子像素光柵的一維亮度分布；

S3：計算出菲涅爾透鏡組與LCD液晶屏幕在不同角度和周期比之下在LCD液晶屏幕產生的摩爾條紋并作圖；

S4：在裸眼3D指向性背光系統中菲涅爾透鏡組與LCD液晶屏幕的周期性信息所產生摩爾條紋視覺對比度分布圖中，找出菲涅爾透鏡組與LCD液晶屏幕距離以及角度的最優值；

S5：根據所找出的菲涅爾透鏡組與LCD屏幕的距離以及角度的最優值來構建3D指向性背光系統。從而確定背光光源，菲涅爾透鏡組以及LCD屏幕的相對位置，從而設計出一款可有效消除摩爾條紋效應的裸眼3D指向性背光顯示系統。

在一種優選的方案中，所述LCD液晶屏幕的顯示層分為若干個單元，每個單元均能夠用紅綠藍三原色進行亮度調配，從而顯示出任何顏色。不同顏色分布互不串?dāng)_，每個單元可看作一種單色的準周期子光柵結構。

在一種優選的方案中，所述菲涅爾透鏡組與LCD液晶屏幕無需嚴格匹配，的其間隔距離的最優值為可消除摩爾條紋的最小間隔距離，對于所述等高菲涅爾透鏡系統，最優值為40mm。隨著距離的增大，摩爾條紋會產生減弱的趨勢，但因裸眼3D指向性背光系統的菲涅爾透鏡組與LCD液晶屏幕的距離限制太遠會導致顯示系統視角受限，系統厚度增加及串?dāng)_率上升，所以在摩爾條紋不可見的前提下，間隔距離應盡可能控制。

在一種優選的方案中，所述背光光源設置在菲涅爾透鏡陣列的入射面一側，背光源由若干獨立的線型發光單元拼接組成，線型發光單元組合形成為第一發光單元和第二發光單元，每一個發光單元在整個裝置的最前端對應一個視區，第一發光單元對應第一視區，第二發光單元對第二視區。

在一種優選的方案中，所述菲涅爾透鏡組由若干個菲涅爾透鏡單元拼接而成，每一個菲涅爾透鏡單元對應一個線型發光單元，菲涅爾透鏡單元能夠聚焦所對應的線型發光單元所發出的光線，形成帶有準周期性的聚焦光線。

與現有技術相比，本發明技術方案的有益效果是：本發明提供一種裸眼3D指向性背光系統中減弱摩爾條紋的方法，計算出菲涅爾透鏡組與LCD液晶屏幕在不同角度和周期比之下在LCD液晶屏幕產生的摩爾條紋并作圖；在裸眼3D指向性背光系統中菲涅爾透鏡組與LCD液晶屏幕的周期性信息所產生摩爾條紋視覺對比度分布圖中，找出菲涅爾透鏡組與LCD液晶屏幕距離以及角度的最優值；根據所找出的菲涅爾透鏡組與LCD屏幕的距離以及角度的最優值來構建3D指向性背光系統。由于所述LCD液晶屏幕為散射率較低的高通透結構，因此對于菲涅爾透鏡組的角度和距離并不需要嚴格對準亦可有3D顯示效果，因此可以通過調整一定角度與距離來減弱摩爾條紋的產生而不降低3D顯示系統的效果。本發明在不影響裸眼3D系統的視覺享受的同時，減弱摩爾條紋，可以大幅度提高視覺感官視圖的質量。

附圖說明

圖1為為實施例1中裸眼3D指向性背光系統示意圖。

圖2為本發明中菲涅爾透鏡組看做周期性光柵的依據圖。

圖3為本發明中LCD液晶屏幕三原色任一種顏色被看作子像素光柵圖。

圖4為實施例2中裸眼3D指向性背光系統光學程序模擬結構圖。

圖5為實施例3中裸眼3D指向性背光系統摩爾條紋實驗產生的模型圖。

圖6為裸眼3D系統中光學膜層與LCD液晶屏幕不同距離下摩爾條紋一維光強度振幅位置分布圖。

圖7為裸眼3D系統中敏感對比度隨距離增大而變化的關系曲線圖。

具體實施方式

下面結合附圖和實施例對本發明的技術方案做進一步的說明。

實施例1

圖1為裸眼3D指向性背光系統示意圖，包括背光光源10、菲涅爾透鏡組11、LCD液晶屏幕12(周期性遮擋光柵)、虛擬接收器13(模擬人的眼睛視區)，需要運用菲涅爾透鏡組與LCD液晶屏幕的組合來實現3D顯示效果。而指向性背光，則是選擇背光的打開與關閉的排布來轉換裸眼3D顯示視區。為模擬簡單起見，選擇正對菲涅爾透鏡組中間的兩盞背光打開。

一種由圖2-3給出的裸眼3D指向性背光系統中摩爾條紋產生的分析實例，主要包括以下原理方法：

1、光柵具有典型的周期性結構，兩個交疊的周期性光柵可以呈現出典型的摩爾條紋，這一現象可用遮光陰影原理——即幾何光學的角度解釋。

2、由于菲涅爾透鏡的結構，背光可通過單元化化為一份一份光子數來通過菲涅爾透鏡進行幾何光學出入射模擬，模擬光子數打在LCD液晶屏幕上時可以進行一維統計光子數結果。

由一維光子數統計結果中顯示可知，經過菲涅爾透鏡組后的光強呈亮暗交替的準周期性分布。因此，可將菲涅爾透鏡簡化為光柵結構，如圖2所示。

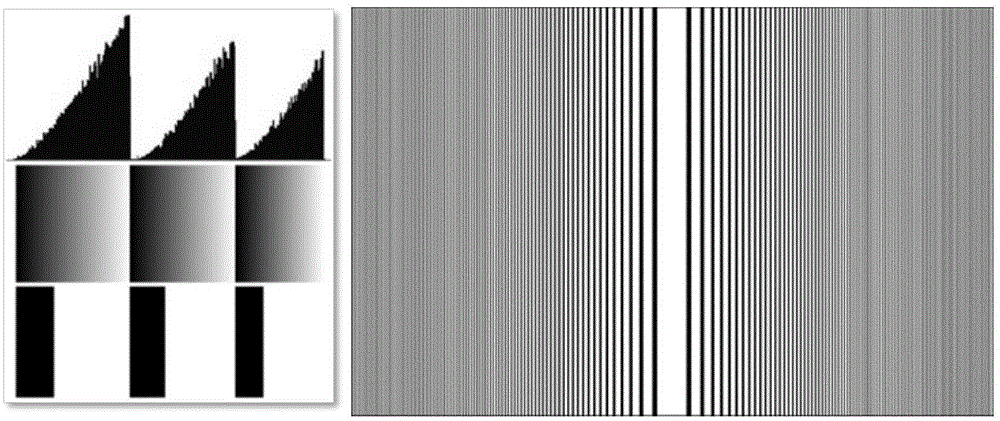

圖2圖像說明：

(1)光子數一維統計數據進行最大值的歸一化，形成準周期性起伏分布的結構；

(2)將光子數統計轉化為偽二維光強度漸變統計圖像；

(3)根據以低于光強最大值20％為界限進行邊界化，可得光強呈亮暗交替的準周期性分布，可看作準周期性光柵結構。

3、而對于裸眼3D系統中LCD液晶屏幕具備選取散射率低而通透率高的性質結果。其三原色子像素微結構如圖3所示。

圖3圖像說明：

(1)紅綠藍三原色微結構條紋互不相交，呈周期性變化；

(2)一種原色對另外兩種原色的周期性影響微弱可近似忽略；

(3)單原色進行灰度化可看成同一種顏色的子像素周期性排列成子光柵；

(4)LCD像素看作三個互不重疊且周期相等的子光柵重疊而成；

根據發明內容(1)當中分析偏光裝置中的線性菲涅爾透鏡膜層的一維光子分布，它具有漸變的周期性結構。因此可將其簡化為一個準周期結構，稱為菲涅爾透鏡簡化光柵。

LCD液晶屏幕為普通的具有周期性像素陣列的顯示屏，同一種顏色的子像素組成一個光柵，稱為子像素光柵，準周期分布的光場經過該子像素光柵在某些具有特定周期比的區域可視為兩個周期性光柵疊合從而形成明顯的摩爾條紋。

實施例2：

如圖4所示，本實施例提供一種裸眼3D指向性背光系統中減弱摩爾條紋的方法：

1、根據圖4圖像進行模擬模型，圖像說明：

(1)編號20為可控開關背光光源，為擬合方便所采取背光為筆直的平面；

(2)編號21為簡單模擬3D顯示系統中菲涅爾等高透鏡組，偏光裝置菲涅爾透鏡組為等高的鋸齒形結構。其薄膜厚度僅為0.15mm，因此透鏡造成的吸收損失可忽略不計。其焦距為123.4cm，襯底層折射率為1.5，透鏡層折射率為1.561；

(3)編號22為LCD液晶屏幕三原色中三原色互不重疊的子光柵，統計光打在該平面上的摩爾條紋分布情況；

(4)編號23為虛擬光源接收器，視區4×4mm，中心距離Z軸為P，因轉化為實驗階段時可近似用高清攝像頭代替，因此可直接考慮在LCD液晶屏幕上與中心距離Z軸為P處的光子分布的情況統計；

2、模擬菲涅爾透鏡的過程中，只考慮一組背光燈光源射入虛擬光源接收器時經過LCD液晶屏幕時的光子排布特性，在LCD液晶屏幕上的視區大小也約為4×4mm，中心距離Z軸距離P為25mm。設置程序計算光子出入射情況，模擬光子在位置與速度方向限制在一定范圍內，經過透鏡和LCD液晶屏幕三原色子光柵后的視區的光子一維分布。

3、在LCD液晶屏幕上三原色分開，矩陣點乘一維歸一化光子分布從而形成亮暗分明的摩爾條紋產生的模擬圖。

4、調整模擬程序參數，控制偏光裝置與LCD液晶屏幕的夾角變化范圍為0度至8度，并且兩周期性裝置的距離在0mm至50mm之間。

5、當摩爾條紋的對比度下降到原來的30％及以下時，看作摩爾條紋條紋被消除。摩爾條紋消除的最小空間間隔距離，為最佳距離。對所述透鏡系統而言，距離為40mm。

通過調整參數對比不同的結果模擬圖，可以得出結論：隨著菲涅爾透鏡與LCD液晶屏幕之間距離的增大，虛擬接收器上光強的分布越來越均勻，摩爾條紋的效應越來越弱。根據光的直線傳播原理，增大菲涅爾透鏡與LCD液晶屏幕的距離相當于增大與LCD距離為P的虛擬菲涅爾透鏡組簡化光柵的周期。

采用光場計算的方法對摩爾條紋進行光強分布進行仿真，提供了一種新的摩爾條紋分析方法，通過振幅最大值與最小值的差值情況可以更精確地評判摩爾條紋的強弱。

因此可以看出，當菲涅爾透鏡與LCD液晶屏幕的夾角為0度時，距離越遠，摩爾條紋的對比效應越來越弱，因此對于此實驗?zāi)M中，菲涅爾透鏡與LCD液晶屏幕的兩周期結構以40mm距離是莫爾效應效果已基本不可見。根據實驗結果，可知裸眼3D指向性背光系統中可以最大限度地消弱莫爾效應的菲涅爾透鏡組與LCD液晶屏幕的位置關系。

實施例3：

如圖5所示，本實施例提供一種裸眼3D指向性背光系統中減弱摩爾條紋的方法：

1、根據圖5圖像的模型進行模擬，圖像說明：

(1)編號30為可控開關背光光源，為實驗方便，可以打開正對著菲涅爾透鏡的兩盞背光燈光源；

(2)編號31為簡單模擬3D顯示系統中菲涅爾等高透鏡組，偏光裝置菲涅爾透鏡組為等高的鋸齒形結構。其薄膜厚度僅為0.15mm，因此透鏡造成的吸收損失可忽略不計。其焦距為123.4mm，襯底層折射率為1.5，透鏡層折射率為1.561；

(3)編號32為LCD液晶屏幕，具有低散射率以及高通透性；

(4)編號33為虛擬光源接收器，實驗階段時可近似用高清攝像頭代替，因此可直接觀察在LCD液晶屏幕上摩爾條紋產生分布的情況拍攝圖；

2、該圖5中給出的實驗為簡單的裸眼3D系統指向性背光實驗，用于分析摩爾條紋的產生情況。通過背光中間開啟，其余關閉，在特定距離下放置特定角度的菲涅爾透鏡和LCD液晶屏幕。

3、打在LCD液晶屏幕平面上的光子成亮暗交替的準周期排布，疊加在LCD液晶屏幕上的三原色子光柵上，在距離正對中心Z軸P為25mm時的視區中用高清攝像機拍攝，可得到彩色摩爾條紋圖，從而來代替肉眼的觀察。

4、圖5當中，背光光源通過周期性的菲涅爾透鏡組以及LCD液晶屏幕上，因?yàn)榉颇鶢柾哥R可以傾斜一定角度，從而與LCD液晶屏幕構成一定夾角。調整參數，控制偏光裝置與LCD液晶屏幕的夾角變化為0、2、4、6、8度而兩周期性裝置的距離在0mm至50mm之間。

5、根據實施例3的前4步步驟中，將參數不同的角度和距離下實驗拍攝的圖進行軟件分析其光強度對比度，找出實驗當中最合適的角度和距離。

在步驟(4)當中，在裸眼3D視覺系統中固定背光光探頭與菲涅爾透鏡的距離，只改變菲涅爾透鏡的傾斜角度以及菲涅爾透鏡與LCD液晶屏幕的距離來改變生成的摩爾條紋效應的強弱特性。

在步驟(4)當中，觀察方法為用高清攝像機拍照，在角度為0到8度的范圍內，以及距離在0mm到50mm的范圍內進行拍照對比。

在步驟(4)當中，由于實驗過程中相比模擬效果存在誤差，因此兩周期性裝置的距離調整幅度應相應增大以更明顯看出其變化趨勢，故距離在0mm至50mm之間，步速為5mm。

在步驟(5)當中，固定每張圖片均以某一位置點作為參考點，通過這一位置點向垂直摩爾條紋的方向劃線，運用光強度分析軟件進行一維光強度分析，從而得出實際中固定角度與固定距離下的摩爾條紋的光強對比度。

得出的一維光強對比度中，有明顯的三角函數周期性，通過將某一極大峰值I_max與極小峰值I_min的相差作為其光強度幅度差來記錄為摩爾條紋光強對比度的評估測量指標。

在同一角度不同距離下進行記錄，得出了光強幅度差與距離的關系，結果如圖6-7所示。

圖6-7圖像說明：

(1)圖6為所得到的在距離Z軸中心25mm距離的視區中的振幅在0——50mm不同距離下的位置分布曲線圖；

(2)圖7由實驗效果經軟件模擬可得出，隨著距離的增大，幅度極大值與極小值的幅值差將會越來越小，即摩爾條紋會呈減弱的趨勢。即圖為不同距離下摩爾條紋效應敏感對比的相對平均強弱θ的對比圖；

從而找出摩爾條紋最小對比度的兩裝置的距離，從而實現摩爾條紋的削弱甚至消除。所得到的光強對比度較小的推薦距離為40mm。
