本實用新型涉及相機設備領域，特別是涉及一種相機及與其配對的相機擴展塢。

背景技術：

傳統的運動相機大多自帶大容量電池、電池倉、SD卡槽、Micro SD卡接口、顯示屏幕、指示燈、開關機按鍵、Wi-Fi按鍵、相機設置按鍵等，造成相機體積大、重量重，極不方便穿戴在拍攝者身上。

另有一部分運動相機意識到傳統運動相機的此類弱點，在保留相關按鍵和指示燈、SD卡槽的基礎上，通過：取消電池倉設計，改為內置電池，同時縮減電池空間來達到輕便的目的。此種做法造成相機續航時間短，用戶還需另外購買移動電源頻繁為其充電，這又導致使用此相機需要攜帶相機本體、相機遙控器、移動電源、移動電源數據線等，攜帶的東西多而雜。取消屏幕。此種做法會導致，用戶無法非常便捷地隨時查看相機狀態以及更改相機設置。

技術實現要素：

本實用新型目的在于提供一種能減小相機本體的體積和重量，同時又保留了原有相機的功能和性能體驗的相機及與其配對的相機擴展塢。

本實用新型提供了一種相機，包括：

相機殼體；

內置于所述相機殼體內的微控制器；

與所述微控制器連接，設置于所述相機殼體上的攝像頭組件；

與所述微控制器連接，內置于所述相機殼體內的內置電池；

與所述微控制器連接，用于收發數據的主無線連接器；

與所述微控制器連接，且用于為所述內置電池充電的主充電連接器。

優選地，所述主無線連接器為藍牙模塊或Wi-Fi模塊。

優選地，所述主充電連接器為USB觸點板連接器或無線充電接收器。

優選地，所述相機殼體表面無按鍵。

優選地，所述相機還包括內置于所述相機殼體內的內置存儲器，該內置存儲器與所述主無線連接器連接。

本實用新型還提供了一種用于與上述的相機配對的相機擴展塢，所述相機擴展塢包括：

可與所述相機殼體配合對接的擴展塢殼體；

內置于所述擴展塢殼體內的微處理器；

與所述微處理器連接，可與所述主無線連接器配對的從無線連接器；

與所述微處理器連接，可與所述主充電連接器配對的從充電連接器。

進一步地，所述相機擴展塢還包括顯示屏，所述顯示屏與所述微處理器連接，設置于所述擴展塢殼體的外表面。

進一步地，所述相機擴展塢還包括與所述微處理器連接的控制按鍵。

進一步地，所述相機擴展塢還包括與所述從充電連接器連接的大容量電池。

進一步地，所述相機擴展塢還包括與所述微處理器以及所述從無線連接器連接的Micro SD卡槽和/或內置的存儲器。

進一步地，所述從無線連接器為藍牙模塊或Wi-Fi模塊。

進一步地，所述從充電連接器為彈簧針連接器或無線充電發生器。

上述相機及與其配對的相機擴展塢，通過取消相機本身按鍵、屏幕、指示燈、各種接口、電池倉等傳統設計，最大限度減少重量和尺寸，相機更容易佩帶在用戶身上。同時，也降低了相機防水防塵等功能的設計難度。通過多功能相機擴展塢彌補相機顯示、遙控、設置、續航等缺陷，相機擴展塢和相機兩者配合構成為一個整體，最大限度保留了原本相機的體驗。

附圖說明

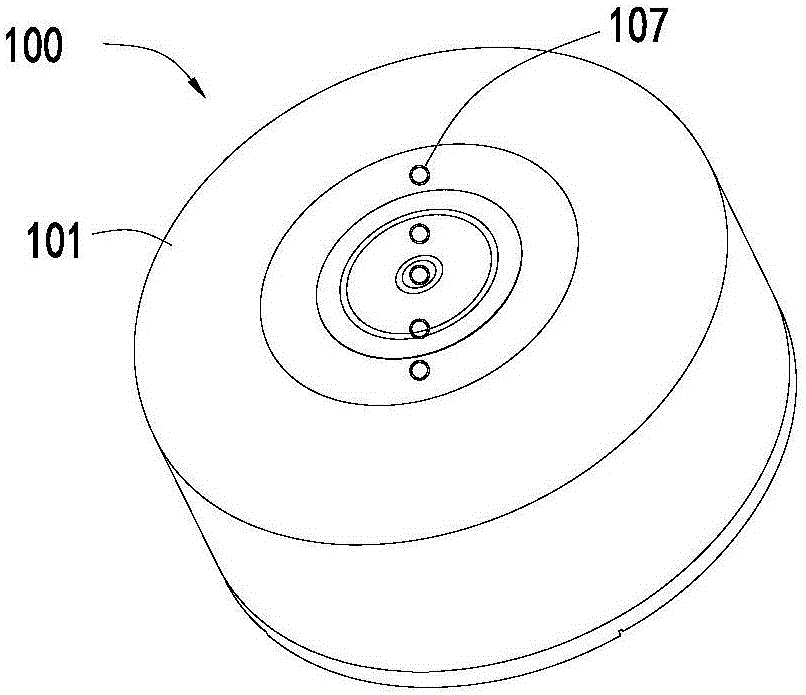

圖1為本實用新型較佳實施例中相機的正面主視圖；

圖2為圖1所示相機的底面主視圖；

圖3為實用新型較佳實施例中相機及與其配對的相機擴展塢的模塊示意圖；

圖4為本實用新型較佳實施例中相機擴展塢的正面主視圖。

具體實施方式

為了使本實用新型要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請結合圖1至4，本實用新型中把相機100模塊化，將相機100一分為二，通過轉移或減弱相機100本身的功能(如按鍵、顯示屏等)，達到減輕相機100本體的體積和重量，使相機100更易被穿戴。而這些被減弱的功能，可以通過一個與相機100配套的多功能相機擴展塢200進行補充。具體做法如下：相機100部分，通過內置電池和大容量flash，代替電池倉和SD卡槽。同時，取消開關機按鍵、顯示屏幕、指示燈、Wi-Fi按鍵、相機100設置按鍵等設計，進一步減小相機100體積和重量。

具體地，請結合圖1至3，本實用新型較佳實施例中的相機100，包括密封、防水、防塵的，外部無按鍵的相機殼體101；內置于所述相機殼體101內的微控制器102；與所述微控制器102連接，設置于所述相機殼體101上的攝像頭組件103；與所述微控制器102連接，內置于所述相機殼體101內的內置電池104與所述微控制器102連接，用于收發數據的主無線連接器106；與所述微控制器102連接，且用于為所述內置電池104充電的主充電連接器107。

優選地，所述主無線連接器106為藍牙模塊或Wi-Fi模塊。所述主充電連接器107為USB觸點板連接器或無線充電接收器。相機還包括內置于所述相機殼體101內的內置存儲器105，該內置存儲器105可以為內置的大容量存儲器 (flash)，也可以為插接于相機殼體101上開設的數據卡槽的內存卡。

相機100被取消的功能，如相機殼體101表面無按鍵。通過多功能相機擴展塢200進行彌補，如開關機按鍵、顯示屏幕、指示燈、Wi-Fi按鍵、相機100設置按鍵等均設計在相機擴展塢200上。相機擴展塢200可以為相機底座，相機遙控器等。

具體的，請結合圖3和圖4，本實用新型較佳實施例中用于與上述的相機100配對的相機擴展塢200包括：可與所述相機殼體101配合對接的擴展塢殼體201；內置于所述擴展塢殼體201內的微處理器202；與所述微處理器202連接，可與所述主無線連接器106配對的從無線連接器206；與所述微處理器202連接，可與所述主充電連接器107配對的從充電連接器207。

優選地，從無線連接器206為藍牙模塊或Wi-Fi模塊。與相機100的通信方式，包括但不限于低功耗藍牙、低功耗Wi-Fi等，可以是無線射頻等。通過多功能相機擴展塢200開關相機100。相機100和多功能均帶有低功耗藍牙或Wi-Fi模塊，在保證相機100在關機情況下可以隨時通過多功能相機擴展塢200喚醒開機，同時低功耗的設計最大程度地保證了相機100的續航能力。

從充電連接器207為彈簧針連接器或無線充電發生器。為了防止傳統的Micro USB接口和Micro USB連接線影響相機100美觀度，可以通過USB觸點板的接觸方式進行充電，或者用無線充電。需要說明的是，USB形式的充電連接器可以作為數據傳輸接口，傳送相機100拍攝的相片和錄像。

進一步地，所述相機擴展塢200還包括顯示屏203，所述顯示屏203與所述微處理器202連接，設置于所述擴展塢殼體201的外表面，可以是上表面或相對的下表面。相機擴展塢200還包括與所述微處理器202連接的控制按鍵204。更進一步地，該顯示屏203可以為觸摸屏，可以兼顧顯示與操控控制，更可省略控制按鍵204。通過多功能相機擴展塢200查看相機100狀態以及設置相機100。多功能相機擴展塢200上可以集成顯示屏203幕、設置按鍵、指示燈等部件，在與相機100建立無線通信后，可以同步相機100狀態顯示在顯示屏203上，同時發送讓相機100拍照、錄像或者相機100參數設置等命令至相 機100，操控相機100。

進一步地，所述相機擴展塢200還包括與所述從充電連接器207連接的大容量電池205。縮小相機100的體積將無法避免電池空間的縮小，多功能相機擴展塢200集成了大容量電池205，可以輸出電量為相機100充電，間接保證了相機100的續航性能。

進一步地，所述相機擴展塢200還包括與所述微處理器202以及從無線連接器206連接的Micro SD卡槽208和/或內置的存儲器。通過多功能相機擴展塢200拓展相機100的存儲空間，或在相機沒有內置存儲器105的方式下，直接將數據通過無線連接器傳輸?shù)組icro SD卡槽208上的內存卡存儲，或內置的存儲器上。如此，在相機有內置存儲器105的方式下，多功能相機擴展塢200擁有Micro SD卡槽208，插入Micro SD后，可以將相機100的內容備份至多功能相機擴展塢200的SD卡中，或內置的存儲器中，以此實現了相機100的存儲空間拓展，也能通過Micro SD卡或內置的存儲器備份相機100內容，擴展相機100存儲。

如此，相機100被取消的功能，還可通過手機等智能終端進行補充。將傳統運動相機100一分為二，相機100上取消按鍵、顯示屏203、指示燈、Wi-Fi按鍵、相機100設置按鍵、Micro SD卡槽208、Micro USB等設計，這些部件在配套的多功能相機擴展塢200實現。這種組合形式的產品形態，能減小相機100本體的體積和重量，同時又保留了原有相機100的功能和性能體驗。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
